中华人民共和国轻工行业标准
绘图仪尺
主题内容与适用范团
丁字尺
QB/T 1474.4--1992
本标准规定了合成树脂丁字尺的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、处存。本标准适用于合成树脂丁字尺。2、引用标准
QB/T1474.7
绘图仪尺术语、检验规侧、标志、包装、运输、存3产品分类
3.1尺寸分段范围www.bzxz.net
400~600 mm>600~900 mm,>900~1200 mm。3.2厚度范围
3~6 mm。
3.3尺边形式
尺边（主尺边）分平边、斜边、圆弧边、阶梯边。4技术要求
丁字尺的线纹长度和宽度及宽度差应符合表1规定。表1
尺寸分段范围
400~-600
>600~1200
厘米线长
4.2丁字尺直角偏差不大于7。
4.3丁字尺的主尺平面度应符合表2规定。尺寸分段范
400-600
→600～~1200
遮米线长
平面度下弯
丁字尺的工作边直线度应符合表3规定。中华人民共和国轻工业部1992-04-14批准线纹宽度
0. 10~0. 30
宽度羞
平面度上翘
1992-12-01实施
尺寸分段范围
400~600
>600～1200

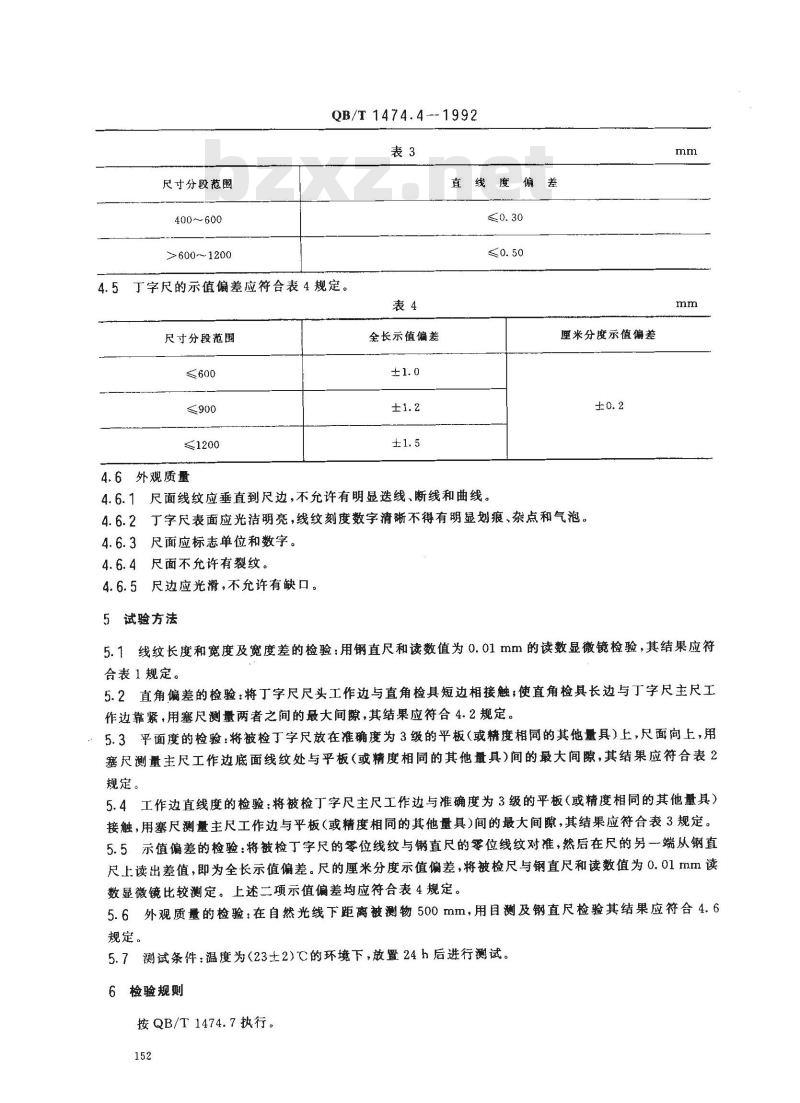

QB/T 1474.4--- 1992
直线度偏差
4.5丁字尺的示值偏差应符合表4规定。表4
尺寸分段范围
≤600
4.6外观质量
全长示值偏差
4.6.1尺面线纹应垂直到尺边，不允许有明显送线、断线和曲线。厘米分度示值偏差
4.6.2丁字尺表面应光洁明亮，线纹刻度数字清晰不得有明显划痕、杂点和气泡。4.6.3尺面应标志单位和数字。
4.6.4尺面不允许有裂纹。
4.6.5尺边应光滑，不充许有缺口。5试验方法
5.1线纹长度和宽度及宽度差的检验：用钢直尺和读数值为0.01mm的读数显微镜检验，其结果应符合表1规定。
5.2直角偏差的检验：将丁字尺尺头工作边与直角检具短边相接触；使直角检具长边与丁字尺主尺工作边靠紧，用塞尺测量两者之间的最大间缭，其结果应符合4.2规定。5.3平面度的检验：将被检丁字尺放在准确度为3级的平板（或精度相同的其他量具）上，尺面向上，用塞尺测量主尺工作边底面线纹处与平板（或精度相同的其他量具)间的最大间隙，其结果应符合表2规定。
5.4工作边直线度的检验：将被检丁字尺主尺工作边与准确度为3级的平板（或精度相同的其他量具）接触，用塞尺测量主尺工作边与平板（或精度相同的其他量具)间的最大间隙，其结果应符合表3规定。5.5示值偏差的检验：将被检丁字尺的零位线纹与钢直尺的零位线纹对准，然后在尺的另一端从钢直尺上读出差值，即为全长示值偏差。尺的厘米分度示值偏差，将被检尺与钢直尺和读数值为0.01mm读数显微镜比较测定。上述二项示值偏差均应符合表4规定。5.6外观质量的检验：在自然光线下距离被测物500mm，用目测及钢直尺检验其结果应符合4.6规定。
5.7测试条件：温度为(23土2)℃的环境下，放置24h后进行测试。6检验规则
按QB/T1474.7执行。

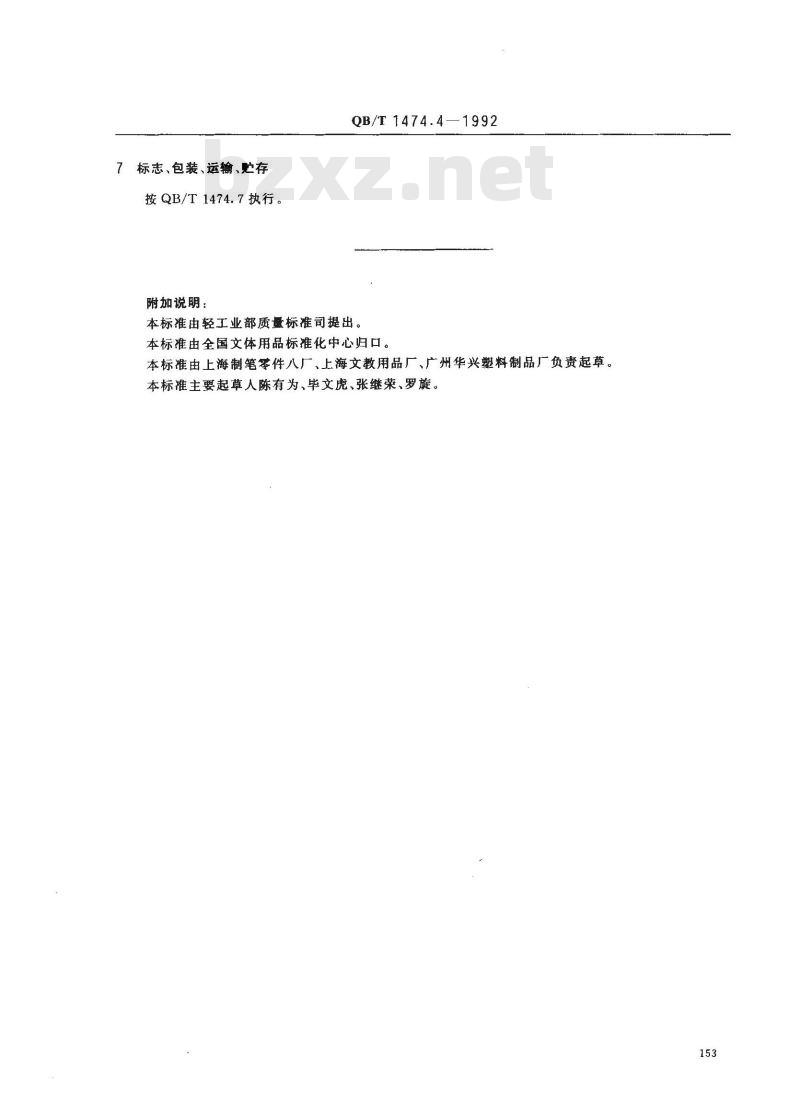

7标志、包装、运输、贮存
按QB/T1474.7执行。
附加说明：
QB/T1474.4—1992
本标准由轻工业部质量标准司提出。本标准由全国文体用品标准化中心归口。本标准由上海制笔零件八厂、上海文教用品厂、广州华兴塑料制品厂负责起草。本标准主要起草人陈有为、毕文虎、张继荣、罗旋。153
