【轻工行业标准(QB)】 绘图仪尺 三角尺

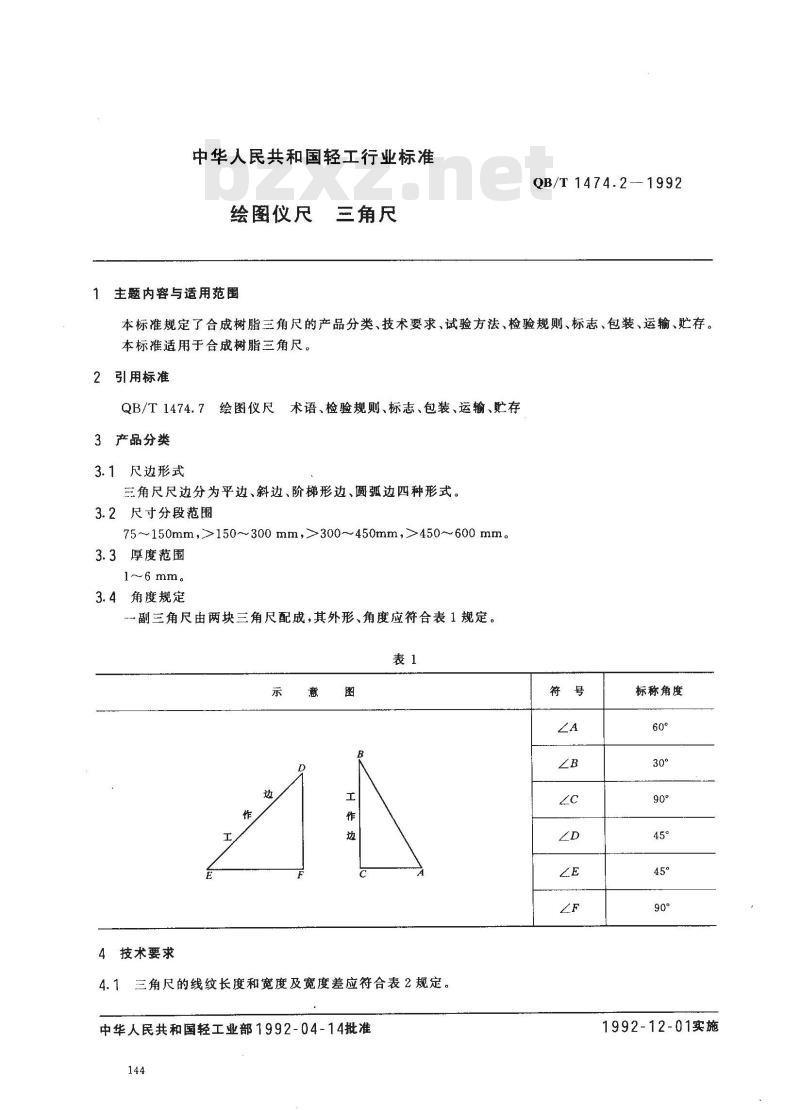

中华人民共和国轻工行业标准
绘图仪尺
主题内容与适用范围
三角尺
QB/T1474.2—1992
本标准规定了合成树脂三角尺的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于合成树脂三角尺。2引用标准
QB/T1474.7绘图仪尺术语、检验规则、标志、包装、运输、贮存3产品分类
3.1尺边形式
三角尺尺边分为平边、斜边、阶梯形边、圆弧边四种形式。3.2尺寸分段范围
75~150mm,>150~300mm,>300~450mm,>450~600mm。3.3厚度范围
1～6 mm。
3.4角度规定
副三角尺由两块三角尺配成，其外形、角度应符合表1规定。表1
4技术要求

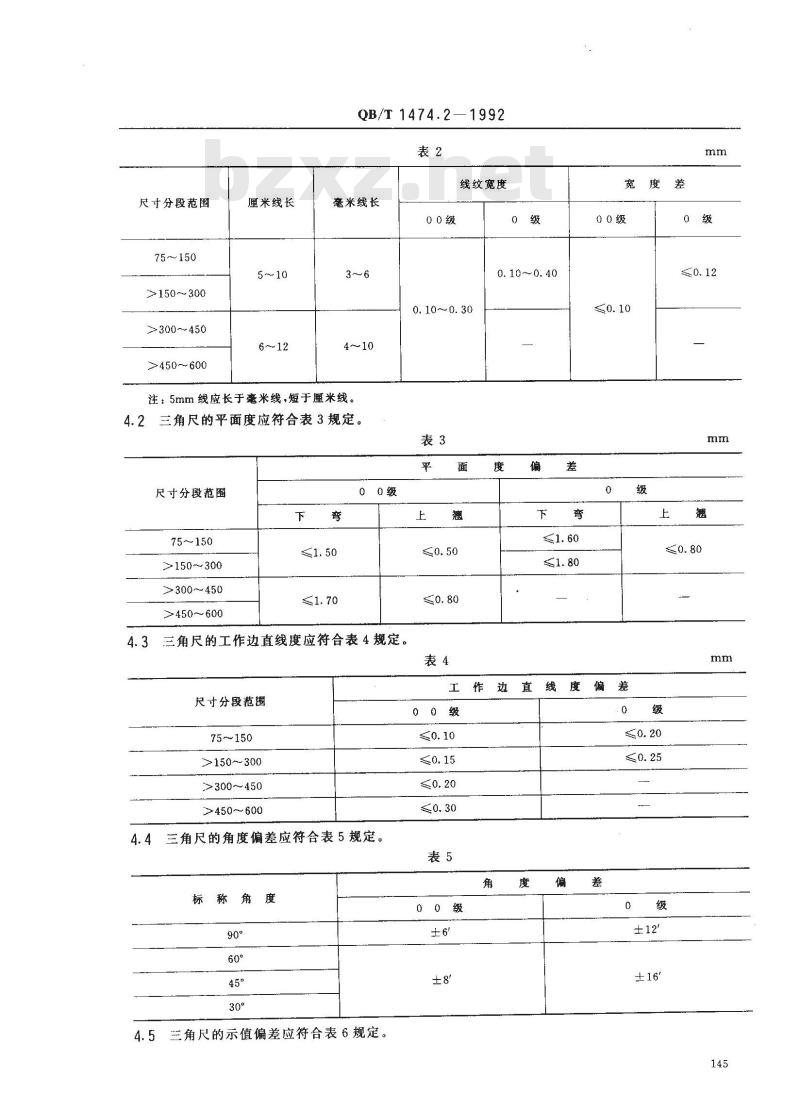

4.1三角尺的线纹长度和宽度及宽度差应符合表2规定。中华人民共和国轻工业部1992-04-14批准144
标称角度
1992-12-01实施
尺寸分段范围
75~150
>150～300
>300～450
>450～600
厘米线长
QB/T1474.2
毫米线长
线纹宽度
0.10~0.30
注：5mm线应长于毫米线，短于厘米线。三角尺的平面度应符合表3规定。4.2
尺寸分段范圃
75~150
150～300
>300～450
>450～600
。0级
4.3三角尺的工作边直线度应符合表4规定。表4
尺寸分段范围
75~150
>150～300
>300～450
>450～600
三角尺的角度偏差应符合表5规定。标称角

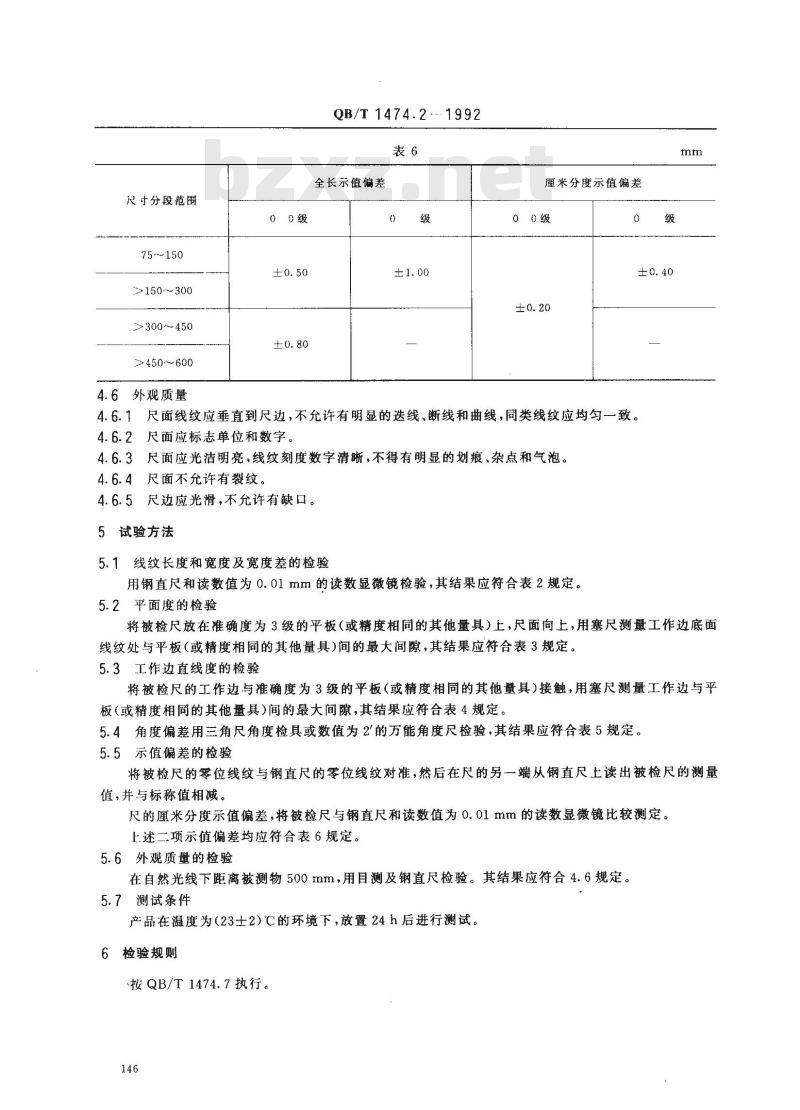

5三角尺的示值偏差应符合表6规定。4.5
工作边
。０级
0０级
宽度差
±12″
尺寸分段范围
75～150
>150～300
>300~～450
>450～600
4.6外观质量
QB/T1474.2..1992
全长示值偏差
厘米分度示值偏差
4.6.1尺面线纹应垂直到尺边，不允许有明显的送线、断线和曲线，同类线纹应均匀一致。4.6.2尺面应标志单位和数字。
尺面应光洁明亮，线纹刻度数字清晰，不得有明显的划痕、杂点和气泡。4.6.31此内容来自标准下载网
尺面不允许有裂纹。
尺边应光滑，不充许有缺口。
5试验方法
5.1线纹长度和宽度及宽度差的检验用钢直尺和读数值为0.01mm的读数显微镜检验，其结果应符合表2规定。5.2平面度的检验
将被检尺放在准确度为3级的平板（或精度相同的其他量具）上，尺面向上，用塞尺测量工作边底面线纹处与平板（或精度相同的其他量具）间的最大间隙，其结果应符合表3规定。5.3工作边直线度的检验
将被检尺的工作边与准确度为3级的平板（或精度相同的其他量具）接触，用塞尺测量工作边与平板（或精度相同的其他量具)间的最大间隙，其结果应符合表4规定。5.4角度偏差用三角尺角度检具或数值为2'的万能角度尺检验，其结果应符合表5规定。5.5示值偏差的检验
将被检尺的零位线纹与钢直尺的零位线纹对准，然后在尺的另一端从钢直尺上读出被检尺的测量值，并与标称值相减。
尺的厘米分度示值偏差，将被检尺与钢直尺和读数值为0.01mm的读数显微镜比较测定。上述二项示值偏差均应符合表6规定。5.6外观质量的检验
在自然光线下距离被测物500mm，用目测及钢直尺检验。其结果应符合4.6规定。5.7测试条件
产品在温度为（23士2)℃的环境下，放置24h后进行测试。6检验规则
按QB/T1474.7执行。

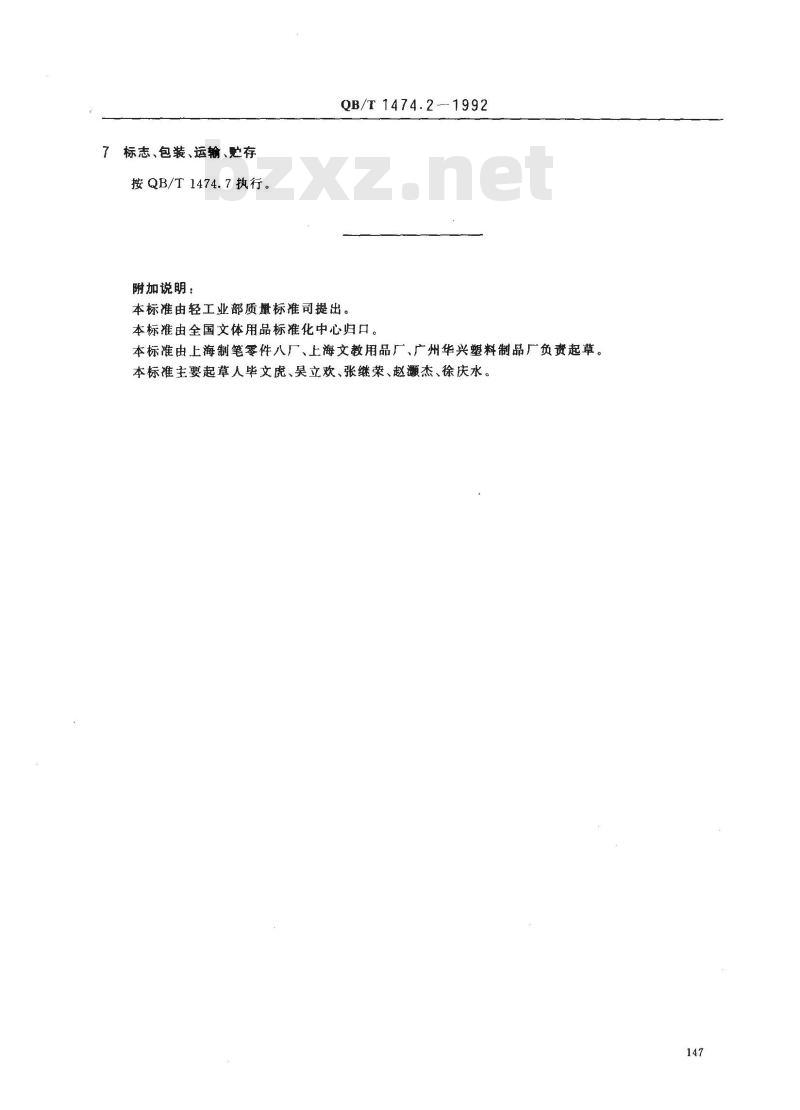

7标志、包装、运输、赔存
按QB/T1474.7执行。
附加说明：
QB/T1474.2--1992
本标准由轻工业部质量标准司提出。本标准由全国文体用品标准化中心归口。本标准由上海制笔零件八厂、上海文教用品厂、广州华兴塑料制品厂负责起草。本标准主要起草人毕文虎、吴立欢、张继荣、赵灏杰、徐庆水。147
