【煤炭行业标准(MT)】 煤矿用设备开停传感器

MT/T647—1997
本标准是根据煤矿用设备开停传感器的性能特点和煤矿管理、使用的需要而制定的。本标准在防爆安全方面严格遵守GB3836《爆炸性环境用防爆电气设备》系列标准和《煤矿安全规程》（1992年版）的有关规定。在技术上与MT209一90、MT210一90等煤炭行业标准相一致。在编写格式和表述方法上贯彻了GB/T1.1—1993、GB/T1.22—1993和GB1.3--87的规定。本标准由煤炭工业部科技教育司提出。本标准由煤炭工业部煤矿专用设备标准化技术委员会归口。本标准起草单位：煤炭科学研究总院常州自动化研究所、宜兴市煤矿电子仪器厂。本标准委托煤炭科学研究总院常州自动化研究所负责解释。本标准主要起草人：沈世庄、彭霞、毕成模。185
1范围

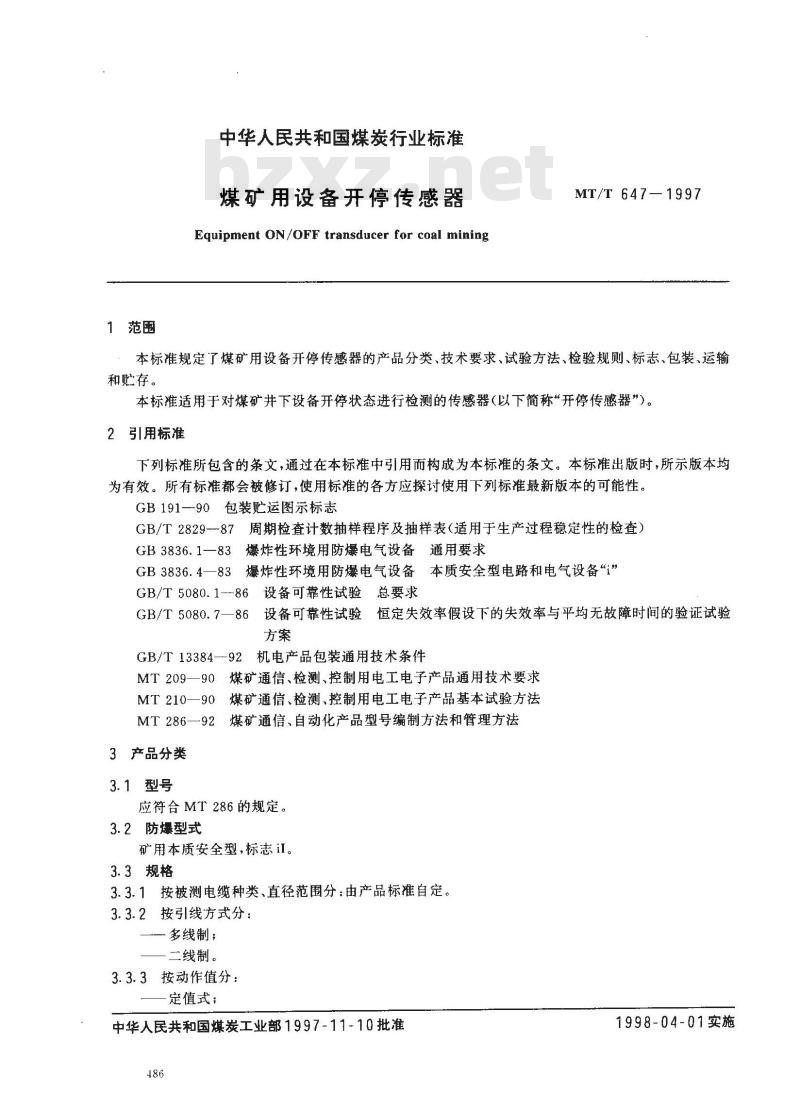

中华人民共和国煤炭行业标准
煤矿用设备开停传感器
Equipment ON/OFF transducer for coal miningMT/T 647—1997
本标准规定了煤矿用设备开停传感器的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于对煤矿井下设备开停状态进行检测的传感器（以下简称“开停传感器”）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用标准的各方应探讨使用下列标准最新版本的可能性。GB191—90包装贮运图示标志
GB/T2829--87周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB3836.1一83爆炸性环境用防爆电气设备通用要求GB 3836. 483
爆炸性环境用防爆电气设备本质安全型电路和电气设备“i”GB/T 5080.1-86*
设备可靠性试验总要求
验恒定失效率假设下的失效率与平均无故障时间的验证试验-86设备可靠性试验
GB/T 5080. 7-
机电产品包装通用技术条件
GB/T 13384—-92
MT209一90煤矿通信、检测、控制用电工电子产品通用技术要求MT 210—90
煤矿通信、检测、控制用电工电子产品基本试验方法MT286一92煤矿通信、自动化产品型号编制方法和管理方法3产品分类
3.1型号
应符合MT286的规定。
3.2防爆型式
矿用本质安全型，标志iI。
3.3规格
3.3.1按被测电缆种类、直径范围分：由产品标准自定。3.3.2按引线方式分：
多线制；
二线制。
3.3.3按动作值分：
定值式；
中华人民共和国煤炭工业部1997-11-10批准486
1998-04-01实施

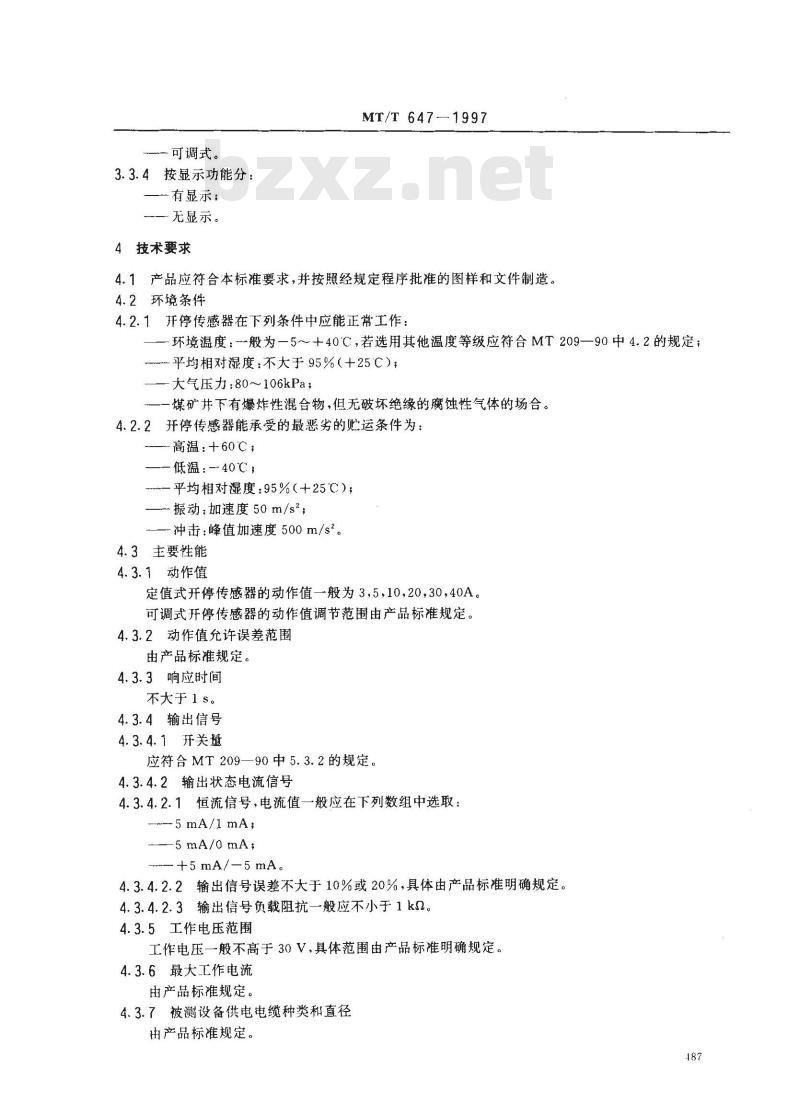

可调式。
3.3.4按显示功能分：
—有显示；
一无显示。
4技术要求
MT/T 647—1997
4.1产品应符合本标准要求，并按照经规定程序批准的图样和文件制造。4.2环境条件
4.2.1开停传感器在下列条件中应能正常工作：-环境温度：般为—5～+40℃，若选用其他温度等级应符合MT209—90中4.2的规定；平均相对湿度：不大于95%（+25℃）；一大气压力：80～106kPa；
一煤矿井下有爆炸性混合物，但无破坏绝缘的蚀性气体的场合。4.2.2开停传感器能承受的最恶劣的贮运条件为：一高温：+60℃，
低温：-40℃；
一平均相对湿度：95%（+25℃）；—振动：加速度50m/s2；
一冲击：峰值加速度500m/s2。
4.3主要性能
4.3.1动作值
定值式开停传感器的动作值一般为3，5，10，20，30，40A。可调式开停传感器的动作值调节范围由产品标准规定。4.3.2动作值允许误差范围
由产品标准规定。
4.3.3响应时间
不大于1s。
4.3.4输出信号
4.3.4.1开关量
应符合MT209—90中5.3.2的规定。4.3.4.2输出状态电流信号
4.3.4.2.1恒流信号，电流值一般应在下列数组中选取：-- 5 mA/1 mA;
5mA/0 mA;
+5mA/-5mA。
4.3.4.2.2输出信号误差不大于10%或20%，具体由产品标准明确规定。4.3.4.2.3输出信号负载阻抗一般应不小于1kQ。4.3.5工作电压范围
工作电压一般不高于30V，具体范围由产品标准明确规定。4.3.6最大工作电流
由产品标准规定。
4.3.7被测设备供电电缆种类和直径由产品标准规定。

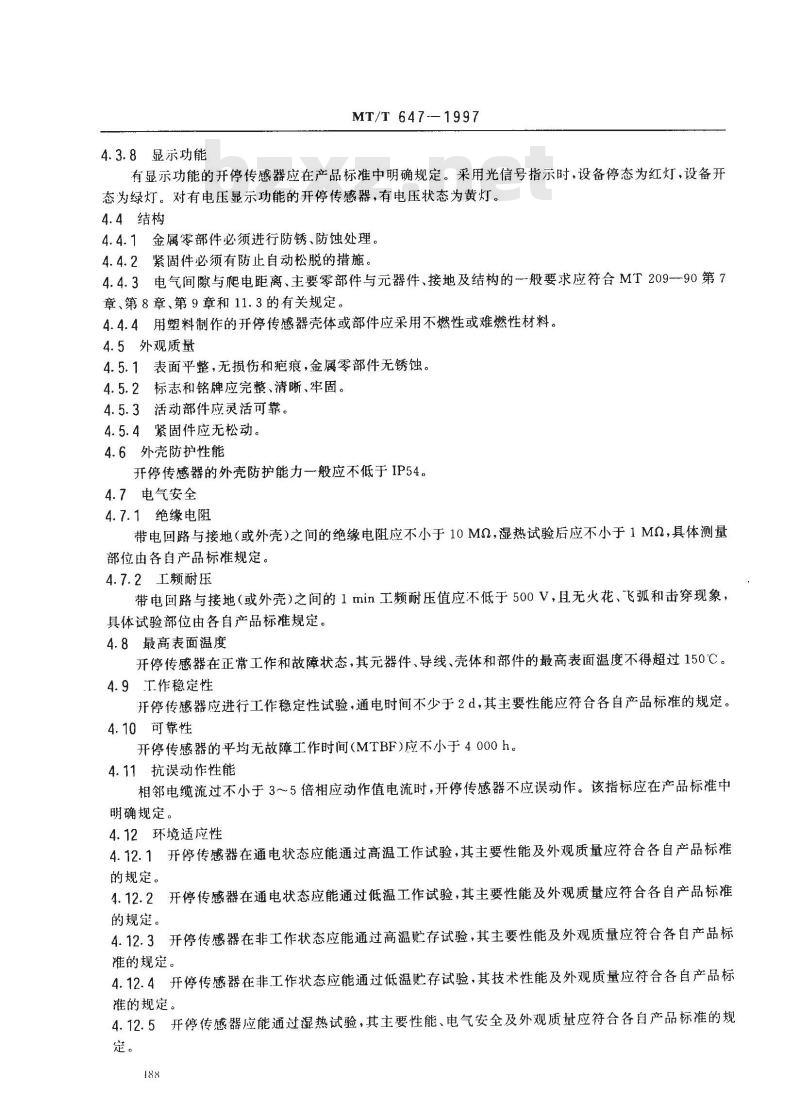

4.3.8显示功能
MT/T 647-—1997
有显示功能的开停传感器应在产品标准中明确规定。采用光信号指示时，设备停态为红灯，设备开态为绿灯。对有电压显示功能的开停传感器，有电压状态为黄灯。4.4结构
4.4.1金属零部件必须进行防锈、防蚀处理。4.4.2紧固件必须有防止自动松脱的措施。4.4.3电气间隙与爬电距离、主要零部件与元器件、接地及结构的-般要求应符合MT209-90第7章、第8章、第9章和11.3的有关规定。4.4.4用塑料制作的开停传感器壳体或部件应采用不燃性或难燃性材料。4.5外观质量
4.5.1表面平整，无损伤和疤痕，金属零部件无锈蚀。4.5.2标志和铭牌应完整、清晰、牢固。4.5.3活动部件应灵活可靠。
4.5.4紧固件应无松动。
4.6外壳防护性能
开停传感器的外壳防护能力一般应不低于IP54。4.7电气安全
4.7.1绝缘电阻
带电回路与接地（或外壳）之间的绝缘电阻应不小于10MQ，湿热试验后应不小于1MQ，具体测量部位由各自产品标准规定。
4.7.2工频耐压
带电间路与接地（或外壳）之间的1min工频耐压值应不低于500V，且无火花、飞弧和击穿现象，具体试验部位由各自产品标准规定。4.8最高表面温度
开停传感器在正常工作和故障状态，其元器件、导线、壳体和部件的最高表面温度不得超过150℃。4.9工作稳定性
开停传感器应进行工作稳定性试验，通电时间不少于2d，其主要性能应符合各自产品标准的规定。4.10可靠性
开停传感器的平均无故障工作时间（MTBF）应不小于4000h。4.11抗误动作性能
相邻电缆流过不小于3～5倍相应动作值电流时，开停传感器不应误动作。该指标应在产品标准中明确规定。
4.12环境适应性
4.12.1开停传感器在通电状态应能通过高温工作试验，其主要性能及外观质量应符合各自产品标准的规定。
4.12.2开停传感器在通电状态应能通过低温工作试验，其主要性能及外观质量应符合各自产品标准的规。
4.12.3开停传感器在非工作状态应能通过高温贮存试验，其主要性能及外观质量应符合各自产品标的规定。
4.12.4开停传感器在非工作状态应能通过低温贮存试验，其技术性能及外观质量应符合各自产品标准的规定。
4.12.5开停传感器应能通过湿热试验，其主要性能、电气安全及外观质量应符合各自产品标准的规定。
MT/T 647—1997

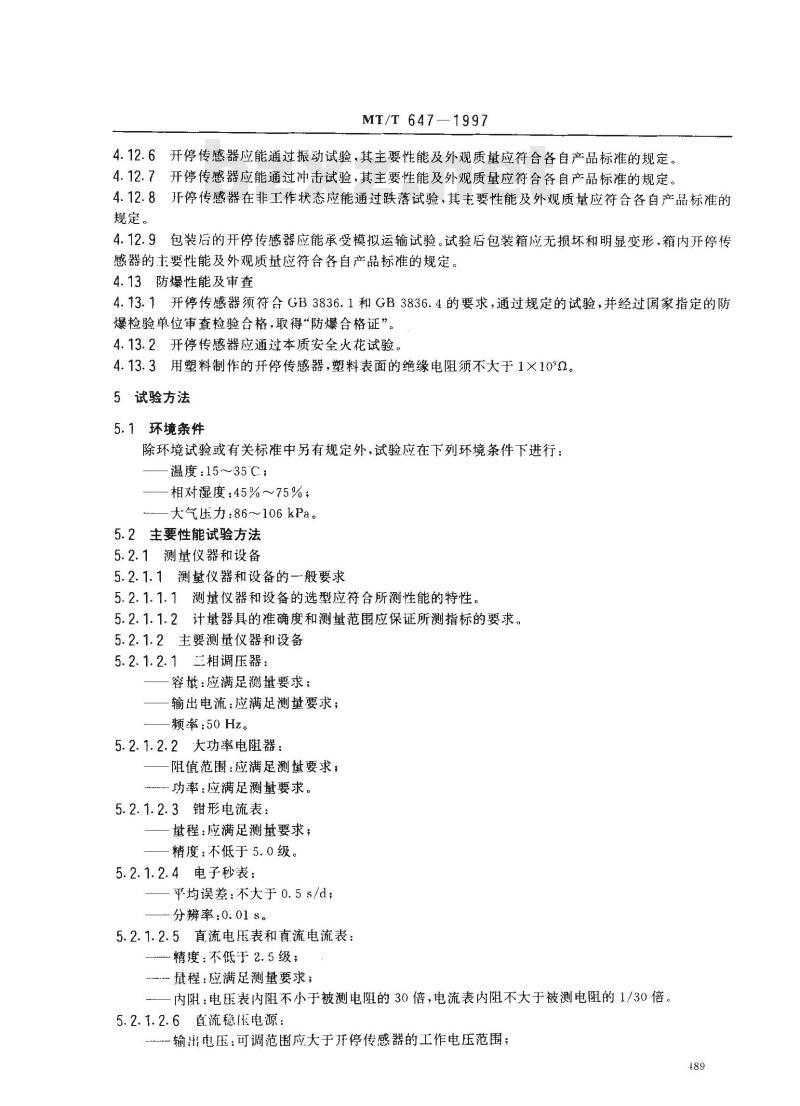

4.12.6开停传感器应能通过振动试验，其主要性能及外观质量应符合各自产品标准的规定。4.12.7开停传感器应能通过冲击试验，其主要性能及外观质量应符合各自产品标准的规定。4.12.8开停传感器在非工作状态应能通过跌落试验，其主要性能及外观质量应符合各自产品标准的规定。
4.12.9包装后的开停传感器应能承受模拟运输试验。试验后包装箱应无损坏和明显变形，箱内开停传感器的主要性能及外观质量应符合各自产品标准的规定。4.13防爆性能及审查
4.13.1开停传感器须符合GB3836.1和GB3836.4的要求，通过规定的试验，并经过国家指定的防爆检验单位审查检验合格，取得“防爆合格证”。4.13.2开停传感器应通过本质安全火花试验。4.13.3用塑料制作的开停传感器，塑料表面的绝缘电阻须不大于1×10°0。5试验方法
5.1环境条件
除环境试验或有关标准中另有规定外，试验应在下列环境条件下进行：温度：15～35℃C；
一相对湿度：45%～75%；
一大气压力86～106kPa。
5.2主要性能试验方法
5.2.1测量仪器和设备
5.2.1.1测量仪器和设备的一般要求5.2.1.1.1测量仪器和设备的选型应符合所测性能的特性。5.2.1.1.2计量器具的准确度和测量范围应保证所测指标的要求。5.2.1.2主要测量仪器和设备
5.2.1.2.1三相调压器：
一容量：应满足测量要求；
一输出电流：应满足测量要求；频率：50Hz。
5.2、1.2.2大功率电阻器：
一阻值范围：应满足测量要求，功率应满足测量要求。
5.2.1.2.3钳形电流表：
一量程：应满足测量要求；
一精度：不低于5.0级。
5.2.1.2.4电子秒表：
一平均误差：不大于0.5s/d；
分辨率：0.015。
5.2.1.2.5直流电压表和真流电流表：精度：不低于2.5级；
量程应满足测量要求
一内阻：电压表内阻不小于被测电阻的30倍，电流表内阻不大于被测电阻的1/30倍。5.2.1.2.6道流稳压电源：
输出电压：可调范围应大于开停传感器的工作电压范围；489
输出电流：应满足测量要求；
精度：不低于2.5级。
5.2.1.2.7小功率电阻器
MT/T 647--1997
一阻值可变，其变化范围应满足测量要求；—功率应满足测量要求。
5.2.1.2.8万用表：
精度：不低于2.5级；
测量电阻档量程应满足测量要求。5.2.1.2.9被测电缆
被测电缆的品种规格及直径应符合产品标准的要求。5.2.2试验基本要求
试验应在允许工作电压的2个极限值处分别进行。5.2.3动作值误差及响应时间试验5.2.3.1试验线路
见图1。
调压器
电流表
传感器
5.2.3.2试验步骤
5.2.3.2.1合上开关K，调节三相调压器使交流输入电压逐渐升高，钳形电流表示值随之增大，至开停传感器输出发生变化，此时钳形电流表的示值即为实测动作值。打开K，开停传感器输出恢复原状态。5.2.3.2.2用实测动作值与规定动作值的差值除以规定的动作值即为动作值相对误差。5.2.3.2.3将被测电流调至规定的动作值，接通K，同时按下秒表测试至开停传感器的输出发生变化的时间，即为响应时间。
5.2.3.2.4对动作值可调式开停传感器应至少测试包括最低档和最高档动作电流值在内的均匀分布的5个测点。
5.2.4输出信号测试
5.2.4.1无源开关量输出信号测试5.2.4.1.1输出断开状态的测试：用万用表电阻档测量两输出端间的电阻，其示值即为输出断开状态时的漏电阻。
5.2.4.1.2输出闭合状态的测试
一被测回路接线如图1。开停传感器输入输出端按图2连接；490
直流稳珏电源
传悠器
MT/T 647-1997
一使开停传感器输出为闭合状态，调节电阻器R使电流表A显示为2mA，此时电压表V，的示值应不大于0.5V。
5.2.4.2有源开关量输出信号测试5.2.4.2.1输出高电平测试：
被测回路接线如图1。开停传感器输入输出端按图3连线。真流稳压电源
传感器
一使开停传感器输出为高电平状态，调节电阻器R使电流表A显示为2mA，此时电压表V，的示值即为输出高电平状态的实测值。5.2.4.2.2输出低电平测试：
-被测回路接线如图1，开停传感器输入输出端按图2连接；使开停传感器输出为低电平状态，调节电阻器R使电流表A显示为2mA，此时电压表V，的示值为输出低电平状态的实测值。5.2.4.3输出状态电流信号测试
5.2.4.3.1试验线路连接
被测回路接线如图1。开停传感器输入输出端按图4（二线制)或图5（多线制)连接。传感器
直流稳压电源
MT/T 647--1997
直流稳压电源
传感器
5.2.4.3.2试验步骤：
-使开停传感器输出分别处于不同的二种电流输出状态，进行以下试验：调节电阻器R使其达允许负载变化的最小值读取电流表A的示值，然后再调节电阻器R，使其在允许负载变化的最大值读取电流表A的示值：
一用电流表读数与规定值的最大差值除以规定值即为输出信号相对误差。5.2.5显示功能试验
可与5.2.3试验同时进行。应制造各自产品标准中规定的各种工作状态，全面检查显示功能。5.3结构检查
按MT210—90第5章的有关规定进行。5.4外观检查
按MT210-—90第5章的有关规定进行。5.5外壳防护性能试验
按MT210-90第16章的规定进行。5.6绝缘电阻测量
按MT210—90第7章的规定进行。5.7工频耐压试验
按MT210—90第8章的规定进行。5.8最高表面温度测量
按MT210-90第11章的规定进行。5.9工作稳定性试验
开停传感器处于通电状态，通电时间应符合各自产品标准的规定，每隔8h检查一次动作性能，试验结束时按各自产品标准规定测试主要性能。5.10高温工作试验
按MT210一90第23章的有关规定进行。被试设备处于通电状态，严酷等级为：温度为最高环境温度，持续时间2h。
5.11低温工作试验
按MT210--90第23章的有关规定进行。被试设备处于通电状态，严酷等级为：温度为最低环境温度，持续时间2h。
5.12高温贮存试验
按MT210一90第24章的有关规定进行。被试设备处于非通电状态，严酷等级为：温度十60℃，持续时间16 h，恢复时间不少于1h。5.13低温贮存试验
按MT210一90第24章的有关规定进行。被试设备处于非通电状态，严酷等级为：温度-40C，持续时间16h，恢复时间不少于1h。492
5.14湿热试验
MT/T647—1997
按MT210—90第28章的有关规定进行。严酷等级为：温度十40℃C，周期12d。5:15振动试验
按MT210-—90第25章的规定进行。被试设备应处在非通电状态，严酷等级为频率10～150Hz，加速度幅值50m/s2，每轴向扫频不低于5次。5.16冲击试验
按MT210-90第26章的规定进行。被试设备应处在非通电状态，严酷等级为峰值加速度500m/s，脉冲持续时间11ms，互相垂直轴线的每个方向3次（共18次）。5.17跌落试验
按MT210—90中5.2.1的规定进行。被试设备处于非通电状态，严酷等级应符合表1的规定。表1
开停传感器重量
5.18运输试验
跌落高度
跌落次数
按MT210-90第27章的有关规定进行。被试设备应按各自产品标准的规定包装，试验严酷等级为：频率4Hz，加速度30m/s，试验时间2h。5.19可靠性试验
按GB/T5080.7的有关规定进行。若无其他标准另行规定，采用定时截尾试验方案。失效判定应符合GB/T5080.1—86中9.2的规定。5.20抗误动作性能试验
5.20.1主要测量仪器和设备同5.2.1的规定。5.20.2试验线路按图1连接，另将一根非屏蔽或非铠装电缆与被试电缆平行，相距50mm。5.20.3试验应在允许工作电压范围的二个极限值处分别进行。试验步骤如下：将相邻电缆通以规定倍数的被试开停传感器动作值电流；按5.2.3方法进行试验，应动作无误。5.21防爆性能试验与审查
按GB3836.1和GB3836.4的有关规定进行。5.22表面绝缘电阻测量
按MT210—90第22章的规定进行。6检验规则
6.1检验分类
检验-般分出厂检验、型式检验二种。6.2出检验
6.2.1每台开停传感器均由制造厂质量检验部门检验，检验合格并签发合格证后方可出厂。6.2.2试验项目应符合表2的规定。493
试验项目
主要性能
外观质量
外壳防护性能
绝缘电阻
工频耐压
最高表面温度此内容来自标准下载网
工作稳定性
高温工作
低温工作
高温贮存
低温贮存
可靠性
抗误动作性能
防爆性能和审查
表面绝缘电阻
质量特征类别
1（)表示需要进行检验的项目。MT/T 6471997
试验项目要求
4.4.1~4.4.4
4. 5. 1~4. 5. 4
4.13.1、4.13.2
出厂检验
2△表示新产品或老产品转厂定型时必须进行，其余根据具体情况选择确定的项目型式检验
6.2.3出厂检验各项指标需符合各自产品标准要求。有一项不合格则该产品不合格。若出现C类不合格，允许返修成合格品。若出现A类、B类不合格则应返工，并重新试验。6.3型式检验
6.3.1在下列情况之-时，应进行型式检验：新产品或老产品转厂定型时；
正常生产后，当结构、材料、工艺有较大改变而可能影响性能时；正常生产时每2年进行1次（防爆性能除外）；停产1年恢复生产时，
出广检验结果与上次型式检验结果有较大差异时；一国家质量监督机构提出进行型式检验时。试验项目应符合表2的规定。
6.3.3批量不大于20台时，应从出厂检验合格的产品中抽取1～2台进行型式检验。对A类项目，有1项不合格则判该批为不合格。对B类项目，有1项不合格应加倍抽样重新检验，若仍有1项不合格则判该批为不合格。对C类项目，有3项不合格，则判该批产品不合格6.3.4批量大于20台时，抽样方案应采用GB/T2829，除非其他标准另有规定，-一般选用一次抽样方案，判别水平，不合格质量水平RQL不大于40，当批量较小时或者对破坏性试验项目允许采用判别494
水平I。判定数组由各自产品标准规定，MT/T 647-—1997
对照试验项目的要求检验，并累计不合格数及不合格品数，按抽样方案判定产品为合格或不合格。6.3.5若不合格应按GB/T2829—87中4.12.3的规定处理。7标志、包装、运输及贮存
7.1标志
7.1.1产品标志
7.1.1.1产品标志应符合MT209-90中14.2的规定7.1.1.2外壳明显处须设置清晰的永久性标志“Ex”。7.1.1.3应具备MA安全标志。
7.1.1.4外壳明显处设置铭牌，铭牌应清晰，并包括以下内容：产品型号与名称；
右上方有明显的\Ex\标志；
防爆标志；
一防爆合格证编号；
安全标志编号；
必要的技术参数；
关联设备的型号、规格；
产品编号及制造日期；
一制造厂名称。
7.1.2包装标志
7.1.2.1包装贮运标志应符合GB191的规定。7.1.2.2包装箱外壁文字及标记至少有：制造厂名；
收货单位名称及地址；
产品型号及名称；
净重或毛重；
必要的贮运标志。
7.2包装
7.2.1开停传感器的包装应符合GB/T13384的要求，包装方式由各自产品标准规定。7.2.2随机文件应有：
产品合格证；
使用说明书；
装箱单；
一其他必要的技术资料。
7.3运输
包装后的开停传感器在避免雨雪直接淋袭的条件下，可适用于水运、陆运及空运等各种运输方式。7.4贮存
包装后的开停传感器应能在温度为一10～十40℃，相对湿度不大于90%的环境条件中贮存12个月以上。
