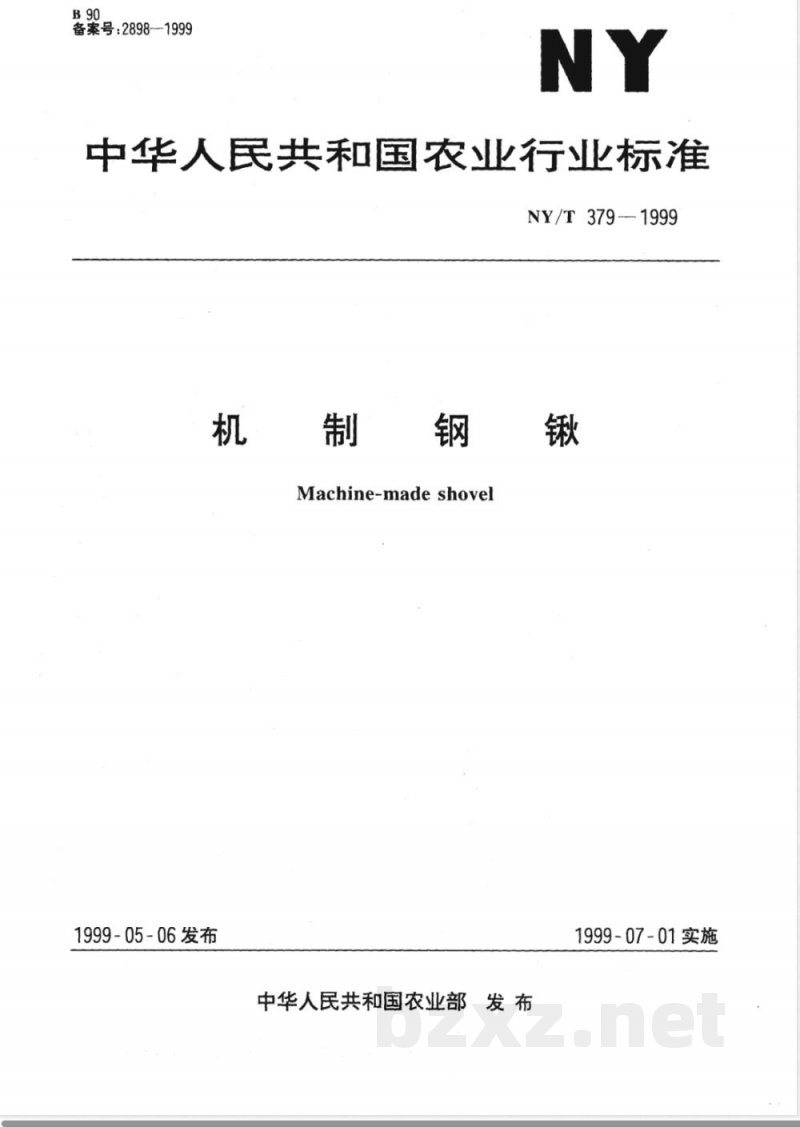

【农业行业标准(NY)】 机制钢锹

备案号：2898-1999
中华人民共和国农业行业标准
NY/T379-1999
Machine-made shovel
1999-05-06发布
中华人民共和国农业部发 布
1999-07-01实施

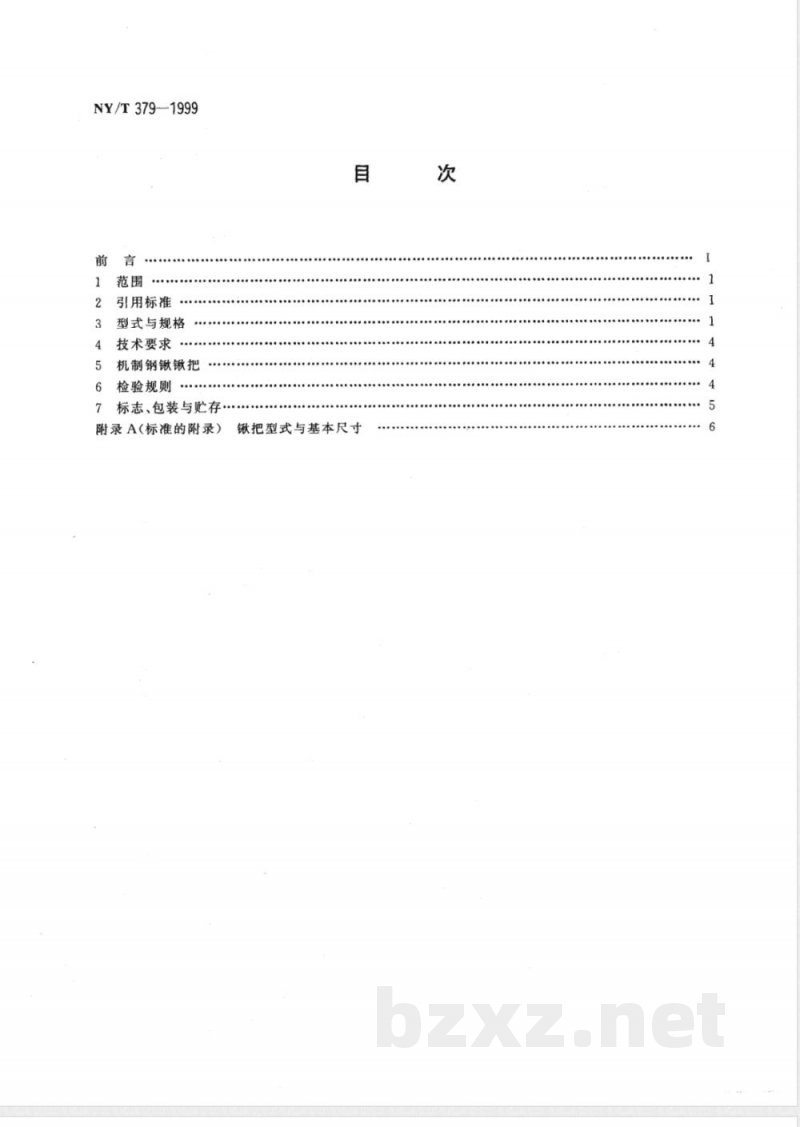

NY/T379—1999
引用标准
型式与规格
技术要求
5机制钢锹锹把
检验规则
标志、包装与贮存·
附录A（标准的附录）
锹把型式与基本尺寸
NY/T379-—1999

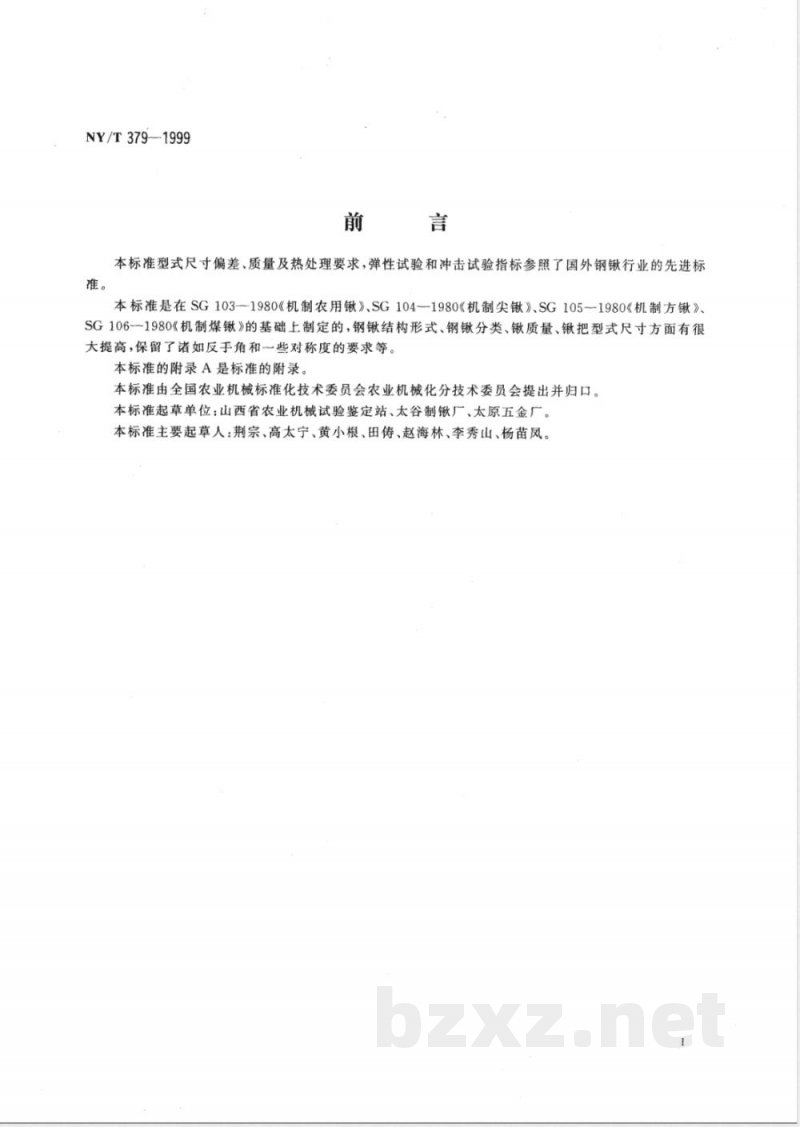

本标准型式尺寸偏差、质量及热处理要求，弹性试验和冲击试验指标参照了国外钢锹行业的先进标谁。
本标准是在SG103--1980《机制农用》、SG104-1980《机制尖》、SG105~1980《机制方锹》、SG1061980《机制煤锹》的基础上制定的，钢锹结构形式、钢锹分类、锹质量、钛把型式尺寸方面有很大提高，保留了诸如反于角和一些对称度的要求等。本标准的附录A是标准的附录。
本标准由全国农业机械标准化技术委员会农业机械化分技术委员会提出并归口。本标准起草单位：山西省农业机械试验鉴定站、太谷制锹厂、太原五金厂。本标准主要起草人：荆宗、高太宁、黄小根、田、赵海林、李秀山、杨苗凤。1范围
中华人民共和国农业行业标准
Machine-made shovel
NY/T379-1999
本标准规定了机制钢钛的类型、基本尺寸、技术要求、检验规则、标志、包装、运输和贮存。本标准适用于机制钢锹的制造、产品质量评价和商检工作。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T230-1991
GB/T710—1991
GB/T1804--1992
GB/T2828-1987
GB/T5305--1985
GB/T8170—1987
NY/T380—1999
3型式与规格
3.1分类
金属洛氏硬度试验方法
优质碳素结构钢热轧薄钢板和钢带般公差线性尺寸的未注公差
逐批检查计数抽样程序及抽样表（适用于连续批的检验）手工具包装、标志、运输与贮存数值修约规则
机制钢钛产品质量分等
机制钢锹按使用要求和几何形状分为：尖锹、方、煤锹、农用锹和深翻锹。标记示例
机制钢标记示例如下：
3.2举例
材料代号：G表示高碳钢，Z表示中碳钢，D表示低碳钢-结构特征：A型，B型
表示钢锹长度
“锹”字拼音字头
-M表示“煤”字拼音字头，F表示“方”字拼音字头，J表示“尖”字拼音字头，N表示“农”字拼音字头，S表示“深”字拼音字头
J表示“机”字拼音字头
中华人民共和国农业部1999-05-06批准1999-07-01实施
NY/T379—1999
结构特征为A型，长度为550mm材料用中碳钢的机制煤锹标记为：JMQ550AZ。3.3结构型式
各种类型的机制钢锹其结构如图1A型
5所示
图1JMQ550A型和JMQ550B型锹
图2JJQ425型
图3JFQ415型
NY/T 379-1999
图4JNQ345A型和JNQ345B型
图5JSQ450型锹
3.4基本尺寸、质量及允许偏差
钢的基本尺寸、质量及允许偏差应符合表1的规定。表1基本尺寸质量及允许偏差
JMQ550A
JMQ550B
JMQ510A
JMQ510B
JMQ490A
JMQ490B
JJQ425
JJQ380
JFQ415
JFQ355
JNQ345A
JNQ345B
JSQ450
JSQ400
JSQ350
550±101400±9
510±10|380±9
490±10360±9
460±9
425±9
380±9
415±9
355±8
345±9
450±9
400±9
350±8
320±8
295±8
265±8
295±8
235±8
290±8
300±8
265±2
前幅宽前幅内宽前幅长
285±8
275±8
250±8
250±7
225±7
210±7
250±7
190±7
230±7
195±7
170±7
250±8
240±8
230±8bzxz.net
225±7
160±7
注：其他形式的钢锹基本尺寸另作规定，L2
180±8
160±8
140±8
寸，mm
后幅宽
250±8
245±8
240±8
140±7
260±7
130±7
120±7
130±7
120±7
140±7
140±7
130±7
235±7
220±7
230±7
172±7
200±7
195±7
裤外径
反手角
38±137°±3°1.6±0.16
踏肩宽
1.7±0.16J12±1.5
27°±3°11
35°±3°1.7±0.16
27°±3°1.7±0.16
35°±3°[1.8±0.1612±1.5|1.0±0.227°±3°1.7±0.16
4技术要求
NY/T379--1999
4.1机制钢锹应符合本标准要求，并按规定程序批准的图样及技术文件制造。4.2材料：机制钢锹采用符合GB/T710标准规定的碳素钢分为高碳钢（含碳0.6%～1.3%）、中碳钢（含碳0.4%~0.6%）、低碳钢（含碳≤0.3%）。4:3外观质量
4.3.1表面不得有分层、裂纹、氧化皮等缺陷。毛刺、飞边、缺边等缺陷最大凸凹量不超过2mm。刃部开刃均匀一致。
4.3.2锹表面应平整光滑。麻点、斑痕缺陷面积不超过身面积的五分之一，每片集中分布面积达12mm的斑痕、麻点在一张锹面上允许有四处。4.3.3钢锹表面应涂防锈漆，涂漆不得有漏漆、脱落、流痕等缺陷。防锈钢在出厂后正常存放条件下半年内不应生锈。
4.4机制钢锹尺寸精度应符合表1的规定。4.4.1锹裤圆度为2mm。
4.4.2锹裤合缝从始端起，长度在30mm内，合缝间隙不应大于1.5mm。4.4.3锹裤尖端与前宽中点（锹尖)连线，应与两侧边和鼻筋前端对称，其对称度为3mm。4.4.4铆钉孔上孔应在锹裤尖端与前宽中点（钛尖)连线上，对称度为2mm。4.4.5机制钢锹热处理区域不得小于锹身长的三分之二。其淬火硬度规定为：高碳钢HRC43～53，中碳钢HRC40～50，低碳钢HRC30～40。每把钢锹测定硬度时不得少于三点，取其平均值。当弯曲（或静载）、冲击的性能指标符合本标准规定时，硬度值允许超过上限。4.5机制钢锹机械性能
机制钢锹均需做冲击试验。此外，机制尖锹需做弯曲试验，农用锹、煤锹、方锹、深翻锹需作静载试验。
机制钢锹经静载荷试验、弯曲试验、冲击试验，其长宽变形均不得大于2mm。4.6机制钢锹试验结果，按GB/T8170中有关数值修约法则进行修约，修约位数与本标准规定的极限数值书写位数一致。
4.7机制钢锹锹裤正面应打钢印商标，并在锹正面左上方标注产品防伪标志，标志应清晰、端正。5机制钢锹把
5.1木锹把用椎木或具有相同性质的硬木制作，含水率低于18%，表面应光滑，无结疤和裂纹。5.2锹把型式与基本尺寸见附录A。6检验规则
机制钢锹检验分为出厂检验和型式试验，试验方法应符合NY/T380的规定。6.1出厂检验
6.1.1机制钢锹产品应经生产厂检验合格后方可出厂。6.1.2出厂检验项目包括：
a）外观质量；
b）硬度；
c）静载荷试验；
d）弯曲试验；
c）冲击试验。
6.2型式试验
NY/T379-1999
6.2.1凡遇下列情况之一者，应进行型式试验：a）新产品鉴定；
b）钢锹材料、工艺有较大改变时；c）长期停产后，恢复生产时；
d）国家质量监督检验提出要进行型式检验要求时。6.3检验方案
6.3.1出厂检验抽样与判定按GB/T2828规定，采用正常检查--次抽样方案，特殊检查水平S-3，合格质量水平（AQL）为6.5也可由供需双方协商确定。6.3.2型式试验项目按本标准第3章和第4章中规定的全部项目。抽样与判定应符合GB/T2828的规定。采用正常检查一次抽样方案，特殊检查水平S-3，合格质量水平（AQL)为6.5。标志、包装与购存
7.1机制钢钛采用铁丝捆扎包装，每10把一捆。7.2每捆钢的包装上应有产品质量检验合格证。合格证上注明产品名称、型号、出厂日期、数量、制造厂名、厂址和检验人员。
7.3机制钢锹应在通风干燥、无腐蚀条件下存贮。NY/T 3791999
附录A
（标准的附录）
锹把型式与基本尺寸
锹把形式
750、1000
732±8
780±8
750、1000
1000、1200
1200、1300
NY/T 379-1999
60、120
60、120
锹把基本尺寸
37、40
37、40
1:10～20
1:10~20
1：10～20
1：10～20
1:10~20
1：10～20
