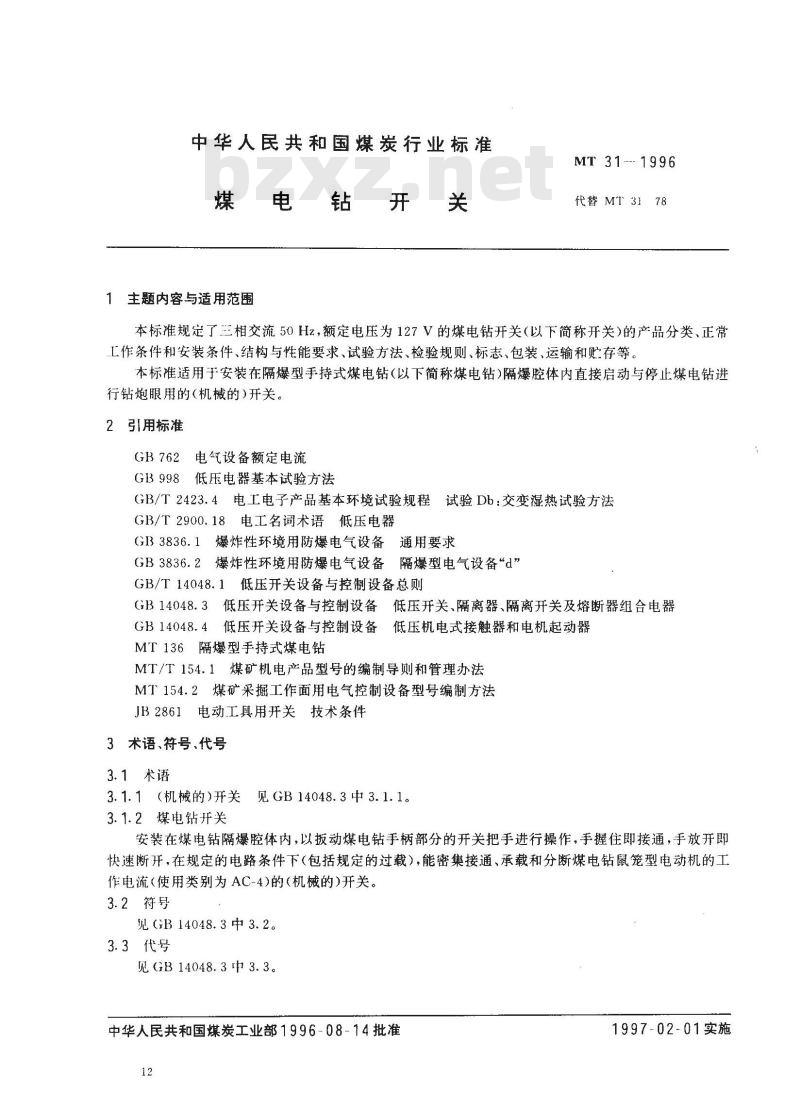

【煤炭行业标准(MT)】 煤电钻开关

中华人民共和国煤炭行业标准
1主题内容与适用范围
MT 31-- 1996
代替MT3178
本标准规定了三相交流50Hz，额定电压为127V的煤电钻开关（以下简称开关）的产品分类、正常工作条件和安装条件、结构与性能要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于安装在隔爆型手持式煤电钻（以下简称煤电钻）隔爆腔体内直接启动与停止煤电钻进行钻炮眼用的(机械的)开关
2引用标准
GB762电气设备额定电流
GB998低压电器基本试验方法
GB/T2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T2900.18电工名词术语低压电器GB33836.1爆炸性环境用防爆电气设备通用要求GB3836.2爆炸性环境用防爆电气设备隔爆型电气设备“d”GB/T14048.1低压开关设备与控制设备总则GB14048.3低压开关设备与控制设备低压开关、隔离器、隔离开关及熔断器组合电器低压开关设备与控制设备
GB 14048.41
MT136隔爆型手持式煤电钻
低压机电式接触器和电机起动器MT/T154.1煤矿机电产品型号的编制导则和管理办法MT154.2煤矿采掘工作面用电气控制设备型号编制方法JB2861电动工具用开关技术条件3术语、符号、代号
3.1术语
3.1.1（机械的)开关见GB14048.3中3.1.1。3.1.2煤电钻开关
安装在煤电钻隔爆腔体内，以扳动煤电钻手柄部分的开关把手进行操作，手握住即接通，手放开即快速断开，在规定的电路条件下（包括规定的过载），能密集接通、承载和分断煤电钻鼠笼型电动机的工作电流（使用类别为AC-4)的（机械的)开关。3.2符号
见GB 14048.3 中 3. 2。
3.3代号
见GB14048.3中3.3。
中华人民共和国煤炭工业部1996-08-14批准12
1997-02-01实施

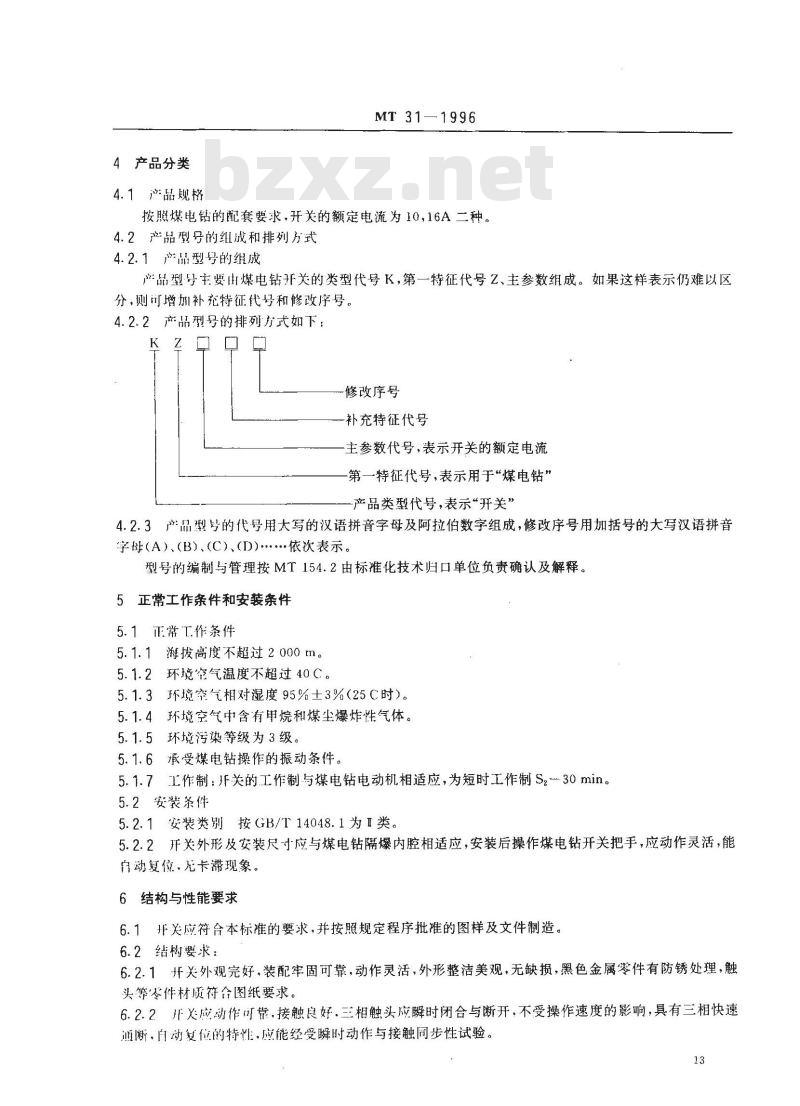

4产品分类
4.1产品规格
MT 31—1996
按照煤电钻的配套要求，开关的额定电流为10，16A二种。4.2产品型号的组成和排列方式
4.2.1产品型号的组成
产品型号主要由煤电钻开关的类型代号K，第一特征代号Z、主参数组成。如果这样表示仍难以区分，则可增加补充特征代号和修改序号。4.2.2产品型号的排列方式如下：K
一修改序号
-补充特征代号
主参数代号，表示开关的额定电流第一特征代号，表示用于“煤电钻”产品类型代号，表示“开关”
4.2.3产品型号的代号用大写的汉语拼音字母及阿拉伯数字组成，修改序号用加括号的大写汉语拼音字母(A）、(B)、(C)、(D)·依次表示。型号的编制与管理按MT154.2由标准化技术归口单位负责确认及解释。5正常工作条件和安装条件
5.1正常T作条件
5.1.1拔高度不超过2000m。
5.1.2环境空气温度不超过40C。5.1.3环境帘气相对湿度95%±3%（25C时）。5.1.4环境空气中含有甲烷和煤尘爆炸性气体。5.1.5环境污染等级为3级。
5.1.6承受煤电钻操作的振动条件。5.1.7工作制：开关的工作制与煤电钻电动机相适应，为短时工作制Sz-30min。5.2安装条件
5.2.1安装类别按GB/T14048.1为I类。5.2.2开关外形及安装尺寸应与煤电钻隔爆内腔相适应，安装后操作煤电钻开关把手，应动作灵活，能自动复位，无卡游现象。
6结构与性能要求
6.1非关应符合本标准的要求，并按照规定程序批准的图样及文件制造。6.2结构要求：
6.2.1开关外观完好，装配牢固可靠，动作灵活，外形整洁美观，无缺损，黑色金属零件有防锈处理，触头等零件材质符合图纸要求。
6.2.2开关应动作可靠，接触良好.三相触头应瞬时闭合与断开，不受操作速度的影响，具有三相快速通断，间动复位的特性，应能经受瞬时动作与接触同步性试验。13
MT 31--1996

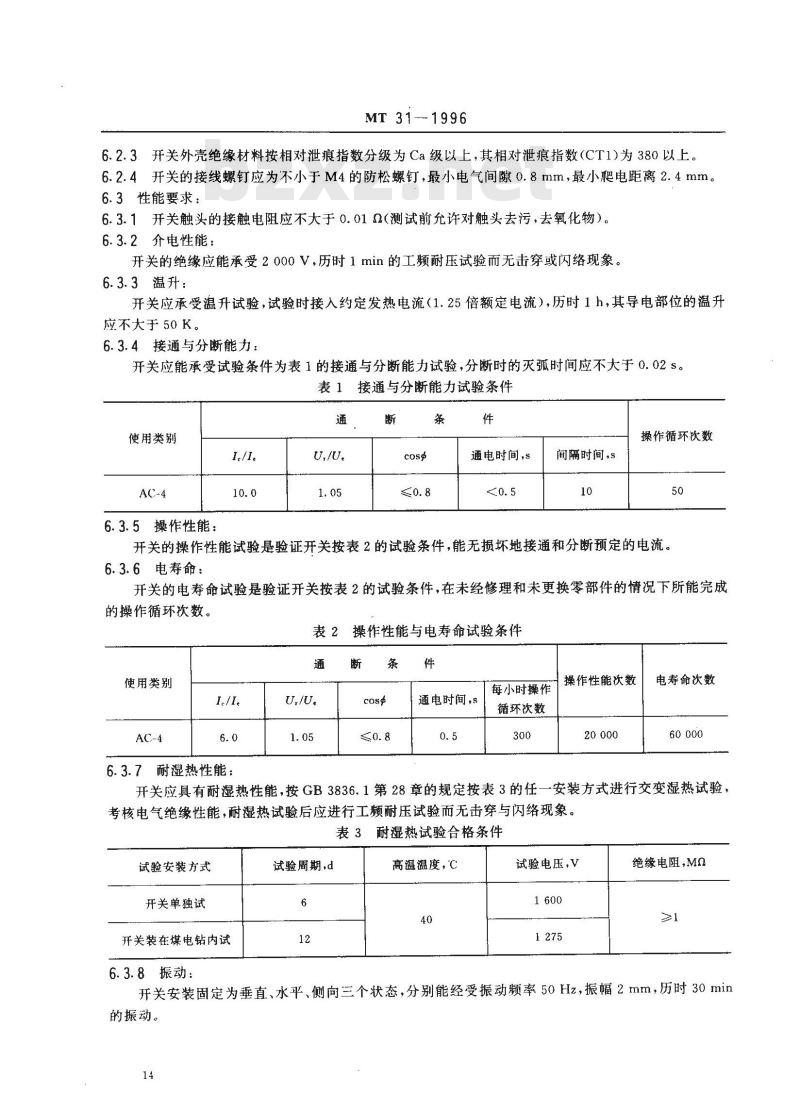

6.2.3开关外壳绝缘材料按相对泄痕指数分级为Ca级以上，其相对泄痕指数(CT1)为380以上。6.2.4开关的接线螺钉应为不小于M4的防松螺钉，最小电气间隙0.8mm，最小爬电距离2.4mm。6.3性能要求：
6.3.1开关触头的接触电阻应不大于0.01Q(测试前允许对触头去污，去氧化物）。6.3.2介电性能：
开关的绝缘应能承受2000V，历时1min的工频耐压试验而无击穿或闪络现象。6.3.3温升：
开关应承受温升试验，试验时接入约定发热电流（1.25倍额定电流），历时1h，其导电部位的温升应不大于50K。
6.3.4接通与分断能力：
开关应能承受试验条件为表1的接通与分断能力试验，分断时的灭弧时间应不大于0.02 s。表1接通与分断能力试验条件
使用类别
6.3.5操作性能：
通电时间，s
间隔时间，s
操作循环次数
开关的操作性能试验是验证开关按表2的试验条件，能无损坏地接通和分断预定的电流。6.3.6电寿命：
开关的电寿命试验是验证开关按表2的试验条件，在未经修理和未更换零部件的情况下所能完成的操作循环次数。
表2操作性能与电寿命试验条件
使用类别
6.3.7耐湿热性能：
通电时间，s
每小时操作
循环次数
操作性能次数
电寿命次数
开关应具有耐湿热性能，按GB3836.1第28章的规定按表3的任一安装方式进行交变湿热试验，考核电气绝缘性能，耐湿热试验后应进行工频耐压试验而无击穿与闪络现象。表3耐湿热试验合格条件
试验安装方式
开关单独试
开关装在煤电钻内试
试验周期,d
高温温度，℃
试验电压，V
绝缘电阻，Ma
6.3.8振动：
开关安装固定为垂直、水平、侧向三个状态，分别能经受振动频率50Hz，振幅2mm，历时30min的振动。

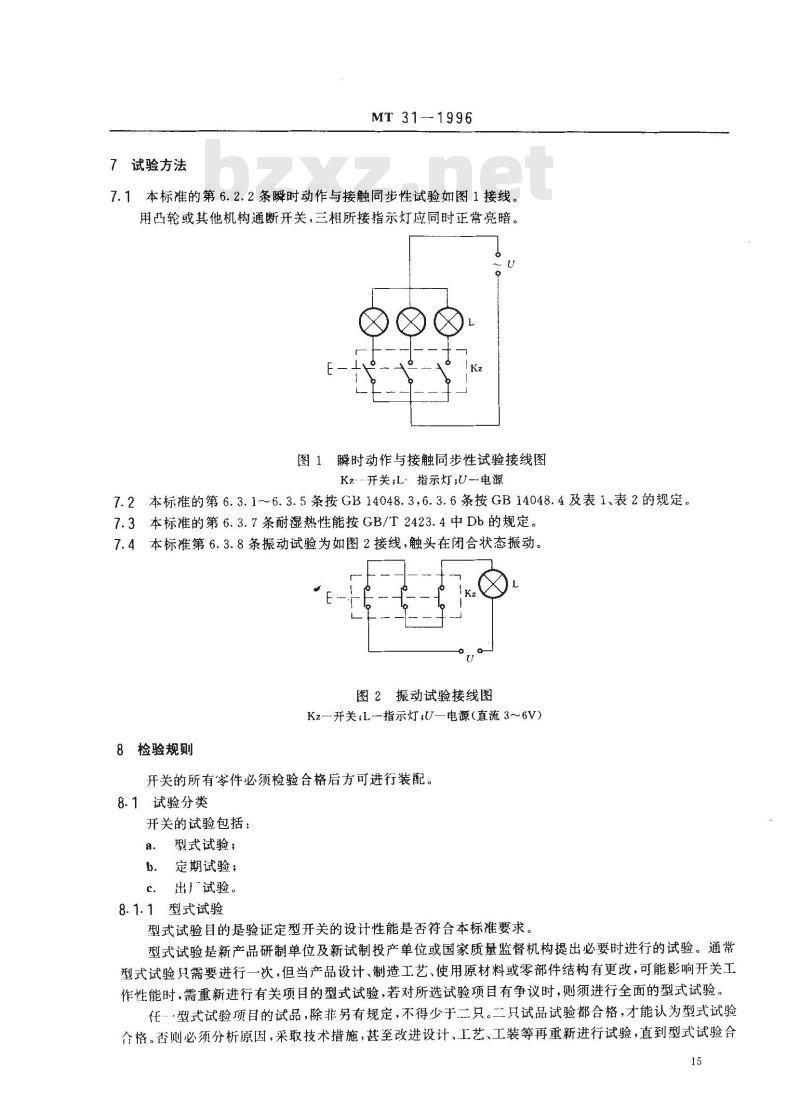

7试验方法
MT 31--1996
7.1本标准的第6.2.2条瞬时动作与接触同步性试验如图1接线。用凸轮或其他机构通断开关，三相所接指示灯应同时正常亮暗。Ka
图1瞬时动作与接触同步性试验接线图Kz-开关L指示灯U--电源
7.2本标准的第6.3.1~~6.3.5条按GB14048.36.3.6条按GB14048.4及表1、表2的规定。7.3本标准的第6.3.7条耐湿热性能按GB/T2423.4中Db的规定。7.4本标准第6.3.8条振动试验为如图2接线，触头在闭合状态振动。图2振动试验接线图
Kz—开关;L-—指示灯;U—电源直流3～6V）8检验规则
开关的所有零件必须检验合格后方可进行装配。8.1试验分类
开关的试验包括：
a．型式试验；
b、定期试验；
c。出广试验。
8.1.1型式试验
型式试验目的是验证定型开关的设计性能是否符合本标准要求。型式试验是新产品研制单位及新试制投产单位或国家质量监督机构提出必要时进行的试验。通常型式试验只需要进行一次，但当产品设计、制造工艺、使用原材料或零部件结构有更改，可能影响开关工作性能时，需重新进行有关项目的型式试验，若对所选试验项目有争议时，则须进行全面的型式试验。任…型式试验项目的试品，除非另有规定，不得少于二只。二只试品试验都合格，才能认为型式试验合格。否则必须分析原因，采取技术措施，甚室改进设计、工艺、工装等再重新进行试验，直到型式试验合15
格为正。

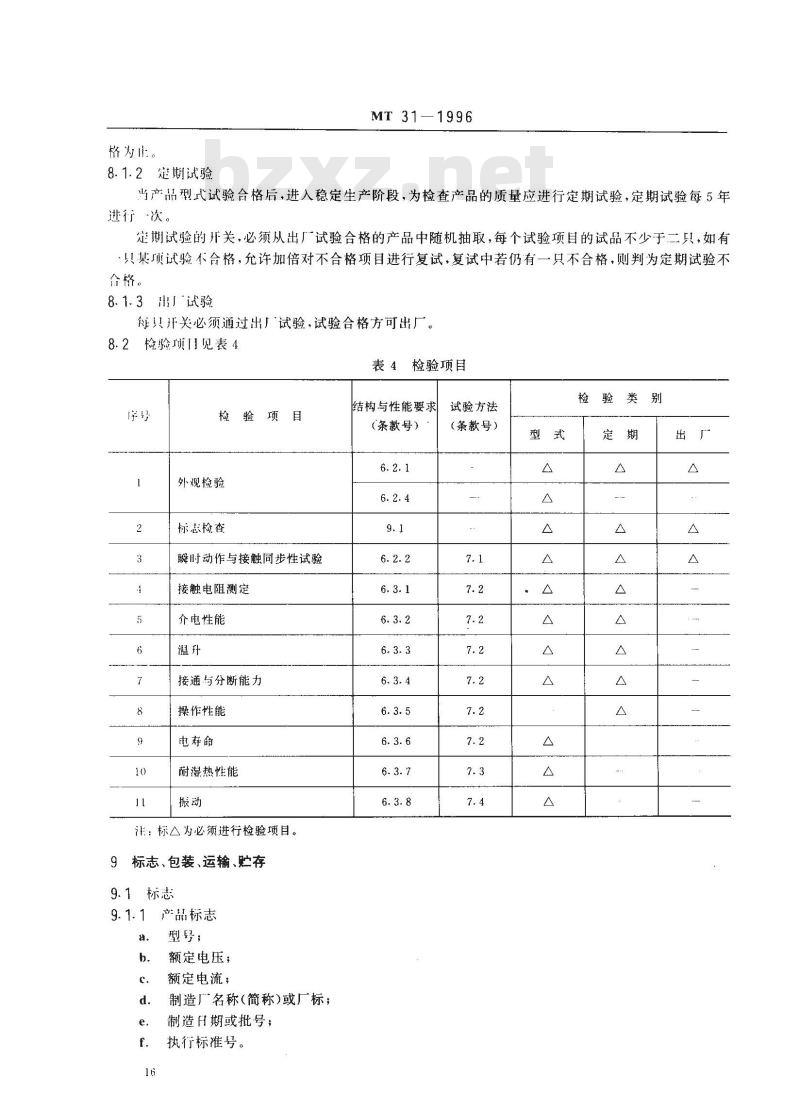

8.1.2定期试验
MT 31—1996
当产品型式试验合格后，进入稳定生产阶段，为检查产品的质量应进行定期试验，定期试验每5年进行-次。
定期试验的开关，必须从出厂试验合格的产品中随机抽取，每个试验项目的试品不少于二只，如有·只某项试验不合格，允许加倍对不合格项目进行复试，复试中若仍有一只不合格，则判为定期试验不合格。
8.1.3出「试验
每开关必须通过出厂试验，试验合格方可出厂8.2检验项目见表4
检验项目
验项目
外观检验
标志检查Www.bzxZ.net
瞬时动作与接触同步性试验
接触电阻测定
介电性能
接通与分断能力
操作性能
电寿命
耐湿热性能
注：标△为必须进行检验项目。标志、包装、运输、贮存
9.1标志
产品标志
型号；
额定电压；
额定电流；
制造厂名称(简称)或厂标；
制造日期或批号；
执行标准号。
结构与性能要求
（条款号）
试验方法
（条款号）
检验类别
注：a、d项必须在壳体上印出。包装标志
制造厂名称和商标；
产品名称和型号；
产品数量；
包装箱外形尺寸及毛重；
MT 31-1996
标上“小心轻放”注意防潮”等字样或标志。9.2包装
9.2.1开关应装在专用的盒内，并加适当衬垫，防止磕碰，每只开关应有合格证。9.2.2
-定数量的盒装开关应装在包装箱中运送，包装箱应牢固可靠，具有防潮、防尘的措施。9.3运输与贮存
9.3.1开关运输时不得受水浸蚀。9.3.2贮存时应放暨在干燥及无有害气体的地方，禁止与酸、碱类物品放在一起，防止受潮、腐蚀及其他损坏。
附加说明：
本标准由煤矿专用设备标准化技术委员会提出。本标准由煤矿专用设备标准化技术委员会电气分会归口。本标准由煤炭科学研究总院上海分院负责起草，宁海煤矿电器厂、上海矿用电器厂、天津煤矿专用设备分厂、抚顺矿灯厂参加起草。本标准主要起草人项蔚兰、胡伟文、张禹端、黄永生、马永泰、韩文艳。本标准委托煤炭科学研究总院上海分院负责解释。本标准参照英国标准BS1090-1970《隔爆手持电钻机械主要用于矿山技术条件》。17
