【机械行业标准(JB)】 电工专用设备 产品型号编制和管理

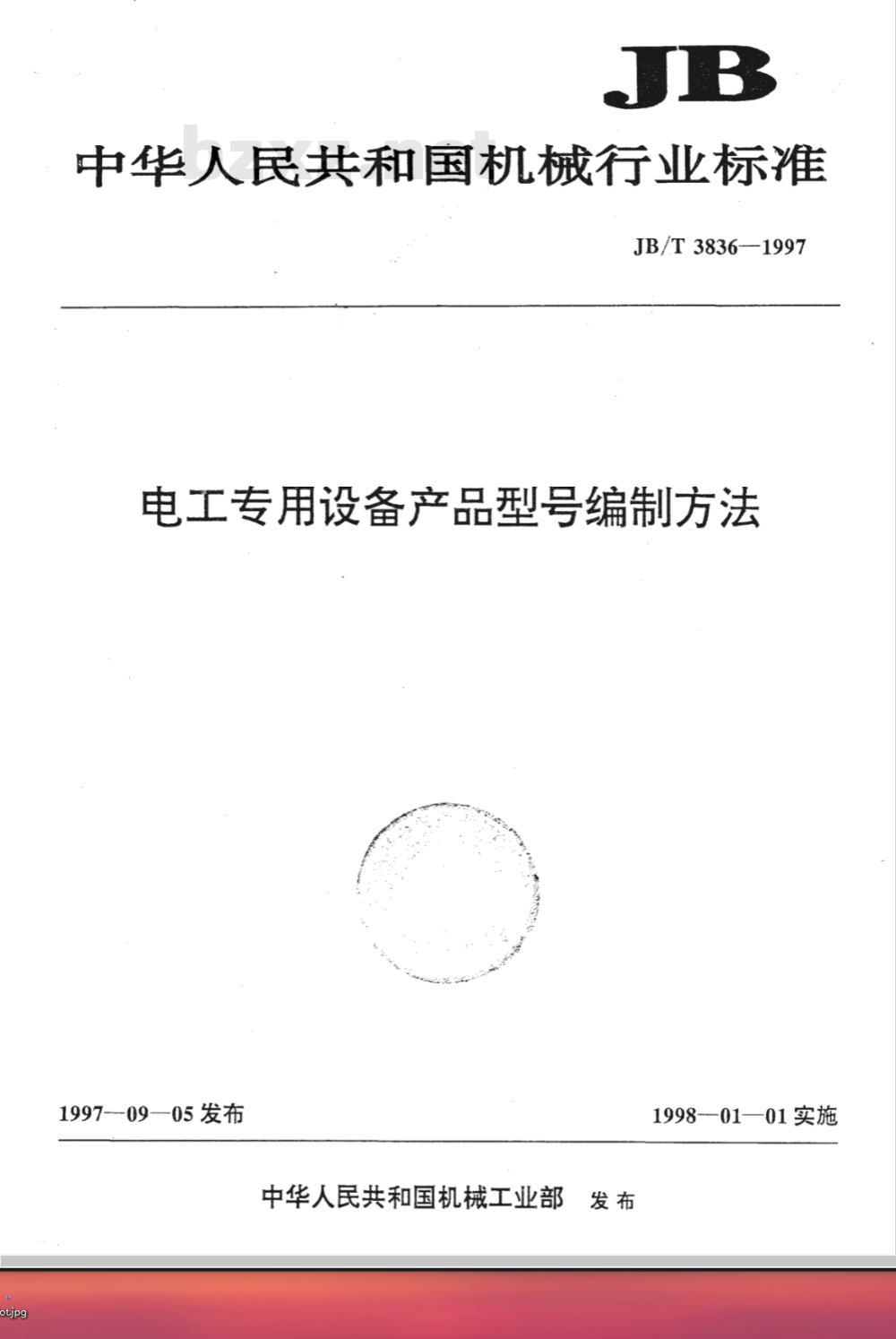

中华人民共和国机械行业标准
JB/T 3836—1997
电工专用设备产品型号编制方法1997-09-05发布
中华人民共和国机械工业部
1998-01—01实施
JB/T3836—1997

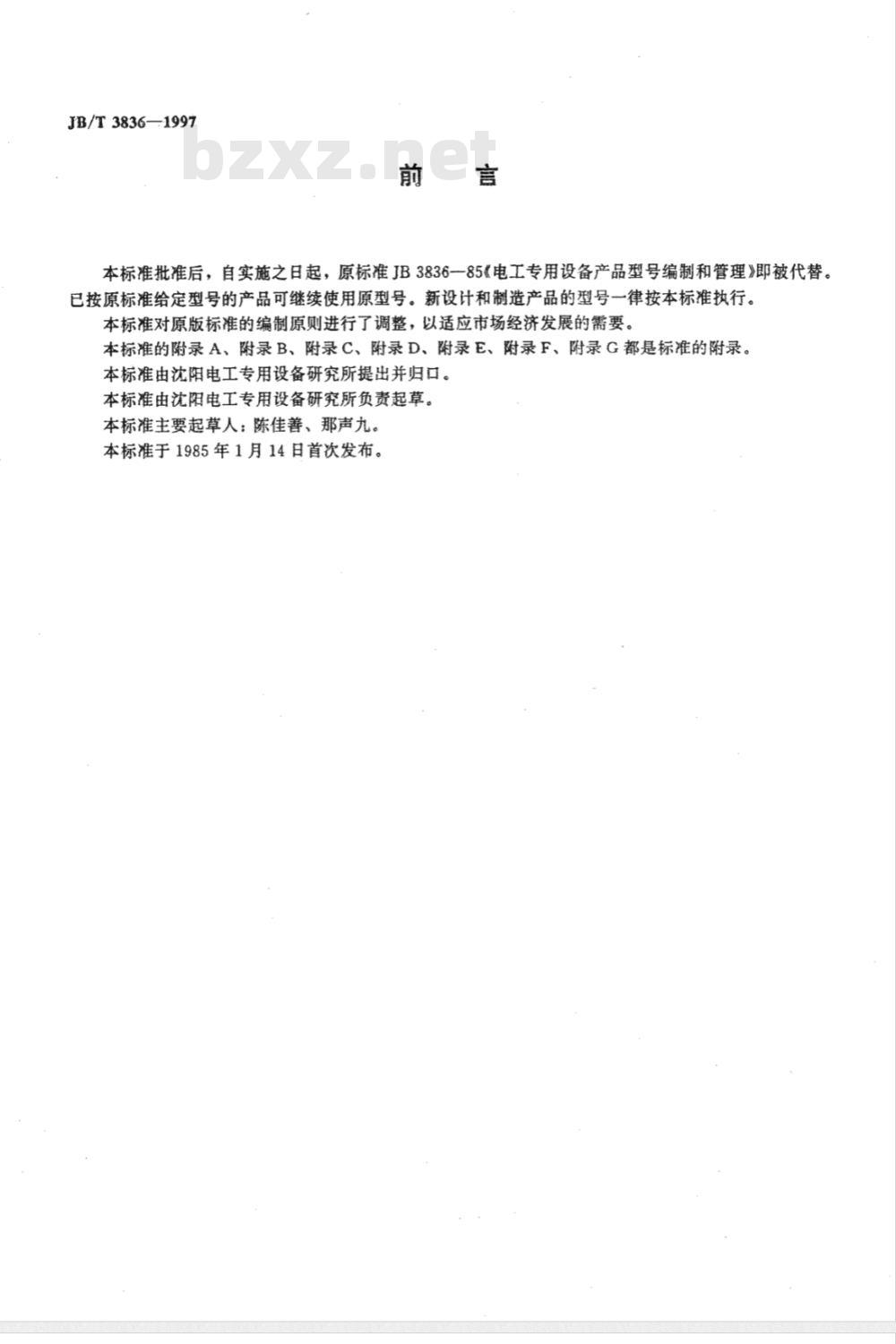

本标准批准后，自实施之日起，原标准JB3836一85《电工专用设备产品型号编制和管理》即被代替。已按原标准给定型号的产品可继续使用原型号。新设计和制造产品的型号一律按本标准执行。本标准对原版标准的编制原则进行了调整，以适应市场经济发展的需要。本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G都是标准的附录。本标准由沈阳电工专用设备研究所提出并归口。本标准由沈阳电工专用设备研究所负责起草。本标准主要起草人：陈佳善、那声九。本标准于1985年1月14日首次发布。范围

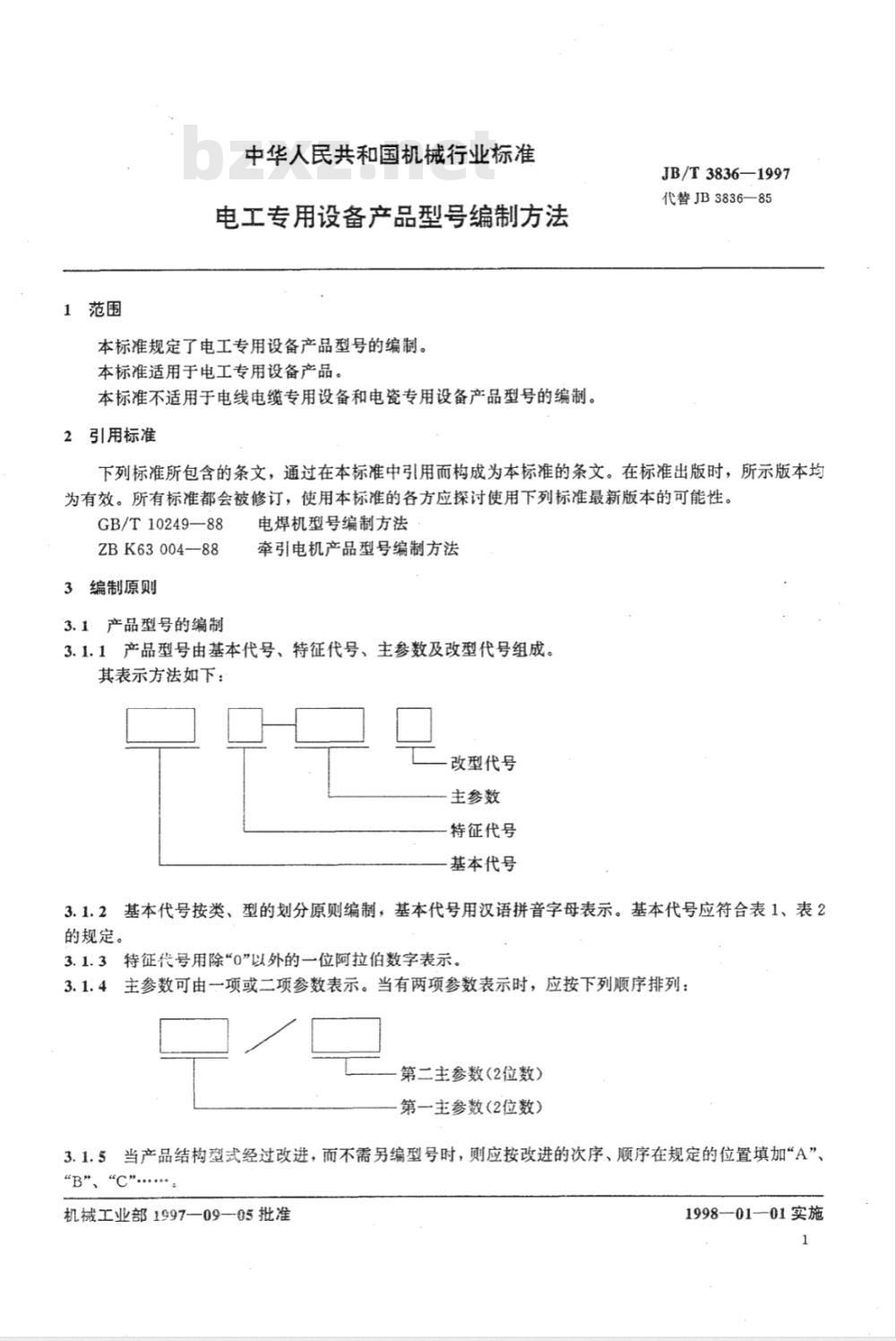

中华人民共和国机械行业标准
电工专用设备产品型号编制方法本标准规定了电工专用设备产品型号的编制。本标准适用于电工专用设备产品。本标准不适用于电线电缆专用设备和电瓷专用设备产品型号的编制。2引用标准
JB/T3836—1997
代替JB3836—85
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T10249—88
ZBK63004—88
3编制原则
3.1产品型号的编制
电焊机型号编制方法
牵引电机产品型号编制方法
3.1.1产品型号由基本代号、特征代号、主参数及改型代号组成。其表示方法如下：
改型代号
主参数
特征代号
基本代号
3.1.2基本代号按类、型的划分原则编制，基本代号用汉语拼音字母表示。基本代号应符合表1、表2的规定。
3.1.3特征代号用除“0”以外的一位阿拉伯数字表示。3.1.4主参数可由项或二项参数表示。当有两项参数表示时，应按下列顺序排列：第二主参数(2位数）
第一主参数（2位数）
3.1.5当产品结构型式经过改进，而不需另编型号时，则应按改进的次序、顺序在规定的位置填加“A”\B\、“C\.....
机械工业部1997—09-—05批准
1998-01—01实施
JB/T3836-1997

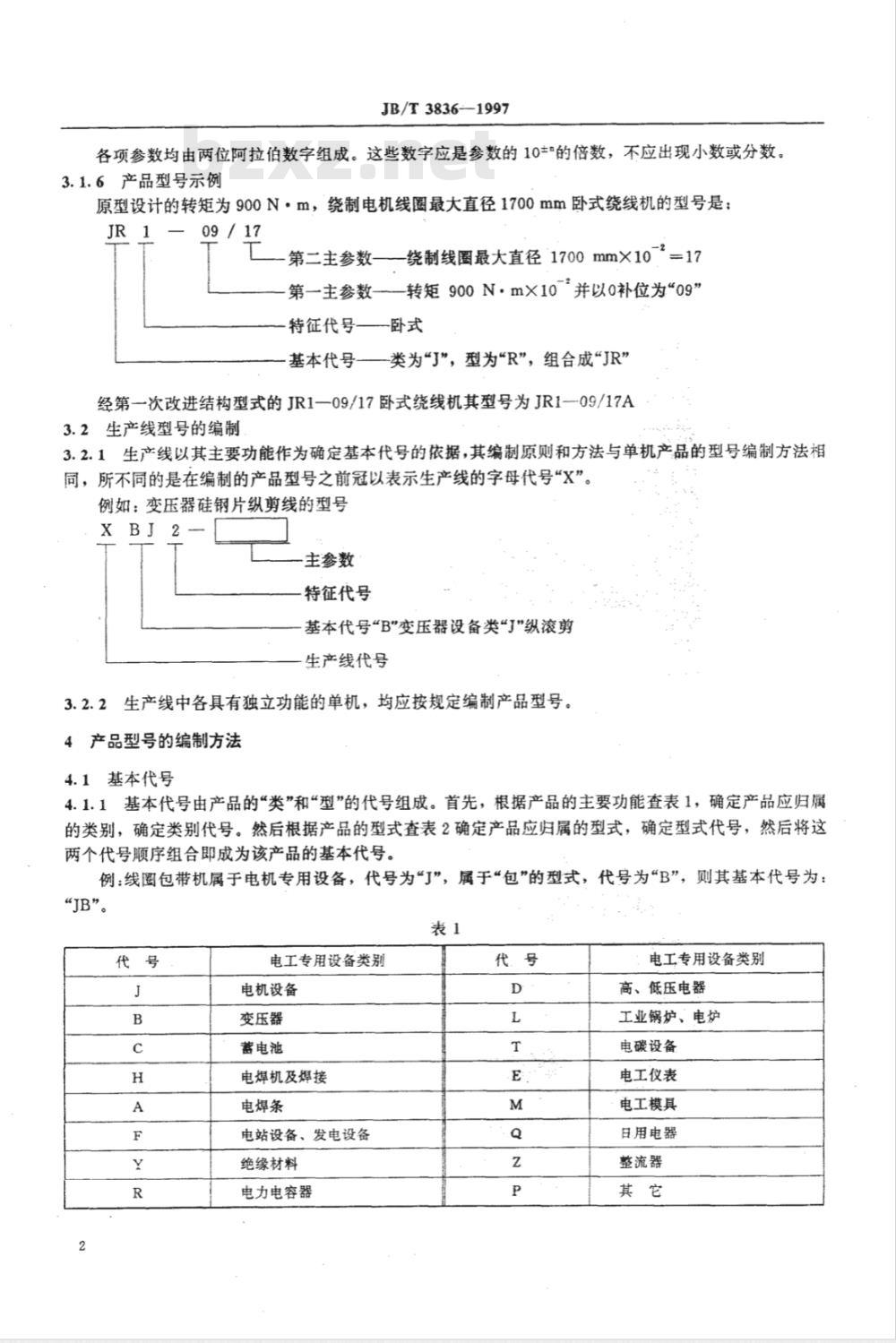

各项参数均由两位阿拉伯数字组成。这些数字应是参数的10±的倍数，不应出现小数或分数。3.1.6产品型号示例
原型设计的转矩为900N·m，绕制电机线圈最大直径1700mm卧式绕线机的型号是：JR
第二主参数——绕制线圈最大直径1700mmX10-=17第一主参数——转矩900N·mX10\并以0补位为“09”特征代号——卧式
基本代号—类为“J”，型为\R”，组合成“JR\经第一次改进结构型式的JR1一09/17卧式绕线机其型号为JR1一09/17A3.2生产线型号的编制
3.2.1生产线以其主要功能作为确定基本代号的依据，其编制原则和方法与单机产品的型号编制方法相同，所不同的是在编制的产品型号之前冠以表示生产线的字母代号“X”。例如：变压器硅钢片纵剪线的型号XBJ
主参数
特征代号
基本代号“B\变压器设备类“J\纵滚剪生产线代号
3.2.2生产线中各具有独立功能的单机，均应按规定编制产品型号。4产品型号的编制方法
4.1基本代号
4.1.1基本代号由产品的“类”和“型”的代号组成。首先，根据产品的主要功能查表1，确定产品应归属的类别，确定类别代号。然后根据产品的型式查表2确定产品应归属的型式，确定型式代号，然后将这两个代号顺序组合即成为该产品的基本代号。例：线圈包带机属于电机专用设备，代号为”J”，属于“包”的型式，代号为“B”，则其基本代号为：“JB\。
电工专用设备类别
电机设备
变压器
蓄电池
电焊机及焊接
电焊条
电站设备、发电设备
绝缘材料
电力电容器
电工专用设备类别
高、低压电器
工业锅炉、电炉
电碳设备
电工仪表
电工模具
日用电器
整流器

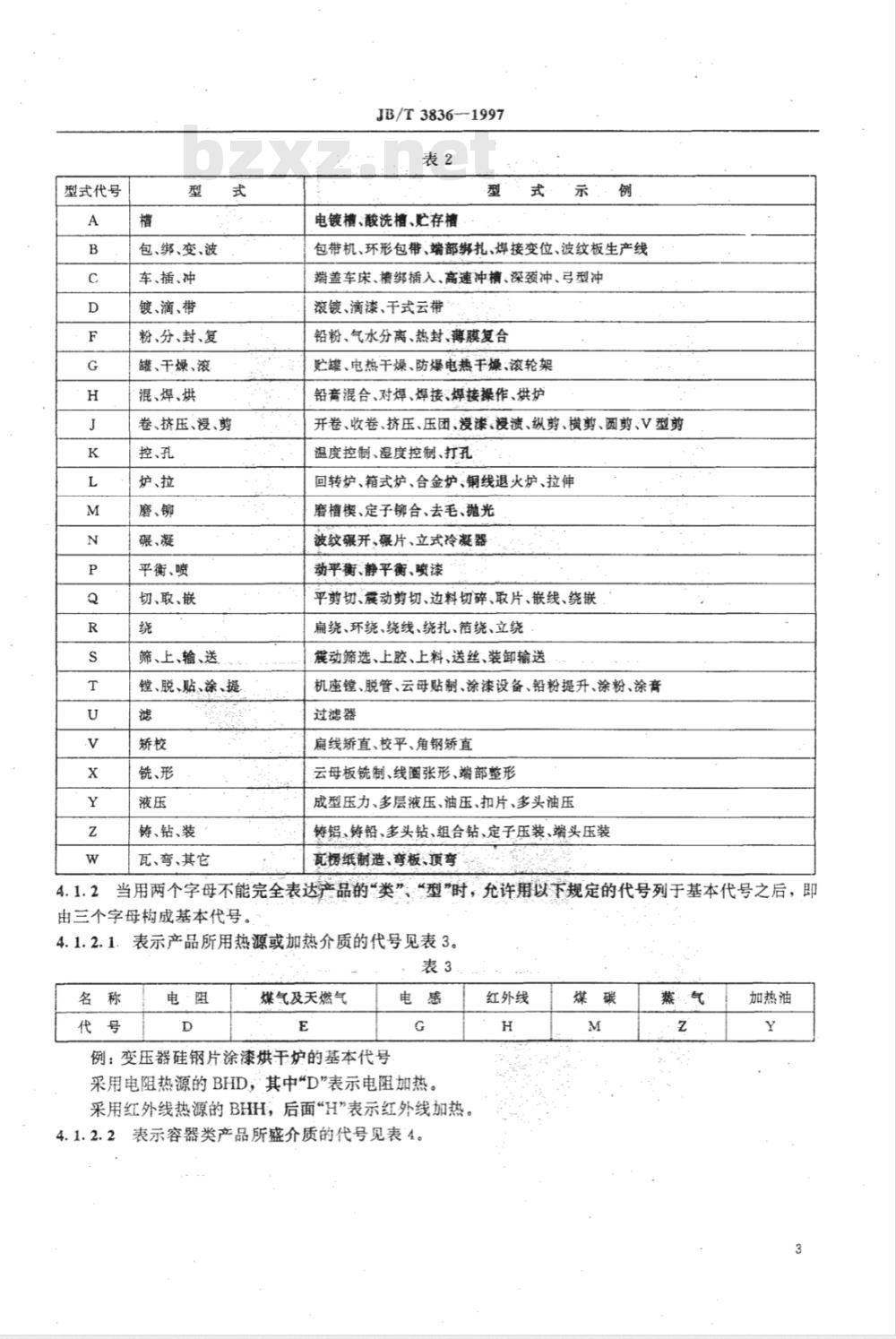

型式代号
包、绑、变、波
车、插、冲
镀、滴、带
粉、分、封、复
罐、干燥、滚
混、焊、烘
卷、挤压、漫、剪
控、孔
炉、拉
磨、铆
碾、凝
平衡、喷
切、取、嵌
筛、上、输、送
镗、脱、贴、涂、提
铣、形
铸、钻、装
瓦、弯、其它
JB/T3836-1997
型式示例
电镀槽、酸洗槽、贮存槽
包带机、环形包带、端部绑扎、焊接变位、波纹板生产线端盖车床、槽绑插入、高速冲槽、深颈冲、弓型冲滚镀、滴漆、干式云带
铅粉、气水分离、热封、薄膜复合贮罐、电热干燥、防爆电热干燥、滚轮架铅膏混合、对焊、焊接、焊接操作、烘炉开卷、收卷、挤压、压团、浸漆、浸溃、纵剪、横剪、圆剪、V型剪温度控制、湿度控制、打孔
回转炉、箱式炉、合金炉、铜线退火炉、拉伸磨槽、定子铆合、去毛、抛光
波纹碾开，碾片、立式冷凝器
动平衡、静平衡、喷漆
平剪切、震动剪切、边料切碎、取片、嵌线、绕嵌扁绕、环绕、绕线、绕扎、箔绕、立绕震动筛选、上胶、上料、送丝、装卸输送机座镗、脱管、云母贴制、涂漆设备、铅粉提升、涂粉、涂膏过滤器
扁线矫直、校平、角钢矫直
云母板铣制、线圈张形、端部整形成型压力、多层液压、油压、扣片、多头油压铸铝、铸铅、多头钻、组合钻、定子压装、端头压装瓦榜纸制造、弯板、顶弯
当用两个字母不能完全表达产品的“类”“型时，充许用以下规定的代号列于基本代号之后，即由三个字母构成基本代号。
表示产品所用热源或加热介质的代号见表3。4.1.2.1.
煤气及天燃气
例：变压器硅钢片涂漆烘干炉的基本代号电感
采用电阻热源的BHD，其中\D”表示电阻加热。采用红外线热源的BHH，后面“H”表示红外线加热。4.1.2.2表示容器类产品所盛介质的代号见表4。红外线
加热油
例：贮存罐
贮漆罐：JGQ一1其中“Q”表示“漆”。贮气罐：JGK一2其中“K”表示空气。JB/T3836—1997
4.2特征代号
4.2.1产品的特征代号应根据产品的类型确定基本代号后进行编制。4.2.2产品的特征代号应符合表5的规定。4.3主参数：按电工专用设备产品或生产线的主参数编写。4.4改型代号：按本标准3.1.5规定。型式、特征代号表
型式代号
特征代号
电镀槽
酸洗槽
清洗槽
贮存槽
条(棒)式线图包带机
圈式线圈包带机
插入式包带机
手扶式包带机
热包机
JB/T3836—1997
表5(续）
特征代号
型式代号
端部绑扎机
波纹板生产线
焊接变位机
端盖车床
绝缘槽插入机
槽楔插入机
插纸机
型式代号
特征代号
JB/T3836—1997wwW.bzxz.Net
表5(续）
高速冲槽机
内定位冲槽机
外定位冲槽机
定子滴漆机
电枢滴漆机
滚镀机
手式云带机
型式代号
特征代号
JB/T 3836--1997
表5(续）
铅粉机、粉团压机
薄膜复合机
气水分离器
分板机
电枢线圈分叉机
热风机
储漆罐
贮气罐
型式代号
特征代号
JB/T3836—1997
表5(续）
电热干燥箱、卧式真空于燥罐
防爆电热干燥箱、立式真空干燥罐炉式干燥箱、气相干燥设备
浚沉机
滚轮机
穿璧焊机
对焊机
对焊机
焊接操作机
铅育混合机
JB/T3836—1997
表5(续）
特征代号
型式代号
回转烘炉、烘干炉
钟形烘炉
卷管机、开卷机
收卷机
真空压力浸漆设备
漫漆罐
浸溃槽
连续沉浸机
挤压机
压团机
真空净油机
