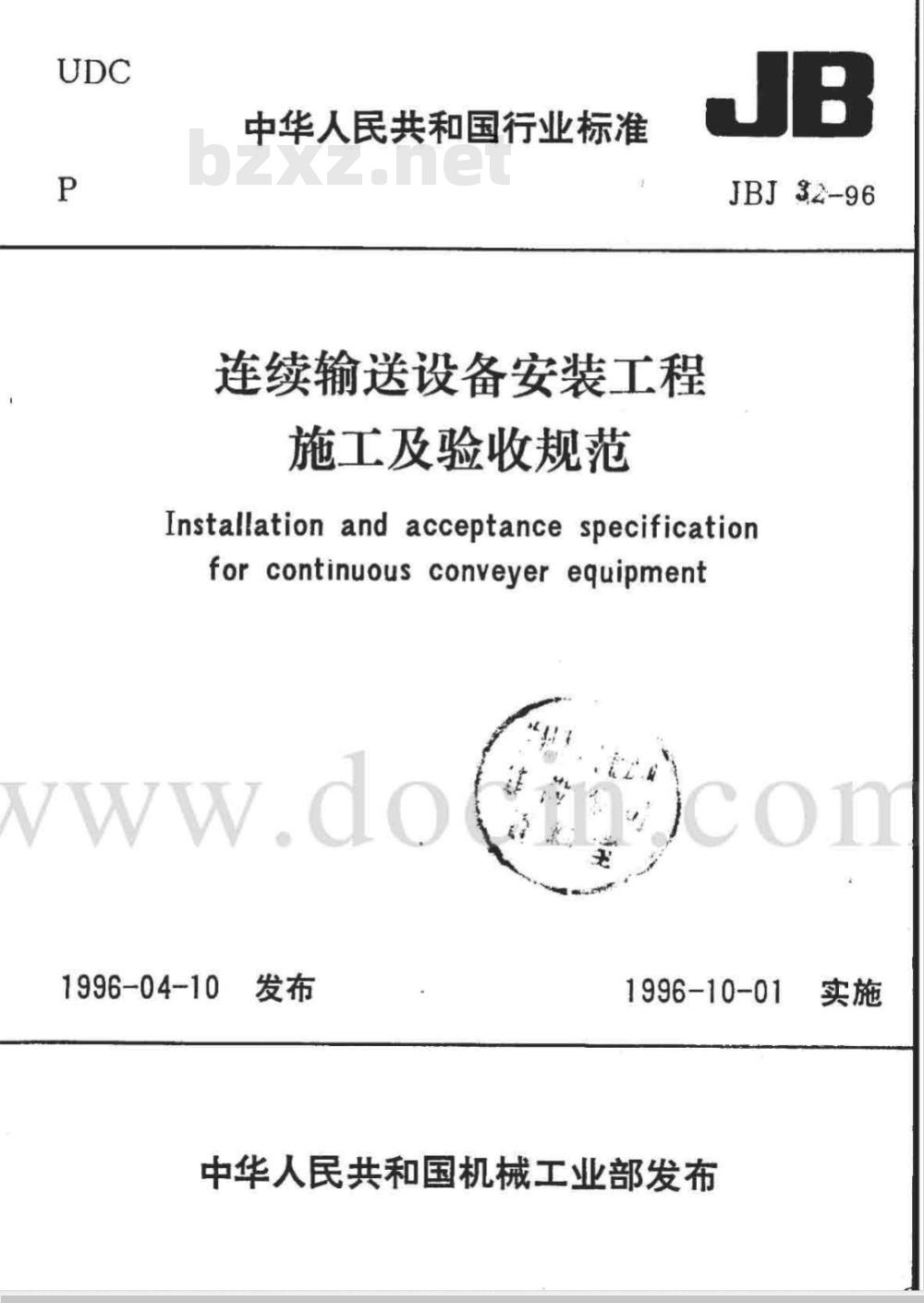

【机械行业标准(JB)】 连续输送设备安装工程施工及验收规范

中华人民共和国行业标准
连续输送设备安装工程
施工及验收规范
JBJ32-96
Installation and acceptance specificationfor continuous conveyer equipmentwww.do
1996-04-10
1996-10-01
中华人民共和国机械工业部发布实施

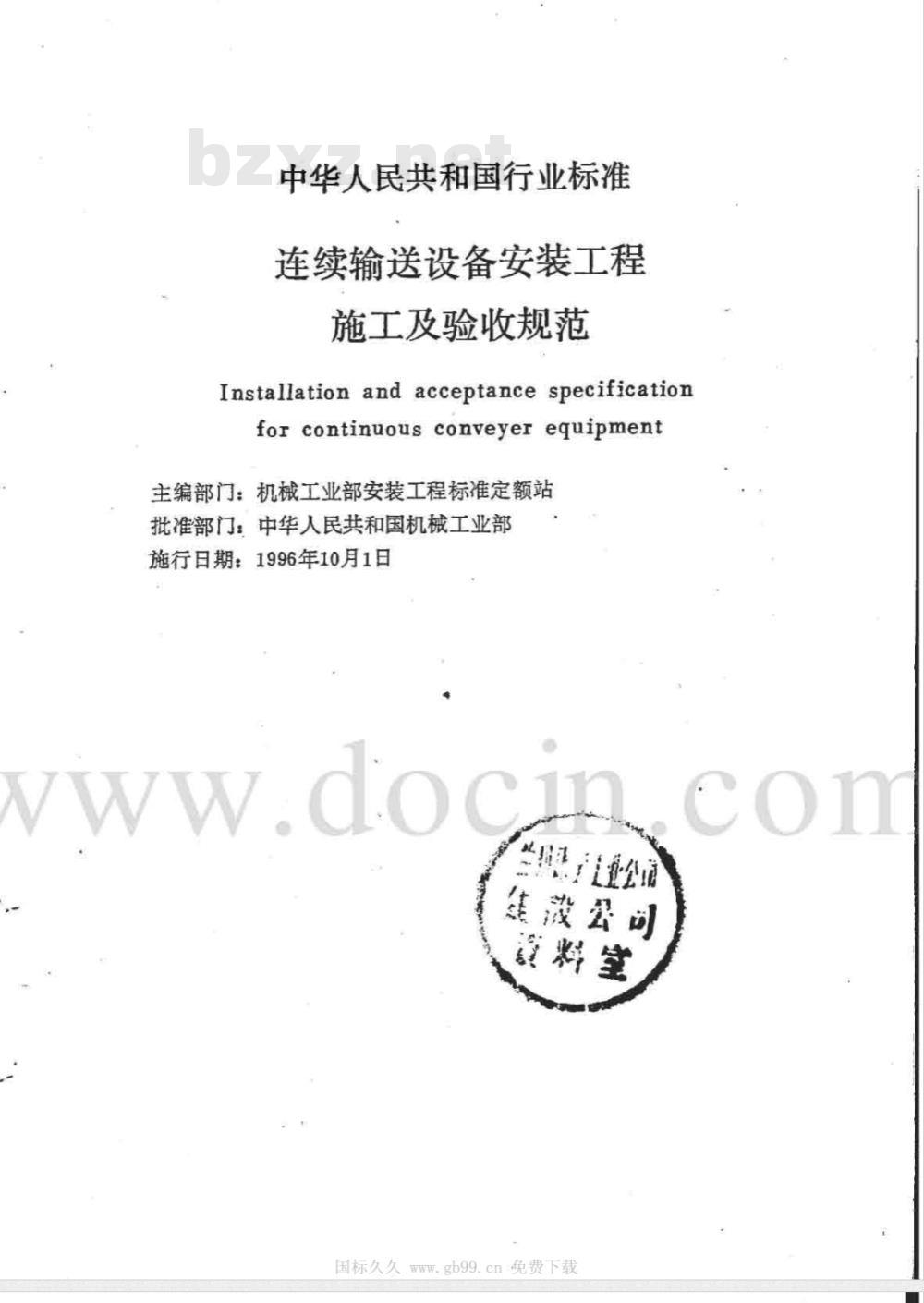

中华人民共和国行业标准
连续输送设备安装工程
施工及验收规范
Installation and acceptance specificationfor continuous conveyer equipment主编部门：机械工业部安装工程标准定额站批准部门：中华人民共和国机械工业部施行日期：1996年10月1日
vww.docin
华业公司
焦设公司
黄料室
国标久久www.gb99.cn免费下载

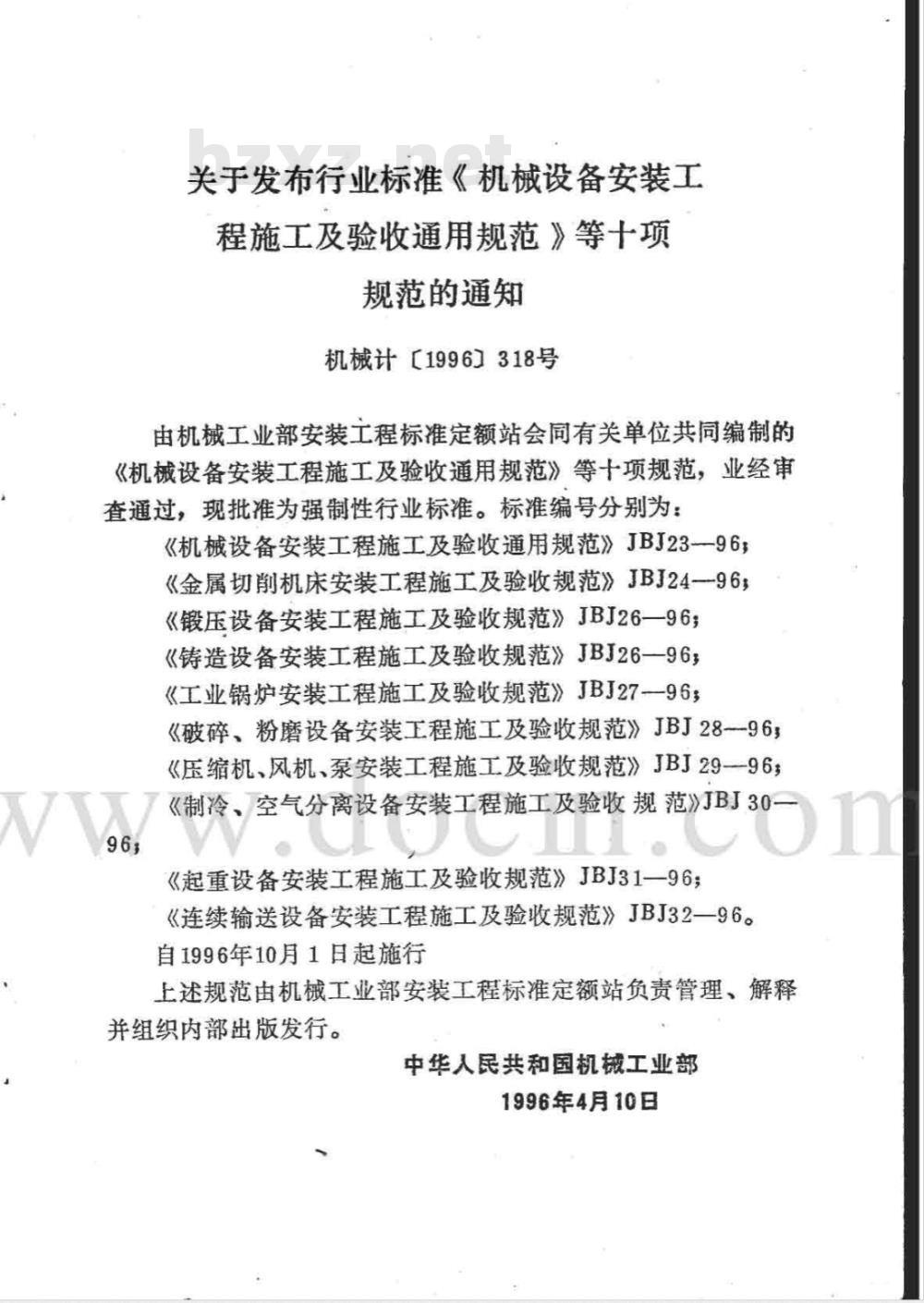

关于发布行业标准《机械设备安装工程施工及验收通用规范》等十项规范的通知
机械计【1996]】318号
由机械工业部安装工程标准定额站会同有关单位共同编制的《机械设备安装工程施工及验收通用规范》等十项规范，业经审查通过，现批准为强制性行业标准。标准编号分别为：《机械设备安装工程施工及验收通用规范》JBJ23-96；《金属切削机床安装工程施工及验收规范》JBJ24--96s《锻压设备安装工程施工及验收规范》JBJ26—96；《铸造设备安装工程施工及验收规范》JBJ26—96；《工业锅炉安装工程施工及验收规范》JBJ27-—96《破碎、粉磨设备安装工程施工及验收规范》JBJ28--96，《压缩机、风机、泵安装工程施工及验收规范》JBJ29—96《制冷、空气分离设备安装工程施工及验收规范》JBJ30-96
《起重设备安装工程施工及验收规范》JBJ31—96《连续输送设备安装工程施工及验收规范》JBJ32—96。自1996年10月1日起施行
上述规范由机械工业部安装工程标准定额站负责管理、解释并组织内部出版发行。
中华人民共和国机械工业部
1996年4月10日

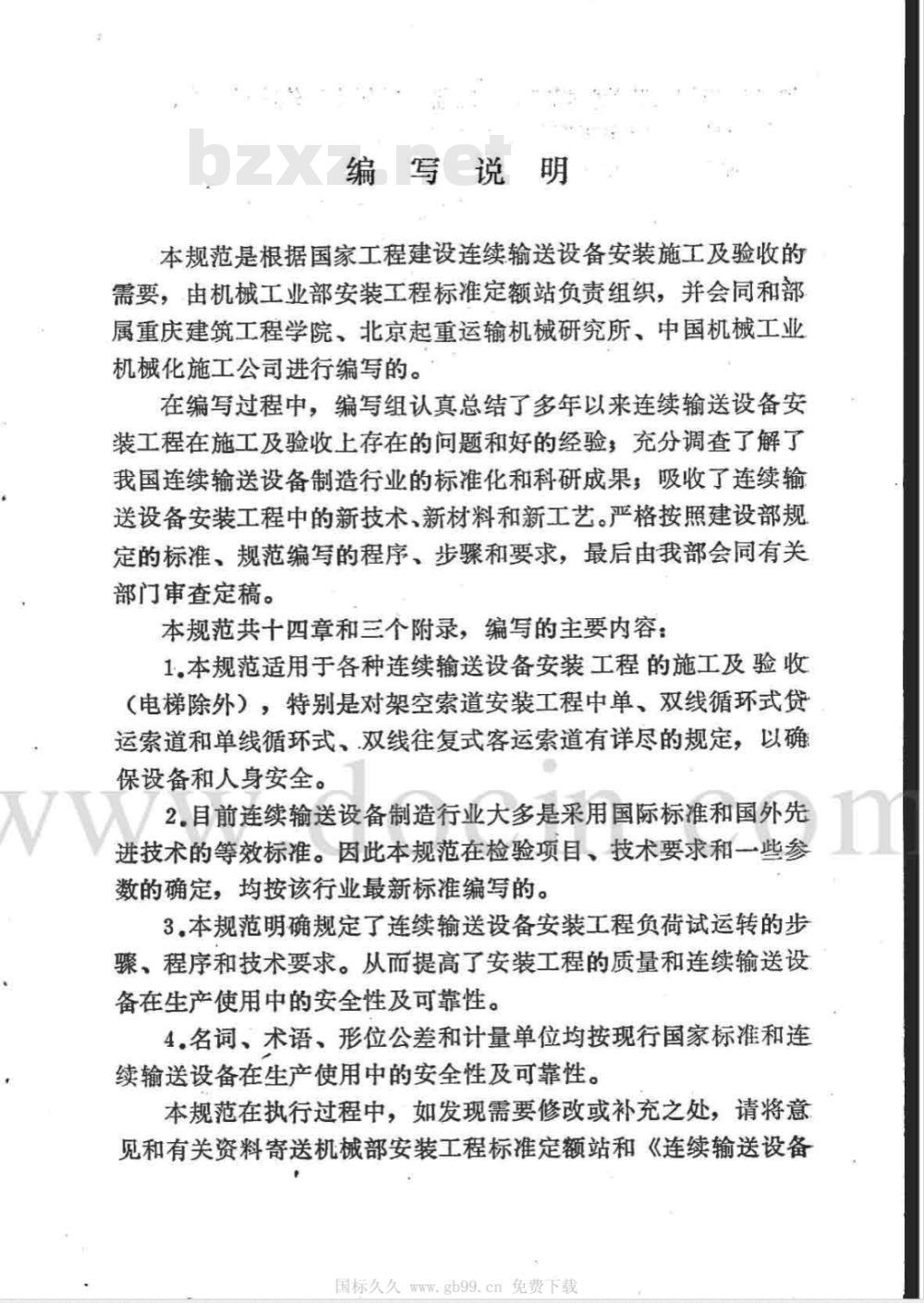

编写说明
本规范是根据国家工程建设连续输送设备安装施工及验收的需要，由机械工业部安装工程标准定额站负责组织，并会同和部属重庆建筑工程学院、北京起重运输机械研究所、中国机械工业机械化施工公司进行编写的。
在编写过程中，编写组认真总结了多年以来连续输送设备安装工程在施工及验收上存在的问题和好的经验，充分调查了解了我国连续输送设备制造行业的标准化和科研成果，吸收了连续输送设备安装工程中的新技术，新材料和新工艺。严格按照建设部规定的标准，规范编写的程序、步骤和要求，最后由我部会同有关部门审查定稿。
本规范共十四章和三个附录，编写的主要内容：1.本规范适用于各种连续输送设备安装工程的施工及验收（电梯除外），特别是对架空索道安装工程中单、双线循环式贷运索道和单线循环式、双线往复式客运索道有详尽的规定，以确保设备和人身安全。
2.目前连续输送设备制造行业大多是采用国际标准和国外先进技术的等效标准。因此本规范在检验项目、技术要求和一些参数的确定，均按该行业最新标准编写的。3。本规范明确规定了连续输送设备安装工程负荷试运转的步骤，程序和技术要求。从而提高了安装工程的质量和连续输送设备在生产使用中的安全性及可靠性。4.名词、术语、形位公差和计量单位均按现行国家标准和连续输送设备在生产使用中的安全性及可靠性。本规范在执行过程中，如发现需要修改或补充之处，请将意见和有关资料寄送机械部安装工程标准定额站和《连续输送设备国标久久www.gb99.cn免费下载

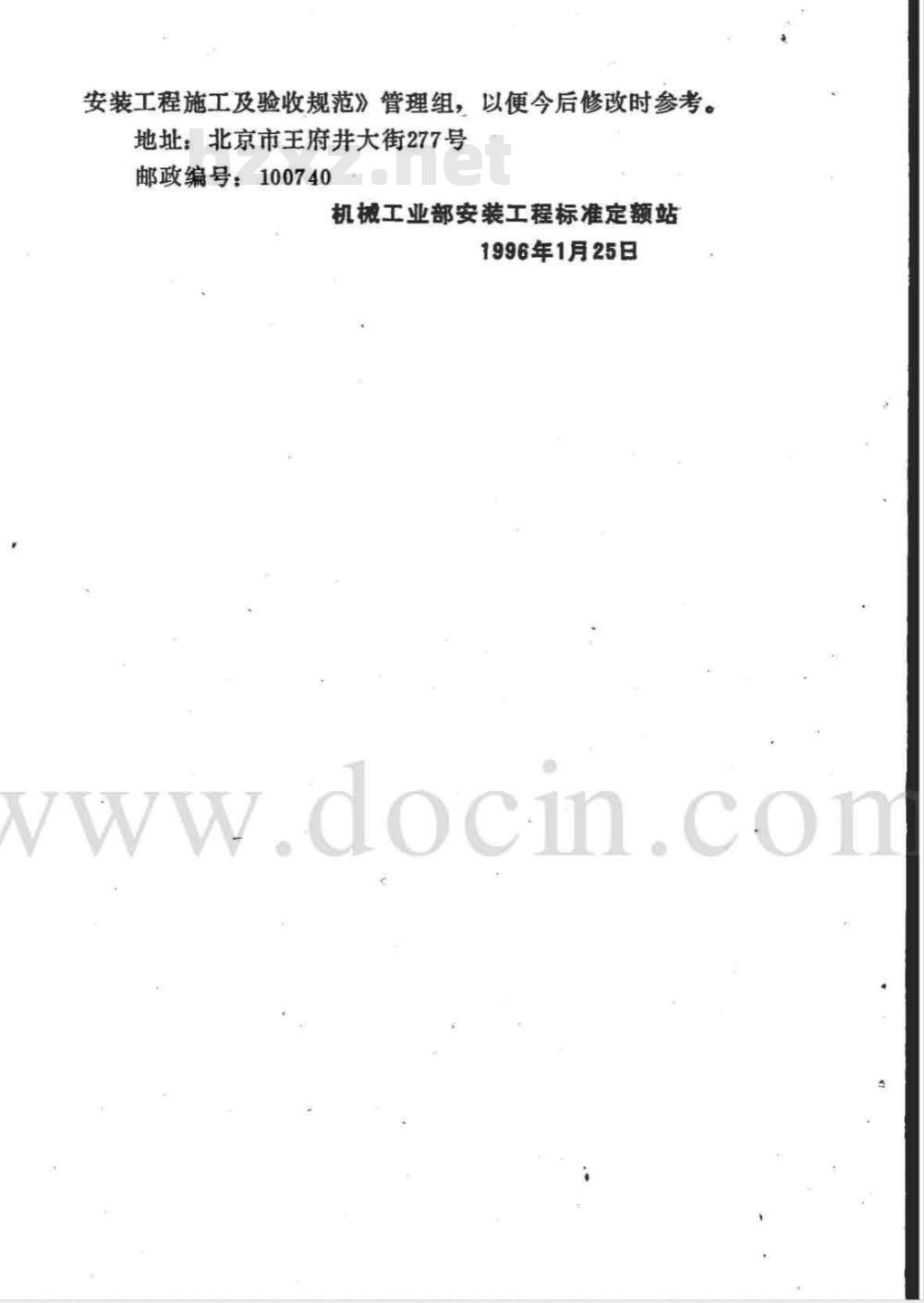

安装工程施工及验收规范》管理组，以便今后修改时参考。地址：北京市王府井大街277号
邮政编号：100740
机械工业部安装工程标准定额站1996年1月25日
ww.docin.com
第一章总
第二章
第三章
第四章
第五章
第六章
第七章
第八章
第九章
第十章
般规定
固定式带式输送机
板式输送机·
垂直斗式提升机
螺旋输送机
辊子输送机·
悬挂输送机
振动输送机·
埋刮板输送机
第十一章
第十二章
第一节
第二节
第三节
第四节
第五节
第十三章
第一节
第二节
第三节
第四节
第五节
第十四章
附录A
气力输送设备
架空索道
一般要求
钢结构和线路设备
钢丝绳
站内设备
试运转
矿井提升机和绞车
一般要求
缠绕式矿并提升机和矿用提升绞车多绳提升机
其他绞车
试运转
工程验收
站房，基础、预埋件、预埋螺栓的尺寸和位置国标久久www.gb99.cn免费下载
（58）
的允许偏差
附录B带式输送机输送带连接方法附录C本规范用词说明·免费标准bzxz.net
附加说明·
附：条文说明
yww.docin.com
第一章
第1，01条为保证连续输送设备安装工程的施工质量，：促进安装技术的进步，确保设备安全运行，制订本规范。第1.0.2条·本规范适用于通用固定带式输送机、板式输送机、垂直斗式提升机、螺旋输送机、悬挂输送机、振动输送机、埋刮板输送机、气力输送机、架空索道、矿井提升机和绞车等安装工程的施工及验收。
第1.0.3条本规范是连续输送设备安装工程的专业技术规定，其通用技术要求应符合国家现行标准《机械设备安装工程施工及验收通用规范》的规定。
第1.0.4条连续输送设备必须经试运转合格后，方可交付生产使用。
第1.0.5条连续输送设备安装工程的施工及验收除应符合本规范的规定外，尚应符合国家现行标准规范的有关规定。ww.cocin.con
国标久久www.gb99.cn免费下载
第二章
一般规定
第2.0.1条连续输送设备安装工程施工前的检查应符合下列要求：
一、设计和设备技术文件应齐全二、按设备装箱清单，检查设备、材料的型号、规格和数量应符合设计和产品标准的要求，并应具有产品合格证书，三、机电设备应无变形、损伤和锈蚀，包装应良好，钢丝绳不得有锈蚀、损伤、弯折、打环，扭结、裂嘴和松散现象，四、钢结构构件应有规定的焊缝检查记录和预装检查记录等质量合格证明文件，
五、站房、基础、预埋件、预埋螺栓的尺寸和位置的允许偏差，除应符合国家现行标准《机械设备安装工程施工及验收通用规范》的有关规定外，尚应符合本规范附录A的规定。第2.0.2条设备就位前，应按施工图和有关基础、支承建筑结构的实测资料，确定连续输送主要设备的纵，横向中心线和基准标高点，作为设备安装的基准。第2.0.3条敷设轨道应符合下列要求：一、钢轨敷设前，应按其制造标准检查直线度、扭曲和端面质量，合格后方可敷设，
二、固定钢轨用的压板、螺栓等紧固件，其安装位置应正确，并应与轨道密切贴合、切实锁紧；三、轨道中心线与输送机纵向中心线应重合，其偏差不应大于2mmg
四、两平行轨道的接头位置宜错开，其错开距离不应等于行走部分前、后两行走轮间的距离2
五、轨道的接头间隙不应大于2mm，接头处工作面的高低差不应大于0.5mm，左右偏移不应大于1mm，六、轨距的允许偏差为土2mm；
七、轨道直线度偏差每米不应大于2mm，在25m长度内不应大于5mm，全长不应大于15mm；
八、同一截面内两平行轨道轨顶的相对标高允许偏差应符合表2.0.3的规定；且轨道弯曲部分的偏差方向应向曲率中心一侧降低。
轨项的相对标高允许偏差（mm）轨距
允许偏差
第2.0，4条组装驱动链轮和拉紧链轮应符合下列要求：，链轮横向中心线与输送机纵向中心线应重合，其偏差不应天于2mm：
二、两链轮轴线应平行，且与输送机纵向中心线的垂直度偏差不应大于1／1000，
三、链轮轴的安装水平偏差不应大于0.5/1000。第2.0.5条组装履带式驱动装置应符合下列要求：，两链轮横向中心线与输送机纵向中心线应重合，其偏差不应大于1mm，
二，链轮轴线至轨道面间的距离的允许偏差为土1mm三、链轮轴线对输送机纵向中心的垂直度偏差不应大于171000;
四，链轮轴的安装水平偏差不应大于0.3/1000；五、两履带轨道的轨距的允许偏差为土2mm，六、履带轨道的纵向倾斜度偏差不应大于1/1000，：七、两履带轨道工作面的高低差不应大于1mm，八，两履带轨道中心线与两链轮横向中心线应重合，其偏差3
国标久久www.gb99.cn免费下载
不应大于1mm。
第2.0.6条托辊、滚轮和辊子装配后，其转动均应灵活。第2.0.7条连续输送设备试运转前的检查应符合下列要求：，各润滑点和减速器内所加油、脂的牌号和数量应符合设备技术文件的规定
二、连续输送设备的输送沿线及通道，应无影响试运转的障碍物；
三，所有紧固件应无松动现象，四、电气系统、安全联锁装置，制动装置、操作控制系统和信号系统均应经模拟或操作检查，其工作性能应灵敏、正确、可靠，
五、盘动各运动机构，使传动系统的输入、输出轴旋转一周，不应有卡阻现象，电动机的转动方向与输送机运转方向应相符合。
第2.0.8条连续输送设备试运转除应按国家现行标准《机械设备安装工程施工及验收通用规范》的规定执行外，尚应符合本规范的规定。试运转一般应由部件至组件，由组件至单机，由单：机至全输送线，且应先手动后机动，从低速至高速，由空负荷逐渐增加负荷至额定负荷按步骤进行。11第2.0.9条空负荷试运转应符合下列要求：、驱动装置运行应平稳：
二、链条传动的链轮与链条应啮合良好，，运行平稳，无卡阻现象，
三、所有滚轮和行走轮在轨道上应接触良好，运行平稳，四、运动部分与壳体不应有摩擦和撞击现象，五、减速器油温和轴承温升均不应超过设备技术文件的规定，润滑和密封应良好；
六、空负荷试运转的时间不应少于1h，且不应少于2个循环，可变速的连续输送设备，其最高速空负荷试运转时间不应少于全4
