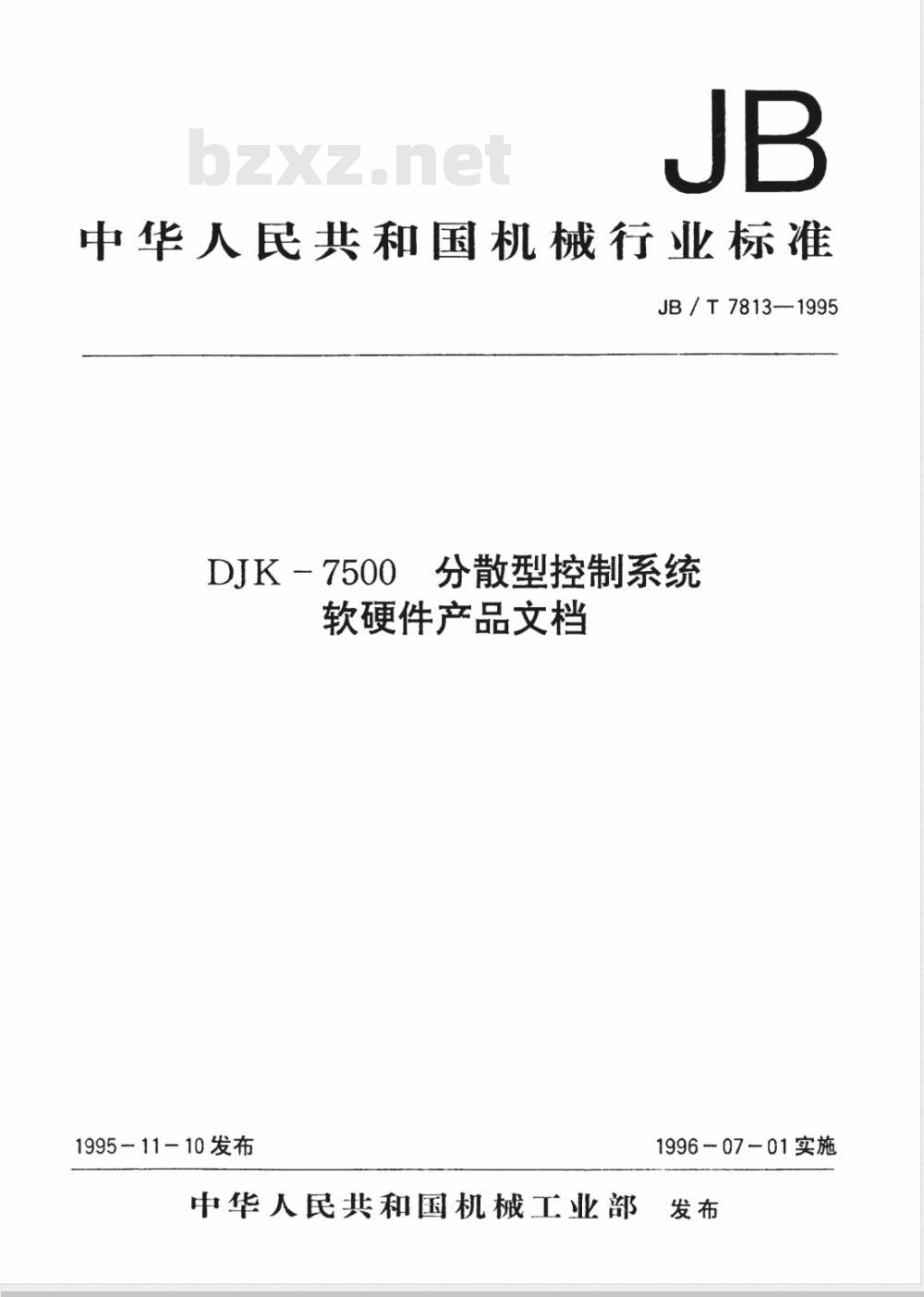

中华人民共和国机械行业标准
JB/T7813-1995
分散型控制系统
DJK - 7500
软硬件产品文档
1995-11-10发布
1996-07-01实施
中华人民共和国机械工业部

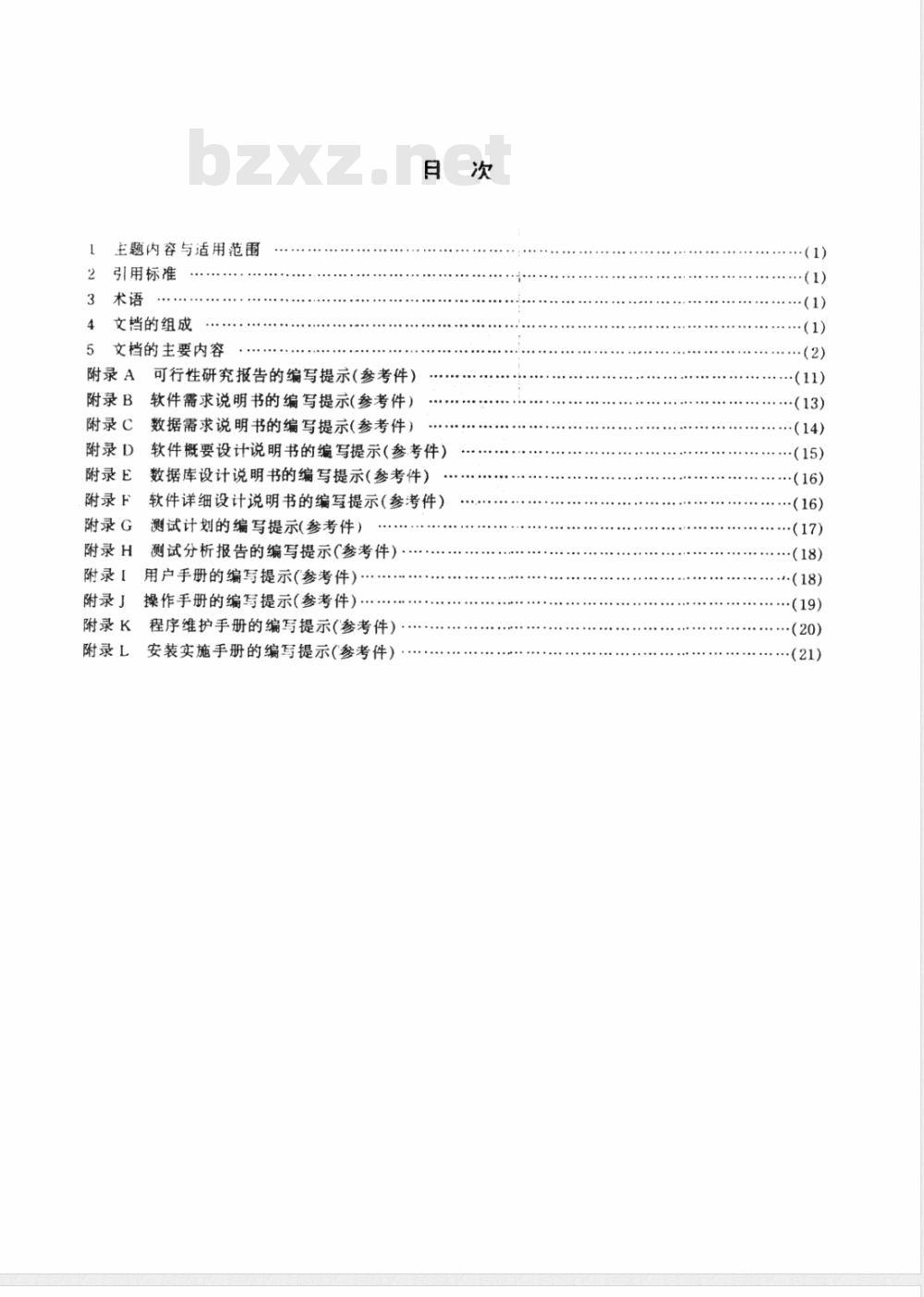

主题内容与适用范围
2引用标准
3术语
4文档的组成
5文档的主要内容
附录A
可行性研究报告的编写提示（参考件）软件需求说明书的编写提示(参考件）附录B
附录C
附录D
附录E
附录F
附录G
附录H
附录【
附录」
附录K
附录L
数据需求说明书的编写提示（参考件）日
软件概要设计说明书的编写提示（参考件）数据库设计说明书的编写提示(参考件）软件详细设计说明书的编写提示（参考件）测试计划的编写提示(参考件）
测试分析报告的编写提示(参考件)用户手册的编写提示(参考件）
操作手册的编写提示（参考件）：程序维护手册的编写提示(参考件）：安装实施手册的编写提示（参考件）次
（(1）
（14)
（15)
（16)
·(18)
·(20)
（21)

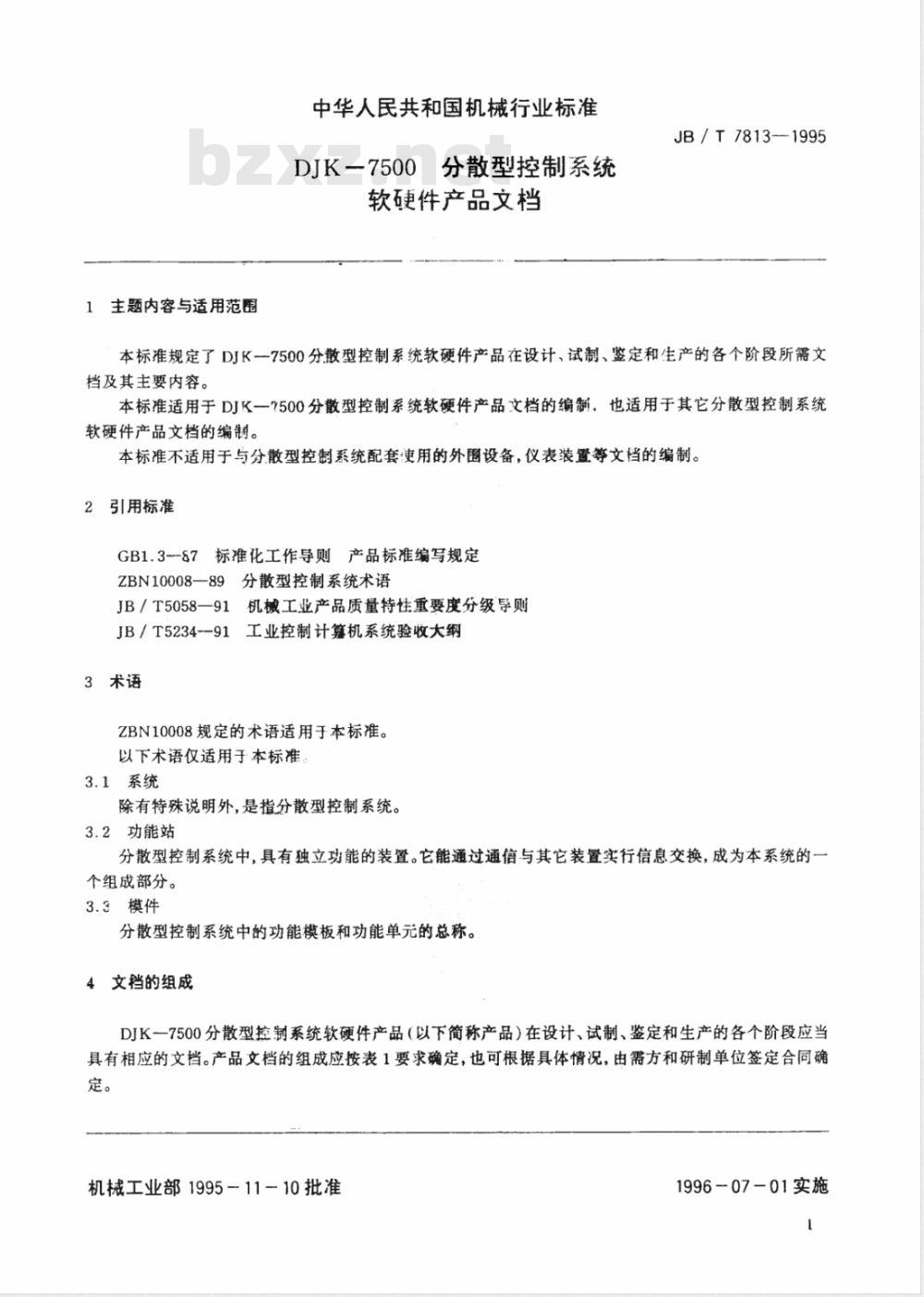

1主题内容与适用范围
中华人民共和国机械行业标准bzxZ.net
分散型控制系统
DJK-7500
软硬件产品文档
JB/T7813-1995
本标准规定了DJK一7500分散型控制系统软硬件产品在设计、试制、鉴定和生产的各个阶段所需文档及其主要内容。
本标准适用于DJK-500分散型控制系统软硬件产品文档的编制，也适用于其它分散型控制系统软硬件产品文档的编制。
本标准不适用于与分散型控制系统配套使用的外设备，仪表装等文档的编制。2引用标准
GB1.3--&7标准化工作导则产品标准编写规定ZBN10008一89分散型控制系统术语JB／T5058一91机械工业产品质量特性重要度分级导则JB／T5234--91工业控制计算机系统验收大纲3术语
ZBN10008规定的术语适用于本标准。以下术语仅适用于本标准
3.1系统
除有特殊说明外，是指分散型控制系统。3.2功能站
分散型控制系统中，具有独立功能的装置。它能通过通信与其它装置实行信息交换，成为本系统的个组成部分。
3.3模件
分散型控制系统中的功能模板和功能单元的总称。4文档的组成

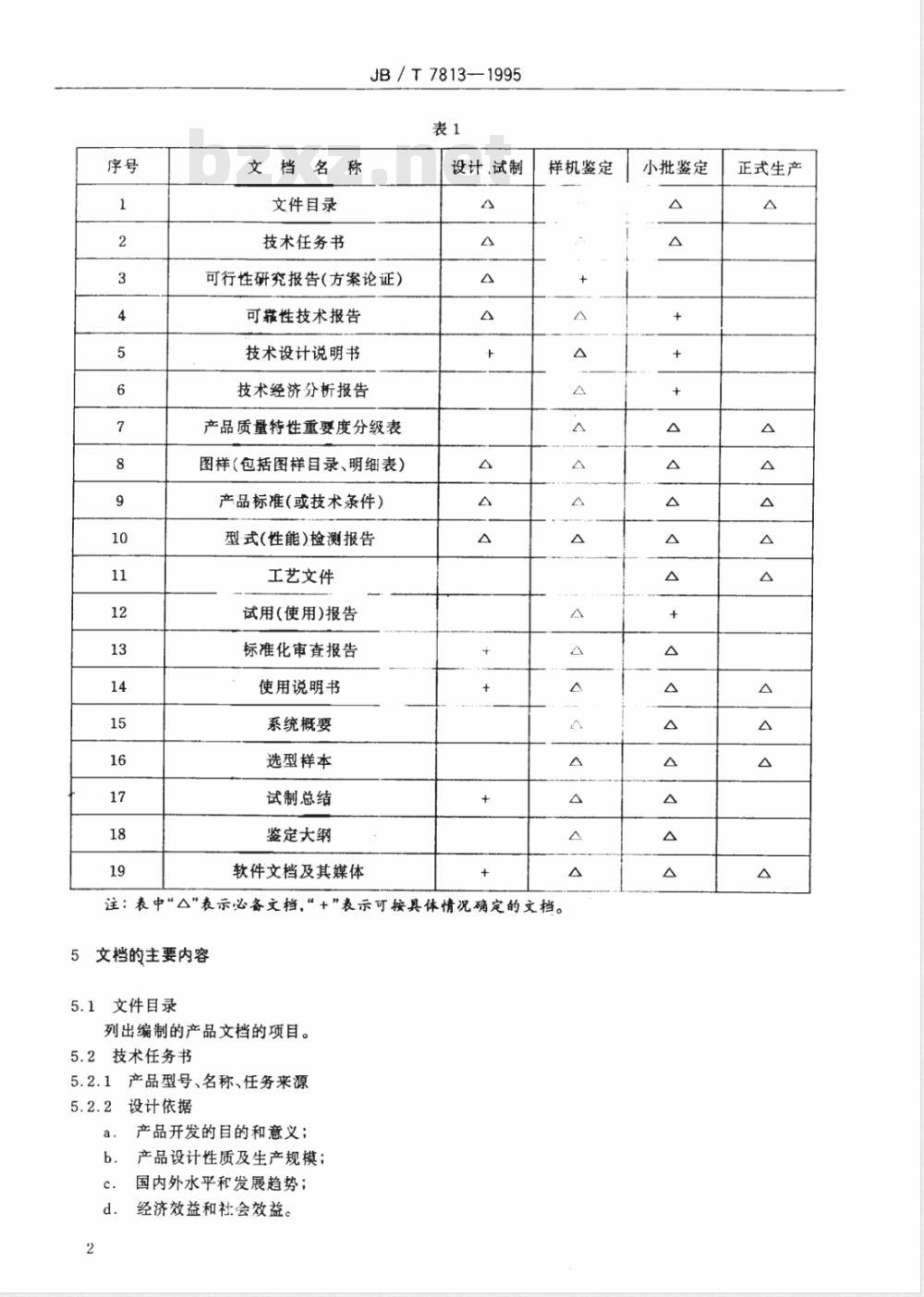

DJK一7500分散型控制系统软硬件产品（以下简称产品）在设计、试制、鉴定和生产的各个阶段应当具有相应的文档。产品文档的组成应按表1要求确定，也可根据具体情况，由需方和研制单位签定合同确定。
机械工业部1995-11-10批准
1996-07-01实施
文档名称
文件目录
技术任务书
JB/T7813—1995
设计，试制
可行性研究报告（方案论证）
可靠性技术报告
技术设计说明书
技术经济分析报告
产品质量特性重要度分级表
图样（包括图样目录、明细表）产品标准（或技术条件）
型式(性能)检测报告
工艺文件
试用(使用)报告
标准化审查报告
使用说明书
系统概要
选型样本
试制总结
鉴定大纲
软件文档及其媒体
样机鉴定
注：表中“△\表示必备文档。“+”表示可按具体情况确定的文档。5文档的主要内容
5.1文件目录
列出编制的产品文档的项目。
5.2技术任务书
5.2.1产品型号、名称、任务来源5.2.2设计依据
产品开发的目的和意义；
产品设计性质及生产规模；
国内外水平和发展趋势；
经济效益和社会效益。
小批鉴定
正式生产

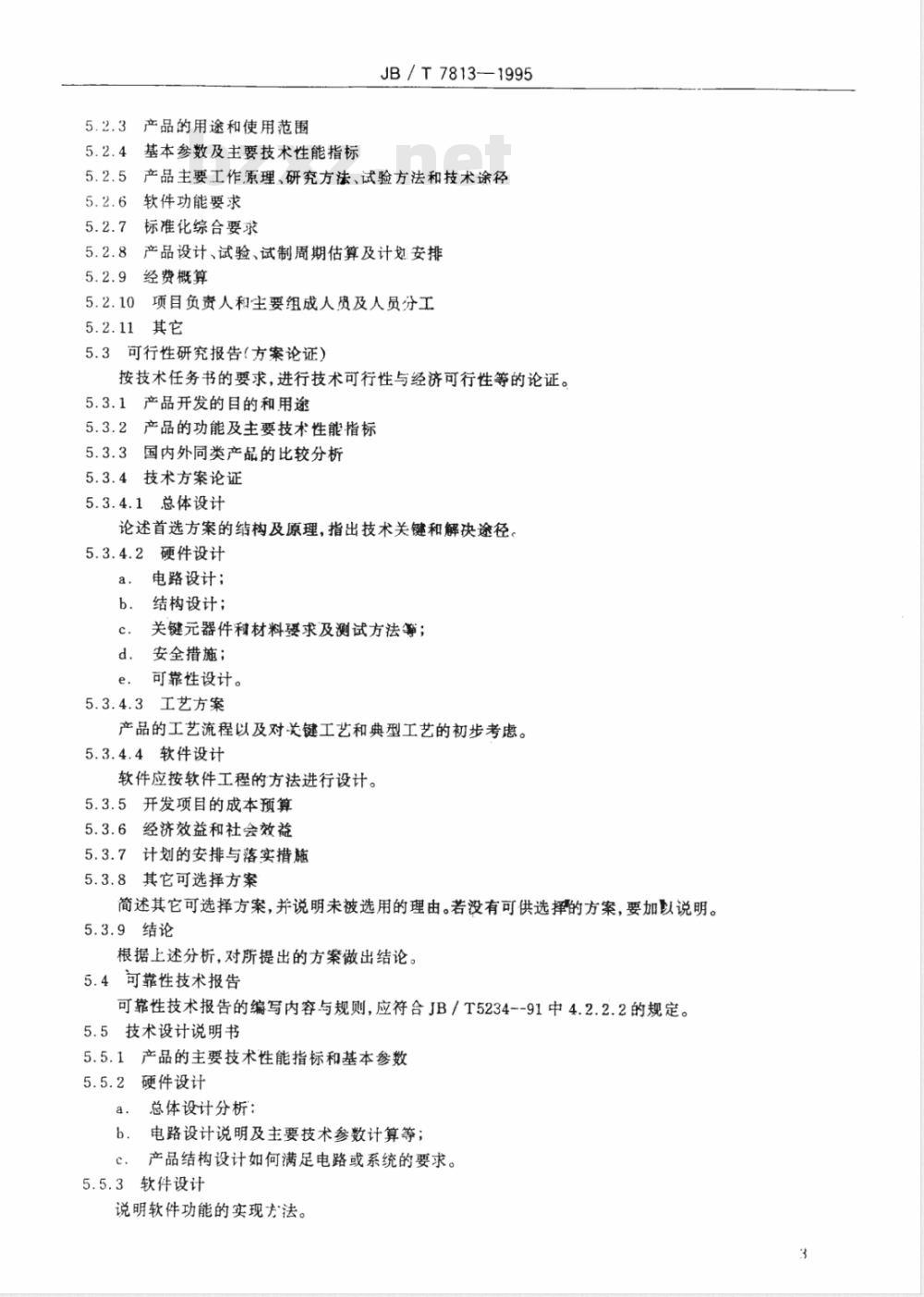

5.2.3产品的用途和使用范围
基本参数及主要技术性能指标
JB/T7813-—1995
5.2.5产品主要工作原理、研究方法、试验方法和技术途径5.2.6软件功能要求
标准化综合要求
5.2.8产品设计、试验、试制周期估算及计划安排经费概算
）项目负责人和生要组成人员及人员分工5.2.10
5.2.11其它
5.3可行性研究报告（方案论证）按技术任务书的要求，进行技术可行性与经济可行性等的论证。5.3.1产品开发的目的和用逐
5.3.2产品的功能及主要技术性能指标5.3.3国内外同类产品的比较分析5.3.4技术方案论证
5.3.4.1总体设计
论述首选方案的结构及原理，指出技术关键和解决途径，5.3.4.2硬件设计
电路设计；
结构设计；
关键元器件利材料强求及测试方法等；c.
安全措施；
可靠性设计。
5.3.4.3工艺方案
产品的工艺流程以及对关键工艺和典型工艺的初步考虑。5.3.4.4软件设计
软件应按软件工程的方法进行设计。5.3.5开发项目的成本预算
5.3.6经济效益和社会效益
5.3.7计划的安排与落实措施
5.3.8其它可选择方案
简述其它可选择方案，并说明未被选用的理由。若没有可供选择的方案，要加以说明。5.3.9结论
根据上述分析，对所提出的方案做出结论。5.4可靠性技术报告
可靠性技术报告的编写内容与规则，应符合JB/T5234--91中4.2.2.2的规定。5.5技术设计说明书
5.5.1产品的主要技术性能指标和基本参数5.5.2硬件设计
总体设计分析：
电路设计说明及主要技术参数计算等；b.
产品结构设计如何满足电路或系统的要求。5.5.3软件设计
说明软件功能的实现方法。
5.5.4其它说明
5.6技术经济分析报告
5.6.1产品成本的估算或核算
5.6.2技术经济分析
JB/T7813—1995
确定对产品性能、质量及成本有重大影响的主要零、部件，并与同类型产品相应零、部件的技术经济分析比较；
b．运用价值工翟等方法.从成本与功能相互关系，分析产品主要零、部件结构、性能等项目，论证达到技术上先进和经济.上合理的方案5.6.3预期达到的经济效果
5.7·产品质量特性重要度分级表产品质量特性重要度分级表及分级内容应符合JB／T5058的规定，重要度分级表的表格形式及内容见表2。
5.8图样（包括图样目录、明细表）特性内容
图样必须按照有关国家制图标准及其它标准的规定绘制，达到正确、完整、统一、清晰。不同产品图样的编制要求应符合以下规定。
5.8.1系统
总布置图；
按线图(表)；
包装图；
其它图。
5.8.2功能站
总布置图；
原理图；
装配图；
零件图；
印制板图；
接线图(表)；
程序流程图；
程序清单；
包装图；
其它图。
5.8.3模件
原理图；
装配图；
零件图；
印制板图；
包装图；
f．其它图。
机械结构
装配图：
b．零件图：
包装图；
其它图。
5.9产品标准（或技术条件）
JB/T7813—1995
产品标准的编写应符合GB1.3的规定。5.9.1主题内容与适用范围
a.标准的内容提要；
b．标准的适用范围和应用领域，必要时，还应明确写出不适用范围。5.9.2引用标准
说明标准中直接引用和配合使期的标准、5.9.3术语（符号或代号）
标准中采用的术语、符号、代号在现行国家标准、行业标准中尚无规定时，应在标准中给出定义或说明。
5.9.4结构型式和基本参数
产品的结构型式及尺寸；
基本参数。
5.9.5技术要求
功能要求；
技术性能要求。
试验方法
检验规则
型式检验；
出厂检验。
5.9.8标志、包装、运痛、贮存
5.9.9其它
说明其它未尽事项
型式(性能)检测报告
产品型号、名称及研制单位；
检测项目名称及依据；
检测设备及环境条件，规定测试所用的仪器、仪表、测试工具、测试方法及环境条件；检测记录：根据《产品标准》对产品性能要求，按规定程序逐项测试并加以记录；d.
质量分析：根据测试结果，对产品质量做出综合性评价，一-般指是否合格、主要技术指标的水平e.
等结论，对不合格项目应提出初步分析意见；f．检测人员、单位及日期。
5.11工艺文件
根据产品的生产性质、生产类型和产品复杂的程度等情况进行编制。5.12试用（使用）报告
产品型号、名称及研制单位；
试用项目；
试用目的和要求；
试用环境；
试用步骤、方法和内容；
试用情况分析及评价：
JB/T7813—1995
试用单位对产品的试用结论和改进建议；试用单位及日期。
5.13标准化审查报告
产品的种类及主要用途；
产品图样及设计文件的正确性、完整性、统性贯彻各类标准的情况及未贯彻原因：《产品标准》的编制是否符合有关规定，产品基本参数及性能指标是否符合《产品标准》规定的要工艺文件的正确性、完整在、统一性；新产品标准化程度及其综合评价；目前存在同题及解决错施；
标准化审查结论性意见。
注：根据产品开发，生.产各阶段的不同特点，《标准化审查报告》的内容应有区别。样机试制鉴定时重点审查图样、设计文件是否符合有关标准规定；小就试制鉴定时重点审查工艺、工装图样及文件等。5.14
使用说明书
产品型号、名称；
产品的主要用途和适用范围；
产品的性能和主要技术指标及工作原理；详细给出产品安装、使用、调试、维护及故障排除等所需技术说明；附产品模板、外阖设备及配套仪表等清单；其它。
注：使用说明书内容较多时，可按单项内容编制文件，如：“硬件安装说明书”、“调试说明书”等。5.15系统概要
5.15.1概述
系统主要功能及应用范围
系统主要的特征
系统的构成
过程控制级；
监控级；
管理级；
通信系统。
5.15.5·其它
5选型样本
5.16.1系统
概述；
系统主要功能；
系统主要特征；
系统构成；
其它说明。
功能站
概述；
硬件配置；
功能规范；
选用功能规范；
硬件规范；
型号及规格；
外形尺寸；
其它说明。
概述；
功能及用途；
基本参数；
型号及规格；
外形尺寸；
其它说明。
机械结构
概述；
用途；
型号及规格；
外形尺寸；
其它说明。
应用软件包
概述；
功能规范；
运行环境；
型号；
应用举例；
其它说明。
试制总结
任务来源及研制时间；
产品研制的主要工作过程；
JB/T7813—1995
试制中出现的关键技术问题及解决办法；产品功能及技术性能指标达到情况，对未达到技术任务书要求的项目应说明原因和解决办法；其它；
结论。
注：根据产品开发、生产各阶段的不同特点，《试制总结》的内容应有测重。样机试制鉴定时重点总结样机的功能及技术性能指标达到情况，关键技术问题的解决情况等；小批试制鉴定时重点总结样机试制鉴定中提出的问题和建议的处理情况，工艺技术问题的解决情况等。5.18
鉴定大纲
产品型号、名称
任务来源及鉴定依据
鉴定程序及内容
成立鉴定委员会并通过鉴定大纲；审查《产品标准》是否符合技术任务书要求；审查产品图样及技术文件的完整性、正确性和统一性；按产品标准对产品技术性能进行严密的测试检验，如果鉴定前已进行过试验并且有试验文件，7
JB/T7813—1995
如型式（性能)检测报告等，又不宜在鉴定时再进行试验的项目，应提出试验文件的名称与编号；审查产品基本参数和技术性能指标是否符合产品标准要求，并对产品技术水平做出评价。e.
5.18.4鉴定委员会通过鉴定结论并签署技术成果鉴定证书5.19软件文档及其媒体
5.19.1软件开发过程中产生的文档5.19.1.1可行性研究报告
说明软件开发项目在技术、经济和社会条件等方面实现的可行性，评述可能选择的各种方案，说明并充分论证所选定的方案。
软件开发的基本要求；
开发目标；
产品开发所需条件和限制；
可行性研究方法；
评价尺度；
现有系统分析（指当前实际使用的系统）；建议开发的系统方案；
技术条件方面的可行性；
经济方面的可行性：
建议系统能够带来的效益；
k．其它可选择的系统方案；
1．结论。
可行性研究报告的编写提示见附录A(参考件）。5.19.1.2软件需求说明书
软件需求说明书是进行软件设计，验收的依据。软件总体需求；
b.功能需求；
性能要求；
输入／输出；
故障处理；
环境要求；
其它。
软件需求说明书的编写提示见附录B(参考件)。5.19.1.3数据需求说明书
数据需求说明书是提供并定义软件系统须处理的各种数据元素，并向用户传达数据采集要求。a：数据要求；
b．数据采集；
数据的影响。
数据需求说明书的编写提示见附录C(参考件)。5.19.1.4软件概要设计说明书
说明程序系统的总体设计，为详细设计提供基础。软件需求；
b．总体设计。
软件概要设计说明书的编写提示见附录D（参考件）。5.19.1.5数据库设计说明书
规定所要设计数据库的所有标识、逻辑结构和物理结构。8
数据库设计；
b．运用设计。
JB/T7813—1995
数据库设计说明书的编写提示见附录E（参考件）。5.19.1.6软件详细设计说明书
详细说明程序的设计细节。
程序系统的结构；
b．程序1(标识符)设计说明：
程序2(标识符)设计说明；
软件详细设计说明书的编写提示见附录F(参考件)。5.19.1.7测试计划
描述测试的计划安排，测试过程的步骤说明，测试结果的数据整理方法和评价准则。a.
测试计划；
测试1(标识符)；
测试2(标识符)；
测试计划的编写提示见附录G(参考件)。5.19.1.8测试分析报告
对软件项目的测试结果进行分析，说明该软件的性能和功能的实现程度，是否达到了预定开发目标，能否交付使用。
a.测试分析;
b．结论。
测试分析报告的编写提亲见附录H(参考件)。5.19.1.9用户手册
用户手册是使用户了解款件的功能，适用范围及如何使用。a.
软件系统的用途和适用范围；
软件系统的功能；
软件的性能指标；
软件运行所需环境要求；
使用方法；
故障处理；
g．其它。
用户手册的编写提示见附录I(参考件)。5.19.1.10操作手册
操作手册是向操作人员提供软件事统的操作方法及步骤。软件系统的结构；
b．安装与初始化；
运行说明；
d．其它。
操作手册的编写提示见附录J(参考件）5.19.1.11程序维护手册
程序维护手册是为程序维护人员有效地维护软件系统提供必要的信息。a.软件系统介绍；
b．运行环境；
