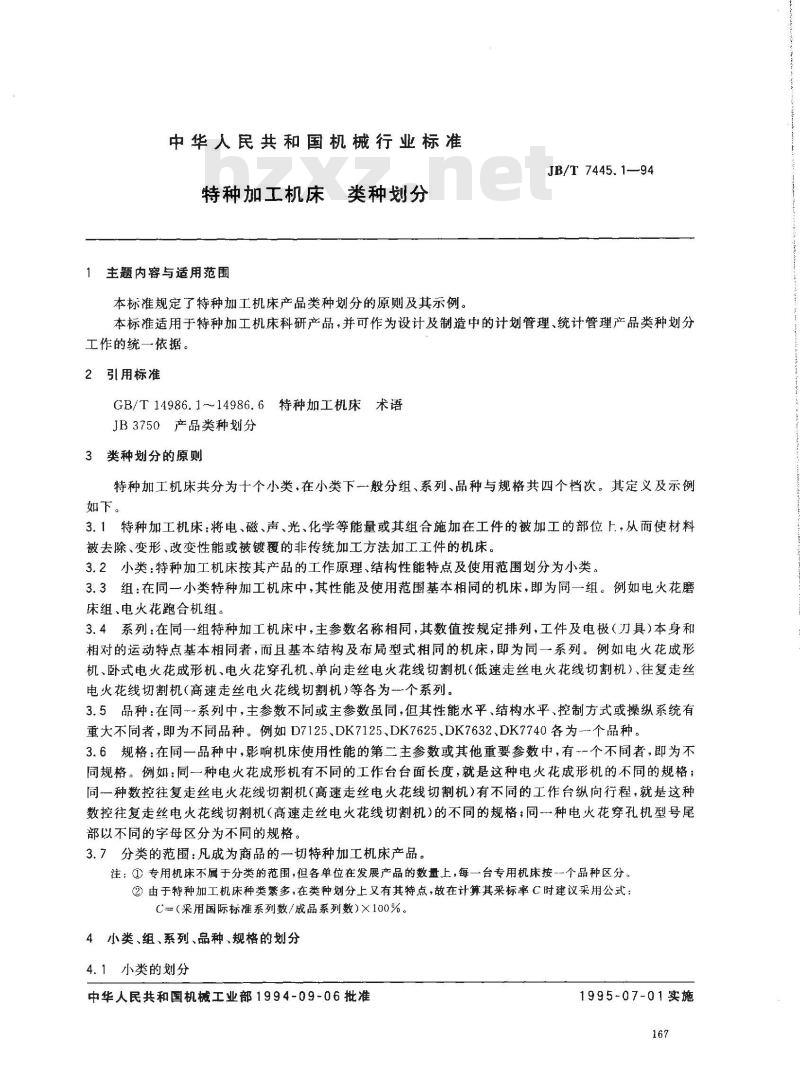

【机械行业标准(JB)】 特种加工机床 类种划分

中华人民共和国机械行业标准
特种加工机床手
类种划分
1主题内容与适用范围
本标准规定了特种加工机床产品类种划分的原则及其示例。JB/T7445.1—94
本标准适用于特种加工机床科研产品，并可作为设计及制造中的计划管理、统计管理产品类种划分工作的统一依据。
2引用标准
GB/T14986.1~~14986.6特种加工机床术语JB3750产品类种划分
3类种划分的原则
特种加工机床共分为十个小类，在小类下一般分组、系列、品种与规格共四个档次。其定义及示例如下。
3.1特种加工机床：将电、磁、声、光、化学等能量或其组合施加在工件的被加工的部位上，从而使材料被去除、变形、改变性能或被镀覆的非传统加工方法加工工件的机床。3.2小类：特种加工机床按其产品的工作原理、结构性能特点及使用范围划分为小类。3.3组：在同一小类特种加工机床中，其性能及使用范围基本相同的机床，即为同一组。例如电火花磨床组、电火花跑合机组。
3.4系列：在同一组特种加工机床中，主参数名称相同，其数值按规定排列，工件及电极（刀具)本身和相对的运动特点基本相同者，而且基本结构及布局型式相同的机床，即为同一系列。例如电火花成形机、卧式电火花成形机、电火花穿孔机、单向走丝电火花线切割机（低速走丝电火花线切割机）、往复走丝电火花线切割机（高速走丝电火花线切割机)等各为一个系列。3.5品种：在同一系列中，主参数不同或主参数虽同，但其性能水平，结构水平，控制方式或操纵系统有重大不同者，即为不同品种。例如D7125、DK7125、DK7625、DK7632、DK7740各为一个品种。3.6规格：在同一品种中，影响机床使用性能的第二主参数或其他重要参数中，有-一个不同者，即为不同规格。例如：同一种电火花成形机有不同的工作台台面长度，就是这种电火花成形机的不同的规格；同一种数控往复走丝电火花线切割机（高速走丝电火花线切割机）有不同的工作台纵向行程，就是这种数控往复走丝电火花线切割机（高速走丝电火花线切割机）的不同的规格；同一种电火花穿孔机型号尾部以不同的字母区分为不同的规格。3.7分类的范围：凡成为商品的一切特种加工机床产品。注：①专用机床不属于分类的范围，但各单位在发展产品的数量上，每一台专用机床按-个品种区分。②由于特种加工机床种类繁多，在类种划分上又有其特点，故在计算其采标率C时建议采用公式：C=(采用国际标准系列数/成品系列数)X100%。4小类、组、系列、品种、规格的划分4.1小类的划分
中华人民共和国机械工业部1994-09-06批准1995-07-01实施

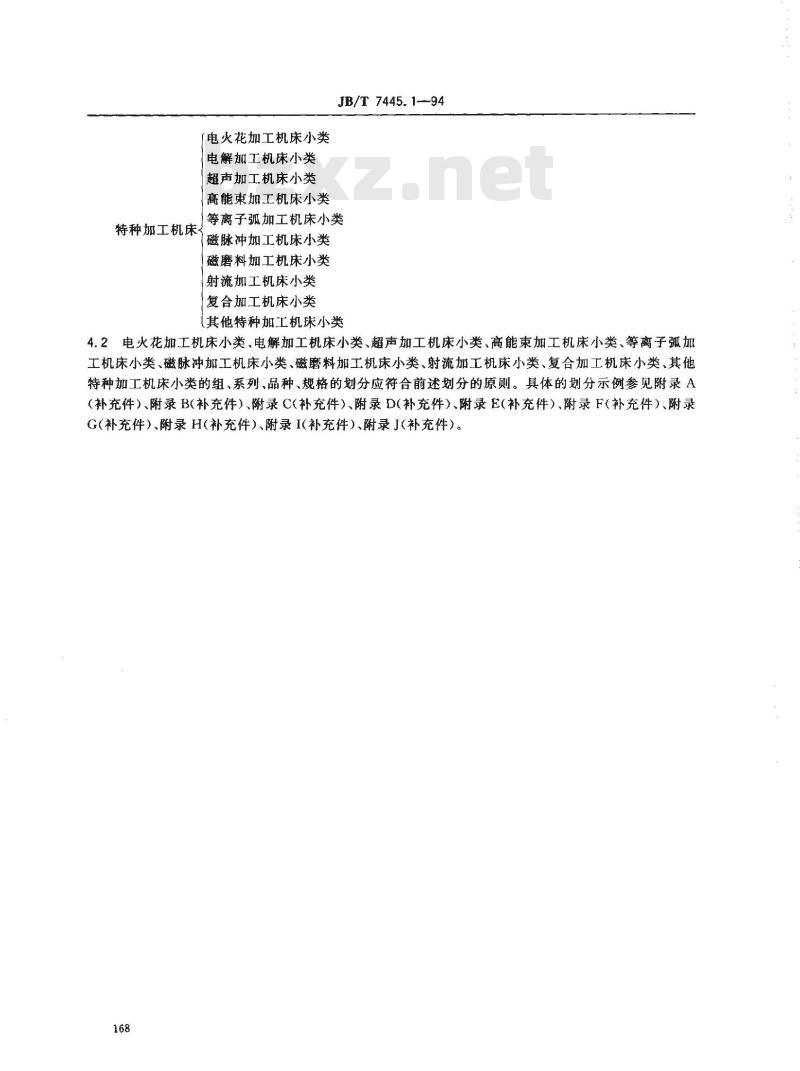

「电火花加工机床小类
[电解加工机床小类
超声加工机床小类
「高能束加工机床小类
JB/T 7445. 1-94
等离子弧加工机床小类
特种加工机床
【磁脉冲加工机床小类
磁磨料加工机床小类
射流加工机床小类
【复合加工机床小类
（其他特种加工机床小类
4.2电火花加工机床小类、电解加工机床小类、超声加工机床小类、高能束加工机床小类、等离子弧加工机床小类、磁脉冲加工机床小类、磁磨料加工机床小类、射流加工机床小类、复合加工机床小类、其他特种加工机床小类的组、系列、品种、规格的划分应符合前述划分的原则。具体的划分示例参见附录A（补充件）、附录B（补充件）、附录C（补充件）、附录D（补充件）、附录E（补充件）、附录F（补充件）、附录G(补充件）、附录H（补充件）、附录I(补充件）、附录J(补充件）。168
JB/T 7445.1—94

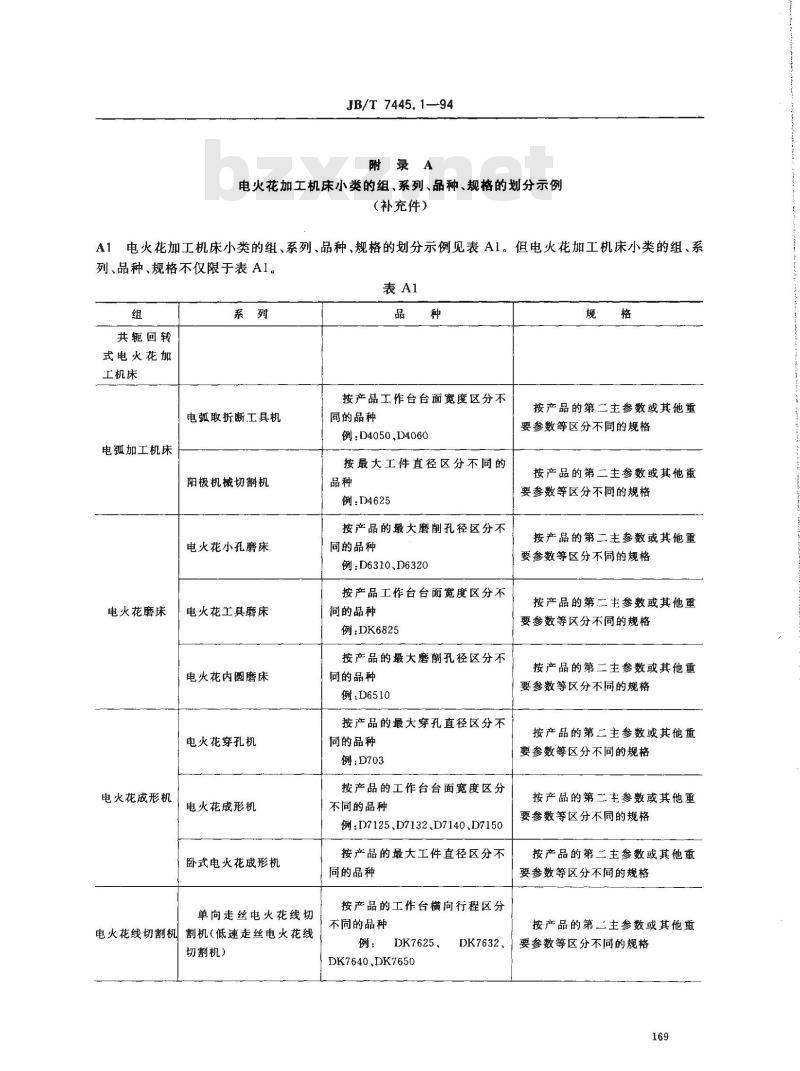

附录A
电火花加工机床小类的组、系列、品种、规格的划分示例(补充件）
A1电火花加工机床小类的组、系列、品种、规格的划分示例见表A1。但电火花加工机床小类的组、系列、品种、规格不仅限于表A1。组
共轭回转
式电火花加
工机床
电弧加工机床
电火花磨床
电火花成形机
电弧取折断工具机
阳极机械切割机
电火花小孔磨床
电火花工具磨床
电火花内圆磨床
电火花穿孔机
电火花成形机
卧式电火花成形机
单向走丝电火花线切
电火花线切割机割机（低速走丝电火花线切割机）
按产品工作台台面宽度区分不
同的品种
例：D4050,D4060
按最大工件直径区分不同的
例：D4625
按产品的最大磨削孔径区分不
同的品种
例：D6310、D6320
按产品工作台台面宽度区分不
同的品种
例：DK6825
按产品的最大磨削孔径区分不
同的品种
例：D6510
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的最大穿孔直径区分不
同的品种
例：D703
按产品的工作台台面宽度区分
不同的品种
例:D7125,D7132D7140,D7150
按产品的最大工件直径区分不
同的品种
按产品的工作台横向行程区分
不同的品种
DK7625、
DK7640,DK7650
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
DK7632、！
往复走丝电火花线切
JB/T 7445.1—94

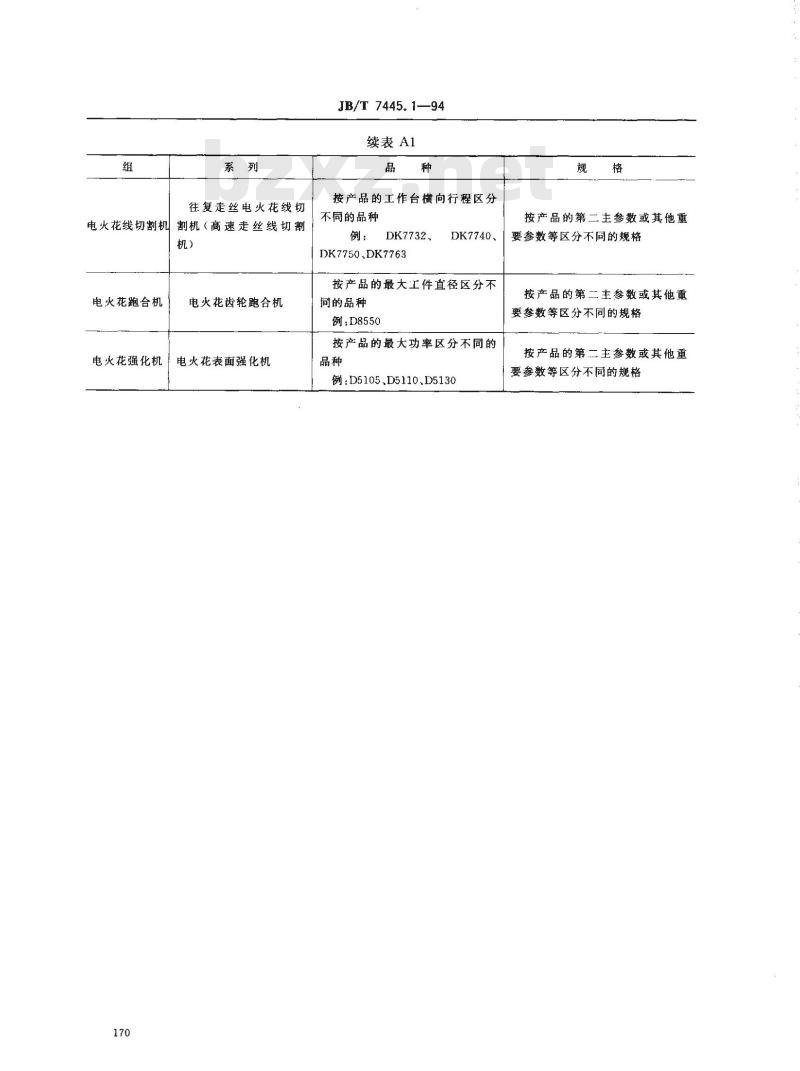

续表A1
按产品的工作台横向行程区分
不同的品种
割机（高速走丝线切割）
电火花线切割机
电火花跑合机
电火花强化机
电火花齿轮跑合机
电火花表面强化机
DK7732、
DK7750.DK7763
DK7740、
按产品的最大工件直径区分不
同的品种
例：D8550
按产品的最大功率区分不同的
例：D5105、D5110、D5130
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
JB/T 7445.194

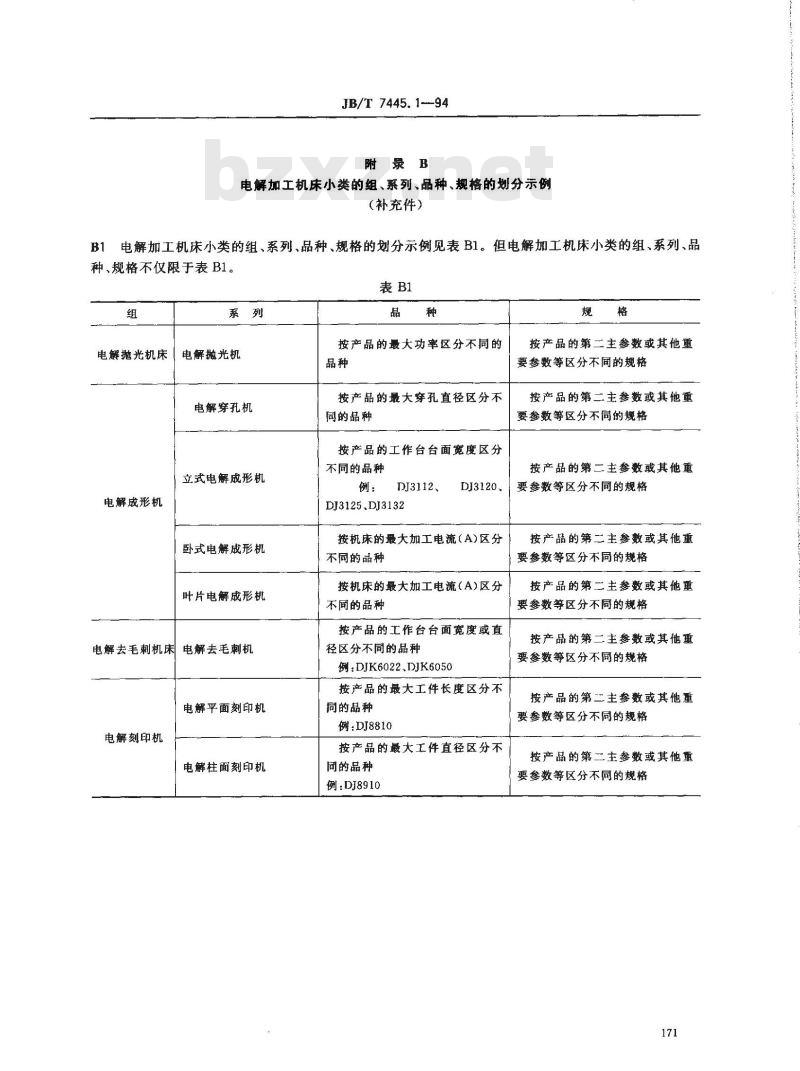

附录B
电解加工机床小类的组、系列、品种、规格的划分示例（补充件）
B1电解加工机床小类的组、系列、品种、规格的划分示例见表B1。但电解加工机床小类的组、系列、品种、规格不仅限于表 B1。
电解抛光机床
电解成形机
电解抛光机
电解穿孔机
立式电解成形机
卧式电解成形机
叶片电解成形机
电解去毛刺机
电解去毛刺机床
电解平面刻印机
电解刻印机
电解柱面刻印机
按产品的最大功率区分不同的
按产品的最大穿孔直径区分不
同的品种
按产品的工作台台面宽度区分
不同的品种
DJ3112、
DJ3125,DJ3132
按机床的最大加工电流（A)区分不同的品种
按机床的最大加工电流（A)区分不同的品种
按产品的工作台台面宽度或直
径区分不同的品种
例：DJK6022、DJK6050
按产品的最大工件长度区分不
同的品种
例：DJ8810
按产品的最大工件直径区分不
同的品种
例：DJ8910
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
JB/T7445.1—94
附录C
超声加工机床小类的组、系列、品种、规格的划分示例（补充件）
超声加工机床小类的组、系列、品种、规格的划分示例见表C1。但超声加工机床小类的组、系列、品C1
种、规格不仅限于表C1。
超声抛光机床
超声研磨机床
超声成形机
超声抛光机
超声研磨机
超声穿孔机
按产品的最大功率区分不同的
例：CS125
按产品的最大功率区分不同的
例：CS125
按产品的最大功率区分不同的
按产品的第三主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
JB/T 7445. 1--94
附录D
高能束加工机床小类的组、系列、品种、规格的划分示例（补充件）
高能束加工机床小类的组、系列、品种、规格的划分示例见表D1。1但高能束加工机床小类的组、系D1
列、品种、规格不仅限于表D1。表D1
离子束加工机床
电子束加工机床
激光加工机床
激光穿孔机
激光刻印机
激光切割机
JB/T 7445.1—94
附录E
等离子弧加工机床小类的组、系列、品种、规格的划分示例（补充件）
等离子弧加工机床小类的组、系列、品种、规格的划分示例见表E1。但等离子孤加工机床小类的El
组、系列、品种、规格不仅限于表E1。表E1
等离子弧加工机
等离子弧穿孔机
等离子弧切机
JB/T7445.1--94
附录F
磁脉冲加工机床小类的组、系列、品种、规格的划分示例（补充件）
F1磁脉冲加工机床小类的组、系列、品种、规格的划分示例见表F1。但磁脉冲加工机床小类的组、系列、品种、规格不仅限于表F1。表F1
磁脉冲加工机
磁脉冲穿孔机
磁脉冲成形机
磁脉冲冲裁机
JB/T7445.1—94
附录G
磁磨料加工机床小类的组、系列、品种、规格的划分示例（补充件）
G1磁磨料加工机床小类的组、系列、品种、规格的划分示例见表G1。但磁磨料加工机床小类的组、系列、品种、规格不仅限于表G1。表G1
磁磨料加工机
磁磨料磨床
磁磨料珩磨机
磁磨料抛光机
磁磨料去毛刺机
JB/T 7445.1-94
附录H
射流加工机床小类的组、系列、品种、规格的划分示例（补充件）
H1射流加工机床小类的组、系列、品种、规格的划分示例见表H1。但射流加工机床小类的组、系列、品种、规格不仅限于表H1。
水射流加
工机床
磨料流喷
射加工机床
JB/T 7445.1—94
附录1
复合加工机床小类的组、系列、品种、规格的划分示例（补充件）
复合加工机床小类的组、系列、品种、规格的划分示例见表1I1。但复合加工机床小类的组、系列、品种、规格不仅限于表I1。
电解外画磨床
电解车刀刃磨床
复合电解磨床电解工具磨床
电解立轴矩台平面磨床bzxZ.net
电解立轴圆台平面磨床
复合电解磨机
复合电解超精加工机
复合电解
加工机床
复合放电
加工机床
复合切削
加工机床
放电电解加工机
超声电解加工机
电解研磨复合抛光机
电解放电加工机
超声放电加工机
按产品的最大磨前直径区分不
同的品种
例，,FH2112
按产品的最大车刀宽度区分不
的品种
例：FH2545
按产品的最大回转直径区分不
同的品种
例：FH2625
按产品的工作台台面宽度区分
不同的品种
例：FH2716、FH2720
按产品的工作台台面直径区分
不同的品种
例：FH2832
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
按产品的第二主参数或其他重
要参数等区分不同的规格
