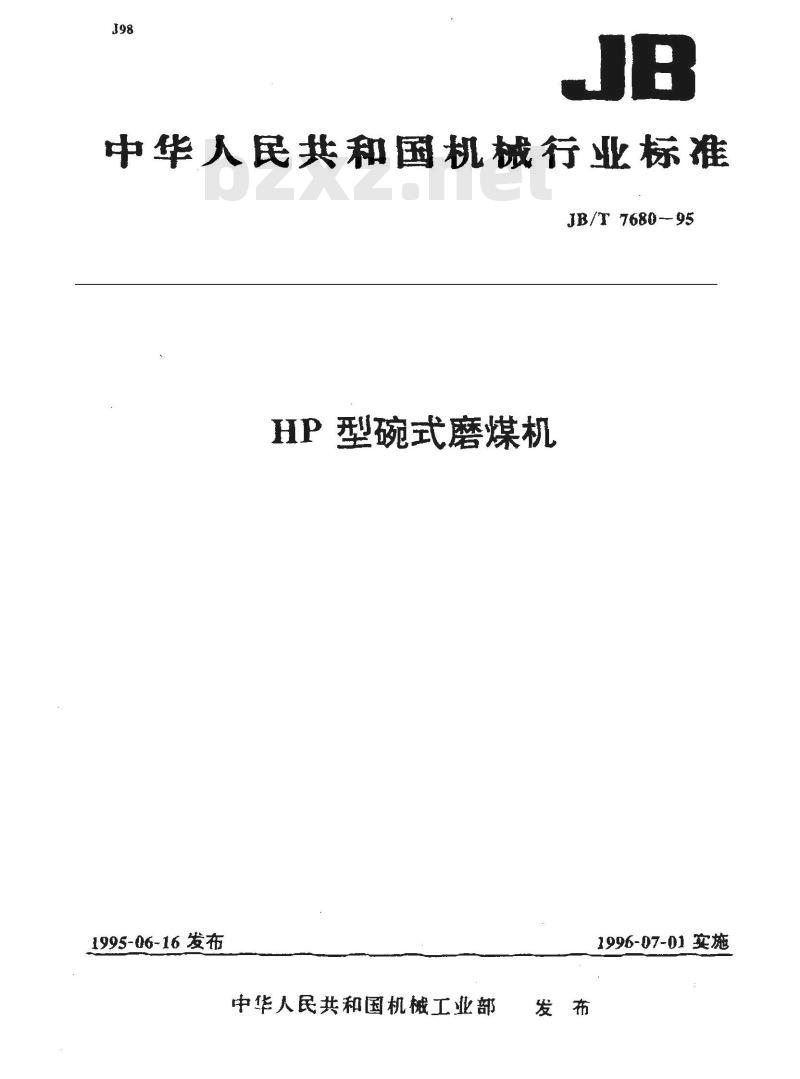

【机械行业标准(JB)】 HP型碗式磨煤机

中华人民共和国机械行业标准
JB/T 7680-95
HP型碗式磨煤机
1995-06-16发布
中华人民共和国机械工业部
1996-07-01 实施

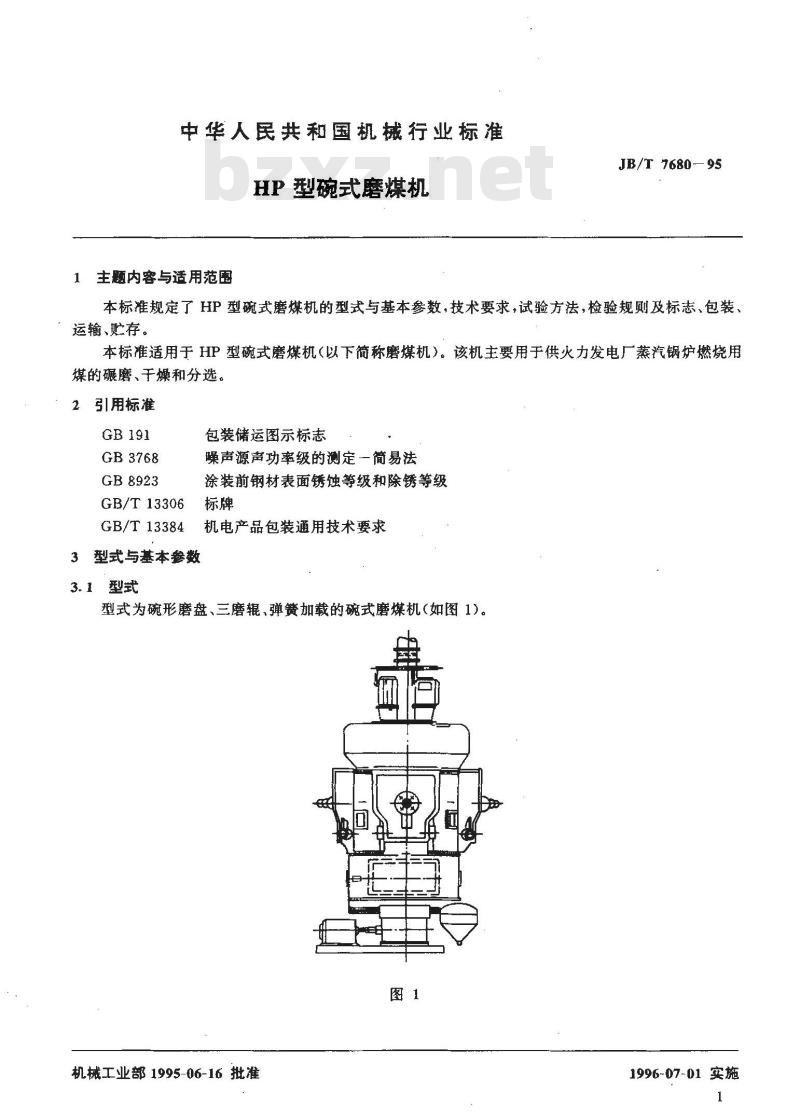

中华人民共和国机械行业标准
HP型碗式磨煤机
主题内容与适用范围
JB/T 7680-95
本标准规定了HP型碗式磨煤机的型式与基本参数，技术要求，试验方法，检验规则及标志、包装、运输、存。
本标准适用于HP型碗式磨煤机（以下简称磨煤机）。该机主要用于供火力发电厂蒸汽锅炉燃烧用煤的碾磨、于燥和分选，
引用标准
GB 3768
GB 8923
GB/T13306
GB/T13384
3型式与基本参数
3.1型式
包装储运图示标志
噪声源声功率级的测定一简易法涂装前钢材表面锈蚀等级和除锈等级标牌
机电产品包装通用技术要求
型式为碗形磨盘、三磨辊、弹簧加载的碗式磨煤机（如图1)。图1
机械工业部1995-06-16批准
1996~07-01 实施

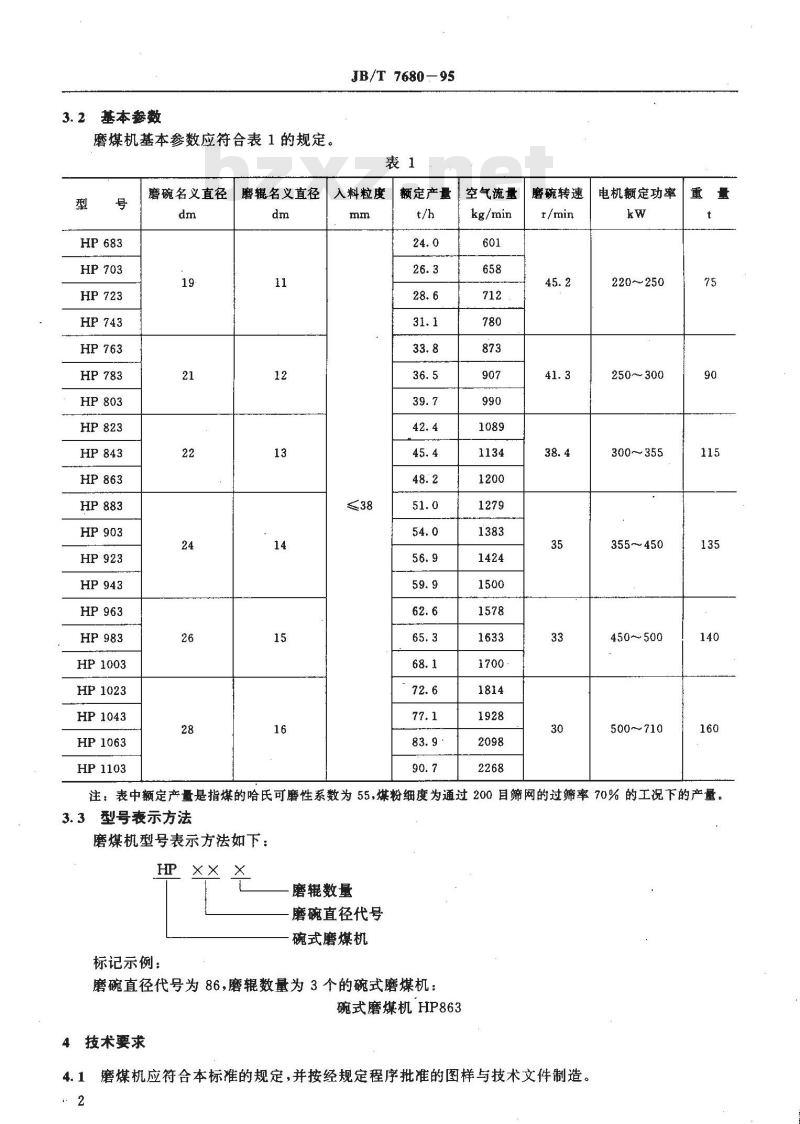

3.2基本参数
磨煤机基本参数应符合表1的规定。型
HP 823
HP 843
HP 983
HP1003
HP1023
HP1043
HP1063
HP1103
磨碗名义直径
磨辑名义直径
JB/T7680-95
入料粒度
额定产量
空气流量
kg/min
磨碗转速
电机额定功率
220~250
250～300
300~355
355~450
450~~500
500~710
注：表中额定产量是指煤的哈氏可磨性系数为55，煤粉细度为通过200目筛网的过筛率70%的工况下的产量。3.3型号表示方法
磨煤机型号表示方法如下：
磨辊数量
磨碗直径代号
碗式磨煤机
标记示例：
磨碗直径代号为86,磨辊数量为3个的碗式磨煤机：碗式磨煤机HP863
4技术要求
磨煤机应符合本标准的规定，并按经规定程序批准的图样与技术文件制造。4.1

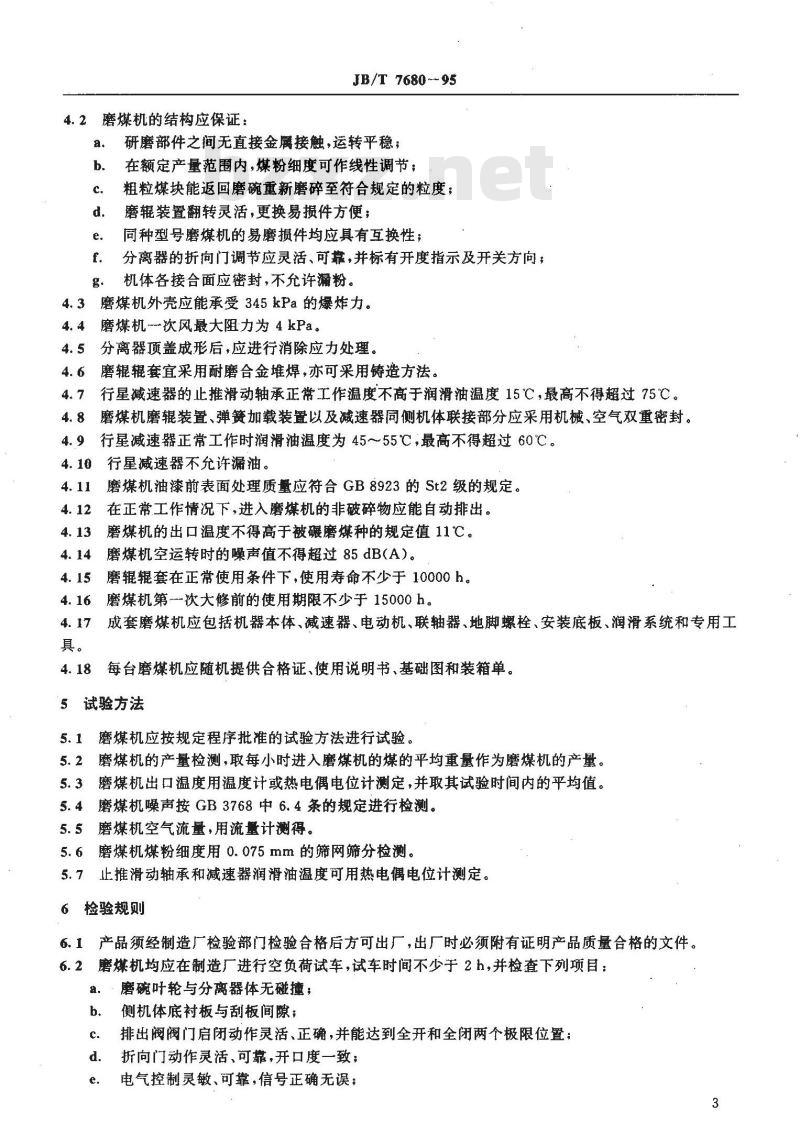

4.2磨煤机的结构应保证：
JB/T7680~95
研磨部件之间无直接金属接触，运转平稳；在额定产量范围内，煤粉细度可作线性调节；粗粒煤块能返回磨碗重新磨碎至符合规定的粒度；磨辊装置翻转灵活，更换易损件方便；同种型号磨煤机的易磨损件均应具有互换性；分离器的折向门调节应灵活、可靠，并标有开度指示及开关方向；f.
机体各接合面应密封，不允许粉。磨煤机外壳应能承受345kPa的爆炸力。4.3此内容来自标准下载网
磨煤机一次风最大阻力为 4kPa。分离器顶盖成形后，应进行消除应力处理。4.5
磨辊辊套宜采用耐磨合金堆焊，亦可采用铸造方法。行星减速器的止推滑动轴承正常工作温度不高于润滑油温度15℃，最高不得超过75℃。4. 7
磨煤机磨辊装置、弹簧加载装置以及减速器同侧机体联接部分应采用机械、空气双重密封。行星减速器正常工作时润滑油温度为45～55℃，最高不得超过60℃。行星减速器不允许漏油。
磨煤机油漆前表面处理质量应符合GB8923的St2级的规定。在正常工作情况下，进入磨煤机的非破碎物应能自动排出。磨煤机的出口温度不得高于被碾磨煤种的规定值11℃。磨煤机空运转时的噪声值不得超过85dB(A）。磨辊辊套在正常使用条件下，使用寿命不少于10000h。磨煤机第-次大修前的使用期限不少于15000h。成套磨煤机应包括机器本体、减速器、电动机、联轴器、地脚螺栓、安装底板、润滑系统和专用工4.18
每台磨煤机应随机提供合格证、使用说明书、基础图和装箱单。5试验方法
磨煤机应按规定程序批准的试验方法进行试验。5.1
5.2磨煤机的产量检测，取每小时进入磨煤机的煤的平均重量作为磨煤机的产量。5.3磨煤机出口温度用温度计或热电偶电位计测定，并取其试验时间内的平均值。5.4磨煤机噪声按GB3768中6.4条的规定进行检测。5.5磨煤机空气流量，用流量计测得。5.6磨煤机煤粉细度用0.075mm的筛网筛分检测。5.7止推滑动轴承和减速器润滑油温度可用热电偶电位计测定。检验规则
产品须经制造厂检验部门检验合格后方可出厂，出厂时必须附有证明产品质量合格的文件。6.2磨煤机均应在制造厂进行空负荷试车，试车时间不少于2h，并检查下列项目：磨碗叶轮与分离器体无碰撞；
侧机体底衬板与刮板间隙；
排出阀阀门启闭动作灵活、正确，并能达到全开和全闭两个极限位置；折向门动作灵活、可靠，开口度一致；d.
电气控制灵敏、可靠，信号正确无误；3

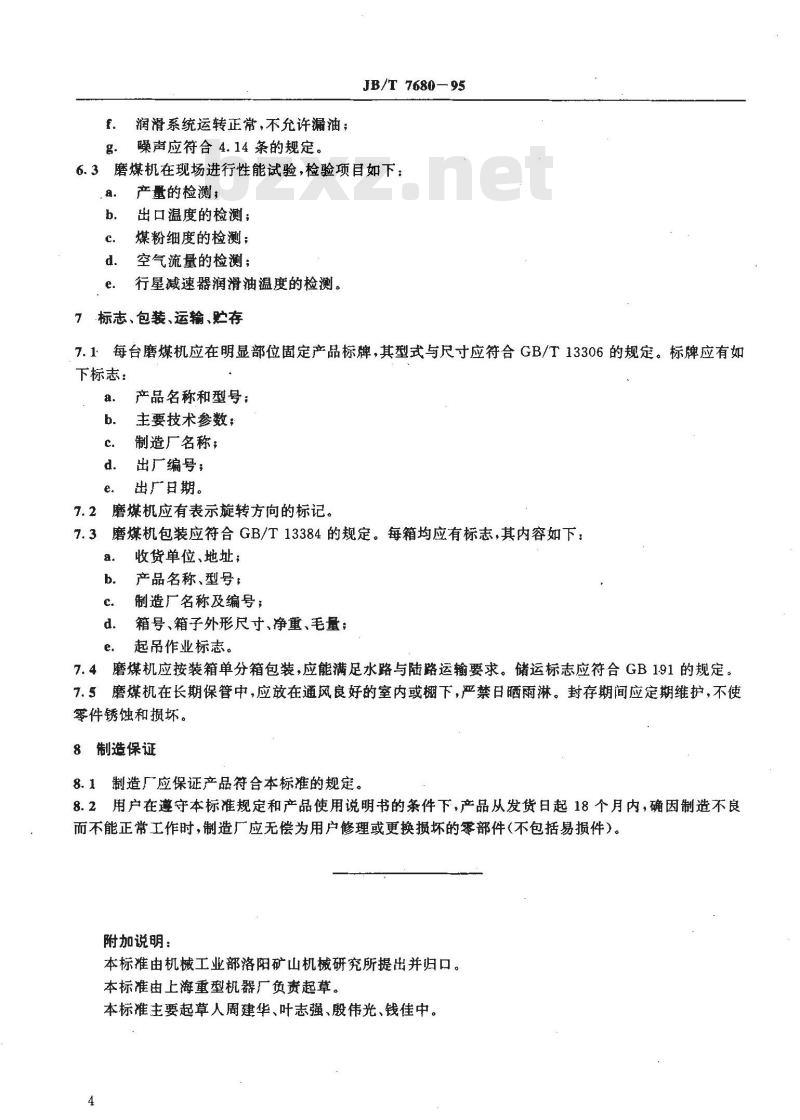

润滑系统运转正常，不允许漏油；f
噪声应符合4.14条的规定。
JB/T 7680—95
6.3磨煤机在现场进行性能试验，检验项目如下：a.
产量的检测；
出口温度的检测；
煤粉细度的检测；
空气流量的检测；
行星减速器润滑油温度的检测。7标志、包装、运输、贮存
每台磨煤机应在明显部位固定产品标牌，其型式与尺寸应符合GB/T13306的规定。标牌应有如7.1
下标志：
产品名称和型号；
主要技术参数；
制造厂名称；
出厂编号；
出广日期。
7.2磨煤机应有表示旋转方向的标记。磨煤机包装应符合GB/T13384的规定。每箱均应有标志，其内容如下：7.3
收货单位、地址；
产品名称、型号：
制造厂名称及编号；
箱号、箱子外形尺寸、净重、毛量：d.
起吊作业标志。
7.4磨煤机应按装箱单分箱包装，应能满足水路与陆路运输要求。储运标志应符合GB191的规定。7.5磨煤机在长期保管中，应放在通风良好的室内或棚下，严禁日晒雨淋。封存期间应定期维护，不使零件锈蚀和损坏。
制造保证
8.1制造厂应保证产品符合本标准的规定。8.2用户在遵守本标准规定和产品使用说明书的条件下，产品从发货日起18个月内，确因制造不良而不能正常工作时，制造广应无偿为用户修理或更换损坏的零部件（不包括易损件）。附加说明：
本标准由机械工业部洛阳矿山机械研究所提出并归口。本标准由上海重型机器厂负责起草。本标主要起草人周建华、叶志强、殷伟光、钱佳中。4
