GB/T 3464.2-1994 长柄机用丝锥 GB/T3464.2-1994

标准内容

部分标准内容：

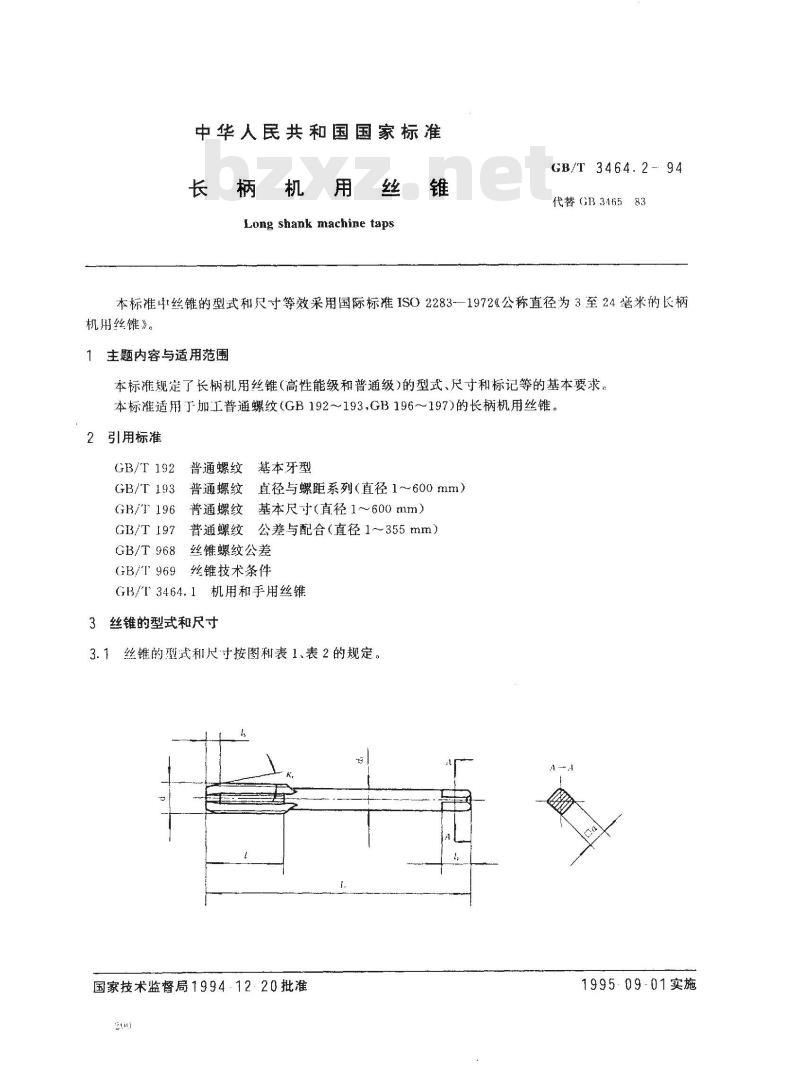

中华人民共和国国家标准
长柄机
Long shank machine taps
GB/T 3464.2- 94
代替GB346583
本标准丝锥的型式和尺寸等效采用国际标准ISO2283--1972（公称直径为3至24毫米的长柄机用丝锥》。
主题内容与适用范围
本标准规定了长柄机用丝锥(高性能级和普通级)的型式、尺寸和标记等的基本要求。本标准适用了加工普通螺纹（GB192～193,GB196～197)的长柄机用丝锥。2引用标准
GB/T 192
GB/T193
GB/T 196
GB/T 197
GB/T 968
GB/T 969
普通螺纹基本牙型
普通螺纹直径与螺距系列（直径1～600mm）普通螺纹基本尺寸（直径1～600mm）普通螺纹公差与配合（直径1~~355mm）丝锥螺纹公差
丝锥技术条件
GB/T 3464.1
机用和手用丝锥
3丝锥的型式和尺寸

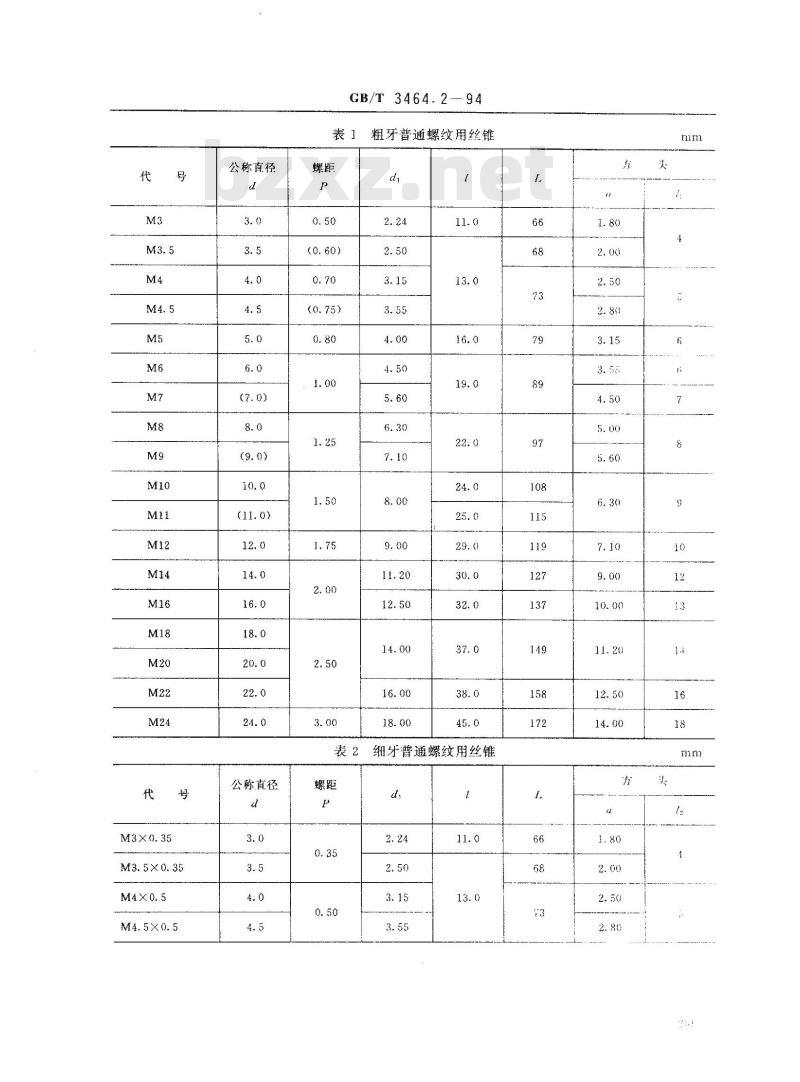

3.1丝锥的型式和尺寸按图和表1、表2的规定。节
国家技术监督局1994-12.20批准20)
1995.09-01实施
M3.5X0.35
公称直径
公称直径
GB/T 3464.2--94
粗牙普通螺纹用丝锥
细牙普通螺纹用丝锥
M5. 5 X0. 5
M7×0. 75
Mt2×1.25
M14×1.25
M17× 1.5
公称直径
注：（）括号内尺寸尽可能不用。螺距
GB/T3464.294

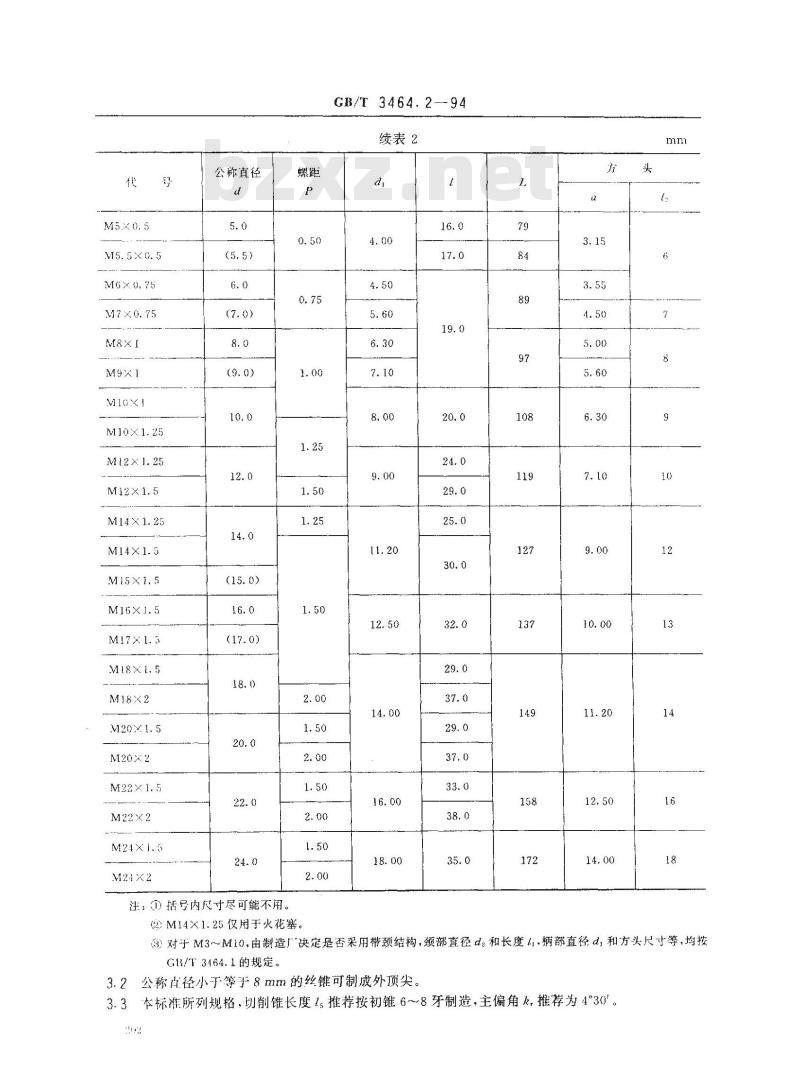

续表2
(2)M14×1.25仅用于火花塞
对于M3～M10，由制造厂决定是否采用带颈结构，颈部直径d和长度1，柄部直径d，和方头尺寸等，均按G1/T3464.1的规定。
3.2公称凸径小于等于8mm的丝锥可制成外顶尖。3.3本标准所列规格，切削锥长度1，推荐按初锥6~8牙制造，主偏角k，推荐为4°30°。GB/T3464.2—94
3.4集中生产的丝锥公称切削角度，在径向平面内测量，推荐如下：前角为8°～10°；
b后角α为 4°~～~6。www.bzxz.net

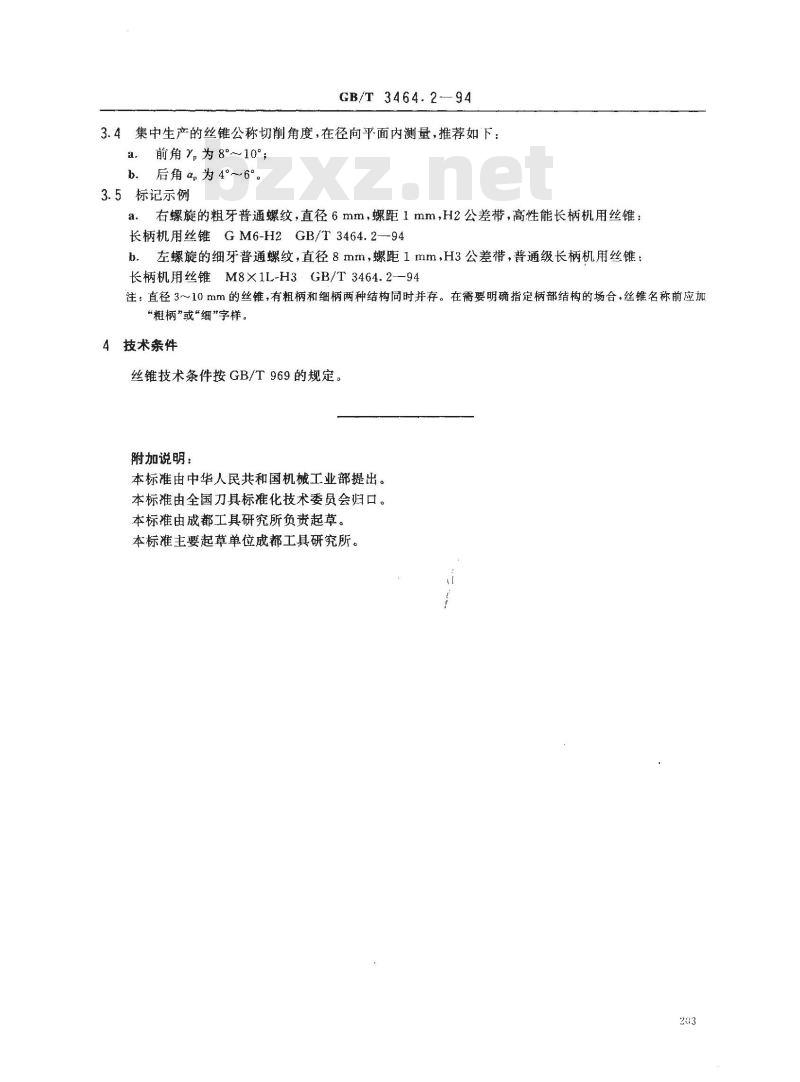

3.5标记示例
a.右螺旋的粗牙普通螺纹，直径6mm，螺距1mm,H2公差带，高性能长柄机用丝锥：长柄机用丝锥GM6-H2GB/T3464.2--94b.左螺旋的细牙普通螺纹，直径8mm，螺距1mm，H3公差带，普通级长柄机用丝锥：长柄机用丝锥M8×1L-H3GB/T3464.2-94注：直径3～10 mm的丝锥，有粗柄和细柄两种结构同时并存。在需要明确指定柄部结构的场合，丝锥名称前应加“粗柄”或“细”字样。
4技术条件
丝锥技术条件按GB/T969的规定。附加说明：
本标准由中华人民共和国机械工业部提出。本标推由全国刀具标准化技术委员会归口。本标准由成都工具研究所负贵起草。本标准主要起草单位成都工具研究所。203
