【国家标准(GB)】 间隔棒

适用范围

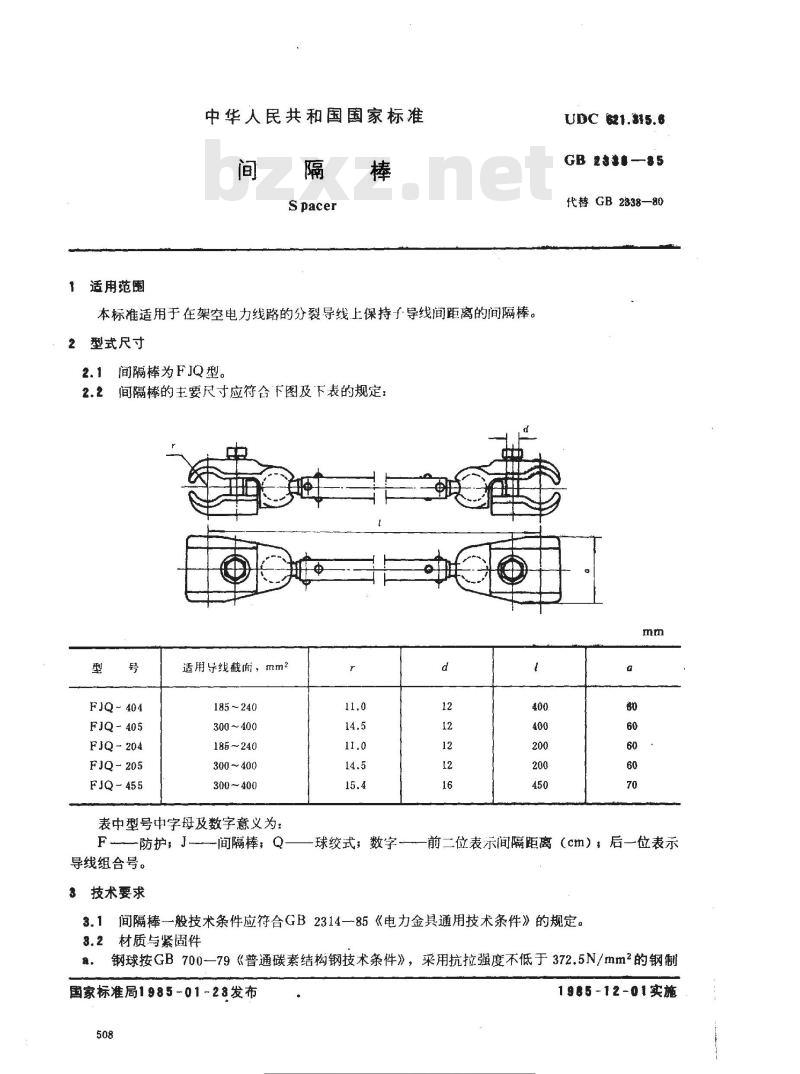

中华人民共和国国家标准
Spacer免费标准bzxz.net
本标准适用于在架空电力线路的分裂导线上保持子导线间距离的间隔棒。2型式尺寸
2.1间隔棒为FJQ型。
2.2间隔棒的主要尺寸应符舍下图及下表的规定：Oao
FJQ~404
FJQ-405
FJQ-204
FJQ-205
FJQ-455
适用导线截面，tnm2
185~240
300~400
185~240
300～400
300～400
表中型号中字母及数字意义为：F
-防护；J-
导线组合号。
3技术要求
间隔棒；Q
球绞式；数字-
UDC 621.315.6
GB 2880-85
代替GB2838—80
一前二位表示间隔距离（cm），后一位表示间隔棒般技术条件应符合GB2314一85《电力金具通用技术条件》的规定。3.1
8.2材质与紧固件
钢球按GB700一79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm2的钢制国家标准局1985-01-23发布
咨免费
1985-12-01实施
GB 233885

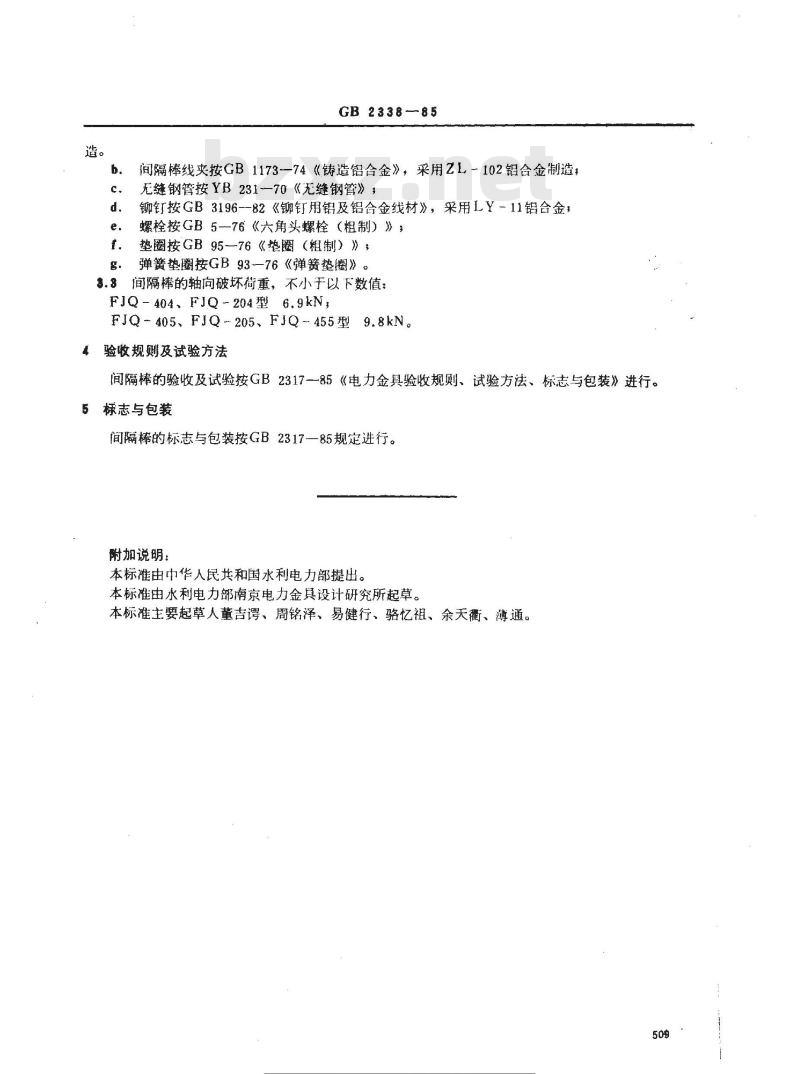

间隔棒线夹按GB1173—74《铸造铝合金》，采用ZL－102铝合金制造；无缝钢管按YB231—70《无缝钢管》；铆钉按GB3196-82《铆钉用铝及铝合金线材》，采用LY-11铝合金，螺栓按GB5--76《六角头螺栓（粗制）》；垫圈按GB9576《垫圈（粗制）》弹簧垫圈按GB93-—76《弹簧垫圈》。3.3间隔棒的轴向破坏荷重，不小于以下数值：FJQ-404、FJQ-204型6.9kN，
FJQ- 405、FJQ- 205、FJQ- 455型 9.8kN。验收规则及试验方法
间隔棒的验收及试验按GB2317一85《电力金具验收规则、试验方法、标志与包装》进行。5标志与包装
间隔棒的标志与包装按GB2317一85规定进行。附加说明：
本标准由中华人民共和国水利电力部提出。本标准由水利电力部南京电力金具设计研究所起草。本标准主要起草人董吉谔、周铭泽、易健行、骆忆祖、余天、薄通。509
