【国家标准(GB)】 金属布氏硬度试验方法

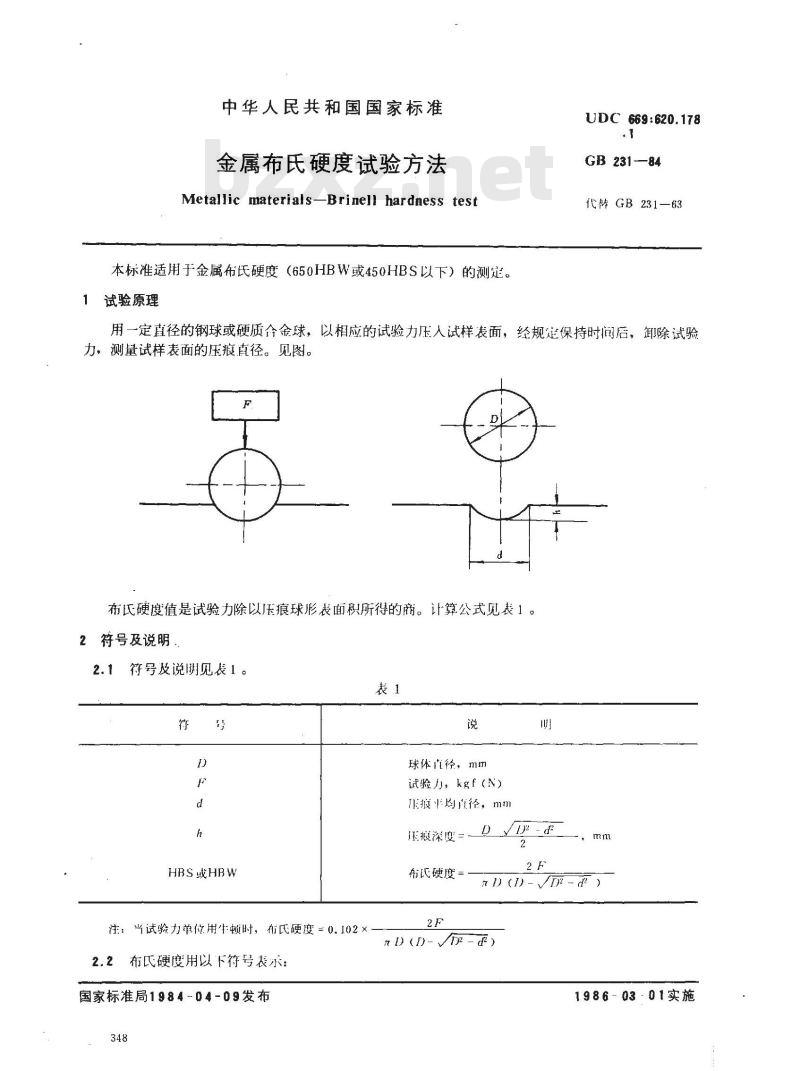

中华人民共和国国家标准
金属布氏硬度试验方法
Metallic materials-Brinell hardness test本标准适用于金属布氏硬度（650HBW或450HBS以下）的测定。试验原理
UDC 669:620.178
GB 231 -—84
代 GB 231—63
用一定直径的钢球或硬质合金球，以相应的试验力压人试样表面，经规定保持时间后，卸除试验力，测量试样表面的压痕直径。见图。布氏硬度值是试验力除以压痕球形表面积所得的商。计算公式见表12符号及说明
2.1符号及说期见表1。
HBS或HBW
注：当试验力单位用牛顿时，布氏硬度=0.102×2.2布氏硬度用以下符号表示：
国家标准局1984-04-09发布
球体直径，m切
试验力，kgf（N）
狼平均直径，mm
痕深度=
布氏硬度
) ()--)
(D--&)
1986-03-01实施
GB 231-84

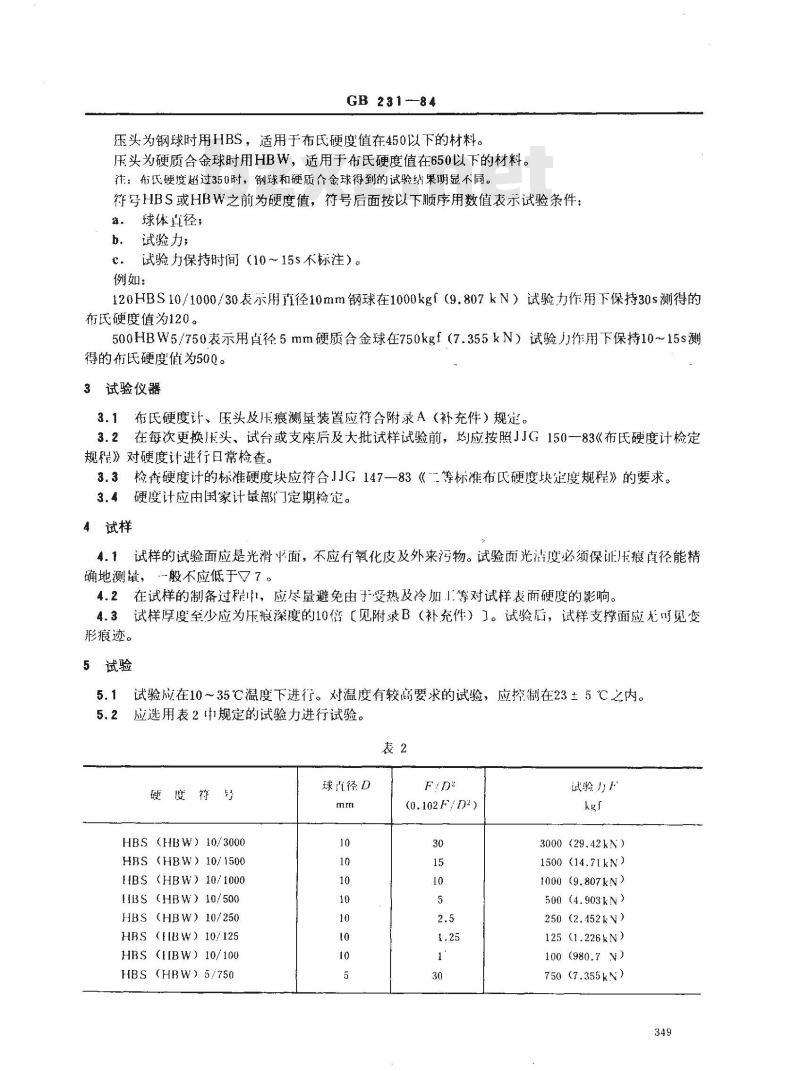

压头为钢球时用HBS，适用于布氏硬度值在450以下的材料。压头为硬质合金球时用HBW，适用于布氏硬度值在650以下的材料。注：布氏硬度超过350时，钢球和硬质合金球得到的试验结果明显不同。符号HBS或HBW之前为硬度值，符号后面按以下顺序用数值表示试验条件：a。球体直径；
b．试验力；
试验力保持时间（10～15s不标注）。例如：
120HBS10/1000/30表示用直径10mm钢球在1000kgf（9.807kN）试验力作用下保持30s测得的布氏硬度值为120。
500HBW5/750表示用直径5mm硬质合金球在750kgf（7.355kN）试验力作用下保持10~15s测得的布氏硬度值为50Q。
试验仪器
布氏硬度计、压头及痕测量装置应符合附录A（补充件）规定。3.2在每次更换压头、试台或支座后及大批试样试验前，均应按照JJG150一83《布氏硬度计检定规程》对硬度计进行日常检查。3.3检查硬度计的标准硬度块应符合JJG147一83《二等标准布氏硬度块定度规程》的要求。3.4硬度计应由国家计量部门定期检定。4试样
4.1试样的试验面应是光滑面，不应有氧化皮及外来污物。试验面光洁度必须保证压痕直径能精确地测量，般不应低于√7。
4.2在试样的制备过程中，应尽量避免由于受热及冷加.1等对试样表面硬度的影响。4.3试样厚度至少应为压痕深度的10倍【见附录B（补充件）］。试验后，试样支撑面应无可见变形痕迹。
5试验
5.1试验应在10～35℃温度下进行。对温度有较高要求的试验，应控衛在23±5℃之内。5.2应选用表2中规定的试验力进行试验。表2
硬度符号
HBS (HBW) 10/3000
HBS (HBW) 10/1500
HBS (HBW) 10/1000
HBS (HBW) 10/500
HBS（HBW）10/250
HBS (HBW) 10/125
HBS (HBW) 10/100
HBS (HRW) 5/750
球直径D
(0.102F/D2)
试验力下
3000 (29.42kN)
1500（14.71kN）
1000 (9.807kN)
500 (4.903kN)
250 (2,452kN)
125 （1.226kN）
100 (980.7 N)
750 (7.355kN)
硬度符号
HBS (HBW) 5/250
HBS (HBW) 5/125
HBS（HBW）5/62.5
HBS (HBW) 5/31.25wwW.bzxz.Net
HBS (HBW) 5/25
HBS (HBW) 2.5/187.5
HBS (HBW) 2.5/62.5
HBS (HRW) 2.5/31.25
HBS (HBW) 2.5/15.625
HBS ( HBW) 2.5/7.813
HBS(HBW) 2.5/6.25
HBS(HBW) 2/120
HBS( HBW) 2/40
HBS (H8W) 2/20
HRS ( HRW) 2/10
HBS (HBW) 2/5
HBS(HRW) 2/4
HBS(HBW) 1/30
HBS (HBW) 1/10
HBS(HBW) 1/5
HBS ( HBW) 1/2.5
HBS ( HBW) 1/ 1.25
HBS (HBW) 1/1
GB 231-84

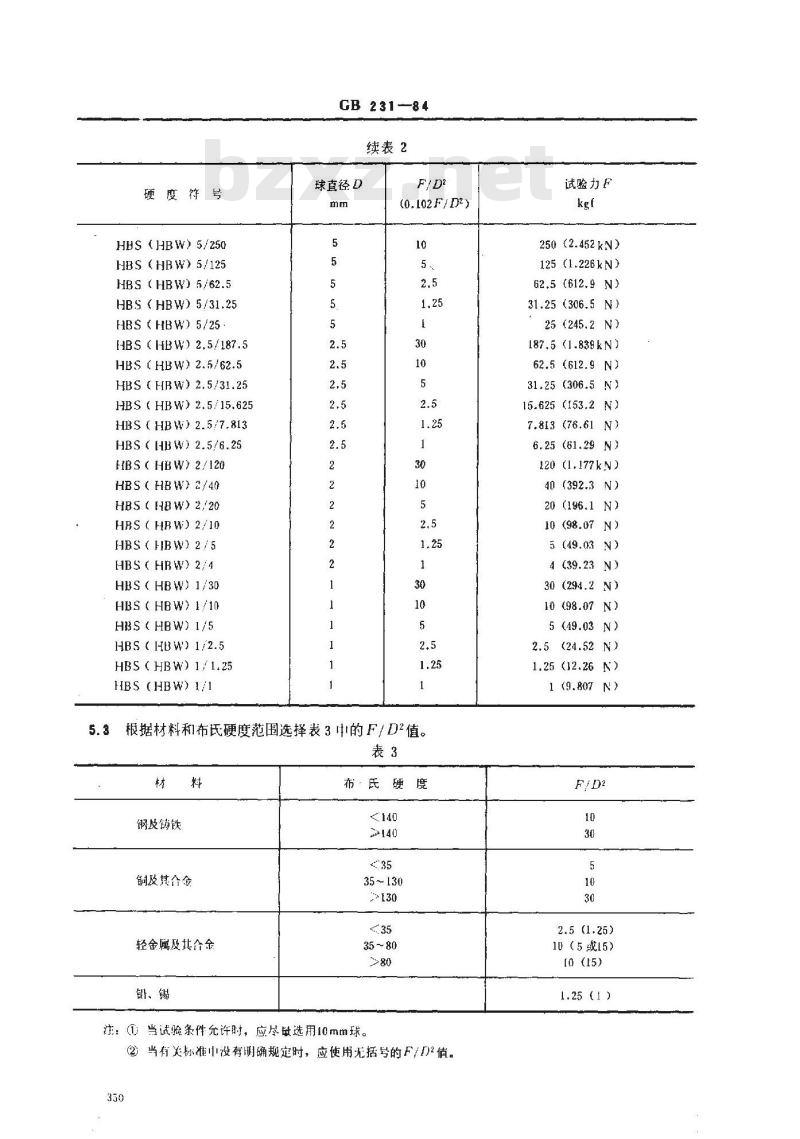

续表2
球直径D
(0.102F/D2)
5.3根据材料和布氏硬度范围选择表3中的F/D2值。表3
钢及铸铁
铜及其合金
轻金属及其金
铅、锡
布氏硬度
35~130
注：（1）当试验条件允许时，应尽敏选用10mm球。(2）当有关标准中没有确规定时，应使用无括号的F/D2值。350
试验力F
250 (2.452kN)
125 (1.226kN)
62.5 (612.9 N)
31.25 (306.5 N)
25 (245.2 N)
187.5 (1.839kN)
62.5 (612.9 N)
31.25 (306.5 N)
15.625 (153.2 N)
7.813 (76.61 N)
6.25 (61.29 N)
120 (1.177kN)
40 (392.3N)
20(196.1N)
10 (98.07 N)
5 (49.03 N)
4 (39.23N)
30 (294.2 N)
10 (98.07 N)
5 (49.03N)
2.5 (24.52 N)
1.25(12.26N)
1 (9.807 N)
2.5 (1.25)
10(5或16)
[0(15)
1.25 (1）
GB231—84

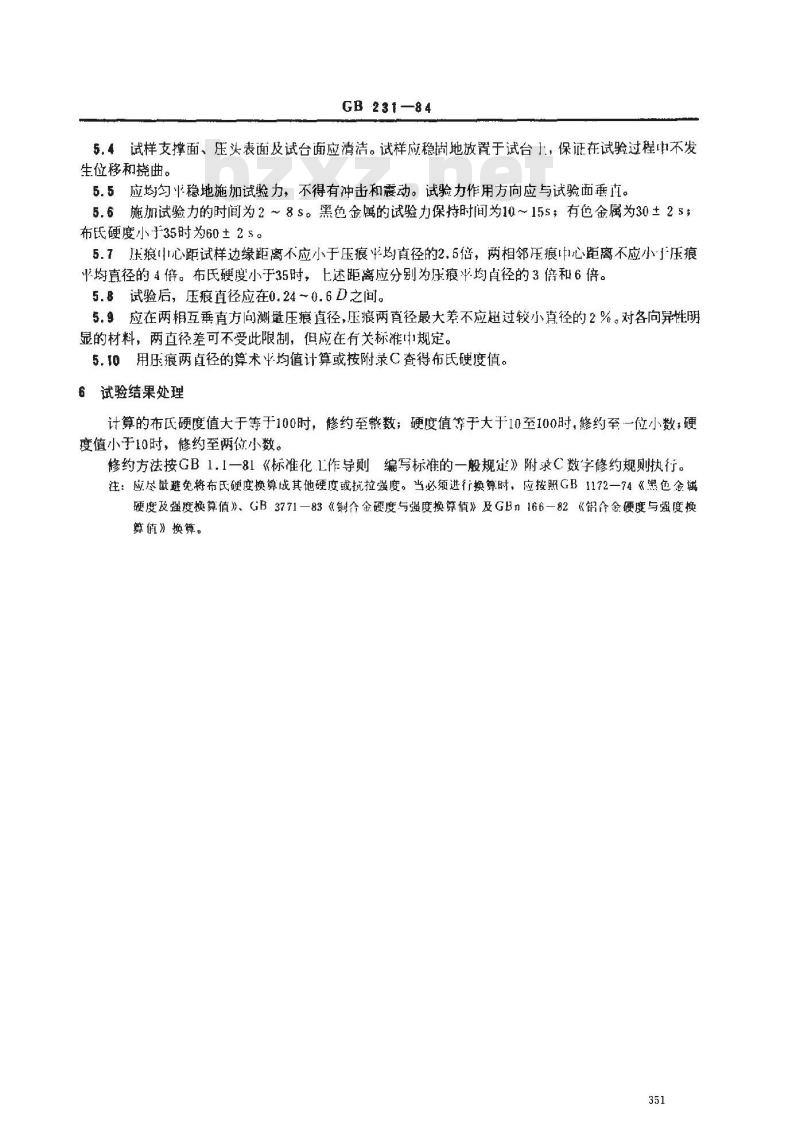

5.4试样支撑面、压头表面及试台面应清洁。试样应稳固地放置于试台1，保证在试验过程巾不发生位移和挠曲。
5.5应均匀稳地施加试验力，不得有冲击和震动。试验力作用方向应与试验面垂直。5.6施加试验力的时间为2～8。黑色金属的试验力保持时间为10～15s；有色金属为30±25，布氏硬度小于35时为60±2s
5.7乐痕中心距试样边缘距离不应小于压痕均直径的2.5倍，两相压痕中心距离不应小压痕半均直径的4倍。布氏硬度小于35时，七述距离应分别为乐痕平均直径的3倍和6倍。5.8试验后，压痕直径应在0.24～0.6D之间。5.9应在两相互垂直方向测量压痕直径，压痕两直径最大差不应超过较小直径的2%。对各向异性明显的材料，两直径差可不受此限制，但应在有关标准中规定。5.10用压痕两直径的算术平均值计算或按附录C查得布氏硬度值。6试验结果处理
计算的布氏硬度值大于等于100时，修约至整数；硬度值等于大于10至100时，修约至一位小数：硬度值小于10时，修约至两位小数。修约方法按GB1.1一81《标准化1作导则编写标准的一般规定》附录C数字修约规则执行。注：应尽量避免将布氏硬度换算成其他硬度或抗拉强度。当必须进行换算时，应按照GB1172一74《黑色金旗硬度及强度换算值》、GB3771—83（合金硬度与强度换算值》及GBn166-82《锅含金硬度与强度换算值》换算。
GB231—84

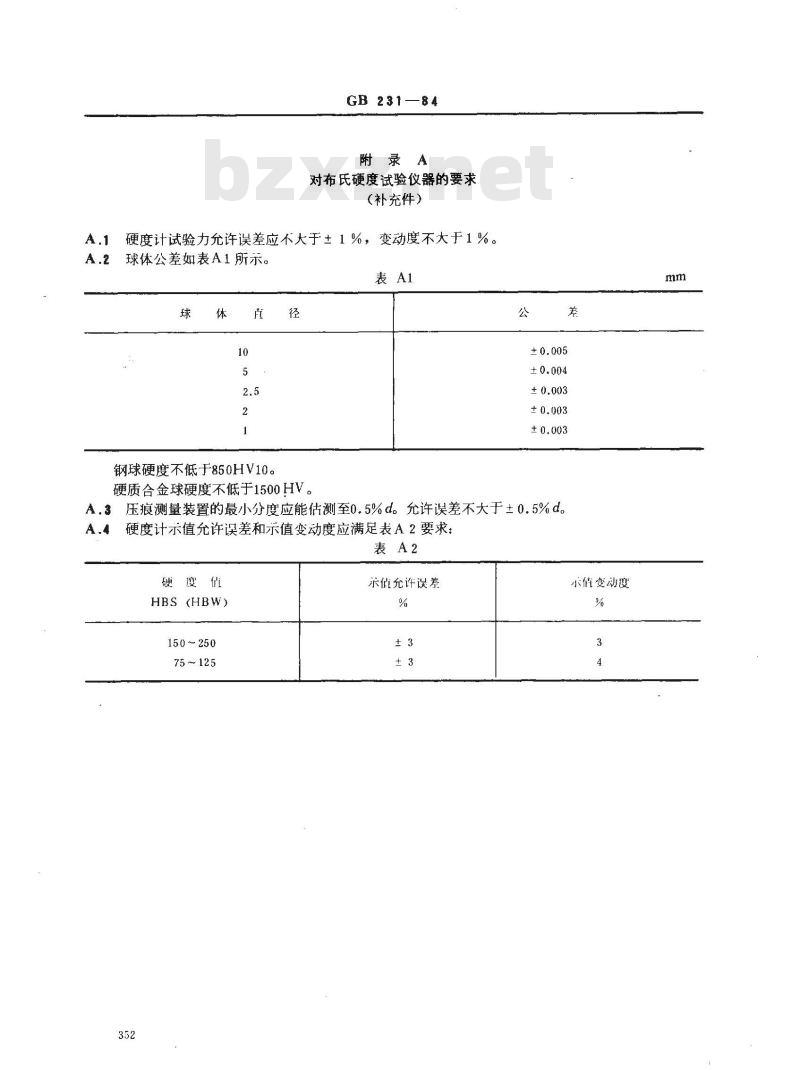

附录A
对布氏硬度试验仪器的要求
（补充件）
硬度计试验力允许误差应不大于±1%，变动度不大于1%。A.1
球体公差如表A1所示。
钢球硬度不低于850HV10。
硬质合金球硬度不低于1500HV
A.3压痕测量装置的最小分度应能估测至0.5%d。允许误差不大于±0.5%d。A.4硬度计示值允许误差和示值变动度应满足表A2要求：表A2
硬度值
HBS (HBW)
150~250
75~125
示值充许误差
小值变动度
压痕平均直径
GB 231—84
附录B
试样最小厚度表
（补充件）
试样最小厚
231--84
8６４２１
(N208'6)1
(N62-19)92-9
(N2*086) 001
(n92'z)Sz'
(29)g*z
(NG06)
(N20*86)01
(N19°92)8182
(N6219)929
N990028
(TE06)009
(N2086)01
(N8268)00
(N621929
(29)02
(n)208*6) 0001
668928
中国园
009°0
品588
理理店
B司设的所
GB 231 --84
医所所
环场场
542２1９
(N208'6)1
(N266)
(N62·19)92.9
(N:086)001
(n9*21)92'
(N806g
(N99)6182
(nz9'v)s'z
(N20*86)01
(N6219)9-29
(NE0'6)S
(N1*960)02
(N20°86)0T
(NY208~6)000T
9269'0
0069°0
989°0
(N8202
929901
GB 231—84
(N6219)92-9
(NZ086)001
(NE0.60)S
(N20°86)01
(NE0'67)S
(N961)0
(N992)82
(N6219)29
(20)02
(N20'86)
(2086)0000
(n9668'1)g281
(N1262)0008
909°0
0022:0
3３３３
２２２
GB 231--84
(n208'6) T
(N82'68)
(6219929
(N2086)001
加丽刷服院
(N92'Z)9z'T
(NG0'6)g
(N1992)8182
(nz9*1z)g'z
(N20*86)0T
('80929'91
（N62929
(NG0\6S
N1-961)
(N20*86)0T
(n&68)m
(N6*219)929
N208-6)000
(688928
029°1
999°0
188029
099°0
899°0
999°0
099°0
[9718'0
0008°0
989·0
J00620
509820
３３3３３
３３３３
GB 231—84
ｇｇｇｇ
(n208'6)1
(N6219)929
(N2*086)001
(n9z'z)Sz1
(N9-92)6182
(N9°908)9218
(n1922*1)921
７６４２1
M8H SEH
(N20*86)01
(N6219)929
(NE06)S
(N-961)0z
(N9\908)218
(606)00
(N20\86)01
(N6219)929
55践保
8路56
912·0
288~01
802:010988:0
002.00928.0
969°0
069°0
100980
089°0
部司战品
3３３３3
00t8·
(nm221't)0z1
(n36681)9281
(N1208*6)0001
(N2) 00SI
GB 23184
证88#
(n208*6)
(N6219)92*9
(N2*086) 001
(n922921
(N&0'6)S
(NI9°92)6182
(990618
(n1922'1)521
4321號
１９８７６
(nz9'tz)s'z
(N20-86)01
(n1297'2)092
(N80'6t)S
(961)02
(N9-9092-18
欢6版版
(N2086)01
(N826E)0
(N6-219)9:29
(NX2086) 0001
(27620
(ngz21'1)021
(n668'1)9'281
892°0
992°0
092°0
992°0
092·0
0s16-0
0006·0
防6#0
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
