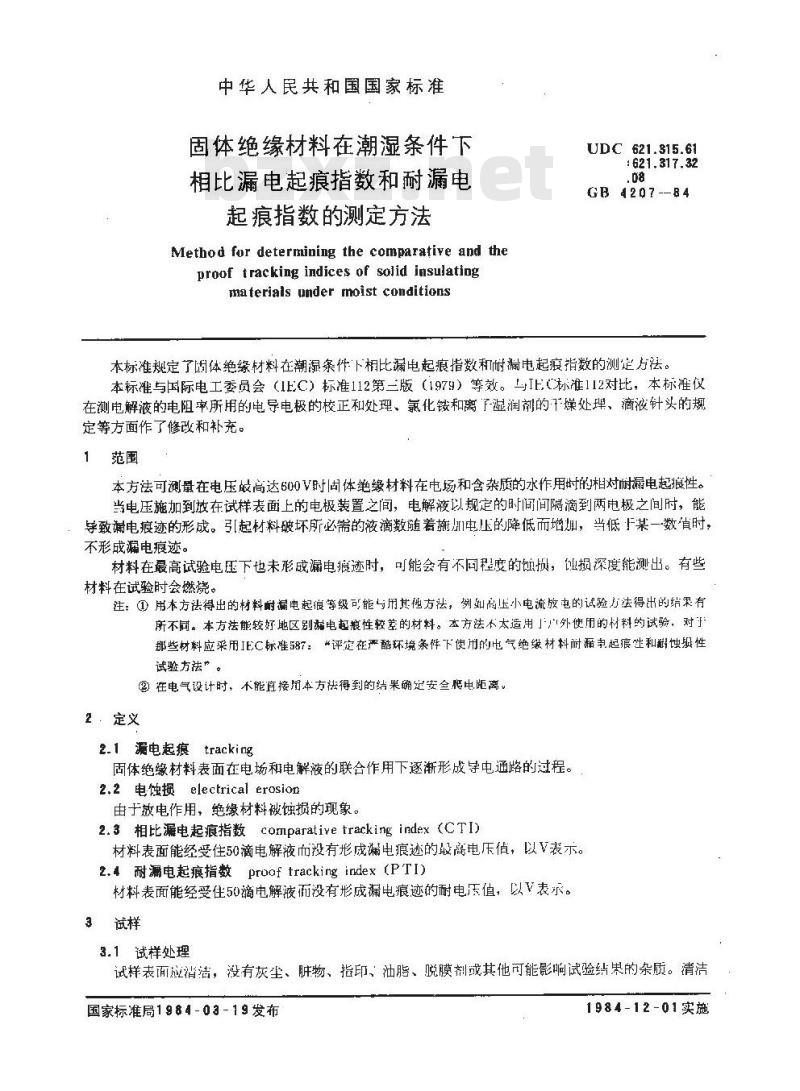

中华人民共和国国家标准
固体绝缘材料在潮湿条件下
相比漏电起痕指数和耐漏电
起痕指数的测定方法，
Method for determining the comparative and theproof tracking indices of solid insulatingmaterials under moist conditionsUDC 621.315.61
1 621, 317.32
GB4207--84
本标准规定了固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法。本标准与国际电工委员会（IEC）标准112第三版（1979）等效。上IFC标准112对比，本标准仪在测电解液的电阻率所用的电导电极的校正和处理、氯化铵和离了湿润剂的千燥处理、滴液针头的规定等方面作了修改和补充。
本方法可测量在电压最高达600V时固体绝缘材料在电场和含杂质的水作用时的相对耐漏电起痕性。当电压施加到放在试样表面上的电极装置之间，电解液以规定的时间间隔滴到两电极之间时，能导致电痕迹的形成。引起材料破坏所必需的液滴数随着施加1电压的降低而增加，当低卡某一数省时，不形成漏电痕迹。
材料在最高试验电压下也未形成漏电痕迹时，可能会有不同程度的蚀损，蚀损深度能测出。有些材料在试验时会燃烧。
注：①用本方法得出的材料耐漏电起痕等级可能与用其他方法，例如高压小电流放电的试验方法得出的结果有所不同。本方法能较好地区别漏电起痕性较差的材料。本方法不太运用」户外使用的材料的试验，对于那些材料应采用IEC标准587：*评定在严酷环境条件下使用的电气绝缘材料耐痛电起痕生和解蚀驱性试验方法产。
②在电气设计时，不能直接用本方祛得到的结果确定安全爬电距离。2．定义
2.1漏电起痕tracking
固体绝缘材料表面在电场和电解液的联合作用下逐渐形成导电通路的过程。2.2 电蚀损 electrical erosion由于放电作用，绝缘材料被蚀损的现象。2.3相比漏电起痕指数comparative tracking index（CTI)材料表面能经受住50滴电解液而没有形成蒲电痕迹的最高电压值，以V表示。2.4耐漏电起痕指数proof trackingindex（PTI)材料表面能经受住50滴电解液而没有形成漏电痕迹的耐电压值，以V表示。3试样
3.1试样处理
试样表面应消洁，没有灰尘、脏物、指印、油脂、脱膜剂战其他可能影响试验结果的杂质。清洁国家标准局1984-03-19发布
1984-12-01实施
GB4207—84
试样时应防止引起材料溶张、软化、腐蚀或其他损伤。3.2试样形状和尺寸
试样丧面应平整、无伤痕。它的表面积应使得在试验时液体不会从试样边缘流出，其尺寸不小115mmx15mm，试样厚度不小3mm。注：在特殊情说下，为了得到平整表面，川以行研磨，并在试验报告中说明。：在厚复小3m的试祥,得到的CTI值相互间不能迹行比较。例如薄试样放在金属或玻璃的垫版上，因拟板敢热改变了(TI值。因此，对厚度小于3 mm的试炭应当两块或多决昼起来试验。：尚电极财料的相对,方向对试验结果有影响时，随采用测得的CI1为最小的那个方向，并在试验报告中说。
试验设备
4.1电极
截面为2 mim× 5 mm的两个矩形[中极。电极的端边缘切成30~角的斜面，斜面的刃稍微磨圆见图
4.2电极装置
两个电极对称地安放在与水平试样面相垂的平面内，它们之问的夹角为60，两电极正面而相对并且相4.0±0.1mm（见图2）。每个电极对试样表面作用的力为1.0±0.05N。电极安放在试样上的装置（图3）。
注：如果为「模拟实际情况采用了共他会属电极，应在试验授告中说明，所得的结果不能用CT1或PTI表示。所有尺寸单位是mm

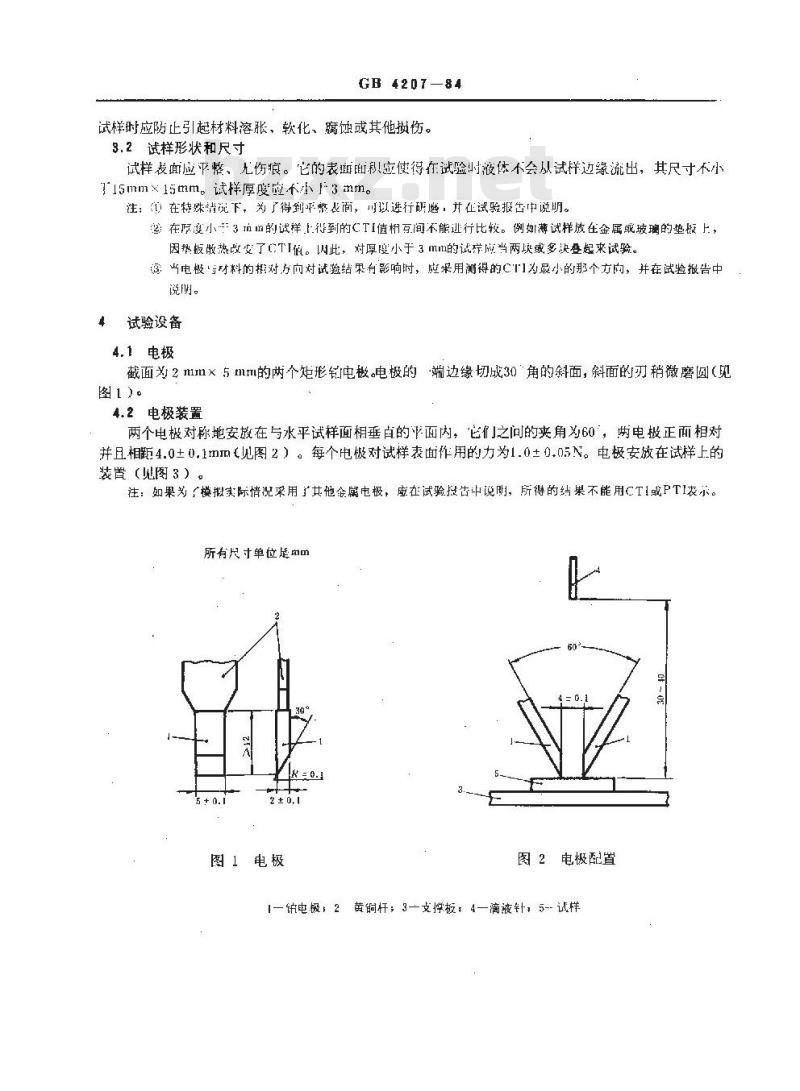

图1电极
图2电极配置
1—筑电极，2黄铜杆，3—支板：4—滴液针，5--试样出染替
GB4207-84

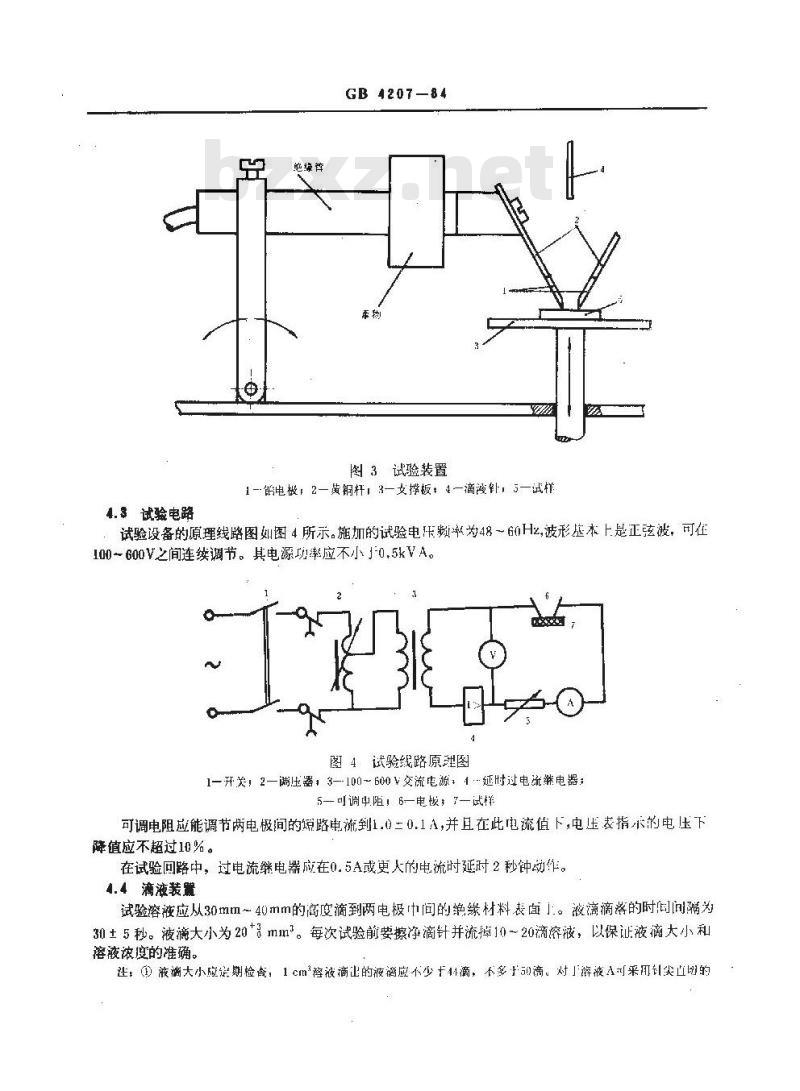

图3试验装置
1-销电极：2—黄铜杆，3—女撑板，4一滴液针，5—试样4.3试验电路
试验设备的原理线路图如图4所示。施加的试验电乐数率为48－60Hz，波形基本上是正弦波，可在100-600V之间连续调节。其电源功率应不小J=0.5kVA。图4试验线路原理图
1—开关！2—调压器，3—100～600V交流电源，1·延时过电流继电器；5一可调中阻，6一电板；了一试样可调电阻应能调节两电极间的短路电流到1.0=0.1A，并且在此电流值下，电压表指不的电压下降值应不超过10%。
在试验回路中，过电流继电器应在0.5A或更大的电流时延时2秒钟动作。4. 4滴液装霸
试验溶液应从30mm～40mm的高度滴到两电极间的绝缘材料表面」.。液滴滴落的时间间隔为30±5秒。液滴大小为20*mm2。每次试验前要擦净滴针并流掉10~20滴溶液，以保证液滴大小和溶液浓度的准确。
注，(0）液滴大小应定期检食，1cm降液滴出的液滴应不少十44滴，不多十引滴。对」辫液A可采用认尖立以的12 输且针作为滴液针。*
GB 4207-—84
②在某些延倍说下，滴液时间间写公差」5秒太大，将影试验结果，这时可政为公差+秒。4.5试验溶液

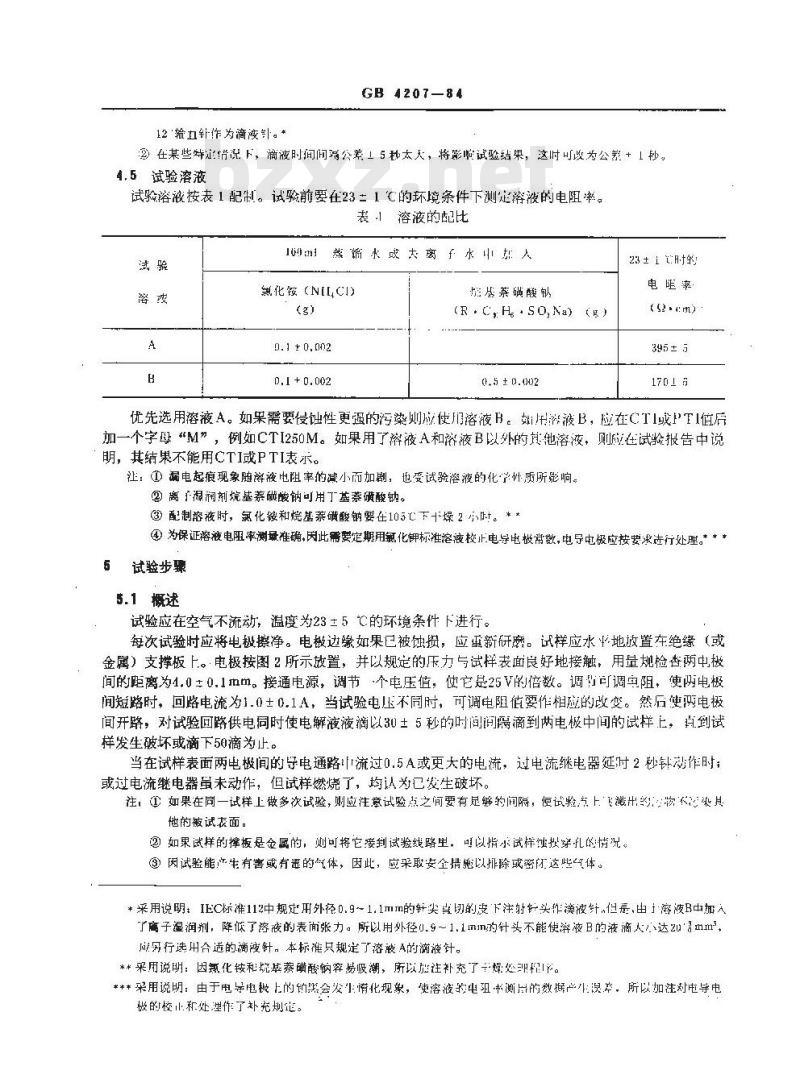

试验溶液按表1配制。试验前要在23±1C的环境条件下测定溶液的电阻率。表1溶液的配比
蒸销水或太离子水中加人
化铵（NILCI)）
0.1+0.002
0.1+ 0.002
店茶磺酸钠
(R·C,H+SO,Na)g)
F.5±(5.002
23±1YH+豹
电匠率
345±5
优先选用溶液A。如果需要侵蚀性更强的污染则使门溶液B。妇用率液B，啦在CTI或PTI值后加一个字母M”，例如CTI250M。如果用了溶液A和溶液B以外的其他溶液，则垃在试验报告中说明，其结果不能用CTI或PTI表尔。江：①漏电起痕现象随落液电阻率的减小而加剧，也变试验溶液的化学性质所影响。②离一混润剂烷基萘磺酸钠可用丁基萘磺酸钠。③配制溶液时，氯化铵和烷基蔡磺酸钠要在105亡下+燥2小附。*④为保证溶液电阻率测最准确，因此需要定期用氯化钾标准溶液校止电导电极常数，电导电极应按要求连行处厘。*5
试验步
5.1概述
试验应在空气不流动，温度为23±5℃的环境条件下进行。每次试验时应将电极擦净。电极边缘如果已被蚀损，应重新研腐。试样应水平地放置在绝缘（或金属）支撑板上。电极按图2所示放置，并以规定的压力与试样表面良好地接触，用量规检否两中极间的距离为4.0±0.1mm。接通电源，调节个电压值，使它是25V的倍数。调书可调电阻，使两电极闻短路时，回路电流为1.0±0.1A，当试验电压不同时，可调电阻值要作相应的改变。然后使两电极间开路，对试验回路供电同时使电解液液滴以30±5秒的时间阅隔滴到两电极中间的试样上，有剑试样发生破坏或滴下50滴为止。bzxZ.net
当在试样表面两电极间的导电通路流过0.5A或更大的电流，过电流继电器延时2秒针动作时；或过电流继电器虽未动作，但试样燃烧了，均认为己发生破坏。注，①如果在同一试样上做多次试验，则应注意试验点之问要有足够的间隔，使试验点上，飞溅出约物代芯染其的被试表面。
②如果试样的撑板是金属的，则可将它接到试验线路里。可以指示试样拟穿孔的情况。③因试验能产生有害或有遇的气体，因此，应采取安全措施以排除或密闭这些气体。*采用说明：IEC标准112中规定用外径0.9～1.1mIn的针尖直切的皮下注射针头作滴液针但是,由于溶液B中加人了离子湿润剂，降低了溶液的表而张力。所以用外径U.9～1.11nm的针头不能使浒液B的液滴人小达2u'mm，成另行选用合适的滴液针。本标雅只规定了落液A的滴液针。**采用说明：因氮化铵和烷基萘磺酸钠穿易吸潮，所以脏注补充了燥处理程。***架用说明：由于电导电被上的铂黑会发生惰化现象，使溶液的电组举测片的数候产误案，所以加注对电导电极的校止和处理作了补充划定。5.2CTI值的测定
'GB 4207 -84

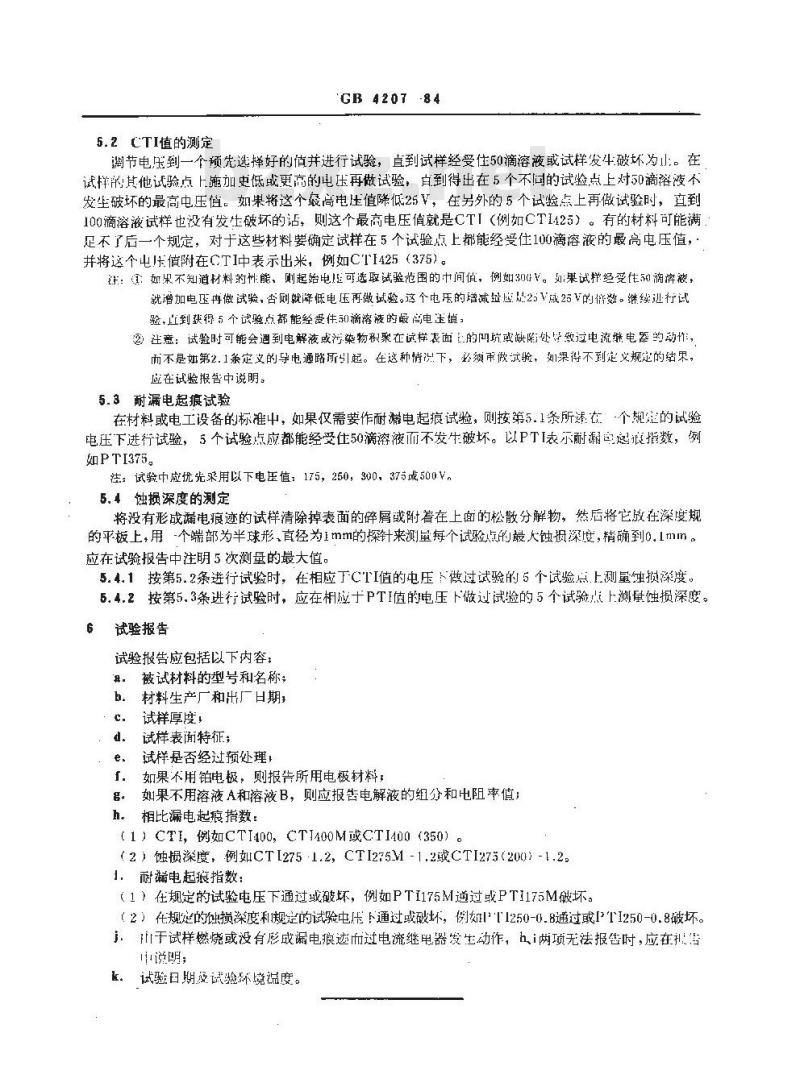

调节电压到一个预先选择好的值并进行试验，直到试样经受住50滴溶液或试样发牛破坏为山：。在试样的其他试验点上施加史低或更高的电压再做试验，直到得出在5个不问的试验点上对50滴落液个发生破坏的最高压值。如果将这个最高电压值降低25V，在另外的5个试验点上再做试验时，直到100滴溶液试样也没有发生破坏的话，则这个最高电压值就是CTI（例如CT1425）。有的材料可能满足不了后一个规定，对于这些材料要确定试样在5个试验点上都能经受任100滴溶液的最高电压值，并将这个屯压值附在CT中表示出米，例如CTI425（375）。证：（：如果不知道材料的性能，则起始电可选取试验范图的中间值，例如30GV。如果试样经受住50滴许液，就增加电压再做试验，否则就降低电压再做试验。这个电乐的增减过座是2525V的倍数。继续逊行试验，立到获得5个试验点都能经受住引滴液的最高电注值：②注意：试验时可能会遇到电解液或污染物积聚在试样表面的叫坑或缺陷处守致过电流继电器的动作，而不是如第2.1条定义的导电通路所引起。在这种情识！下，必须市做试验，如渠得不到定义规定的结果，应在试验报告中说明。
5.3耐漏电起痕试验
在材料或电工设备的标准中，如果仅需要作耐滞电起痕试验，则按第5.1条所述在个规的试验电压下进行试验，5个试验点应都能经受在50滴漆液而不发生破坏。以PTI表示耐漏配密退指数，例如PTI375。
注：试验中应优先采用以下电压值：175，250，300，375成500V。5.4蚀损深度的测定
将没有形成漏电痕迹的试样清除掉表面的碎屑或附着在上面的松散分解物，然后将它放在深度规的乎板上，用-个端部为半球形，直径为1mm的探针来测量每个试验点的最人蚀损深度，精确到0.1mm。应在试验报告中注明5次测量的最大值。5.4.1按第5.2条进行试验时，在相应下CTI值的电压下做过试验的5个试验点.上测量蚀损深度。5.4.2按第5.3条进行试验时，应在相应于PTI值的电压下做过试验的5个试验点上测量蚀损深度。试验报告
试验报告应包括以下内容：
被试材料的型号和名称；
材料生产厂和出厂日期
试样厚度，
试样表荫特征：
试样是否经过预处理，
如果不用铂电极，则报告所用电极材料，如果不用溶液A和溶液B，则应报告电解液的组分和电阻率值；相比漏电起痕指数：
（1）CTI，例如CTI400，CTI400M或CTI400 (350)。（2）蚀损深度，例如CT[2751.2，CTI275M -1.2或CTI275(200）-1.2。1.耐满电起痕指数：
（1）在规定的试验电压下通过或破坏，例如PTI175M逆过或PTI175M破坏。（2）在规定的蚀损深度利规定的试验电压下通过或破坏，例\T1250-0.8通过或[T1250-0.8破坏。于试样燃烧或没有形成漏电痕遮而过电流继电器发生动作，hi两项无法报售时，应在拍中说明；
k试验日期及试验环境温度。
H4201-
本标准由中华人民共和国机械工业部提出，由桂林器学研究所机械工业部桂林电器科学研究所负费起草新
标准主要起草人黄冬梅
