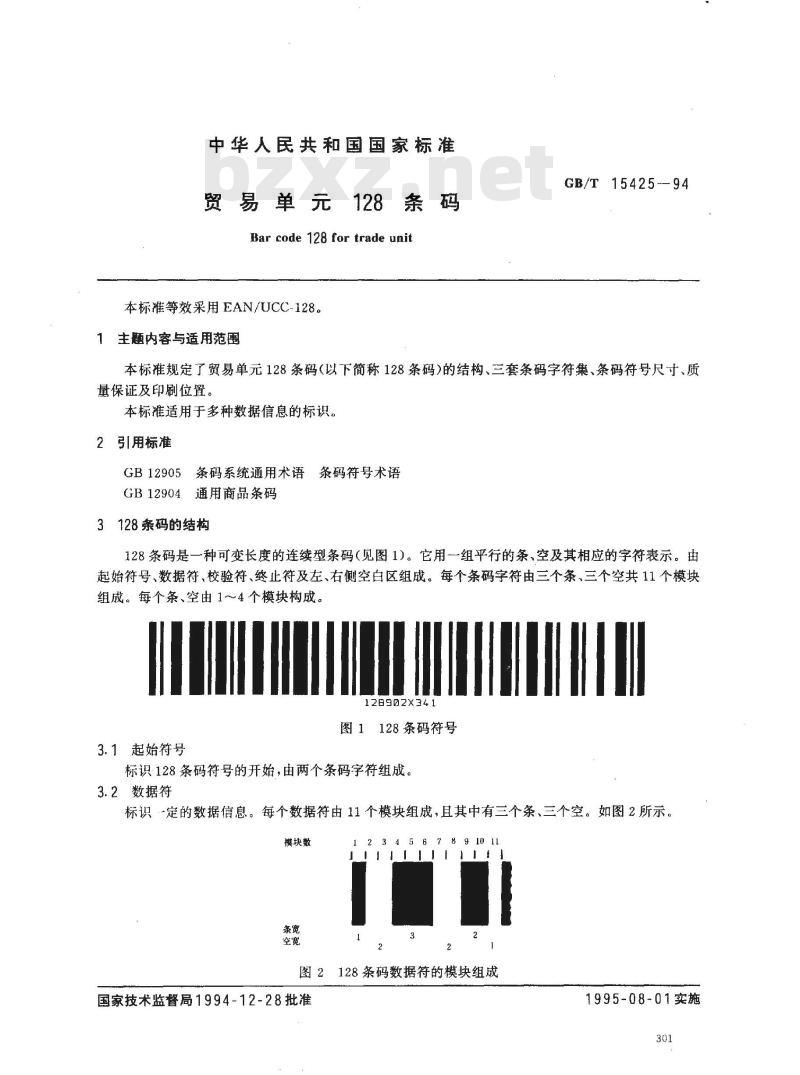

中华人民共和国国家标准
贸易单元128条码
Bar code 128 for trade unit
本标准等效采用EAN/UCC-128。
1主题内容与适用范围
GB/T15425-94
本标准规定了贸易单元128条码（以下简称128条码）的结构、三套条码字符集、条码符号尺寸、质量保证及印刷位置。
本标准适用于多种数据信息的标识。2引用标准
GB12905条码系统通用术语条码符号术语GB12904通用商品条码
3128条码的结构
128条码是一种可变长度的连续型条码（见图1）。它用一组平行的条、空及其相应的字符表示。由起始符号、数据符、校验符、终止符及左、右侧空白区组成。每个条码字符由三个条、三个空共11个模块组成。每个条、空由1～4个模块构成。128902x341
图1128条码符号
3.1起始符号
标识128条码符号的开始，由两个条码字符组成。3.2数据符
标识·定的数据信息。每个数据符由11个模块组成，且其中有三个条、三个空。如图2所示。模块数
图2128条码数据符的模块组成
国家技术监督局1994-12-28批准1995-08-01实施

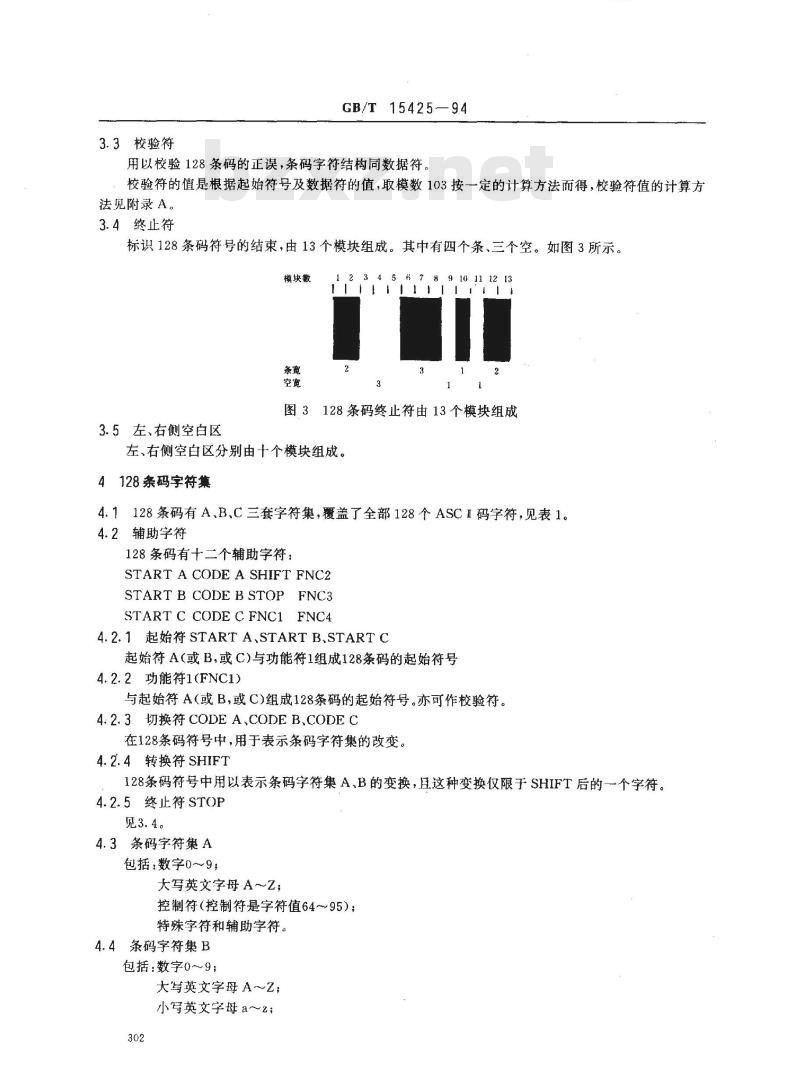

3.3校验符
GB/T 15425—94
用以校验128条码的正误，条码字符结构同数据符。校验符的值是根据起始符号及数据符的值，取模数103按一定的计算方法而得，校验符值的计算方法见附录A。
3.4终止符
标识128条码符号的结束，由13个模块组成。其中有四个条、三个空。如图3所示。模块数
9 10 11 12 13
图3128条码终止符由13个模块组成3.5左、右侧空白区
左、右侧空白区分别由十个模块组成。4128条码字符集
4.1128条码有A、B.C三套字符集，覆盖了全部128个ASCI码字符，见表1。4.2辅助字符
128条码有十二个辅助字符：
START A CODE A SHIFT FNC2
START B CODE B STOP FNC3
START C CODE C FNC1 FNC4
4.2.1起始符STARTA、STARTB、STARTC起始符A（或B，或C)与功能符1组成128条码的起始符号4.2.2功能符1(FNC1)
与起始符A（或B，或C)组成128条码的起始符号。亦可作校验符。4.2.3切换符CODEA、CODEB、CODEC在128条码符号中，用于表示条码字符集的改变。4.2.4转换符SHIFT
128条码符号中用以表示条码字符集A，B的变换，互这种变换仅限于SHIFT后的一个字符。4.2.5终止符STOP
见3.4。
4.3条码字符集A
包括：数字0~9，
大写英文字母A～Z;
控制符（控制符是字符值64~~95)；特殊字符和辅助字符。
4.4条码字符集B
包括：数字0～9；
大写英文字母A～Z；
小写英文字母a～z；
GB/T 15425--94
特殊字符和辅助字符。

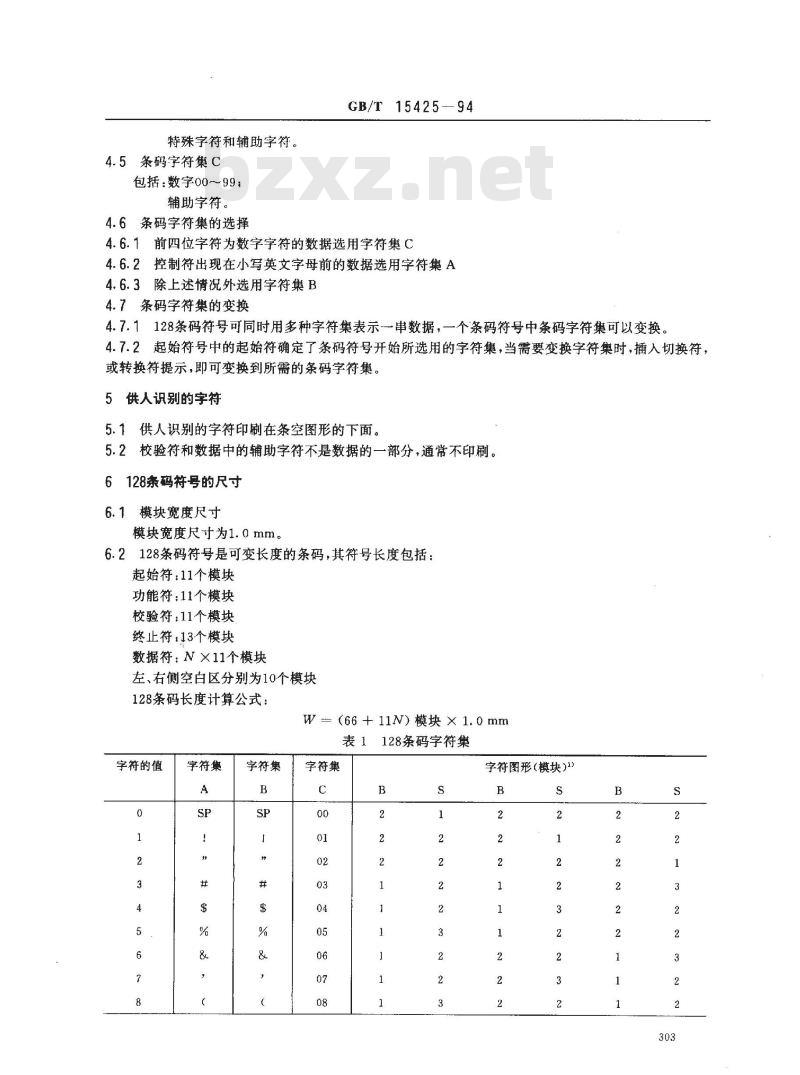

4.5条码字符集C
包括：数字00~～~99；
辅助字符。
4.6条码字符集的选择
4.6.1前四位字符为数字字符的数据选用字符集C4.6.2控制符出现在小写英文字母前的数据选用字符集A4.6.3除上述情况外选用字符集B4.7条码字符集的变换
4.7.1128条码符号可同时用多种字符集表示-串数据，一个条码符号中条码字符集可以变换4.7.2起始符号中的起始符确定了条码符号开始所选用的字符集，当需要变换字符集时，插入切换符，或转换符提示，即可变换到所需的条码字符集。5供人识别的字符
5.1供人识别的字符印刷在条空图形的下面。一部分，通常不印刷。
5.2校验符和数据中的辅助字符不是数据的6128条码符号的尺寸
6.1模块宽度尺寸
模块宽度尺寸为1.0mm。
6.2128条码符号是可变长度的条码，其符号长度包括：起始符：11个模块
功能符：11个模块
校验符：11个模块
终止符：13个模块
数据符：N×11个模块
左、右侧空白区分别为10个模块128条码长度计算公式：
W=（66+11N）模块×1.0mm
表1128条码字符集
字符图形(模块)1)
字符集
字符集
字符集
字符的值
GB/T 15425—94

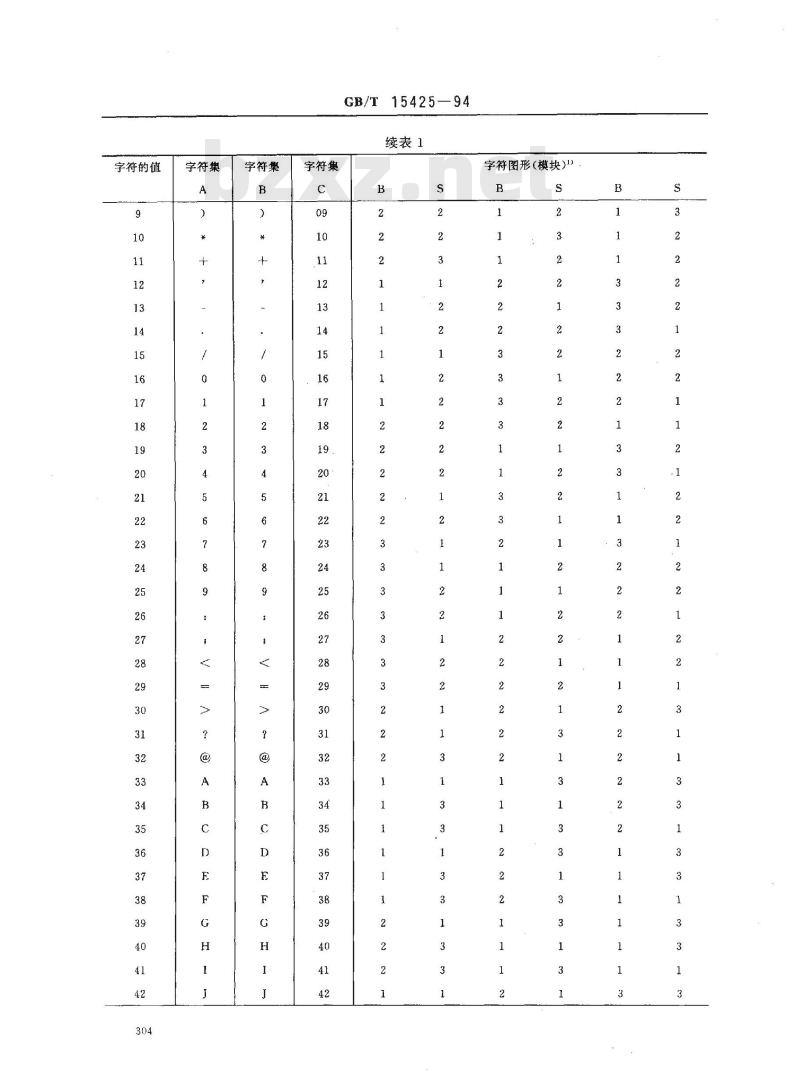

续表1
字符图形(模块)1)
字符集
字符巢
字符集
字符的值
GB/T 15425—94

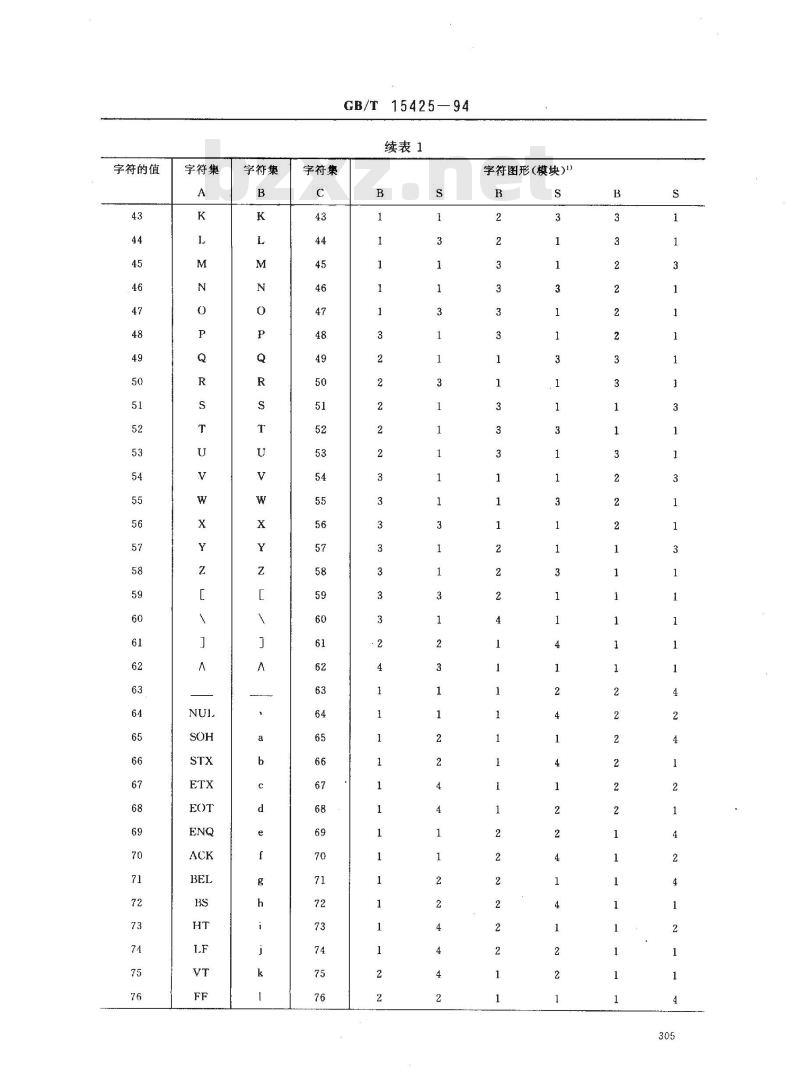

续表1
字符图形(模块)1）
字符集
字衍集
字符集
字符的值
15425—94
续表1
字符图形（模块）
字符集
字符集
字符集
字符的值
CODE C
STARTA
START B
START C
注：1)B为条,S为空。
其中：N为包括辅助字符的数据符的个数。306
6.3128条码的条高
条高为31.8mm。
6.4128条码符号的放大系数
GB/T 15425—94
6.4.1128条码符号的放大系数为0.25～~1.20。6.4.2128条码符号放大系数的选择在与通用商品条码配合使用时，一般所使用的128条码的模块宽度不小于通用商品条码的最窄条宽的75%，且.128条码的最小高度为20mm。7质量保证
7.1条码的尺寸精度
7.1.1条码字符尺寸
128条码字符尺寸见图4（128条码字符尺寸）。7.1.2条码尺寸印刷误差
128条码尺寸印刷允许误差见表2（128条码的尺寸误差）。Ds
图4128条码字符尺寸表示
D一条(或空)的尺寸;D,一个条及其相邻空的尺寸;D7.2颜色对比度此内容来自标准下载网
条码颜色对比应满足PCS值不小于75%。8条码印刷位置
个条码字符的尺寸
8.1通常128条码印在贸易单元通用商品条码的右边，在满足空白区的要求下尽可能靠近通用商品条码。
8.2如果不能满足上述要求，应尽可能明显地印在与通用商品条码关联在一起的位置上。表2128条码的尺寸精度
放大系数
±0.0201)
放大系数
1、20
注：1）条宽不得小于0.23mm。
15425-94
续表2
GB/T 15425—94
附录A
128条码校验符值的计算方法
（补充件）
A1128条码校验符的值计算步骤如下：步骤1
条码字符的值
条码字符的值查表1。
步骤2
条码字符的值乘以相应的权
权的分配如下：
超始符号
第一个字符
第二个字符
第三个字符
第㎡个字符
起始符
功能符1
注：第㎡个字符为校验符前的最后一个字符。步骤3求和
将步骤2所得的结果求和。
步骤4
步骤5
除以模数103
将步骤3所得的结果除以103。
取余数
取步骤4所得的余数为校验符的值。步骤6查出校验符
根据步骤5所得的校验符的值，从条码字符集（查表1)中查出校验符，若余数为102，校验符即为功能符1。
例1.起始符C，功能符1，128812的校验符值的计算；a.
条码字符的值
查表1字符的值如下：
起始符C
功能符1
第个字符12
第二个字符88
第三个字符12
字符的值乘以相应的权
字符的值
除以模数103
543-103=5余28
校验符的值为28
GB/T 15425
5—94
字符的值权
105 ×1 =105
102 X1 =102
12 ×224
88 ×3 =264
12×4= 48
例2.起始符C，功能符1128902×341的校验符值的计算：a．字符的值
查表1：
起始符C
功能符1
字符值乘以相应的权
字符值权
—153
字符的值
除以模数103
1788—10317余37
校验符的值为37。
例3.起始符A功能符1
字符的值
查表1：
15425—94
URZ3+的校验符值的计算：
起始符A
功能符1
字符的值乘以相应的权
除以模数103
854103-8·余30
校验符的值为30。
附加说明：
本标准由中国物品编码中心提出。字符的值权 乘积
103 X1 -103
102 X1=102
53 X2 =106
50 X3 =150
58 X4 232
19×5=95
11 ×6 =66
本标准由中国物品编码中心归口并负责起草。本标准主要起草人胡嘉璋、奚君武、郭卫华、文向阳。字符的值
