【国家标准(GB)】 PN1.0MPa(10bar)和PN1.6MPa(16bar)凸面带颈螺纹钢制管法兰

中华人民共和国国家标准
PN1.OMPa(1Obar)和PN1.6MPa(16bar)上面带颈螺纹钢制管法兰Www.bzxZ.net
Hubbed screwed steel pipe flanges with raised faceferPN1.OMPa(10bar)andPN1.6MPa(16bar)GH 9114.2—B8

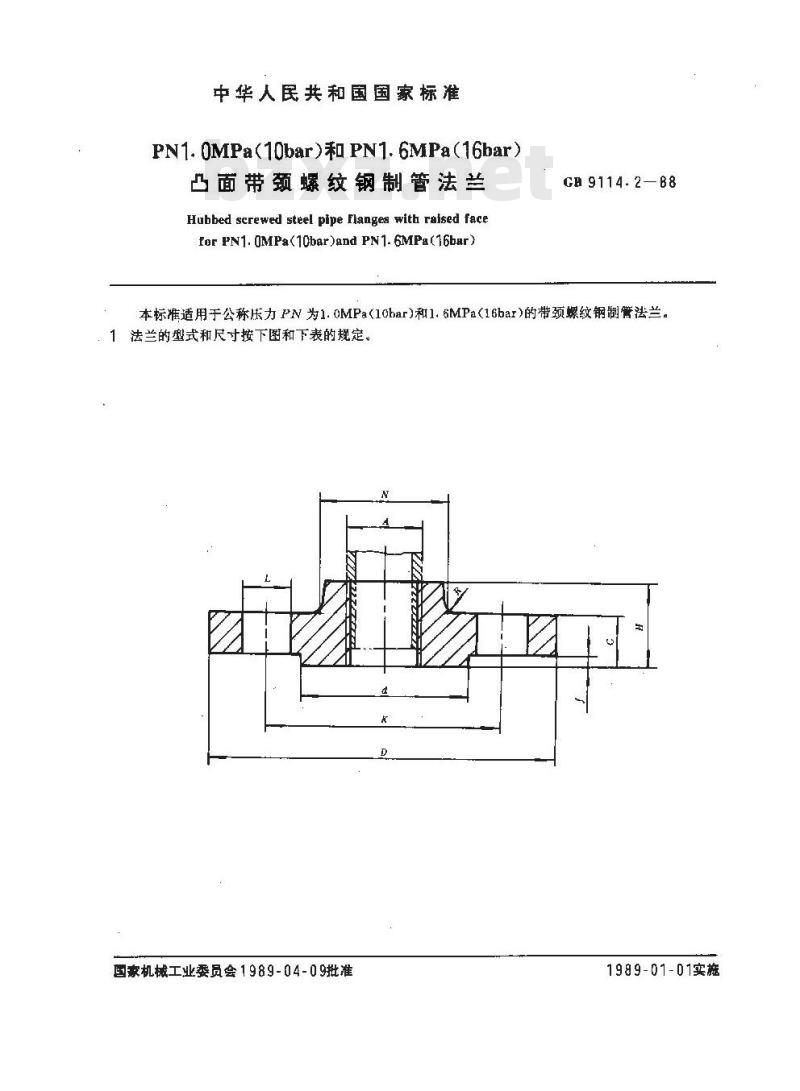

本标准适用于公称压力PN为1.0MPa(10har)和1.6MPa(16bar)的带颈螺纹钢制管法兰。1法兰的型式和尺寸按下图和下表的规定。国豪机械工业委员会1989-04-09批准1989-01-01实瓶
GB9114.2—88

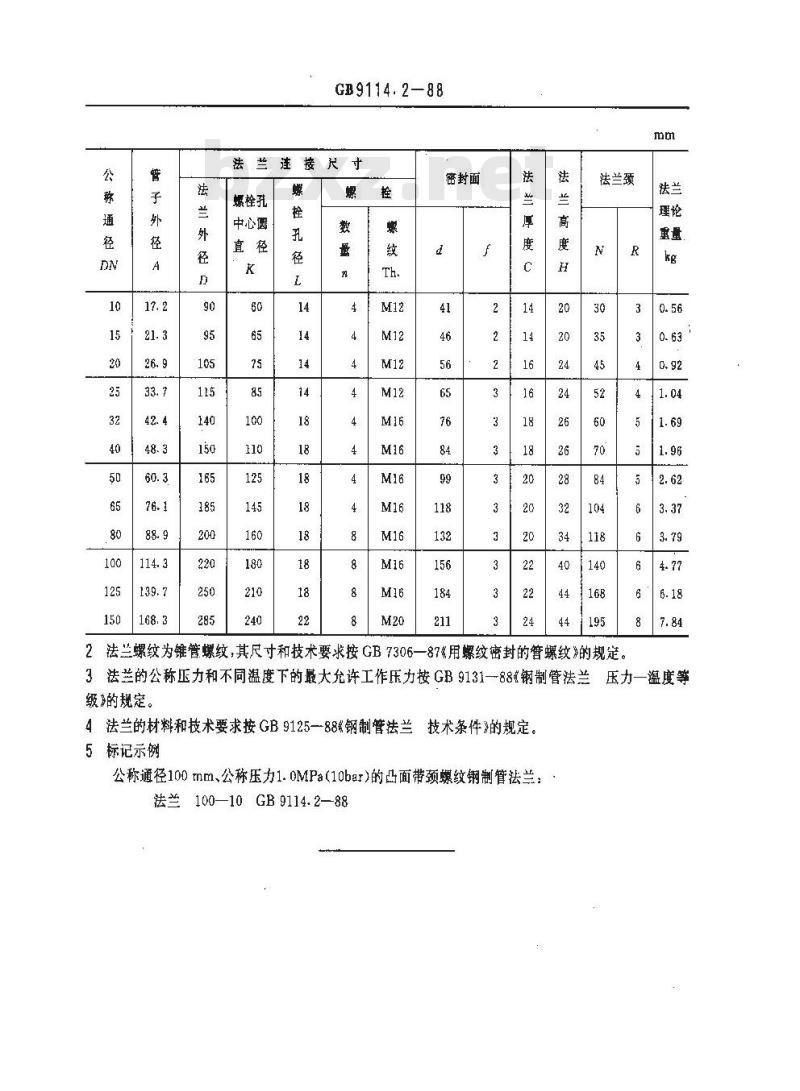

连接尺寸
螺栓孔
中心圆
密封面
法兰颈
2法兰螺纹为锥管螺纹，其尺寸和技术要求按GB7306一87《用螺纹密封的管螺纹》的规定。R
3法兰的公称压力和不同温度下的最大允许工作压力按GB9131-88钢制管法兰压力一温度等级》的规定。
4法兰的材料和技术要求按GB9125—88钢制管法兰技术条件》的规定。
5标记示例
公称通径100mm、公称压力1.0MPa(10bar)的凸面带颈螺纹制管法兰：法兰100—10GB9114.2—88
