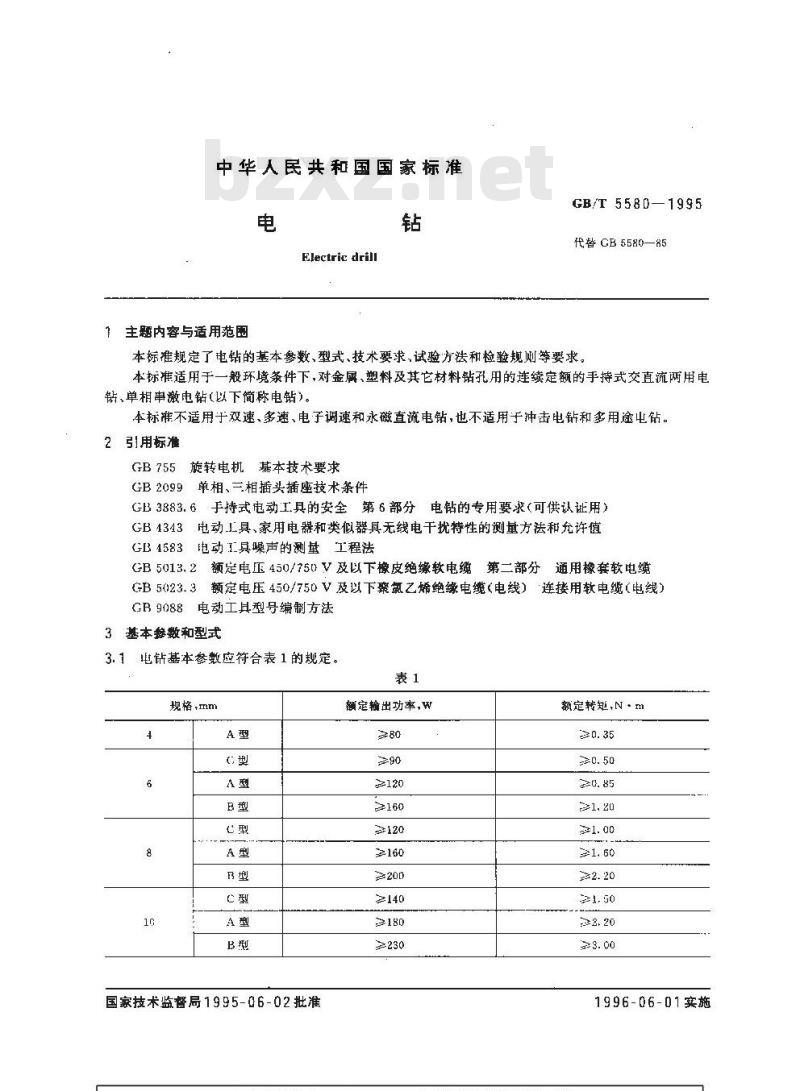

中华人民共和国国家标准
主题内容与适用范围
Electric dril
GB/T 558D—1995
代替GB5580—85
本标准规定了电钻的基本参数、型式、技术要求，试验方法和检验规则等要求。本标适用于一般环境条件下，对金属、塑料及其它材料钻孔用的连续定额的手持式交直流两用电钻、单相串激电钻(以下简称电钻)。本标准不适用于双速、多速、电子调速和永磁直流电钻，也不适用于冲击电钻和多用途电钻。2引用标准
GB 755旋转电机基本技术要求
GB 2099单相、三相插头插座技术条件GB3883.6手持式电动工具的安全第6部分电钻的专用要求（可供认证用）GB4343电动L具、家用电器和类似器具无线电干扰特性的测量方法和允许值GB4583电动I具噪声的测量工程法GB5013.2额定电压450/750V及以下橡皮绝缘软电缆第二部分通用橡套软电缆GB5023.3额定电压450/750V及以下氯乙烯绝缘电缆（电线）连接用软电缆（电线）GB9088电动工具型号编制方法
3基本参数和型式
3.1钻基本参数应符合表 1的规定。表1
规格.mm
国家技术监督局1995-06-02批准额定输出功率，W
≥160
≥230
额定转矩.N·m
1996-06-01施
规格，mm
GB/T5580—1995

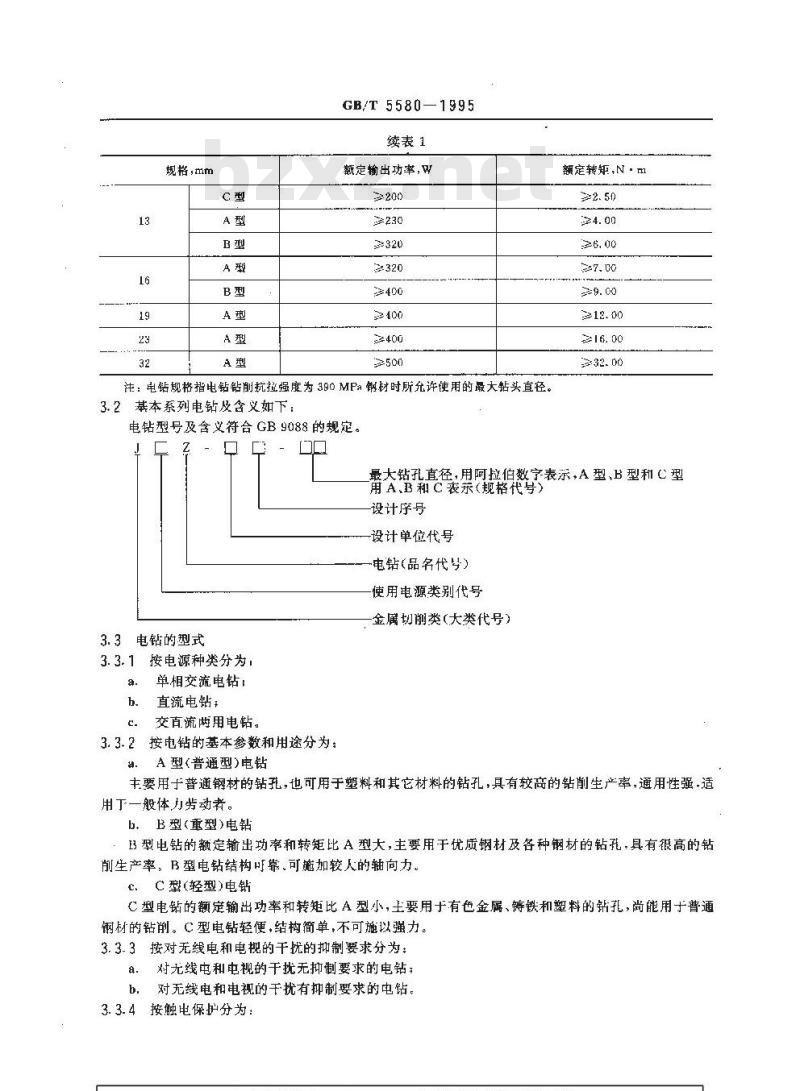

续表1
额定输出功率，W
注：电钻规格指电钻钻削抗拉强度为390MPa钢材时所充许使用的最大钻头直径。基本系列电钻及含义如下：
电钻型号及含义符合GB9088的规定。OD
额定转矩,N·m
最大钻孔直径，用阿拉伯数字表宗，A型、B型和C型角A.B和C表亲（规格代号）
设计序号
设计单位代号
-电钻（品名代号）
使用电源类别代号
-金属划削类(大类代号)
3.3电钻的型式
3.3.1按电源种类分为
单相交流电钻：
bh.直流电钻；
交直流两用电钻。
3.3.2按电钻的基本参数和用途分为：a.A型(普通型)电钻
主要用于普通钢材的钻孔，也可用于塑料和其它材料的钻孔，具有较高的钻削生产率，通用性强.适用丁一般体,力劳动者。
b.B型(重型)电钻
E3型电钻的额定输出功率和转矩比A型大，主要用于优质钢材及各种钢材的钻孔·具有很高的钻削生产率，B型电钻结构叮靠.可施加较人的轴向力。心
C型(轻型)电钻
C型电钻的额定输出功率和转矩比A型小，土要用于有色金属、铁和塑料的钻孔，尚能用于普通钢材的钻削。C型电钻轻便，结构简单，不可施以强力。3.3.3按对无线电和电规的干扰的抑制要求分为：a：对无线电和电视的干扰无抑制要求的电钻；对无线电和电视的干扰有抑制要求的电钻。b.
3.3.4按触电保护分为：
a.I类电钻t
h.I类电钻：
c.I类电钻。

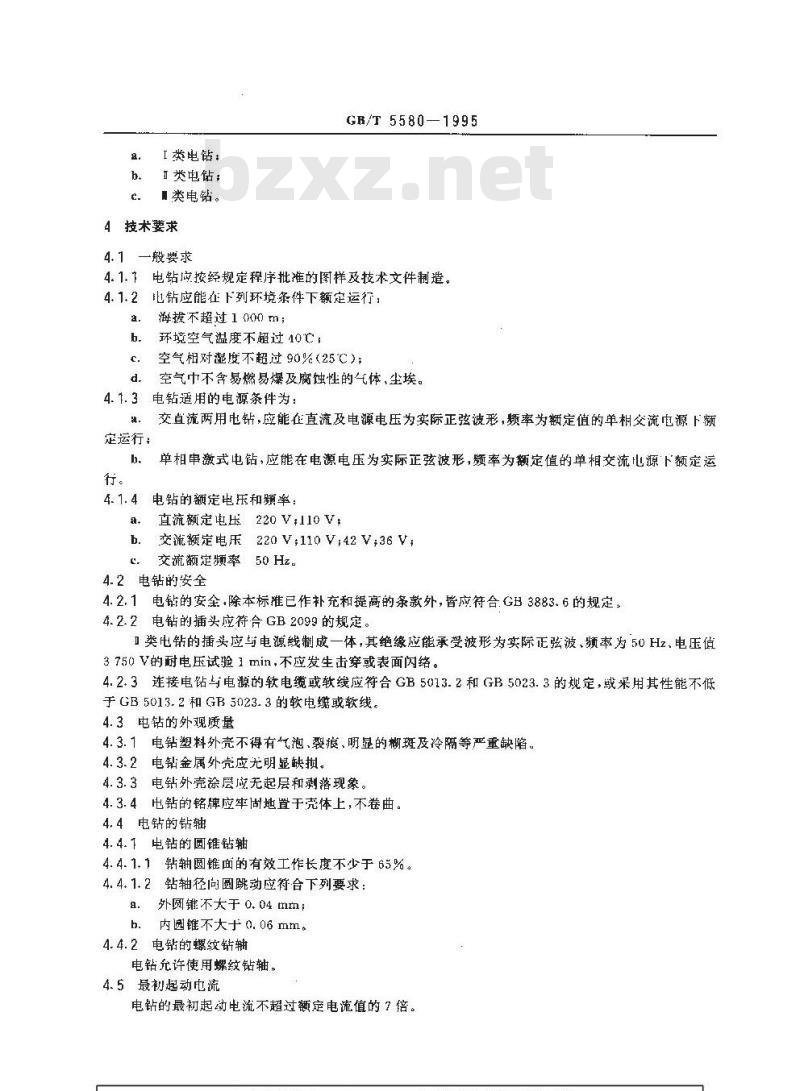

4技术要求
4.1一般要求
GB/T 5580—1995
4.1.1电钻应按经规定程序批准的图样及技术文件制造。4.1.2电钻应能在下列环境条件下额定运行：海拨不超过1000m；
环境空气温度不超过40，
空气相对避度不超过90%（25℃）；空气巾不含易燃易爆及腐蚀性的气体,尘埃。4.1.3电钻适用的电源条件为：
定运行：
交直流两用电钻，应能在直流及电源电压为实际正弦波形，频率为额定值的单相交流电源下额单相串激式电钻，应能在电源电压为实际正弦波形，频率为额定值的单相交流心源下额定运h
4.1.4电钻的额定电压和频率：
直流额定电压220 V*110 V;
交流额定电压220 V;110 V;42 V;36 Vb.
交流额定频率
4.2电钻的安全
4.2.1电钻的安全，除本标准已作补充和提高的条款外，皆应符合.GB3883.6的规定。4.2.2电钻的插头应符合GB2099的规定。Ⅱ类也钻的插头应与电源线制成一体，其绝缘应能承受波形为实际正弦波、频率为50Hz、电压值3750V的耐电压试验1min，不应发生击穿或表面闪络。4.2.3连接电钻与电源的软电缆或软线应符合GB5013.2和GB5023.3的规定，或采用其性能不低于GB 5013.2 和 GB 5023.3的软电缆或软线。4.3电钻的外观质量
4.3.1电钻塑料外壳不得有气泡、裂痕、明显的糊斑及冷隔等严重缺陷。4.3.2电钻金属外壳应光明显缺损。4.3.3电钻外壳涂层成无起层和剥落现象。4.3.4电钻的铭牌应牢固地置于壳体上，不卷曲。4.4电钻的钻轴
4.4.1电钻的圆锥钻轴
4.4.1.1钻轴圆锥面的有效工作长度不少于65%。4.4.1.2钻轴径向圆既动应符合下列要求：外圆锥不大于0.04 tmm;
b. 内圆锥不大于 0. 06 mm。
4.4.2电钻的螺纹钻轴
电钻允许使用螺纹钻轴。
4.5最初起动电流

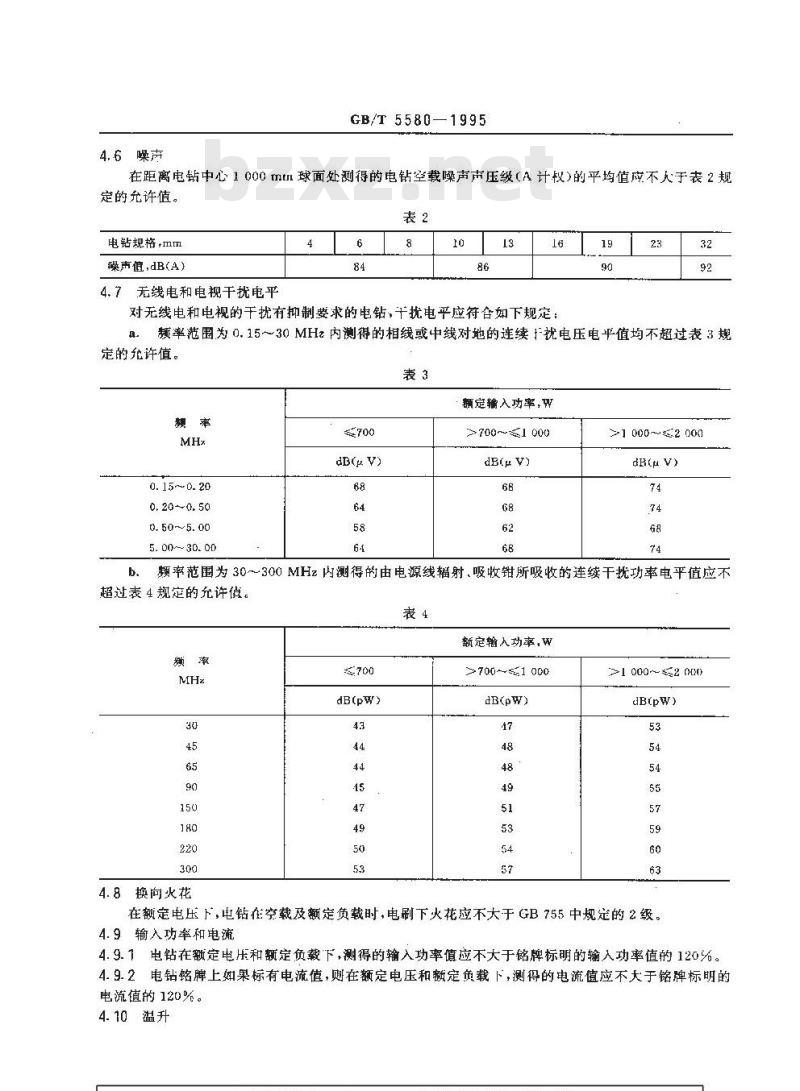

电钻的最初起动电流不超过额定电流值的7倍。噪声
GB/T5580—1995
在距离电钻中心1000mtm球面处测得的电钻空载噪声声压级（A计权)的平均值应不大于表2规定的充许值。
电钻规格：mm
噪市值，dB(A）
4.无线电和电视于扰电平
对无线电和电视的干扰有抑制要求的电钻，干扰电平应符合如下规定19
频率范围为0.15~30MHz内测得的相线或中线对地的连续扩扰电压电平值均不超过表3规定的允许值。
额定输入功率,W
0. 15 ~ 0. 20
0.20-~0.50
0.50~5.00
5. 00~ 30. 00
dB(μ V)
>700~≤1000
dB(μ V)
21 000~2 000
dRtμV)
频率范围为30300MHz内测得的由电源线辐射.吸收钳所吸收的连续干扰功率电平值应不超过表 4规定的允许值。
额定输入功率,W
4.8换向火花
dB(pw)
7001000
dB(pW)
1 000~$2 000
dB(pw)
在额定电压下，电钻任空载及额定负载时，电刷下火花应不大于GB755中规定的2级。4.9输入功率和电流
4.9.1电钻在额定电压和额定负载下，测得的输入功率值应不大于铭牌标明的输入功率值的120%，4.9.2电钻铭牌上如果标有电流值，卿在额定电压和额定负载下，测得的电流值应不大于铭牌标明的电流值的120%。
4. 10 温升
GB/T 5580 -1995下载标准就来标准下载网

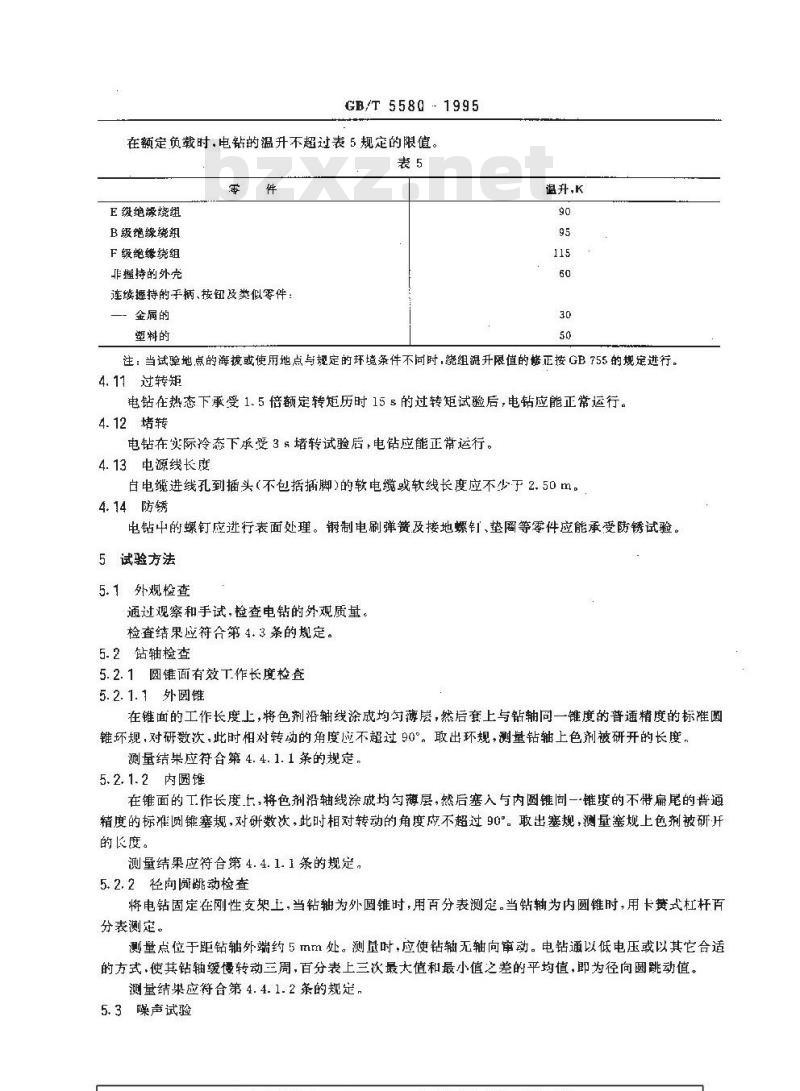

在额定负载时.电钻的温升不超过表5规定的限值。表5
E级绝缘绕组
B级绝缘绕组
F级绝缘绕组
非握持的外壳
连续握持的手柄、按钮及类似零件：金属的
塑料的
温升,K
注：当试验地点的海拨或使用地点与规定的环境条件不同时，绕组温升限值的修正按GB755的规定进行。4.11过转矩
电钻在热态下承受1.5倍额定转矩历时15 5的过转矩试验后，电钻应能正常运行，4.12堵转
电钻在实际冷态下承受3s堵转试验后，电钻应能正常运行。4.13电源线长度
白电继进线孔到插头（不包括插脚）的软电缆或软线长度应不少于2.50m。4.14防锈
电钻中的螺钉应进行表面处理。钢制电刷弹簧及接地螺钉、垫圈等零件应能承受防锈试验。5试验方法
5.1外观检查
通过观察和手试，检查电钻的外观质量。检查结果应符合第4.3条的规定。5.2钻轴检查
5.2.1圆锥面有效T作长度检查
5.2.1.1外圆锥
在锥面的工作长度上，将色剂沿轴线涂成均匀薄层，然后套上与钻轴同一锥度的普通精度的标准圆锥坏规，对研数次，此时相对转动的角度应不超过90°。取出环规，测量钻轴上色剂被研开的长度，测量结果应符合第 4. 4.1.1 条的规定,5.2. 1.2内圆
在锥面的工作长度士,将色剂沿轴线涂成均勾薄层,然后塞入与内圆锥同一锥度的不带扁尾的肯通精度的标准圆罐塞规，对研数次，此时相对转动的角度应不超过90″。取出塞规，测量塞规上色剂被研开的长度。
测量结果应符合第4.4.1.1条的规定。5.2.2径向谢动检查
将电钻固定在刚性支架工，当钻轴为外圆锥时，用百分表测定。当钻轴为内圆锥时，用卡贫式杠杆百分表测定。
测量点位于距钻轴外端约5mm处。测时，应使钻轴无轴向窜动。电钻通以低电压或以其它合适的方式，使其钻轴缓慢转动三周，百分表上三次最大值和最小值之差的平均值，即为径向圆跳动值。测量结果应符合第4.4.1.2 条的规定，5.3噪声试验
GB/T55B0—1995
电钻的噪声试验按GB4583的规定进行。试验结果应符合第4.6条的规定。5.4无线电和电视干扰电平的测量电钻对无线电和电视干扰电平的测量按GB4343的规定进行，测量时，电钻应带钻夹头连续空载运行。
试验结果应符合第4. 7 条的规定。5.5换向火花检查
电钻在额定电下空载运行15min。在空载及在进行第5.6条试验时，观察电刷下的火花，检登试验时仗检查空载运行时的换尚火花。检查结果应符合第4.8条的规定。5.6输人功率、电流和工作参数测电钻在额定电压下，使施加的转矩达到表1规定的额定转矩的最低值。如果此时的输出功率还未达到表1规定的额定输山功率的最低值，则继续增如电钻的负载，使电钻的输出功率达到该值（当规定的额定输出功率和额定转矩人于表1规定的最低值，则用同样的方法按规定的额定输出功率或额定转矩加载）。
在电钻运行15 min 后，测量电钻的输人功率、电流、转矩及输出功率。对亚类电钻，测量时应注意保持电钻插头处的电压为额定电压值，其输人功率应扣除插头至功率表之间的线路损耗。
试验结果应符合第3.1条和第4.9条的规定。5.7温升试验
5.7.1施加的负载
电钻在额定电下，按第5.6条所确定的负载施加转矩。如果此时的输人功率小于铭牌标明输入功率的4/5时，则增转矩，便输入功率等于铭牌输入功率的4/5，并以此转矩作为电钻温升试验的负载。5.7.2运行时间
在第5.7.1条规定的条件下，连续运行到电钻各部分溢升达到实际稳定状态时为止。5.7.3温升测定的方法
在电钻各部分温升达到实际稳定以后，绕组温升用电阻法测量，其它部位的温升用温度让法测量。试验结巢应符合第4.10条的规定。5.8过转矩试验
在电钻温升达到实际稳定状态时，在额定电压下，使施加的转矩达到第5.6条所确定的负载转矩的1.5倍。试验历时158。
试验结果应符合第 4. 11 条的规定。5.9堵转试验
在实际冷态下，预先将电钻的转动部分堵住，然后施加额定电压，持续3s后释放，再在额定电压下空载运行305，检查电钻是香正常。试验结果应符合第4.12条的规定。5.10最初起动电流的测量
在进行第5.9条堵转试验时，测量最初起动电流值。测量结果应符合第4.5条规定。
5.111类电痛头的耐电压试验
在插头体外表面的握手处贴附金屑箱，然后在插脚和金属箔之间施3750V试验电压.历时Imin
试验结果应符合第4. 2.2条的规定。5.12电源线检查及长度测量
GB/T 5580—1995
测量电钻的电源线进线孔到插头（不包括插脚）面的电源线长度，并检查电源线规格。测量和检查结果应符合第 4. 13 条和第 4. 2.3 条的规定。5.13其余的试验方法
凡本标准中未作规定的其余试验方法均按GB3883.6的相应规定进行。6检验规则
6.1每台电钻必须经质量检验部门试验合格后才能出厂。出时应附有证明产品质量合格的文件。6.2本标准规定的项目为型式试验项目，其中带”*”标记的为检查试验项目；带“**”标记的项目在产品定型后，如结构和材料没有变更，则在以后进行的型式试验时可不进行。试验按如下顺序进行。外观检查“
标志检查·
触电保护检查”
钻轴检查
噪声试验
无线电和电视干扰电平测景*·（仅在有要求时进行）起动试验
换向火花检查
输入功率、电流和工作参数测量温升试验
过转矩试验
泄漏电流测量
堵转试验
最初起动电流测量
防潮试验
绝缘电阻测量
耐电压试验
耐久性试验
不正常操作试验
机械危险检查
机械强度检查
接地装置检查
结构检查
内部布线检查
组作试验““
电源线长度检查
电源联接检查
软电缆或软线提拉力和扭力试验软电缆或软线及护套弯曲试验，外接导线的接线端子检查·
螺钉及联接检查”：
爬电距离、电气间隙和绝缘穿通距离检查耐热性、耐燃性和抗漏电痕迹性试验防锈试验
6.3检查方法
GB/T55801995
6.3.1试验按第6.2条所列试验项目的顺序进行。6.3.2试验项口应在同一台样机上进行，应通过全部试验。如果需要拆开样机做有关试验，可以另加一台样机。
标志和包装
7.1电钻的铭牌应标有下列项目：a.
速值)：
产品名称，电钻：
电钻型号：
在钢材上钻孔的最大直径，mm，额定电压,V;
电源种类符号；
额定输入功率，W,或额定电流,A；额定转速控，r/min（空载转速超过10000r/min的电钻，应标有前面加有符号n.的额定空载转1类结构符号（仅用于「类电钻：防潮程度符号(仅在有要求时标出)；i
制造厂名或商标：
出厂批量代号。
7.2出时，电钻的钻轴部分应采取临时性防锈涂封保护措施。7.3每台电钻出厂时应附有下列文件7.3.1产品合格证。
7.3.2使用维护说明书。
对该型号电钻的特点和用途分别作有关说明。a
应有独立的章节说明电钻使用的安全技术要求，其内容包括必须注意的事项，可能出现的危险b.
和相应的预防措施，对1类电钻应指明必须使用剩余电流动作保护器。C、 有关维护保养事项。
7.4电钻的包装、运输及贮存应符合有关规定8保修期限与备件
8.1用户按照电钻制造」使用维护说明书的规定，在正确地运输、存放和使用电钻的情况下，电钻自出厂日期起算一年内，并其中从购买日起算6个月内，如因制造质量不良而发生损坏或不能正带工作时，制造厂应免费为用户修理和调换。8.2规格为13nm及以下的电钻出厂时，均应附有相应规格的钻夹头。附加说明：
本标准中华人民共和国机械工业部提出。本标准由全国电动工标化技术委员会归口。本标准由机械工业部上海电动工具研究所负责起草。本标准主要起草人罗选强、方联。
