【国家标准(GB)】 电器绝缘漆管一般要求

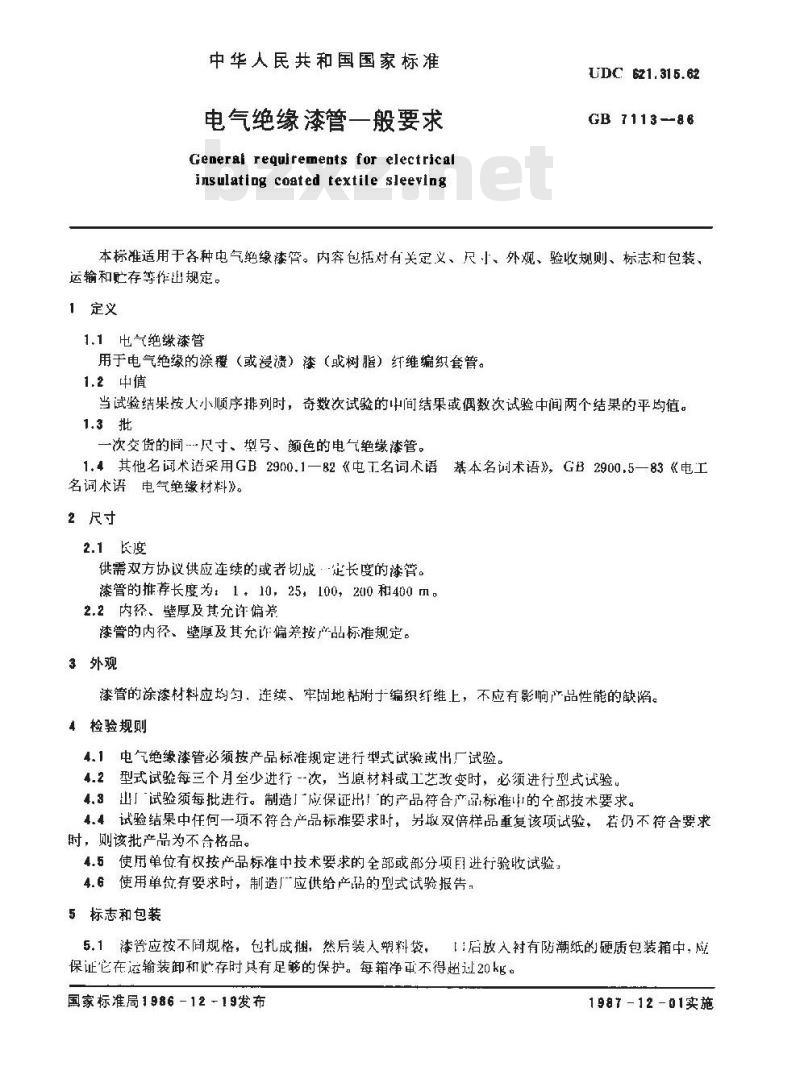

中华人民共和国国家标准
电气绝缘漆管一般要求
General requirements for electricalinsulatiog coated textile sleevingUDC621.315.62
GB 7113-86
本标准适用于各种电气绝缘漆管。内容包括对有关定义、尺十、外观、验收规则、标志和包装、运输和贮存等作出规定。
1定义
1.1电气绝缘漆管
用于电气绝缘的涂覆（或浸渍）漆（或树脂）纤维编织套管。1.2中值
当试验结果按人小顺序排列时，奇数次试验的中间结果或偶数次试验中间两个结果的平均值。1.3批
一次交货的同尺寸、型号、颜色的电气绝缘漆管。1.4其他名间术采用GB2900.1—82《电工名词术语基本名询术语》，GB2900.5—83《电工名词术语电气绝缘材料》。
2尺寸
2.1长度
供需双方协议供应连续的或者切成·定长度的漆管。漆管的推荐长度为：1，10，25，100，200和400m。2.2内径、壁厚及其允许偏差
漆管的内径、壁厚及其允诈偏差按产品标准规定。3外观
漆管的涂漆材料应均勾，连续、牢固地粘附于编织纤维上，不应有影响产品性能的缺陷。4检验规则wwW.bzxz.Net
4.1电气绝缘漆管必须按产品标准规定进行型式试验或出厂试验。4.2型式试验每三个月至少进行--次，当原材料或工艺改变时，必须进行型式试验4.3出厂试验须每批进行。制造厂应保证出厂的产品符合产品标准的全部技术要求。4.4试验结果中任何一项不符合产品标准要求时，另圾双倍样品重复该项试验，若仍不符合要求时，则该批产品为不合格品。
4.5使用单位有权按产品标准中技术要求的全部或部分项目进行验收试验：4.6使用单位有要求时，制造厂应供给产码的型式试验报告，5标志和包装
5.1漆管应按不间规格，包扎成捆，然后装入塑料袋，【1后放人衬有防潮纸的硬质包装箱中，应保证它在运输装卸和忙存时具有足够的保护。每箱净平不得超过20k。国家标准局1986-12-19发布
1987-12-01实施

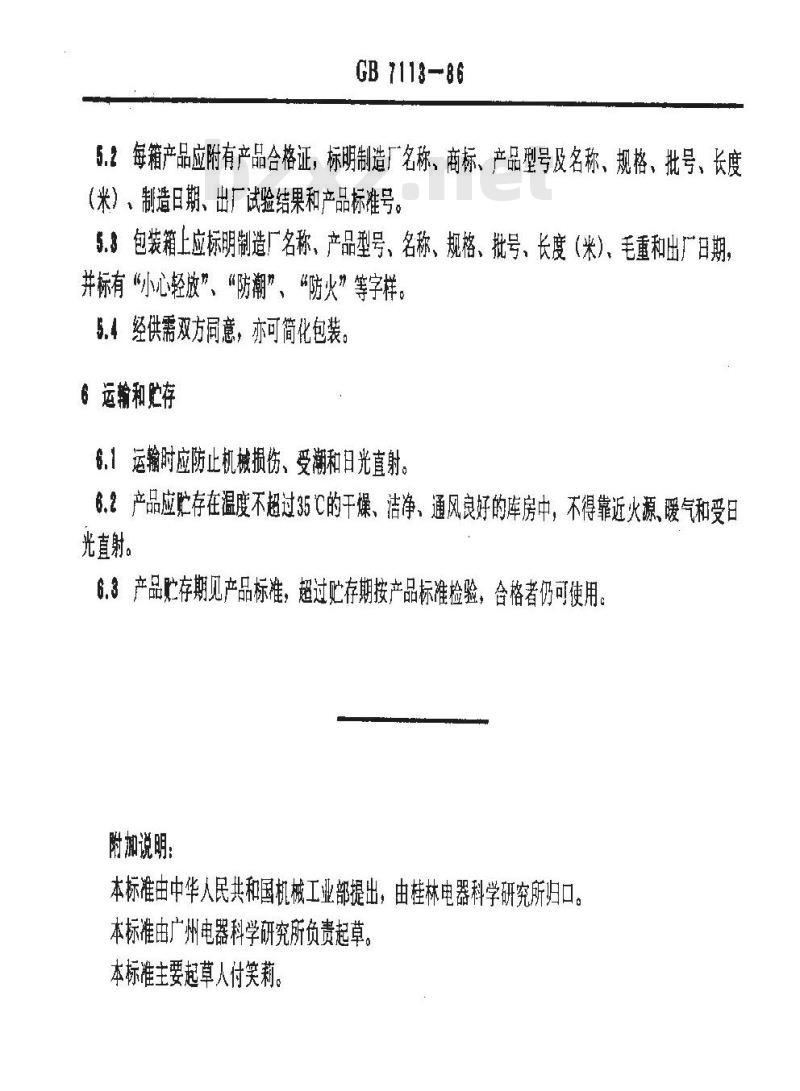

GB7113-86
5.2每箱产品应附有产品合格证，标明制造厂名称、商标、产品型号及名称、规格、批号、长度（米）、制造日期、出厂试验结果和产品标准号。5.3包装箱上应标明制造厂名称、产品型号、名称、规格、批号、长度（米）、毛重和出厂日期并标有“小心轻放”、“防潮”、“防火”等字样。5.4经供需双方同意，亦可简化包装。6运输和贮存
6.1运输时应防止机械损伤、受潮和日光直射。6.2产品应贮存在温度不超过35C的干燥、洁净，通风良好的库房中，不得靠近火源、暖气和受日光直射。
6.3产品贮存期见产品标准，超过贮存期按产品标准检验，合格者仍可使用。附加说明
本标准由中华人民共和国机械工业部提出，由桂林电器科学研究所归口。本标准由广州电器科学研究所负责起草。本标准主要起草人付笑莉。
