【国家标准(GB)】 工业用邻苯二甲酸酯类的检验方法 热处理后的色泽测量

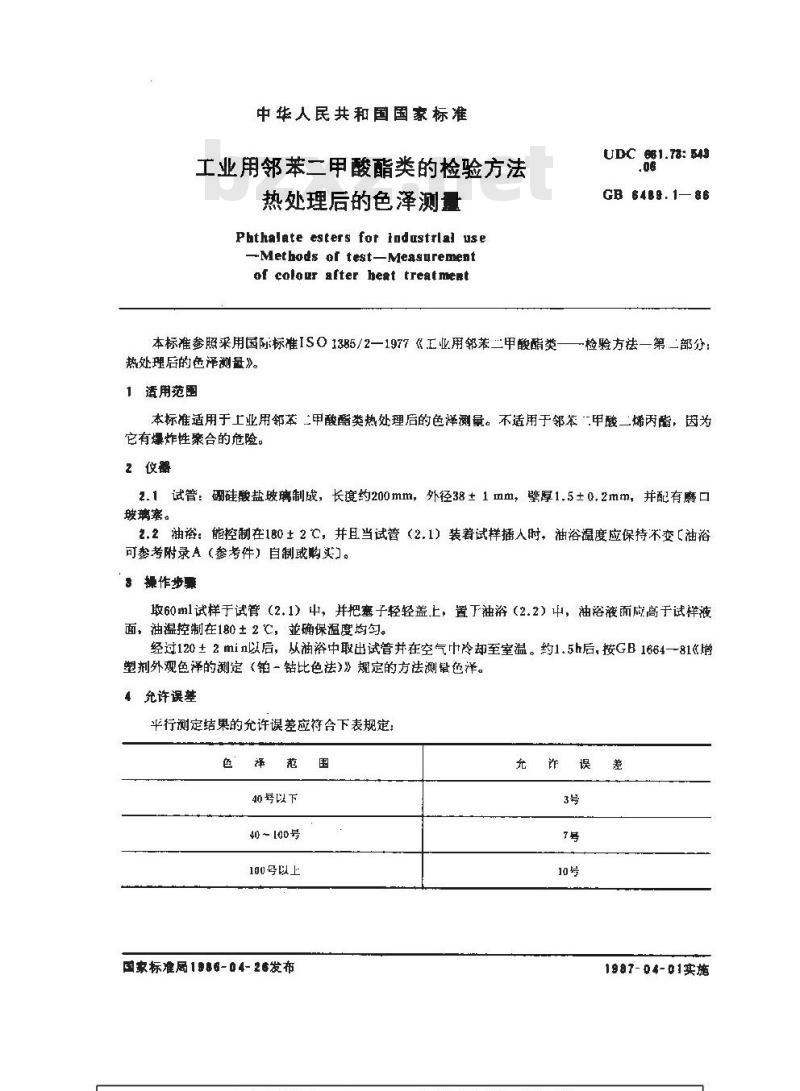

中华人民共和国国家标准
工业用邻苯二甲酸酯类的检验方法热处理后的色泽测量
Pbthalate esters fot industrlal use-Methods of test-Measurementof colour after heat treatmentUDC 661.78: 543
GB 6489.186
本标准参照采用国际标准ISO1385/2一1977《工业用邻苯二甲酸酯类——检验方法一第二部分热处理后的色泽测量》。
适用范围
本标准适用于工业用邻苯二甲酸酯类热处理后的色泽测量。不适用于邻苯“甲酸二烯丙酯，因为它有爆炸性案合的危险。
2仪器
2.1试管：硼硅酸盐玻璃制成，长度约200mm，外径38±1mm，壁厚1.5±0.2mm，并配有磨口玻璃塞。
2.2油裕：能控制在180±2℃，并且当试管（2.1）装着试样插人时，油浴温度应保持不变油浴可参考附录A（参考件）自制或购实）。操作步票
取60m1试样于试管（2.1）中，并把塞子轻轻盖上，置下油浴（2.2）中，油液面应高于试样液面，油温控制在180 ± 2 ℃C，亚确保温度均匀。经过120+2min以后，从油浴中取出试管并在空气中冷却至室温。约1.5h后，按GB166481《增塑剂外观色泽的浏定（铂一钻比色法)》规定的方法测色洋。允许误整
平行测定结果的允许误差应符合下表规定：色择范
40号以下
40100号
100号以上
国家标准局1986-04-26发布
1987-04-01实施

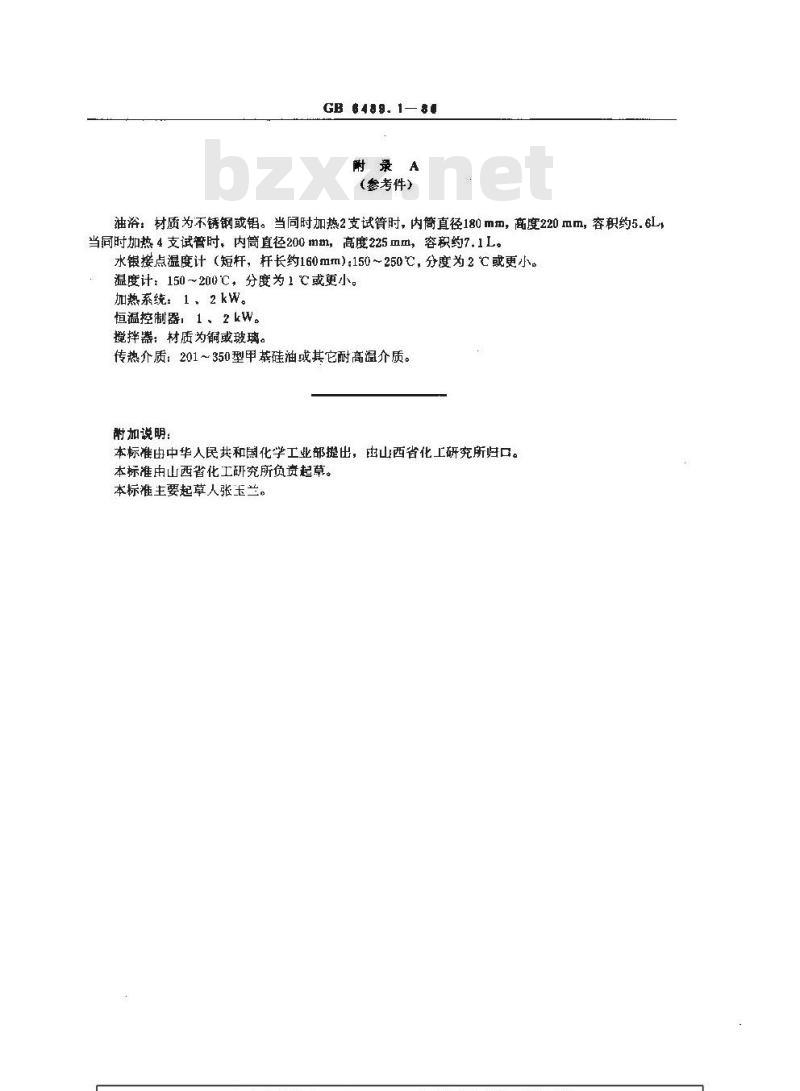

GB 6489. 1—80
（参考件）
油浴：材质为不锈钢或铝。当同时加热2支试管时，内筒直径180mm，高度220mm，容积约5.6L，当同时加热4支试管时，内筒直径200mm，高度225mm，容积约7.1L。水银接点温度计（短杆，杆长约160mm）：150～250℃，分度为2℃或更小温度计：150～200℃，分度为1℃或更小。加热系统：1、2kW。
恒温控制器1、2kw。免费标准bzxz.net
搅拌器：材质为铜或玻璃。
传热介质：201~350型甲基硅油或其它耐高温介质。耐加说明：
本标准由中华人民共和国化学工业部提出，出山西省化工研究所归口。本标准由山西省化工研究所负资起草。本标准主要起草人张玉兰。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
