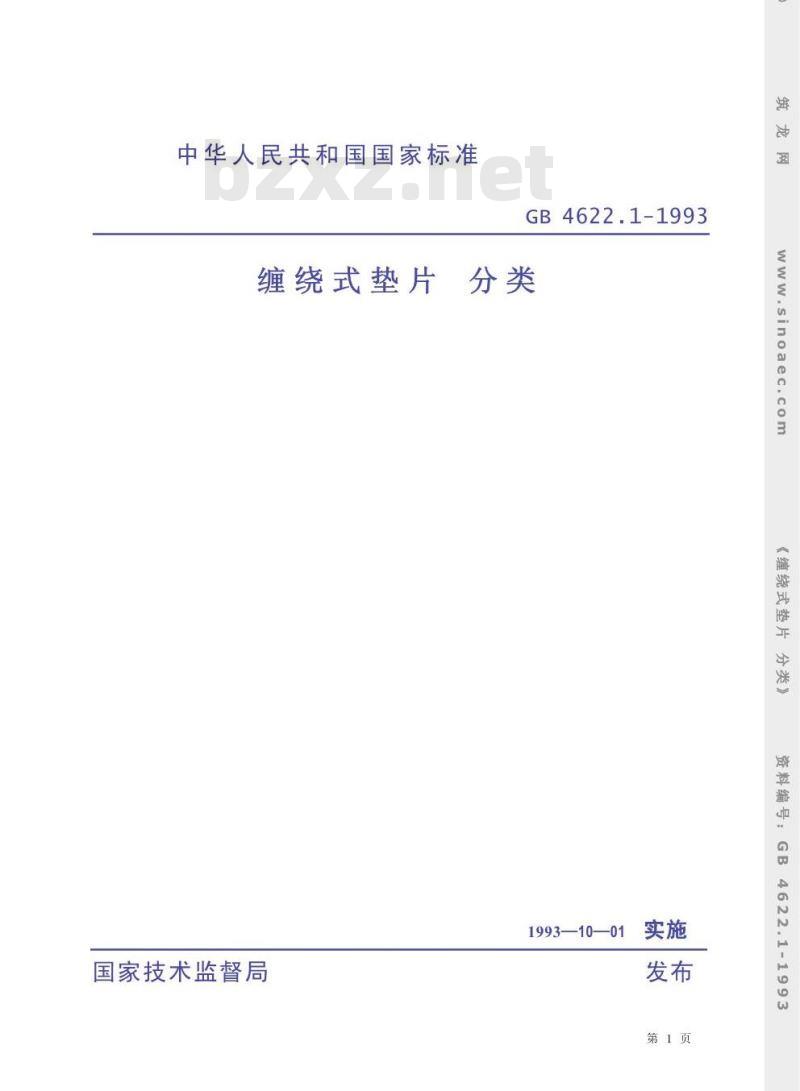

中华人民共和国国家标准
GB4622.1-1993
缠绕式垫片分类wwW.bzxz.Net
国家技术监督局
1993—10—01
第1页
sinoaec.com
《缠绕式垫片
分类》
4622.1-1993

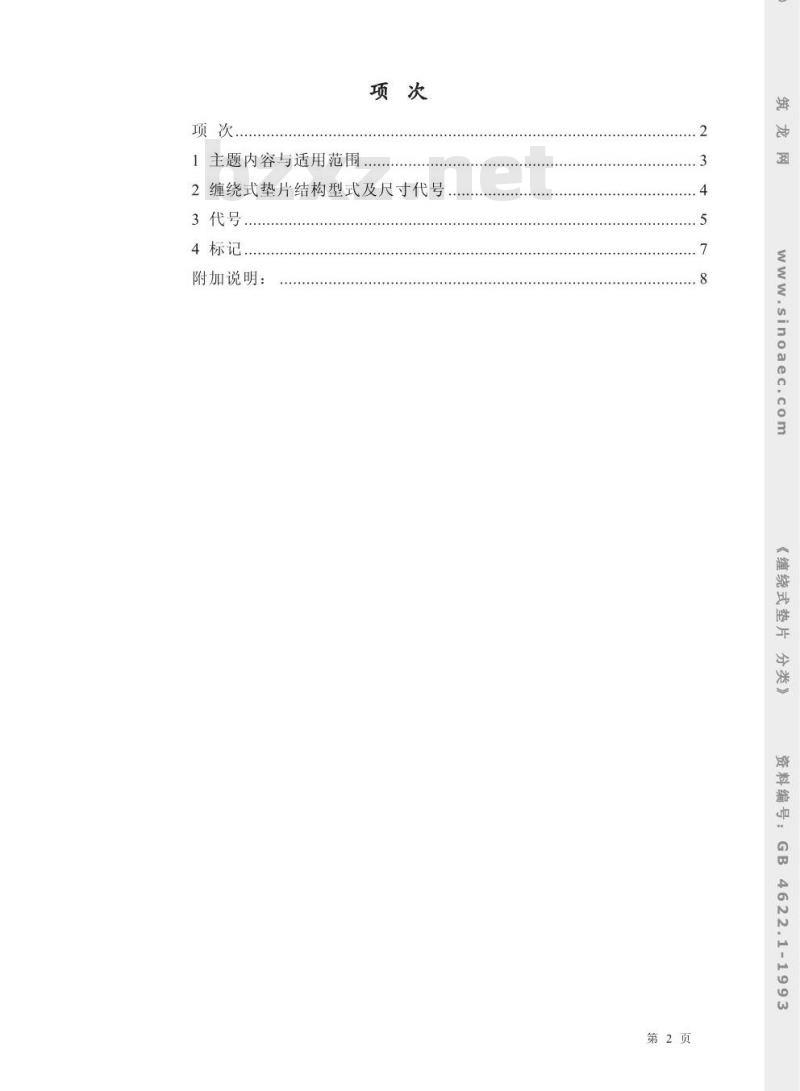

1主题内容与适用范围
2缠绕式垫片结构型式及尺寸代号.5
3代号
4标记
附加说明：
缠绕式垫片
第2页

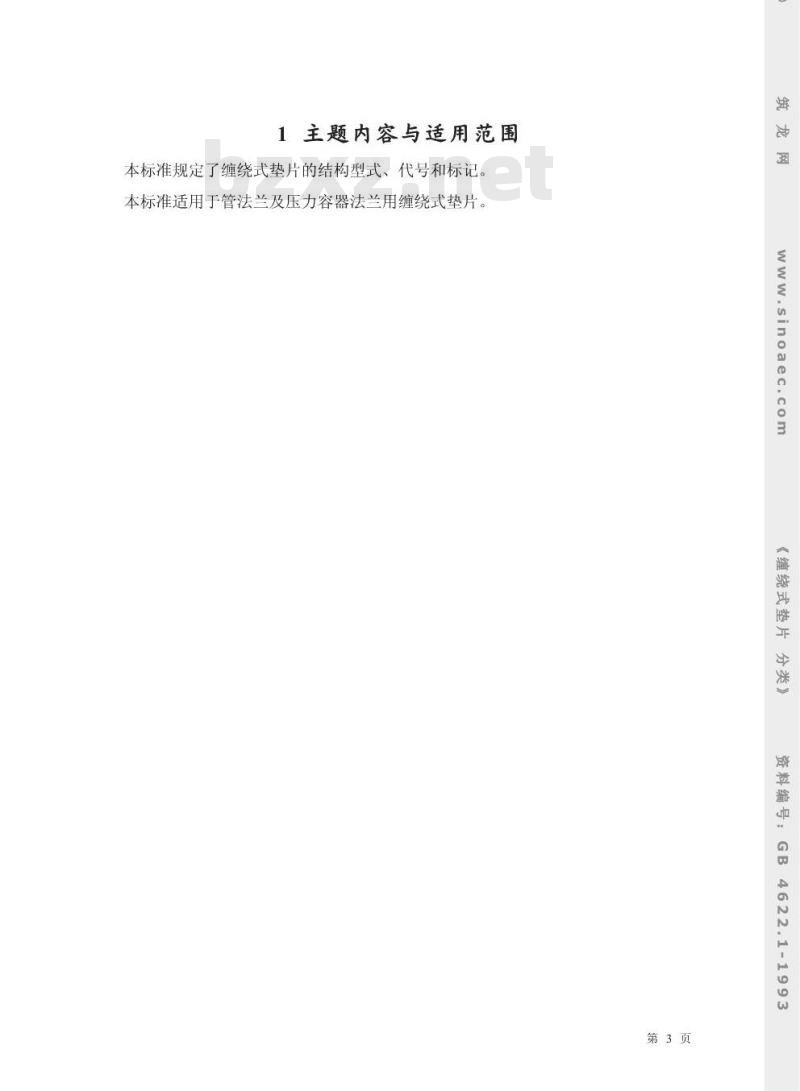

1主题内容与适用范围
本标准规定了缠绕式垫片的结构型式、代号和标记。本标准适用于管法兰及压力容器法兰用缠绕式垫片。sinoaec.com
绕式垫
1-1993
第3页

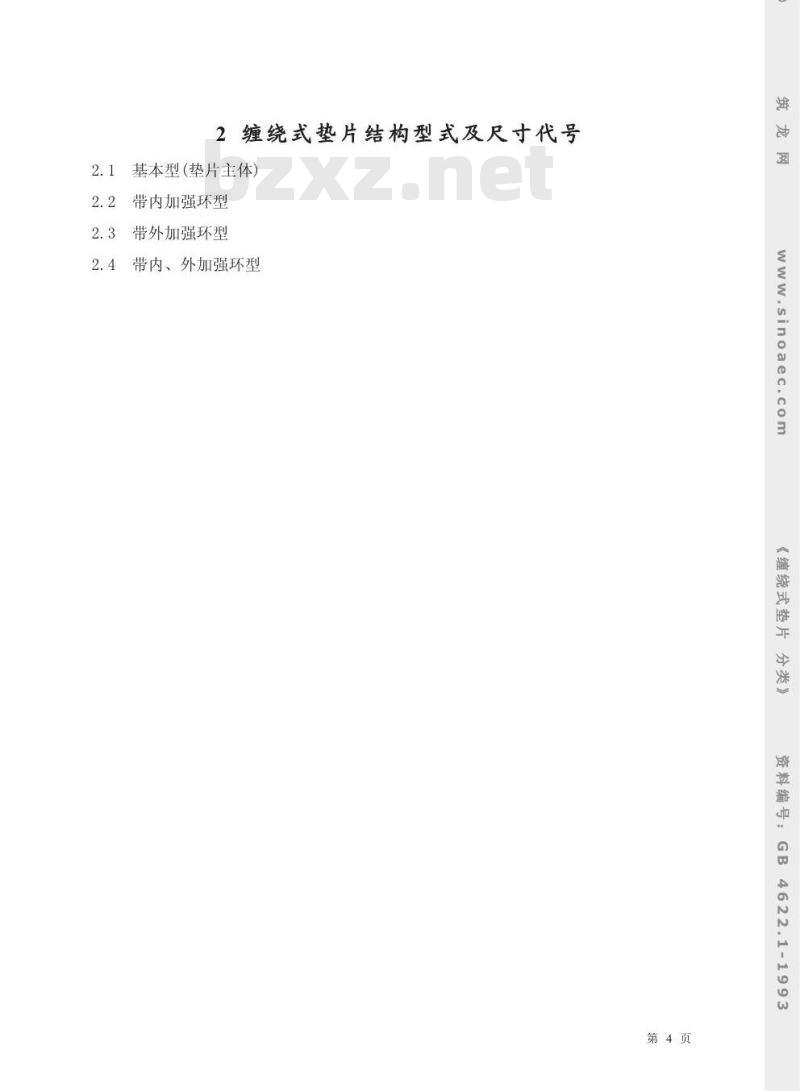

2缠绕式垫片结构型式及尺寸代号國
2.1基本型（垫片主体）
2.2带内加强环型
2.3带外加强环型
sinoaec.com
2.4带内、外加强环型
绕式垫厂
1-1993
第4页

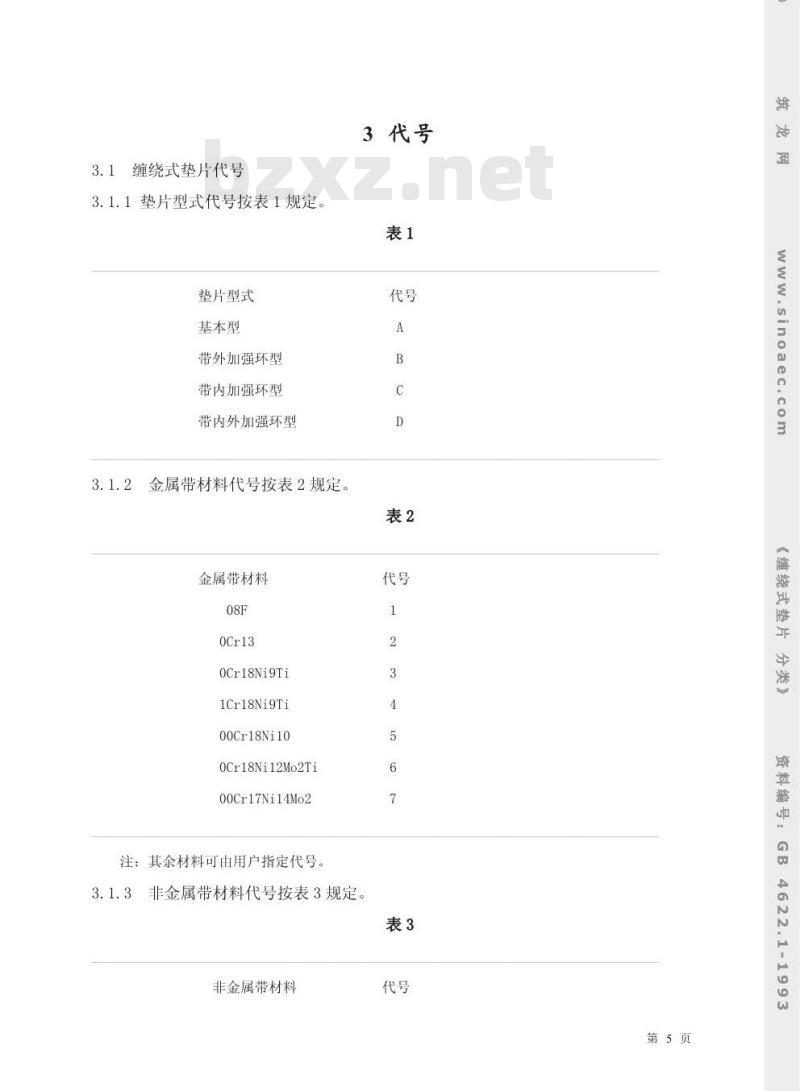

缠绕式垫片代号
3.1.1垫片型式代号按表1规定。垫片型式
基本型
带外加强环型
带内加强环型
带内外加强环型
3.1.2金属带材料代号按表2规定。金属带材料
OCr18Ni9Ti
1Cr18Ni9Ti
00Cr18Ni10
OCr18Ni12Mo2Ti
00Cr17Ni14Mo2
注：其余材料可由用户指定代号。3代号
3.1.3非金属带材料代号按表3规定。表3
非金属带材料
第5页
.sinoa
式垫片
分类）
特制石棉
柔性石墨
聚四氟乙烯
注：其余材料可由用户指定代号。sinoaec.com
绕式垫人
分类》
22.1-1993
第6页
4标记
4.1顺序
4.2示例及示例说明
B31-150-50GB4622
sinoaec.com
管法兰用缠绕式垫片；
垫片型式：带外加强环型：金属带材料：OCr18Ni9Ti非金属带材料：特制石棉：公称通径：150mm：公称压力：5.0MPa（50bar）。C42-1000-25GB4622
压力容器法兰用缠绕式垫片；垫片型式：带内加强环型；金属带材料：1Cr18Ni9Ti非金属带材料：柔性石墨：公称通径：1000mm；公称压力：2.5MPa（25bar）。《缠
1-1993
第7页
附加说明：
本标准由国家建筑材料工业局提出，本标准由南京化工学院负责起草。本标准要起草人朱洪生、顾伯勤、陈根兴。sinoaec.com
绕式垫厂
1-1993
第8页
