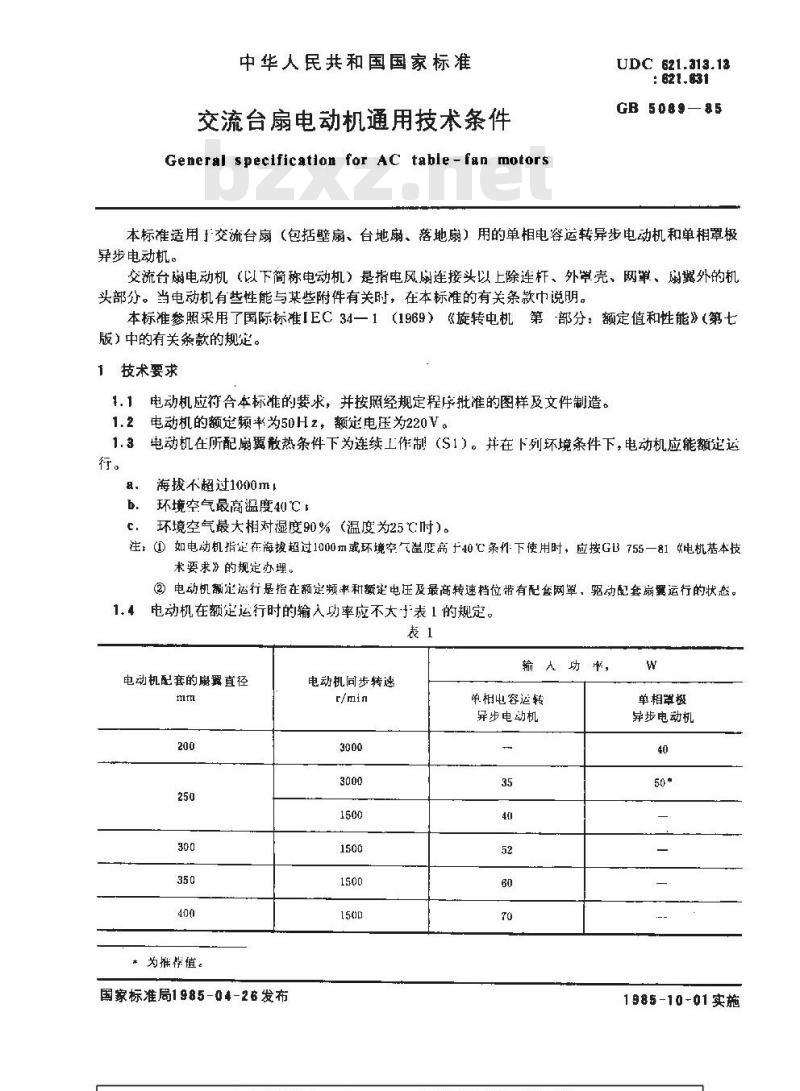

中华人民共和国国家标准
交流台扇电动机通用技术条件
General specification for AC table-fan motorsUDC 621.313.13
: 621.631
GB 5089—85
本标准适用交流台扇（包括壁扇、台地扇、落地扇）用的单相电容运转异步电动机和单相罩极异步电动机。
交流台扇电动机（以下简称电动机）是指电风扇连接头以上除连杆、外罩壳、网算、扇翼外的机头部分。当电动机有些性能与某些附件有关时，在本标准的有关条款中说明。本标准参照采用了国际标准IEC34一1（1969）《旋转中机第-部分：额定值和性能》（第七版）中的有关条款的规定。
技术要求
1.1电动机应符合本标准的要求，并按照经规定程序批准的图样及文件制造。1.2电动机的额定频率为50Hz，额定电压为220V。1.3电动机在听配扇翼散热条件下为连续上作制（S1）。并在下列环境条件下，电动机应能额定运行。
海拨不超过1000m
环境空气最高温度40℃
环境空气最大相对湿度90%（温度为25℃时）。注：①如电动机指定在海拨超过1000m或环境空气温度高于40℃条件下使用时，应接G755一81《电机基本技术要求》的规定办理。
②电动机额定运行是指在额定频率和额定电压及最高转速档位带有配套网罩，驱动配套扇翼运行的状态。1.4电动机在额定运行时的输入功率应不大于表1的规定。表1
电动机配套的扇翼直径
*为推荐值。
国家标准局1985-04-26发布
电动机同步转递
输人功率，
单相电容运转
异步电动机
单相罩极
异步电动机
1985-10-01实施
GB5089-85

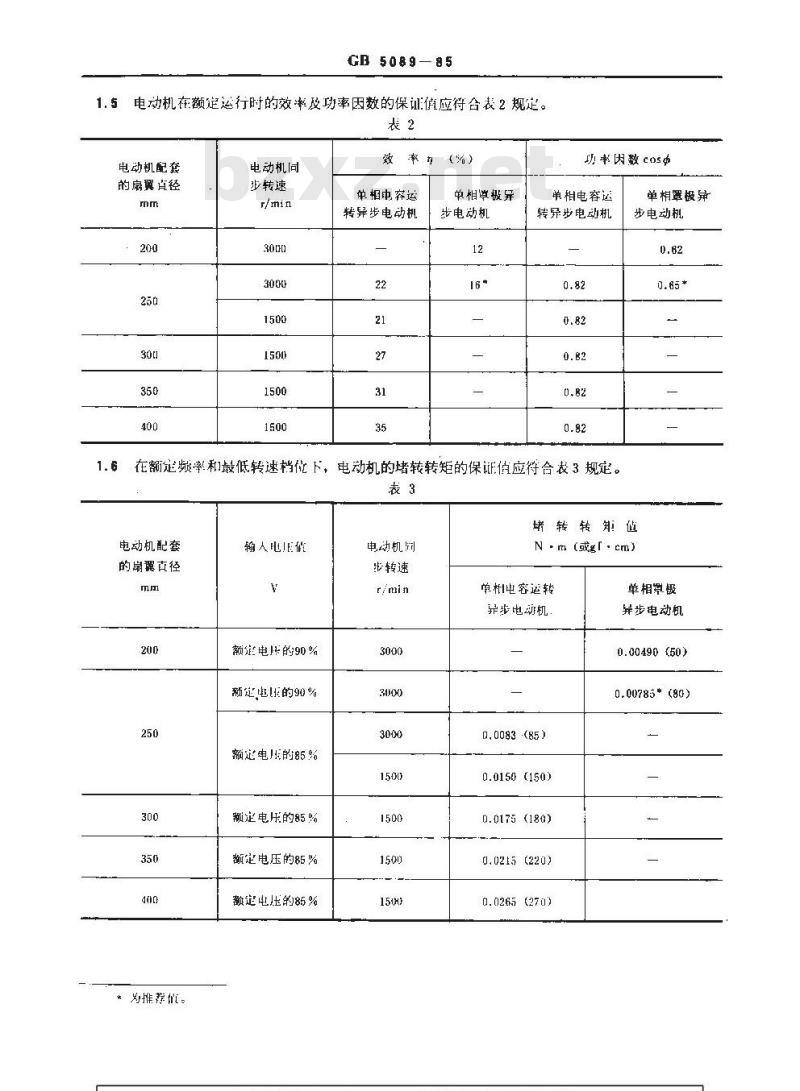

1.5电动机在额定运行时的效率及功率因数的保证值应符合表2规定。表2
电动机配套
的扇翼直径
电动机间
步转速
效率力
单相中容运
转异步电动机
单相掌极异
步电动机
切率因数c05d
单相电容
转异步电动机
在额定频率和最低转速档估下，电动机的堵转转矩的保证值应符合表3规定。表3
单相罩极异
步电动机
堵转转矩值
电动机配套
的扇翼直径
*为推荐饣。
输人电E值
额定电压的90%
新延电压的%bzxz.net
额定电用的85%
额定电乐的85%
新定电压的85%
额定电压的185%
电动机司
步转速
N-m (或g[ cm)
单机电容运转
异步电动机
0.0083(85)
0.0150（150)
0.0175 (180)
0.0215 (220)
0.0265 (270)
单相累极
异步电动机
0.00490(50)
0.00783* (80)
CB 5089—85

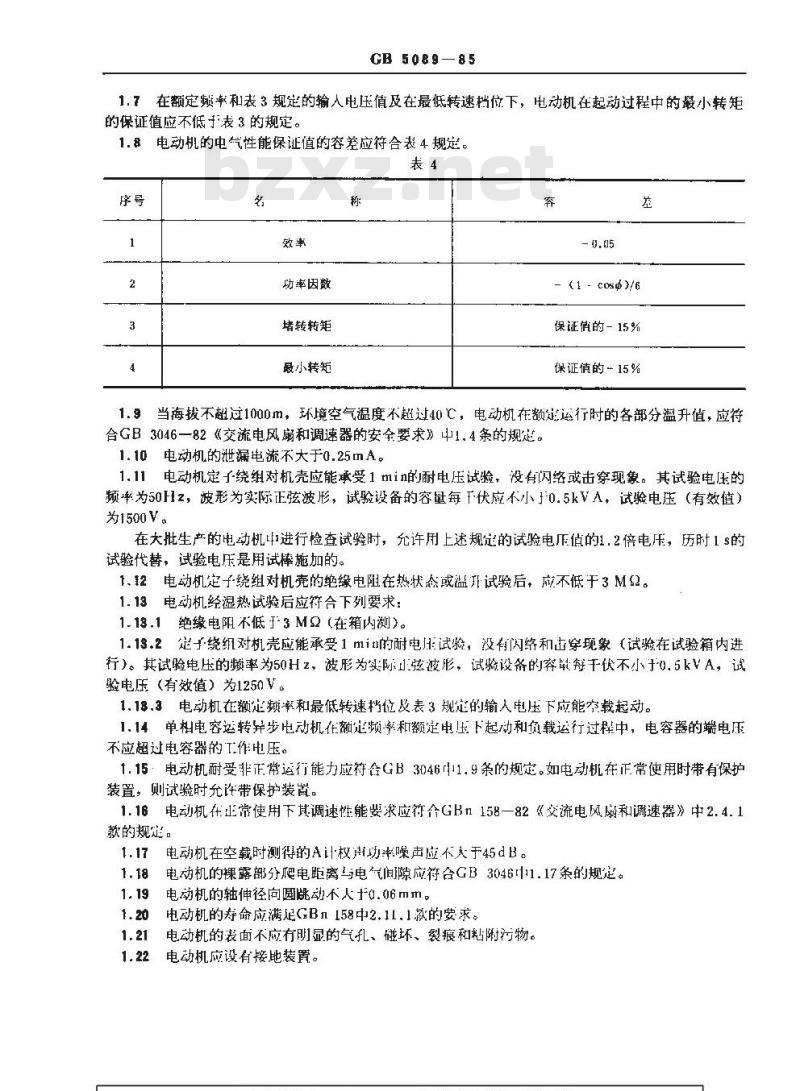

1.7在额定频率和表3规定的输人电压值及在最低转速档位下，电动机在起动过程中的最小转矩的保证值应不低于表3的规定。
1.8电动机的电气性能保证值的容差应符合表4规定。表4
功率因数
堵转转矩
最小转矩
-(1 - cos)/6
保证值的-15%
保证值的～15%
1.9当海拔不超过1000m，环境空气温度不越过40℃，电动机在额述运行时的各部分温升值，应符合GB3046一82《交流电风扇和调速器的安全要求》中1.4条的规定。1.10电动机的泄漏电流不大于0.25mA。1.11电动机定}-绕组对机壳应能承受1min的耐电压试验，没有闪络或击穿现象。其试验电压的频率为50Hz，波形为实际正弦波形，试验设备的容量每F伏应不小于\0.5kVA，试验电压（有效值）为1500V。
在大批生产的电动机进行检查试验时，允许用上述规定的试验电压值的1.2倍电压，历时1s的试验代替，试验电压是用试摔施加的。1.12电动机定子绕组对机壳的绝缘电阻在热状态或温Ⅱ试验后，应不低于3M2。1.13电动机经湿热试验后应符合下列要求：1.13.1绝缘电阻不低于3M2（在箱内测）。1.1$.2定子绕组对机壳应能承受1 min的耐电压试验，没有闪络和击穿现象（试验在试验箱内进行）。其试验电压的频率50Hz，波形为实际山弦波形，试验设备的容鼠等干伏不小于0.5kVA，试验电压（有效值）为1250V。
1.13.3电动机在额定频率和最低转速档位及表3规定的输人电压下应能空载起动。1.14单机电容运转异步电动机在额定频率和额定电压下起动和负载运行过程中，电容器的端电压不应超过电容器的下作电压。
1.15·电动机耐受非正常运行能力应符合GB304611.9条的规定。如电动机在正常使用时带有保护装置，则试验时允许带保护装置。1.16电动机在正常使用下其调速性能要求应符合GBn158一82《交流电风扇和调速器》中2.4.1款的规定。
电动机在空载时测得的A计权声功率噪声应不天于45dB。1.17
电动机的裸露部分爬电距离与电气间隙应符合GB3046中1.17条的规建。电动机的轴伸径向圆既动不人十0.06mm。电动机的寿命应满足GB几158中2.11.1款的要求。电动机的表面不应有明显的气孔、碰坏、裂痕和粘附污物。电动机应设有接地装置。

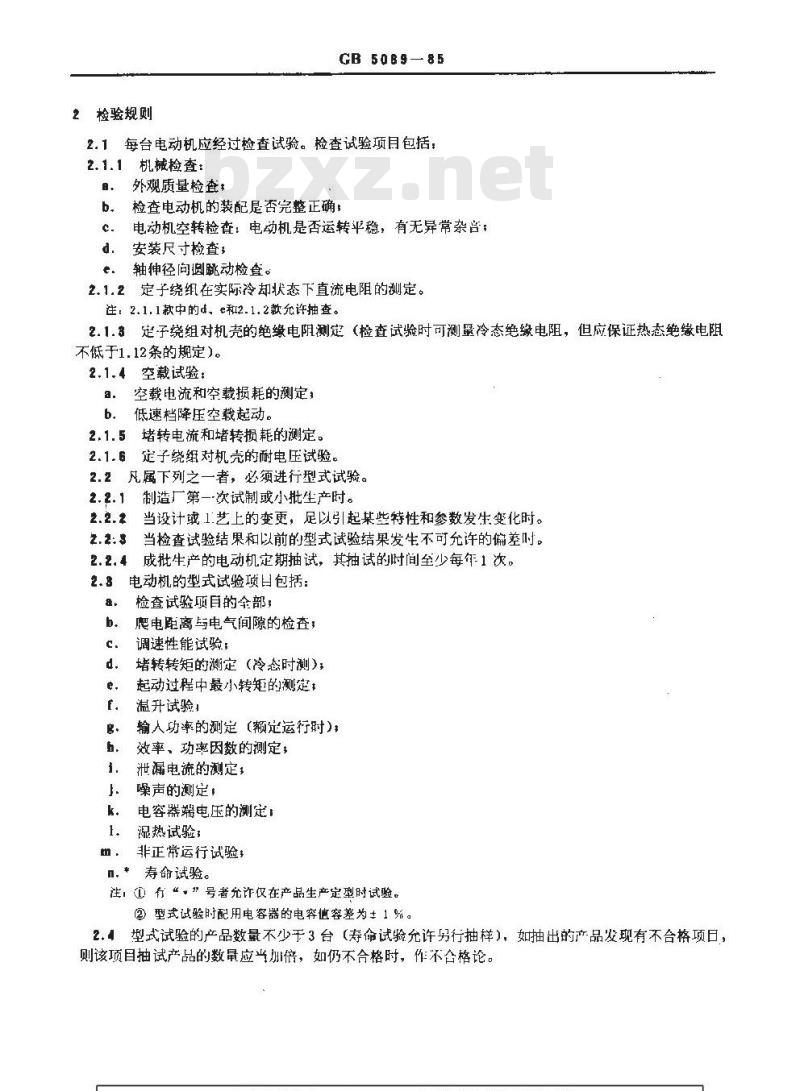

2检验规则
GB 5089—85
每台电动机应经过检查试验。检查试验项目包括，2.1
机械检查：
外观质量检查：
检查电动机的装配否完整正确：电动机空转检查：电动机是否运转平稳，有无异常杂音；安装尺寸检查，
轴伸径向阅跳动检查。
2.1.2定子绕组在实际冷却状态下直流电阻的测定。注2.1.1款中的d。和2.1.2款允许抽查。2.1.3定子绕组对机壳的绝缘电阻测定（检查试验时可测量冷态绝缘电阻，但应保证热态绝缘电阻不低于1.12条的规定）。
空载试验：
空载电流和空载损耗的测定：
低速档降压空载起动。
堵转电流和堵转损耗的测定。
定子绕组对机壳的耐电压试验。2.2凡属下列之一者，必须进行型式试验。2.2.1
制造厂第一-次试制或小批生产时。当设计或1.艺上的变更，足以引起某些特性和参数发生变化时。当检查试验结果和以前的型式试验结果发生不可允许的筛差时。成批生产的电动机定期抽试，其抽试的时间至少每年1次。2.8
电动机的型式试验项日包括：
检查试验项自的全部；
爬电距离与电气间隙的检查；
调速性能试验；
堵转转矩的测定（冷态时测)；
起动过程中最小转矩的测定；
温升试验
输人功率的测定（额定运行时)
效率、功率因数的测定；
泄漏电流的测定，
噪声的测定，
电容器端电压的测定
湿热试验：
非正常运行试验，
n.*寿命试验。

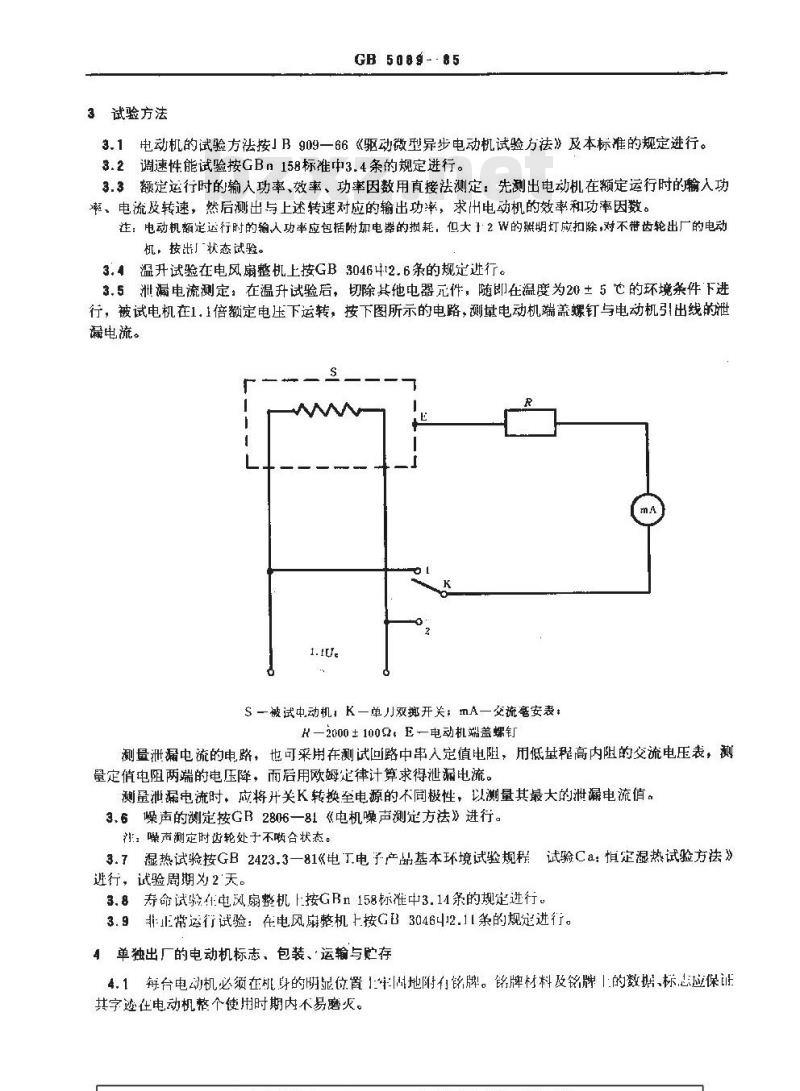

注，行“、”号者允诈仅在产品生产定型时试验。②型式试验时配用电容器的电容值容差为+1%。2.型式试验的产品数量不少干3台（寿命试验允许另行抽样），如抽出的产品发现有不台格项日，则该项目抽试产品的数量应当加倍，如仍不合格时，作不合格论。3试验方法
GB 5089--85
3.1电动机的试验方法按」B909一66《驱动微型异步电动机试验方法》及本标准的规定进行。3.2调速性能试验按GBn158标准中3.4条的规定进行。3.3额定运行时的输人功率、效率、功率因数用直接法测定：先测出电动机在额定运行时的输入功率、电流及转速，然后测出与上述转速对应的输出功率，求出电动机的效率和功率因数。注：电动机额定达行时的输人功率应包括附加电器的损耗，但大12W的照期灯应扣除，对不带齿轮出厂的电动机，按出」状态试验。
3.4温升试验在电风扇整机上按GB3046412.6条的规定进行。3.5泄漏电流测定：在温升试验后，切除其他电器元件，随即在温度为20±5的环境条件下进行，被试电机在1.1倍额定电压下运转，按下图所示的电路，测量电动机端盖螺钉与电动机引出线的泄电流。
S 一被试中动机K一单川双掷开关，nA一交流毫安表：H—2000±1009，E—电动机端盖螺钉测量泄漏电流的电路，也可采用在测试回路中串入定值电阻，用低量程高内阻的交流电压表，测量定值电阻两端的电压降，而后用欧姆定律计算求得泄漏电流。测泄漏电流时，应将开关K转换至电源的不同极性，以测量其最大的泄漏电流值。3.6噪声的测定按GB2806一81《电机噪声测定方法》进行。：噪声测定时齿轮处子不啮合状态。3.7显热试验按GB2423.3一81《电T电子产品基本环境试验规程试验Ca：恒定湿热试验方祛》进行，试验周期为2天。
3.8寿命试验电风扇整机上按GBn158标准中3.14条的规定进行。3.9非正常运行试验：在电风扇整机上按GB3046412.11条的规定进行。4单独出厂的电动机标志、包装、运输与贮存4.1每台电动机必须在机身的明显位置1周地附有铭牌。铭牌材料及铭牌1的数据、标息应保证其字迹在电动机整个使用时期内不易磨灭。GB 5089--85
4.2电动机铭牌上至少应标明的项日如下：。
制造厂名称或厂标，
电动机型号或名称，
输入功率，
额定频率；
e额定电压#
f．电容量。
4.3电动机接地装置应加标志。
电动机应有使用说明书（同一-用户，同一型号的--批电动机至少供给一份）及产品合格证，随4.41
同电动机供给用户。
4.5电动机轴伸应加防锈保护措施。4.6电动机包装应避免在运输中受潮与损伤。4.7
电动机的包装外壁应清晰地标明下列标志：a。
发货站及制造厂名称，
收货站及收货单位名称，
包装件编号：
电动机型号：
包装件净重，毛重及每件台数：f.包装件尺寸，并在包装件外的适当位置标明“小心轻放”，“防潮”等字样及符号、出厂日期或批号。
4.8电动机的运输工具不作限制，但运输时必须保证电动机不受磁、耐淋和化学脑蚀。4.9电动机应忙存在环境空气温度低于40℃、清洁通风良好的库房内，空气中不得含有腐蚀性气体。5质量保证期
在用户按照制造厂的使用说明书的规定，正确使用与购存电动机的情况下，制造」应保证电动机在使用的1年内，但自制造厂起运的日期不超过2年的时间内能止常运行。如在此规定时间内，电动机因制造质量不良而发生损坏或不能正常工作时，制造厂应无偿为用广修理或更换。附加说明：
本标准由全国旋转电机标准化技术委员会驳动微电机临时分技术委员会提出。本标准主要起草人陈庆全、孙翼谋、土志贤、刘黛莉、吴国平。..com
