【化工行业标准(HG)】 普通V带屈挠试验机技术条件

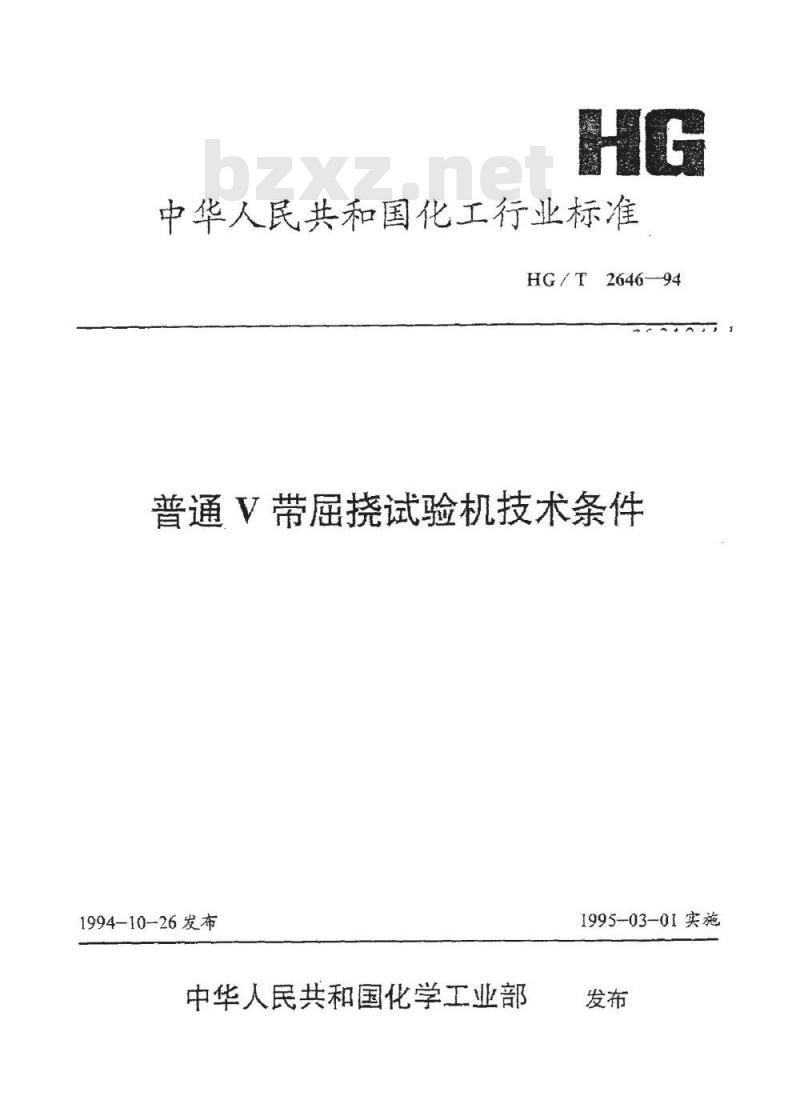

中华人民共和国化工行业标准
HG/T2646-94
普通V带屈烧试验机技术条件
1994-10-26发布
中华人民共和国化学工业部
1995--03-01实施

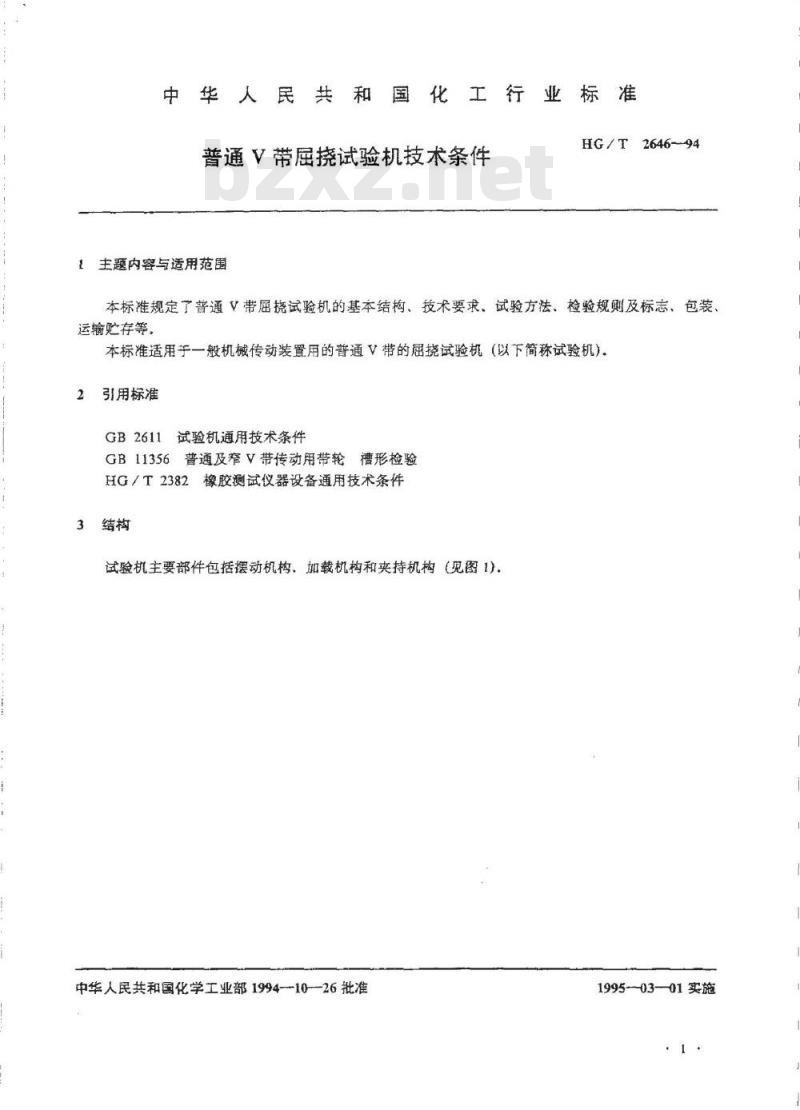

中华人民共和国化工行业标准
普通V带屈挠试验机技术条件
1主题内容与适用范围
HG/T2646-94
本标准规定了普通V带屈挠试验机的基本结构、技术要求、试验方法、检验规则及标志、包装、运输贮存等，
本标准适用于一般机械传动装置用的普通V带的挠试验机（以下简称试验机)2
引用标准
GB2611试验机通用技术条件
GB11356普通及窄V带传动用带轮槽形检验HG/T2382橡胶测试仪器设备通用技术条件3结构
试验机主要部件包括摆动机构、加载机构和夹持机构（见图1)。中华人民共和国化学工业部1994-10——26批准1995-03——01实施
HGT2646—94

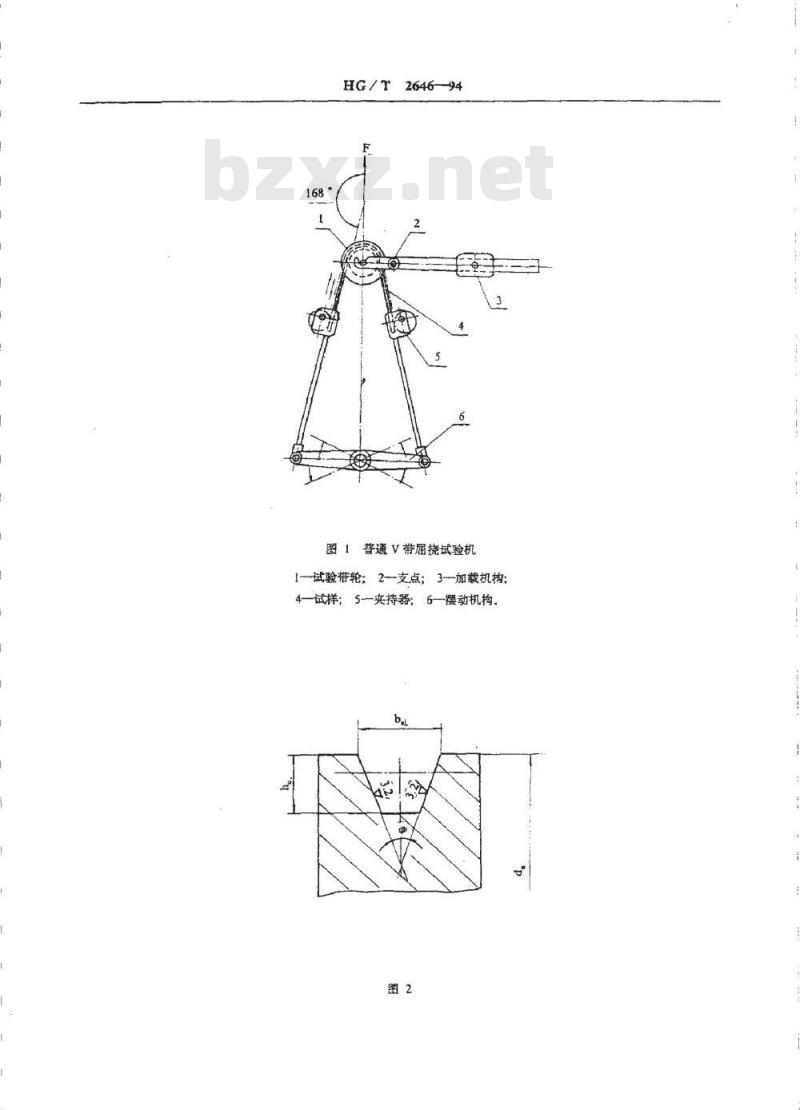

图1普通V带屈挠试验机
1—试验带轮；2支点；3-加载机构：4一试样；5一夹持器：6一摆动机构图2
技术要求
稽顶宽ba
HG/T 2646—94

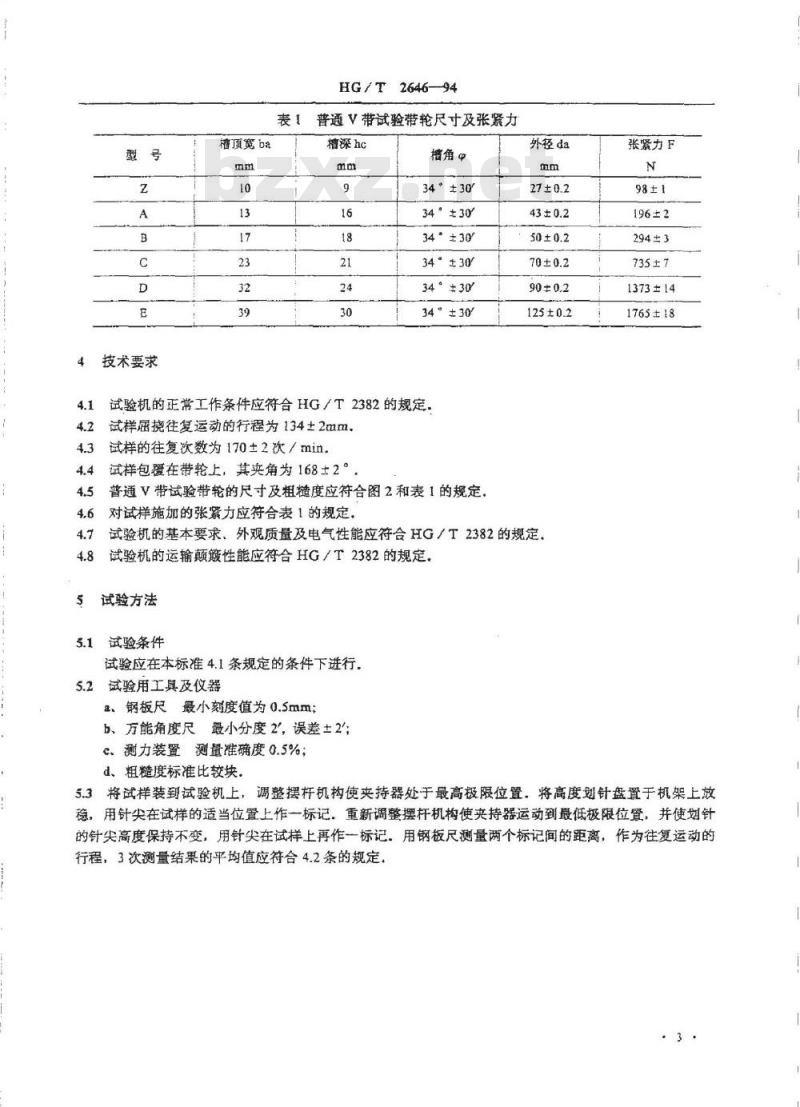

普通V带试验带轮尺寸及张紧力
播深hc
稿角。
34°±30
34°±30
34·±30°
34°±30
34°±30
34°±30
试验机的正常工作条件应符合HG／T2382的规定.试样屈挠往复运动的行程为134土2mm，4.3
试样的往复次数为170±2次/min试样包覆在带轮上，其夹角为168±2°4.4
普通V带试验带轮的尺寸及粗度应符合图2和表1的规定。对试样施加的张紧力应符合表1的规定，外径da
试验机的基本要求、外观质量及电气性能应符合HG/T2382的规定.试验机的运输颠簸性能应符合HG/T2382的规定试验方法
试验条件
试验应在本标准4.1条规定的条件下进行试验用工具及仪器
a、钢板尺最小刻度值为0.5mm；b、万能角度尺最小分度2，误差±2″;c、测力装置测量准确度0.5%；
d、粗糙度标准比较块
张紧力F
196±2
294±3
735±7
1373±14
1765±18
5.3将试样装到试验机上，调整摆杆机构使夹持器处于最高极限位置。将高度划针盘置于机架上放稳，用针尖在试样的适当位置上作一标记。重新调整摆杆机构使夹持器运动到最低极限位置，并使划针的针尖高度保持不变，用针尖在试样上再作一标记。用钢板尺测量两个标记间的距离，作为往复运动的行程，3次测量结果的平均值应符合4.2条的规定，HG/T2646-94

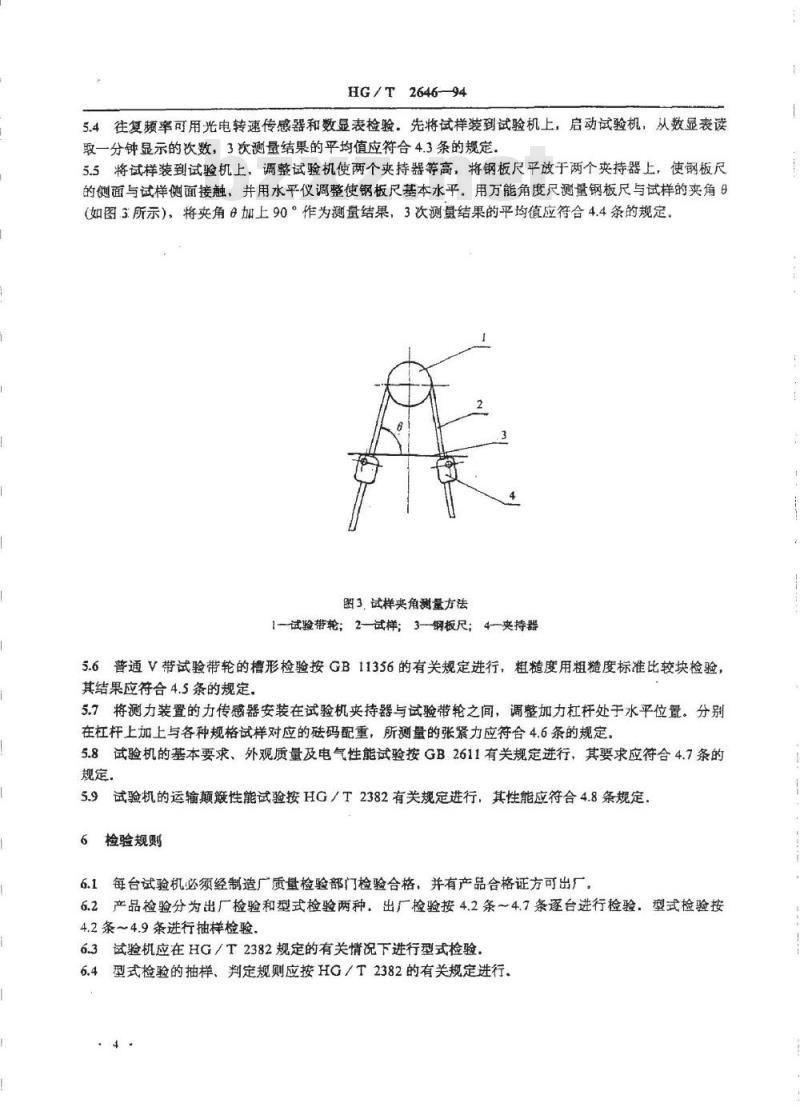

5.4往复频率可用光电转速传感器和数显表检验。先将试样装到试验机上，启动试验机，从数显表读取一分钟显示的次数，3次测量结果的平均值应符合4.3条的规定，5.5将试样装到试验机上，调整试验机使两个夹持器等高，将钢板尺平放于两个夹持器上，使钢板尺的侧面与试样侧面接触，并用水平仪调整使钢板尺基本水平。用万能角度尺测量钢板尺与试样的夹角9（如图3所示），将夹角6加上90°作为测量结果，3次测量结果的平均值应符合4.4条的规定。图3，试样夹角测量方法
[一试验带轮：2-试样；3-钢板尺；4—夹持器5.6普通V带试验带轮的槽形检验按GB11356的有关规定进行，粗糙度用粗糙度标准比较块检验其结果应符合4.5条的规定
5.7将测力装置的力传感器安装在试验机夹持器与试验带轮之间，调整加力杠杆处于水平位置。分别在杠杆上加上与各种规格试样对应的磁码配重，所测量的张紧力应符合4.6条的规定，5.8试验机的基本要求、外观质量及电气性能试验按GB2611有关规定进行，其要求应符合4.7条的规定，
5.9试验机的运输颠簸性能试验按HG／T2382有关规定进行，其性能应符合4.8条规定，6
检验规则
6.1每台试验机必须经制造厂质量检验部门检验合格，并有产品合格证方可出厂，6.2产品检验分为出厂检验和型式检验两种。出厂检验按4.2条～4.7条逐台进行检验。型式检验按4.2条~4.9条进行抽样检验，
6.3试验机应在HG／T2382规定的有关情况下进行型式检验。6.4型式检验的抽样、判定规则应按HG/T2382的有关规定进行。8
标志、包装、运输及贮存
HG/T2646-94
试验机的标志、包装、运输及贮存应符合HG/T2382的有关规定、随机文件
试验机随机文件的种类、存放应符合HG／T2382的有关规定附加说明：
本标准由中国化工装备总公司提出。本标准由化工部橡胶测试仪器设备标准化技术委员会归口，本标准由青岛橡胶工业研究所、三明市虹江机械厂、江都县试验机械厂、营口市材料试验机厂负责起章，
本标准主要起草人：韩德琛、齐彬、姚建黎、洪平、韩国定，王勇。中华人民共和国
化工行业标准
普適V带届挠试验机技术条件
HG/T2646-94
中国化工装备总公司
邮政编码100011
印刷北京化工学院印刷厂
版权专有Www.bzxZ.net
880×1230
1995年6月第一版
不得翻印
10.5千字
1995年6月第一次印刷
