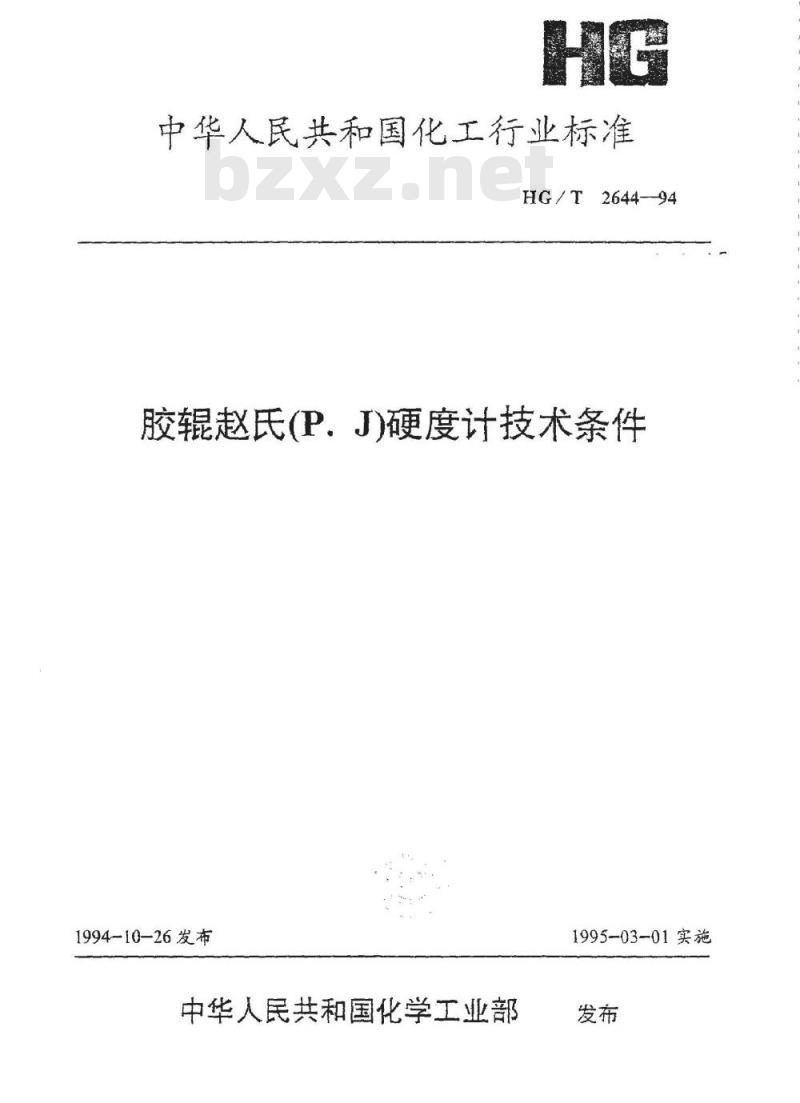

【化工行业标准(HG)】 胶辊赵氏(P.J)硬度计技术条件

中华人民共和国化工行业标准
HG/T2644-94
胶辊赵氏(P.J)硬度计技术条件
1994-10-26发布
中华人民共和国化学工业部
1995-03-01实施

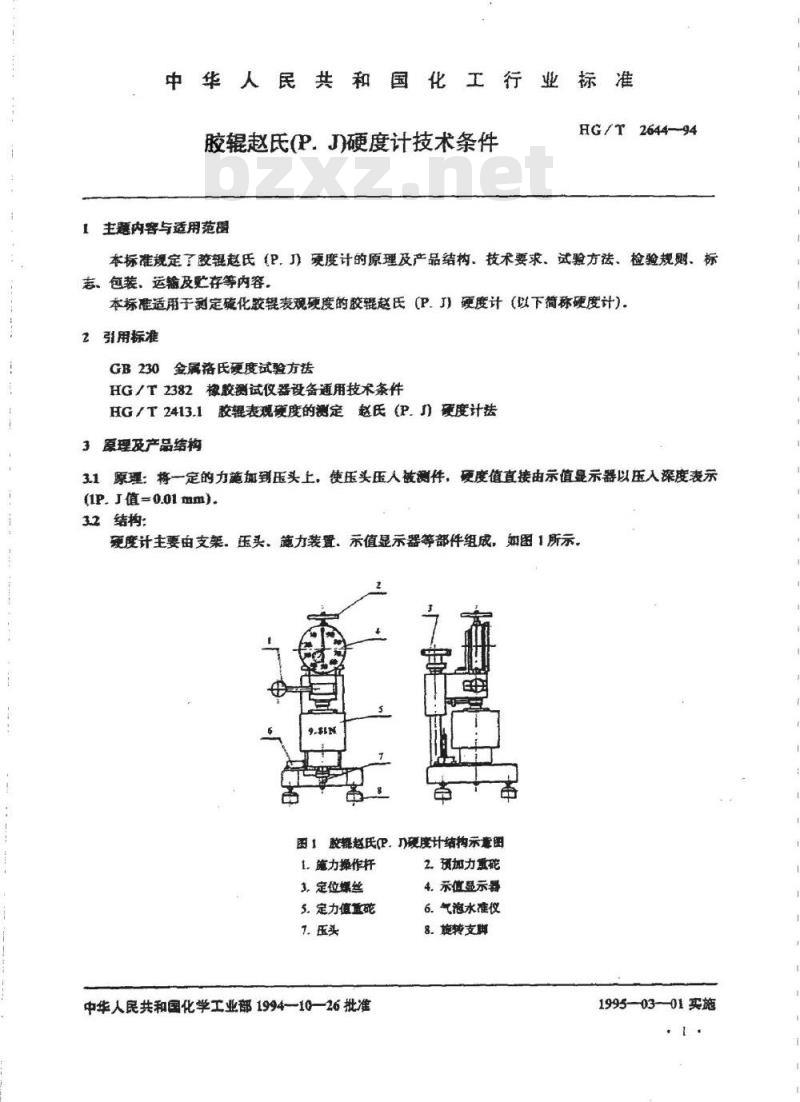

中华人民共和国化工行业标准
胶辑赵氏(P.J)硬度计技术条件
主题内客与适用范菌
HG/T 2644-94
本标准规定了胶银赵氏（P，J）硬度计的原理及产品结构、技术要求。试验方法、检验规、标志、包装、运输及存等内容
本标准适用于测定硫化胶混表观硬度的胶辑赵氏（P.J）硬度计（以下简称硬度计）2引用标准
GB230金属洛氏度试验方法
HG/T2382橡胶测试仪器设备通用技术条件HG/T2413.1胶辑表观硬度的测定赵氏（P.J）硬度计法3原理及产品结构
31原理：将一定的力施加到压头上。使压头压人被测件，硬度值直接由示值显示器以压入深度表示(1P.J值=0.01mm)
32结构：
度计主要由支架。压头、施力装置，示值显示器等部件组成，如图1所示、界
图1胶撬赵氏(P.)硬度计结构示意图1.施力操作杆
3.定位螺丝
5.定力值重碰
中华人民共和国化学工业部1994—10—26批准2.预加力熏碗
4.采值显示器
6.气泡水准仪免费标准下载网bzxz
8.旋转支脚
1995-03--01实施

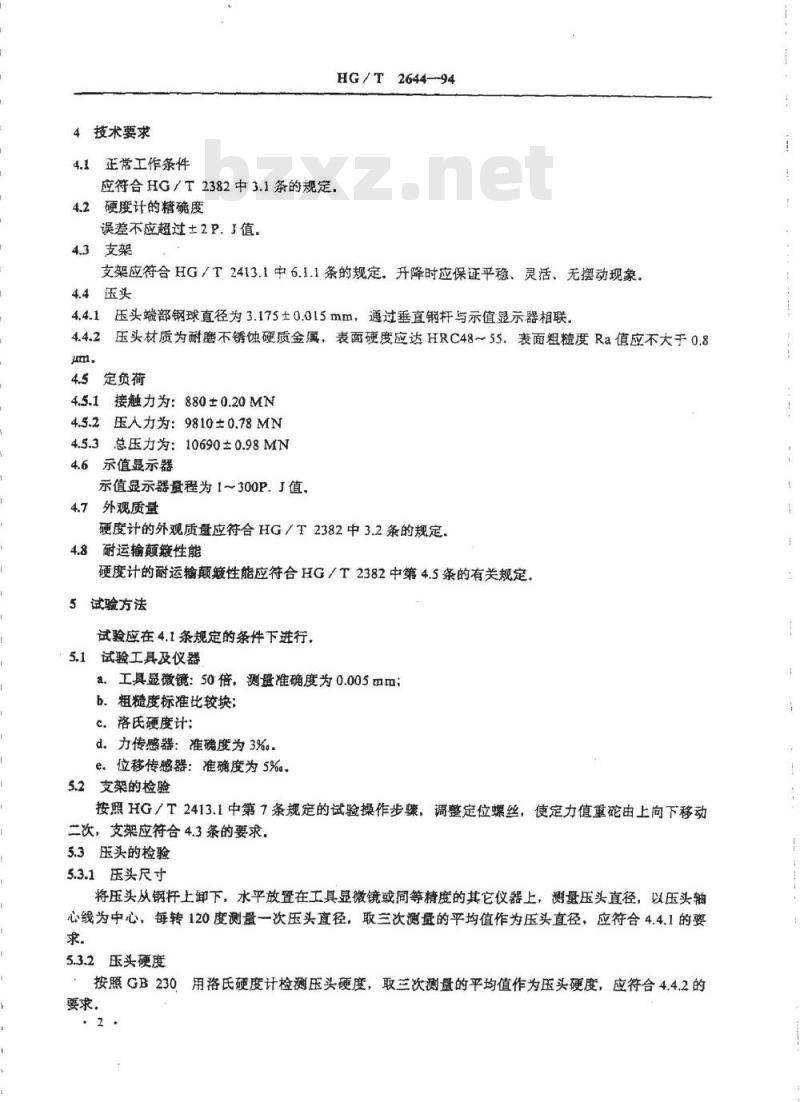

4技术要求
正常工作条件
应符合HG/T2382中3.1条的规定
硬度计的精确度
误差不应超过±2P.J值
4.3支架
HG/T2644--94
支架应符合HG/T2413.1中6.1.1条的规定。升降时应保证平稳、灵活、无摆动现象.4.4压头
4.4.1压头端部钢球直径为3.175土0.015mm，通过垂直钢杆与示值显示器相联，4.4.2压头材质为耐磨不锈蚀硬质金属，表面硬度应达HRC48~55.表面粗糙度Ra值应不大于0.8μm
4.5定负荷
4.5.1接触力为：880±0.20MN
4.5.2压人力为：9810±0.78MN
4.5.3总压力为：10690±0.98MN4.6示值显示器
示值显示器量程为1~300P.J值
4.7外观质量
硬度计的外观质量应符合HG／T2382中3.2条的规定，4.8耐运输颠籁性能
硬度计的耐运输颠簸性能应符合HG/T2382中第4.5条的有关规定5试验方法
试验应在4.1条规定的条件下进行，5.1试验工具及仪器
a.工具显微镜：50倍，测量准确度为0.005mm；b.粗糙度标准比较块；
c.洛氏硬度计：
d。力传感器：准确度为3%.
e.位移传感器：准确度为5%
5.2支架的检验
按照HG／T2413.1中第7条规定的试验操作步骤，调整定位螺丝，使定力值重由上向下移动二次，支架应符合4.3条的要求，5.3压头的检验
5.3.1压头尺寸
将压头从钢杆上卸下，水平放置在工具显微镜或同等精度的其它仪器上，测量压头直径，以压头轴心线为中心，每转120度测量一次压头直径，取三次测量的平均值作为压头直径，应符合4.4.1的要求。
5.3.2压头硬度
按照GB230用洛氏硬度计检测压头硬度，取三次测量的平均值作为压头硬度，应符合4.4.2的要求，

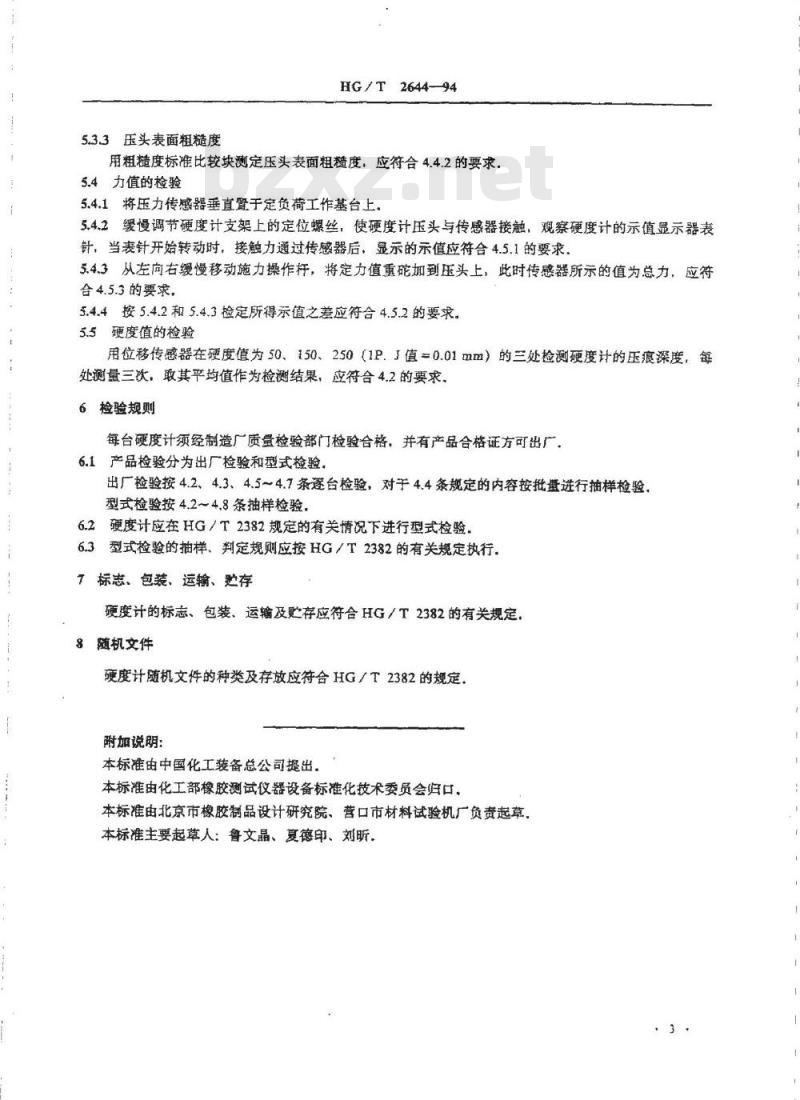

5.3.3压头表面粗糙度
HG/T2644-94
用粗糙度标准比较块测定压头表面粗糙度，应符合4.4.2的要求。5.4力值的检验
5.4.1将压力传感器垂直置于定负荷工作基台上，5.4.2缓慢调节硬度计支架上的定位螺丝，使硬度计压头与传感器接触，观察硬度计的示值显示器表针，当表针开始转动时，接触力通过传感器后，显示的示值应符合4.5.1的要求，5.4.3从左向右缓慢移动施力操作杆，将定力值重砭加到压头上，此时传感器所示的值为总力，应符合4.5.3的要求，
5.4.4按5.4.2和5.4.3检定所得示值之差应符合4.5.2的要求。5.5硬度值的检验
用位移传感器在硬度值为50、150、250（1P.J值=0.01mm）的三处检测硬度计的压痕深度，每处测量三次，取其平均值作为检测结果，应符合4.2的要求。6检验规则
每台硬度计须经制造厂质量检验部门检验合格，并有产品合格证方可出厂，6.1产品检验分为出厂检验和型式检验，出厂检验按4.2、4.3、4.5～4.7条逐台检验，对于4.4条规定的内容按批量进行抽样检验，型式检验按4.2~4.8条抽样检验，6.2硬度计应在HG/T2382规定的有关情况下进行型式检验6.3型式检验的抽样、判定规则应按HG/T2382的有关规定执行，7标志、包装、运输、延存
硬度计的标志、包装、运输及贮存应符合HG/T2382的有关规定8随机文件
硬度计随机文件的种类及存放应符合HG/T2382的规定，附加说明：

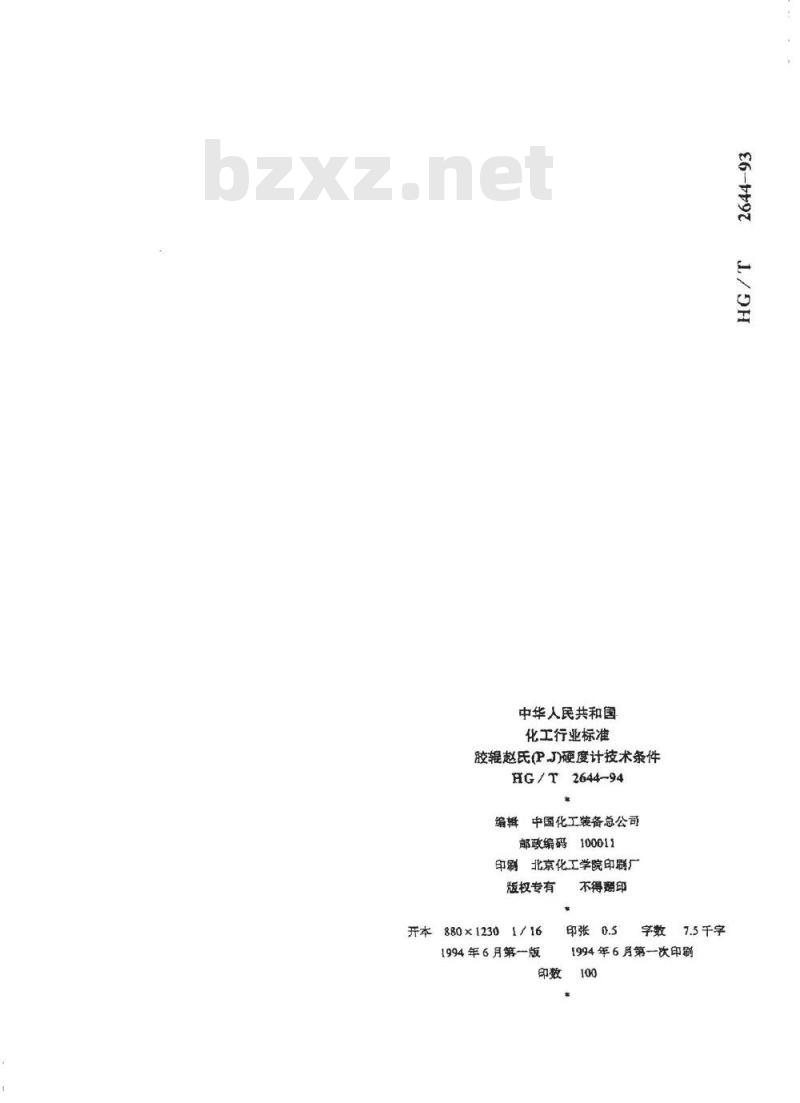

本标准由中国化工装备总公司提出。本标准由化工部橡胶测试仪器设备标准化技术委员会归口。本标准由北京市橡胶制品设计研究院、营口市材料试验机厂负责起草，本标准主要起草人：鲁文晶、夏德印、刘昕、中华人民共和国
化工行业标准
胶辊赵氏(P.J)硬度计技术条件
HG/T2644-94
中国化工装备总公司
邮政编码100011
印刷北京化工学院印刷厂
版权专有
2880×1230
1994年6月第一版
不得翻印
印张0.5
7.5千字
1994年6月第一次印刷
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
