中华人民共和国化工行业标准
HG/T2642--94
不透性石墨材料抗拉强度试验方法1994-10-26发布
中华人民共和国化学工业部
1995-03-01实施
中华人民共和国化工行业标准
不透性石黑材料抗拉强度试验方法1主题内容与适用范围
HG/T2642-94
本标准规定了不透性石墨材料抗拉强度试验时所用的仪器、设备、试样、试样夹具以及试验步骤和结果计算的方法。
本标准适用于不透性石墨材料抗拉强度的测定。2引用标准
GB／T13465.1不透性石墨材料力学性能试验方法总则HG／T2059不透性石墨管、管件技术条件3仪器、设备
仪器和设备应符合GB/T13465.1的有关规定4试样
4.1取样、试样加工方法及试样数量按GB／T13465.1的有关规定进行，4.2试样尺寸及形状

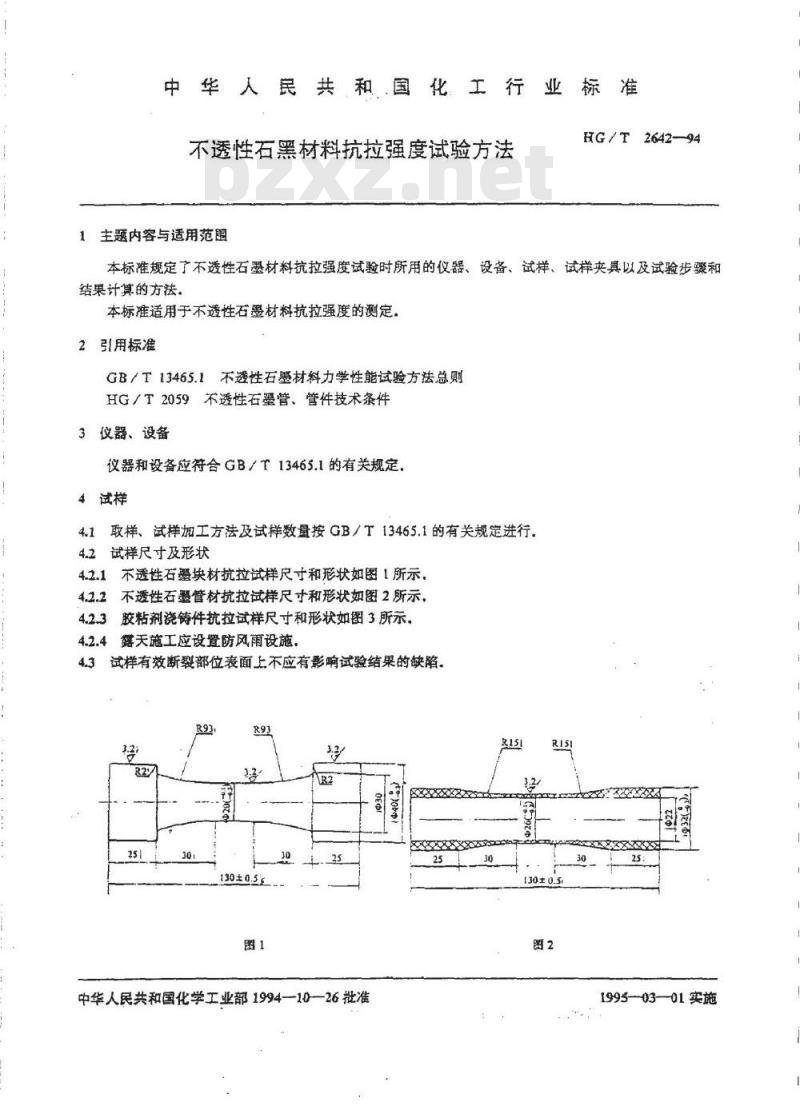

4.2.1不透性石墨块材抗拉试样尺寸和形状如图1所示，4.2.2不透性石墨管材抗拉试样尺寸和形状如图2所示，胶粘剂浇铸件抗拉试样尺寸和形状如图3所示，4.2.3
露天施工应设置防风雨设施，
试样有效断裂部位表面上不应有影响试验结果的缺陷。R93
中华人民共和国化学工业部1994—10—26批准R151
1995-—03—01实施
5试验夹具
HG/T2642—94
5.1不透性石墨块抗拉试样夹具见附录A.5.2不透性石墨管材抗拉试样夹具见附录B.5.3胶粘剂浇铸件抗拉试样夹具见附录C.6试验步骤

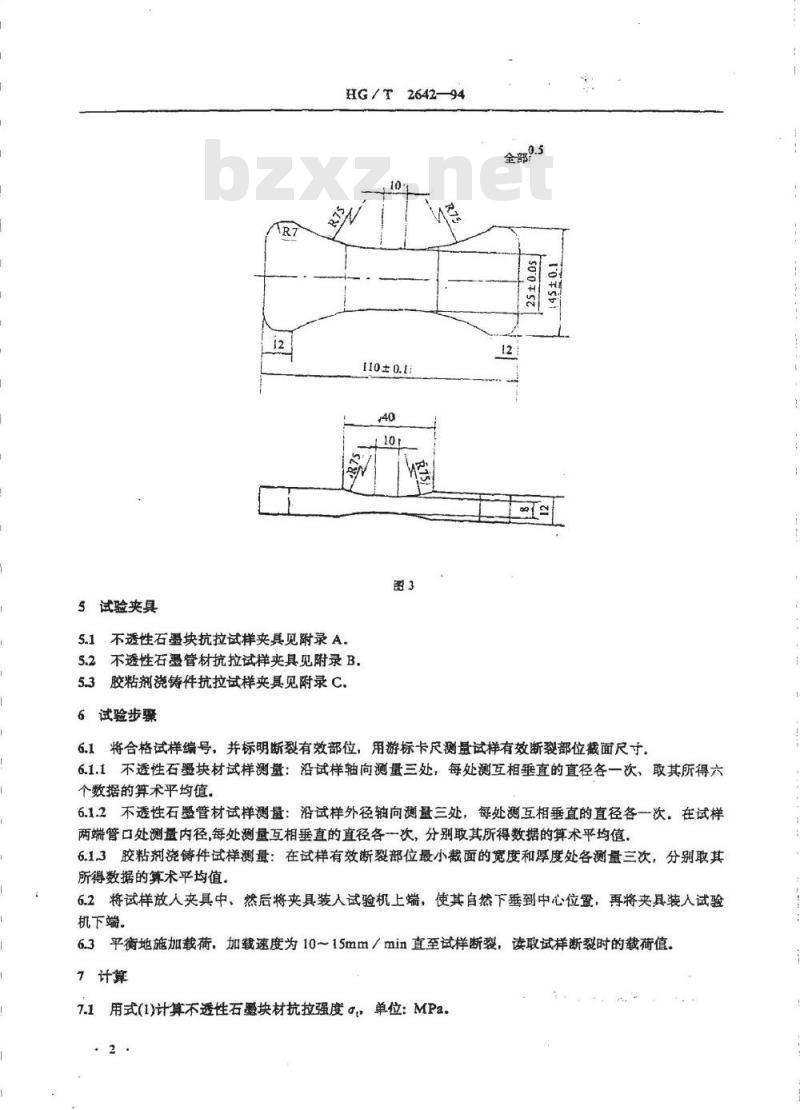

6.1将合格试样编号，并标明断裂有效部位，用游标卡尺测量试样有效断裂部位截面尺寸，6.1.1不透性石墨块材试样测量：沿试样轴向测量三处，每处测互相垂直的直径各一次，取其所得六个数据的算术平均值，
6.1.2不透性石墨管材试样测量：沿试样外径轴向测三处，每处测互相垂直的直径各一次，在试样两端管口处测量内径，每处测量互相垂直的直径各一次，分别取其所得数据的算术平均值。6.1.3胶粘剂浇铸件试样测量：在试样有效断裂部位最小截面的宽度和厚度处各测量三次，分别取其所得数据的算术平均值。
6.2将试样放人夹具中，然后将夹具装人试验机上端，使其自然下垂到中心位置，再将夹具装入试验机下端。
6.3平衡地施加载荷，加载速度为10～15mm／min直至试样断裂，读取试样断裂时的载荷值。7计算
7.1用式(1)计算不透性石墨块材抗拉强度。，单位：MPa.2
一试样断裂时的载荷值，N；
式中：P-
HG/T2642-94
D一试样直径，mm

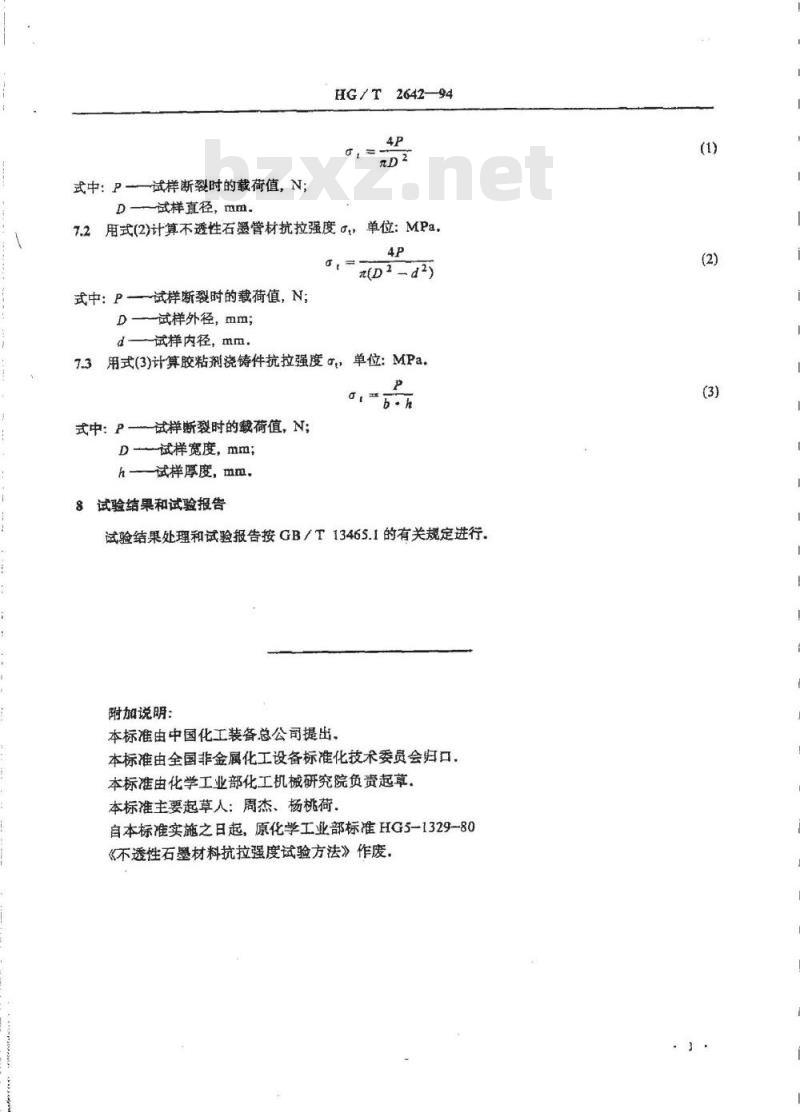

7.2用式(2)计算不透性石墨管材抗拉强度a，单位：MPa。4P
充(D1-d2)
式中：P—试样断裂时的载荷值，N;D—试样外径, mm;
一试样内径，mm，
用式(3)计算胶粘剂浇铸件抗拉强度a，单位：MPa.7.3
式中：P试样断裂时的载荷值，N;D-试样宽度，mm
h-试样厚度，mm.
8试验结果和试验报告
试验结果处理和试验报告按GB/T13465.1的有关规定进行附加说明：
本标准由中国化工装备总公司提出，本标准由全国菲金属化工设备标准化技术委员会归口。本标准由化学工业部化工机械研究院负责起草，本标准主要起草人：周杰、杨桃荷，自本标准实施之日起，原化学工业部标准HG5-1329-80《不透性石墨材料抗拉强度试验方法》作废，(1)
HG/T2642-94
附录 A

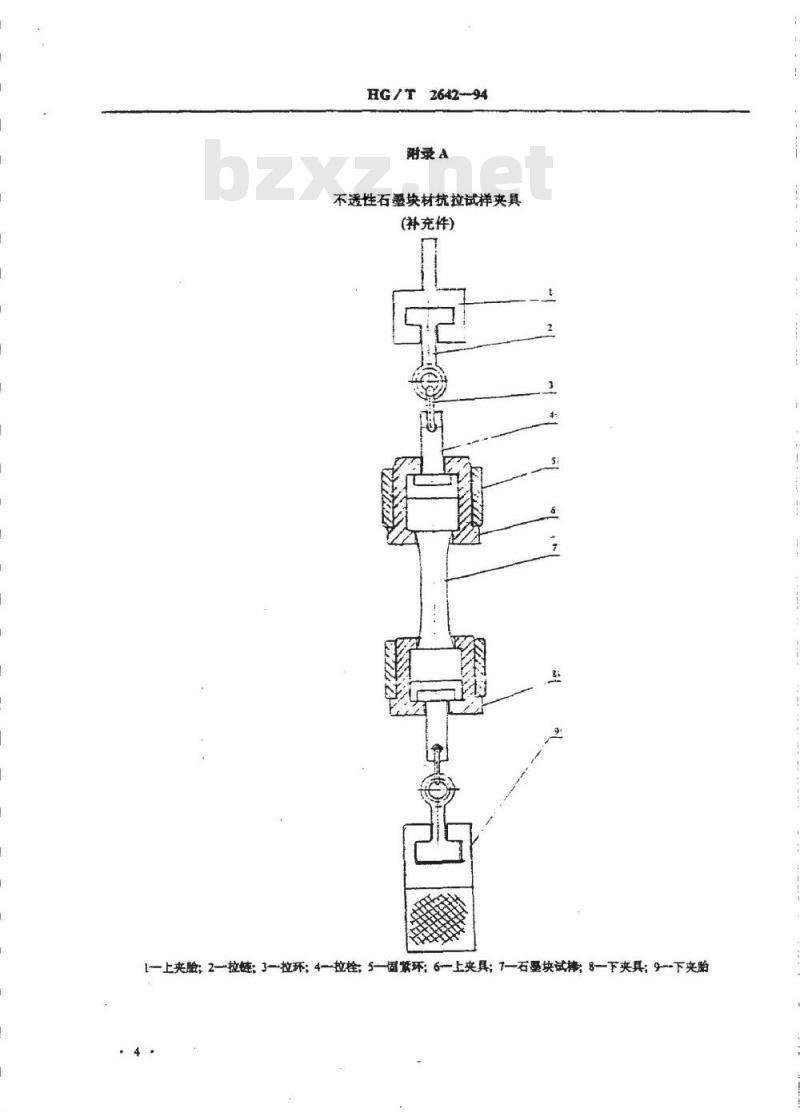

不透性石墨块材抗拉试样夹具
(补充件)
【上夹胎；2一拉链；3拉环；4拉栓；5—固紧环：6上夹具；7—石曼块试格；8—下夹具：9下夹胎264294
附录B
不透性石墨管材抗拉试样夹具
(补充件)
1-上夹胎：2-拉链：3一拉环：4拉栓；5—固紧环；6—上夹具；7尼龙套：8石墨管试样；9—下夹具：10~下夹胎HG/T2642-94
附录C
胶粘剂浇铸件抗拉试样夹具
(补充件)
上夹胎：2—拉链；3-拉环；4—抗拉夹板：5—固定块；6—螺母；7—爆栓；8—试样：9—下夹胎中华人民共和国
化工行业标准
不透性石墨材料抗拉强度试验方法HG/T2642-94
中国化工装备总公司
邮政编码100011
印刷北京化工学院印剧厂
版权专有Www.bzxZ.net
880×1230
1995年6月第一版
不得翻印
12千字
1995年6月第一次印刷
