【国家标准(GB)】 金属肖氏硬度试验方法

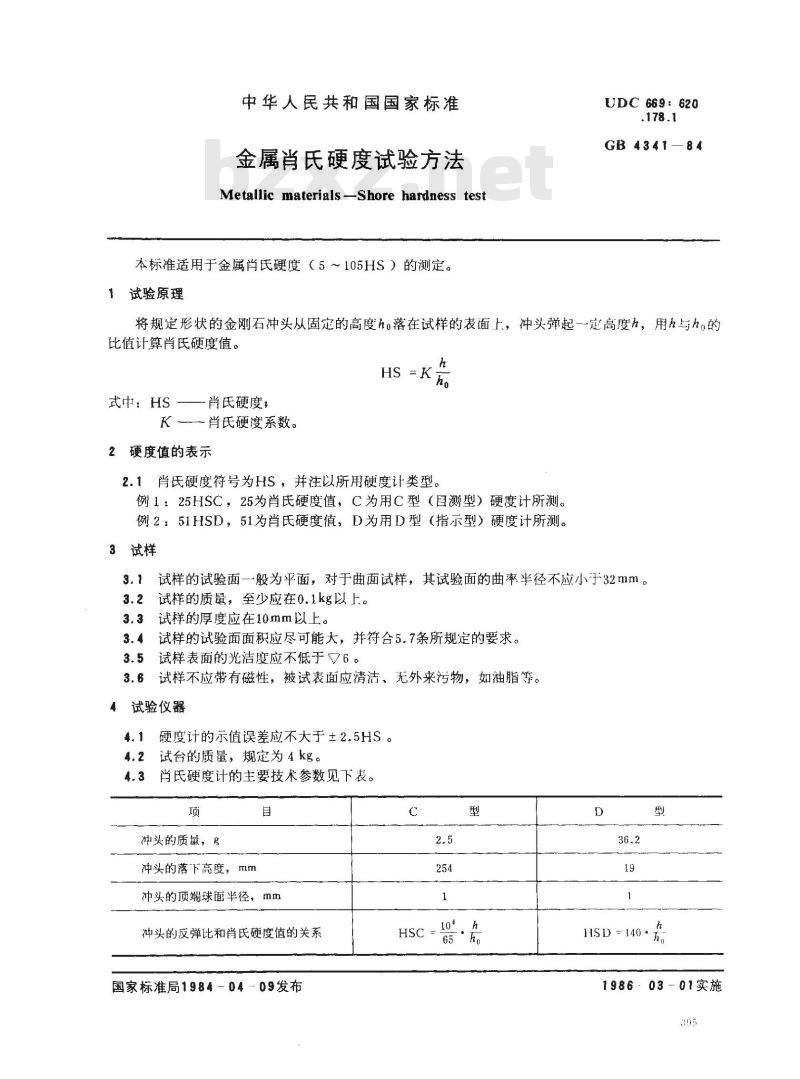

中华人民共和国国家标准
金属肖氏硬度试验方法
Metallic materials -Shore hardness test本标准适用于金属肖氏硬度（5～105HS）的测定。试验原理
UDC 669: 620
.178.1
GB 4341—84免费标准下载网bzxz
将规定形状的金刚石冲头从固定的高度o落在试样的表面上，冲头弹起一定高度，用与h。的比值计算肖氏硬度值。
式中：HS
肖氏硬度：
肖氏硬度系数。
2硬度值的表示
2.1肖氏硬度符号为HS，并注以所用硬度计类型。例1：25HSC，25为肖氏硬度值，C为用C型（日测型）硬度计所测。例2：51HSD，51为肖氏硬度值，D为用D型（指示型）硬度计所测。3试样
3.1试样的试验面一般为平面，对于曲面试样，其试验面的曲率半径不应小于32mm。3.2试样的质量，至少应在0.1kg以上。3.3试样的厚度应在10mm以上。
3.4试样的试验面面积应尽可能大，并符合5.7条所规定的要求。3.5试样表面的光洁度应不低于√6。3.6试样不应带有磁性，被试表面应清洁、无外来污物，如油脂等。4
试验仪器
硬度计的示值误差应不大于±2.5HS。4.1
试台的质量，规定为4kg。
肖氏硬度计的主要技术参数见下表。4.3
冲头的质量，g
冲头的落下高度，mm
冲头的顶端球面半径，mm
冲头的反弹比和肖氏硬度值的关系国家标准局1984
-0409发布
HSD =140·素
198603-01实施
GB4341—84

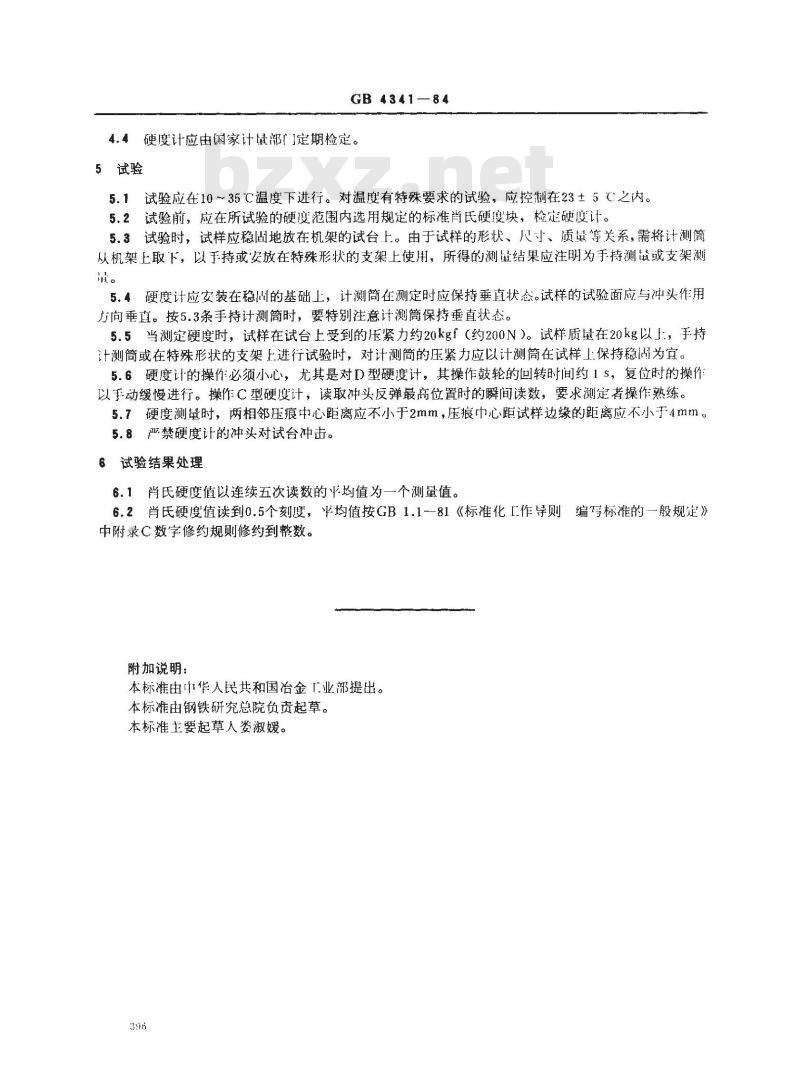

4.4硬度计应由国家计量部门定期检定。5试验
5.1试验应在10～35℃温度下进行。对温度有特殊要求的试验，应控制在23±5℃之内。5.2试验前，应在所试验的硬度范围内选用规定的标准肖氏硬瘦块，检定硬度计。5.3试验时，试样应稳固地放在机架的试台上。由于试样的形状、尺寸、质量等关系，需将计测筒从机架上取下，以手持或安放在特殊形状的支架上使用，所得的测鼠结果应注明为于持测最或支架测量。
5.4硬度计应安装在稳函的基础上，计测简在测定时应保持垂直状态。试样的试验面应与冲头作用方向垂直。按5.3条手持计测筒时，要特别注意计测筒保持垂直状态。5.5当测定硬度时，试样在试台上受到的压紧力约20kgf（约200N）。试样质量在20kg以上，手持计测筒或在特殊形状的支架上进行试验时，对计测筒的压紧力应以计测筒在试样上保持稳为宜。5.6硬度计的操作必须小心，尤其是对D型硬度计，其操作鼓轮的回转时间约1s，复位时的操作以手动缓慢进行。操作C型硬度计，读取冲头反弹最高位置时的瞬间读数，要求测定者操作熟练。5.7硬度测量时，两相邻压痕中心距离应不小于2mm，压痕中心距试样边缘的距离应不小于4mm。5.8严禁硬度计的冲头对试台冲击。6试验结果处理
6.1肖氏硬度值以连续五次读数的平均值为一个测量值。6.2肖氏硬度值读到0.5个刻度，平均值按GB1.1--81《标准化「作导则编写标准的-般规定》中附录C数字修约规则修约到整数。附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由钢铁研究总院负责起草。本标准主要起草人娄淑媛。
