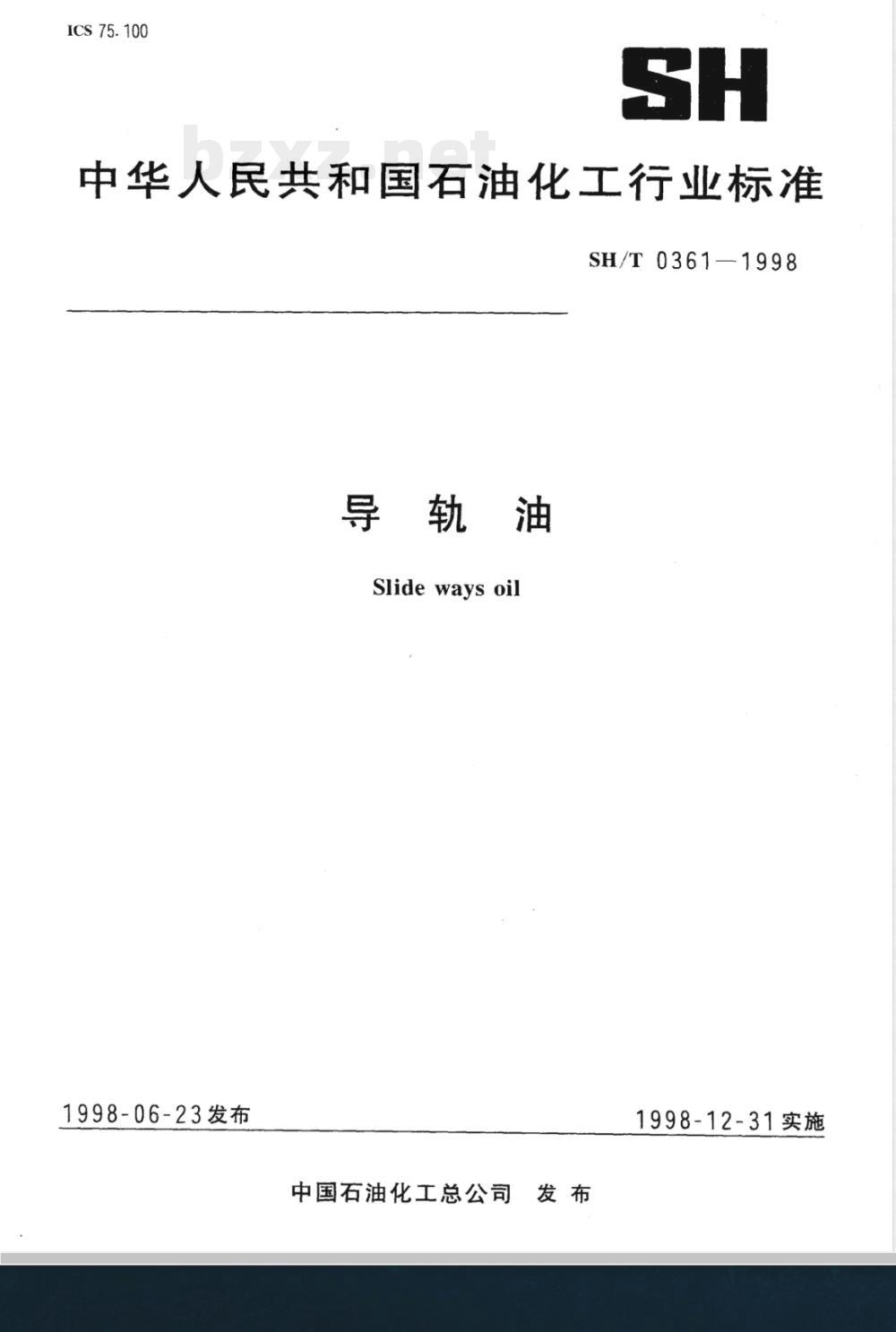

ICS75.100
中华人民共和国石油化工行业标准SH/T0361-1998
导轨油
Slide ways oil
1998-06-23发布
中国石油化工总公司发布
1998-12-31实施
SH/T03611998

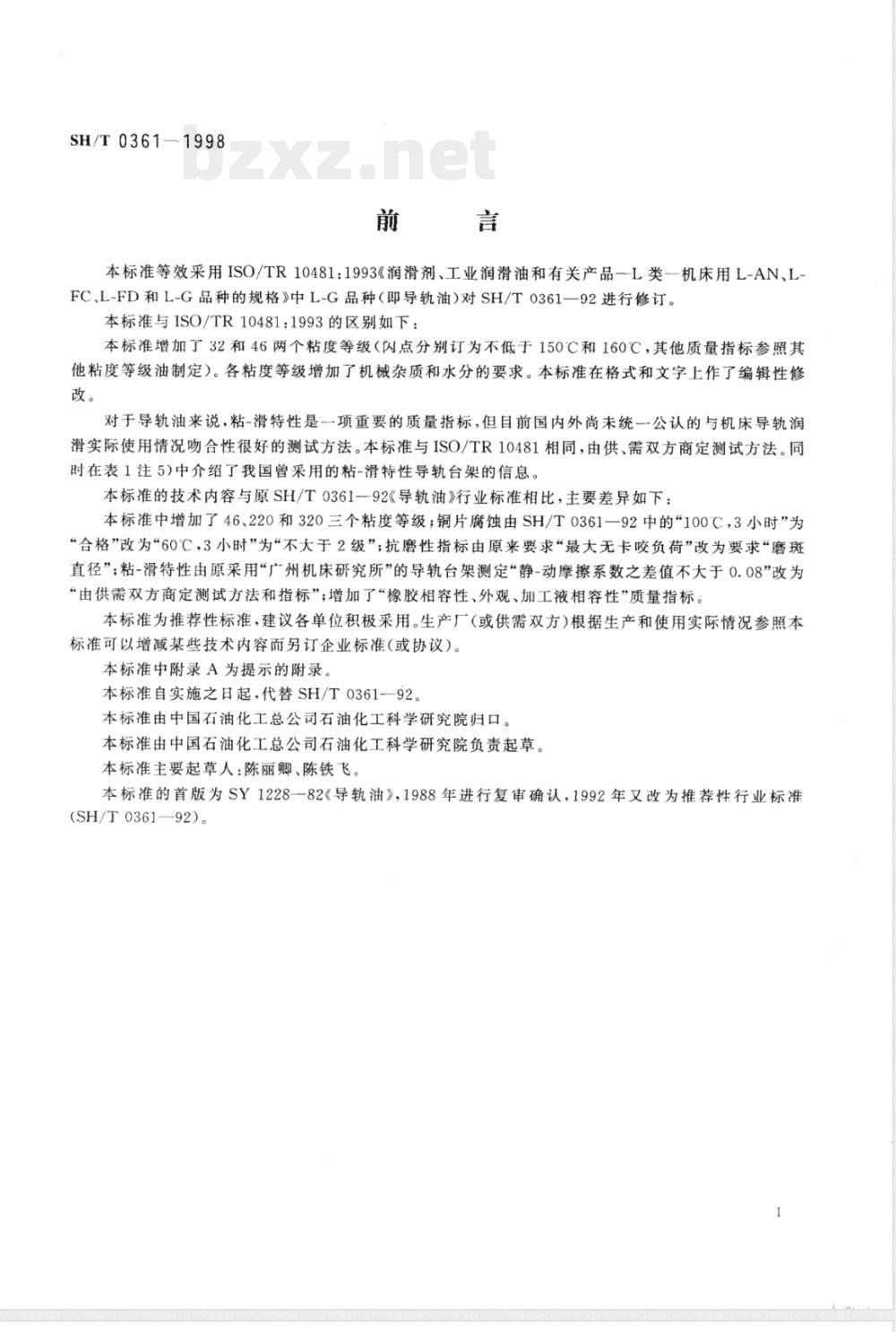

本标准等效采用ISO/TR10481:1993《润滑剂、工业润滑油和有关产品一L类机床用L-AN、L-FC、L-FD和L-G品种的规格》中L-G品种（即导轨油）对SH/T0361一92进行修订。本标准与ISO/TR10481：1993的区别如下：本标准增加了32和46两个粘度等级（闪点分别订为不低于150℃和160℃，其他质量指标参照其他粘度等级油制定）。各粘度等级增加了机械杂质和水分的要求。本标准在格式和文字上作了编辑性修改。
对于导轨油来说，粘-滑特性是一项重要的质量指标，但目前国内外尚未统一公认的与机床导轨润滑实际使用情况吻合性很好的测试方法。本标准与ISO/TR10481相同，由供、需双方商定测试方法。同时在表1注5)中介绍了我国曾采用的粘-滑特性导轨台架的信息。本标准的技术内容与原SH/T0361--92《导轨油》行业标准相比，主要差异如下：本标准中增加了46、220和320三个粘度等级；铜片腐蚀由SH/T0361一92中的\100C，3小时”为“合格”改为“60℃C，3小时”为“不大于2级”；抗磨性指标由原来要求“最大无卡咬负荷”改为要求“磨斑直径”；粘-滑特性由原采用“广州机床研究所”的导轨台架测定“静-动摩擦系数之差值不大于0.08”改为“由供需双方商定测试方法和指标”；增加了“橡胶相容性、外观、加工液相容性”质量指标。本标准为推荐性标准，建议各单位积极采用。生产厂（或供需双方)根据生产和使用实际情况参照本标准可以增减某些技术内容而另订企业标准(或协议）。本标准中附录A为提示的附录。
本标准自实施之日起，代替SH/T0361-92。本标准由中国石油化工总公司石油化工科学研究院归口。本标准由中国石油化工总公司石油化工科学研究院负责起草。本标准主要起草人：陈丽卿、陈铁飞。本标准的首版为SY1228--82《导轨油》，1988年进行复审确认，1992年又改为推荐性行业标准(SH/T 0361—92)。
SH/T0361-1998

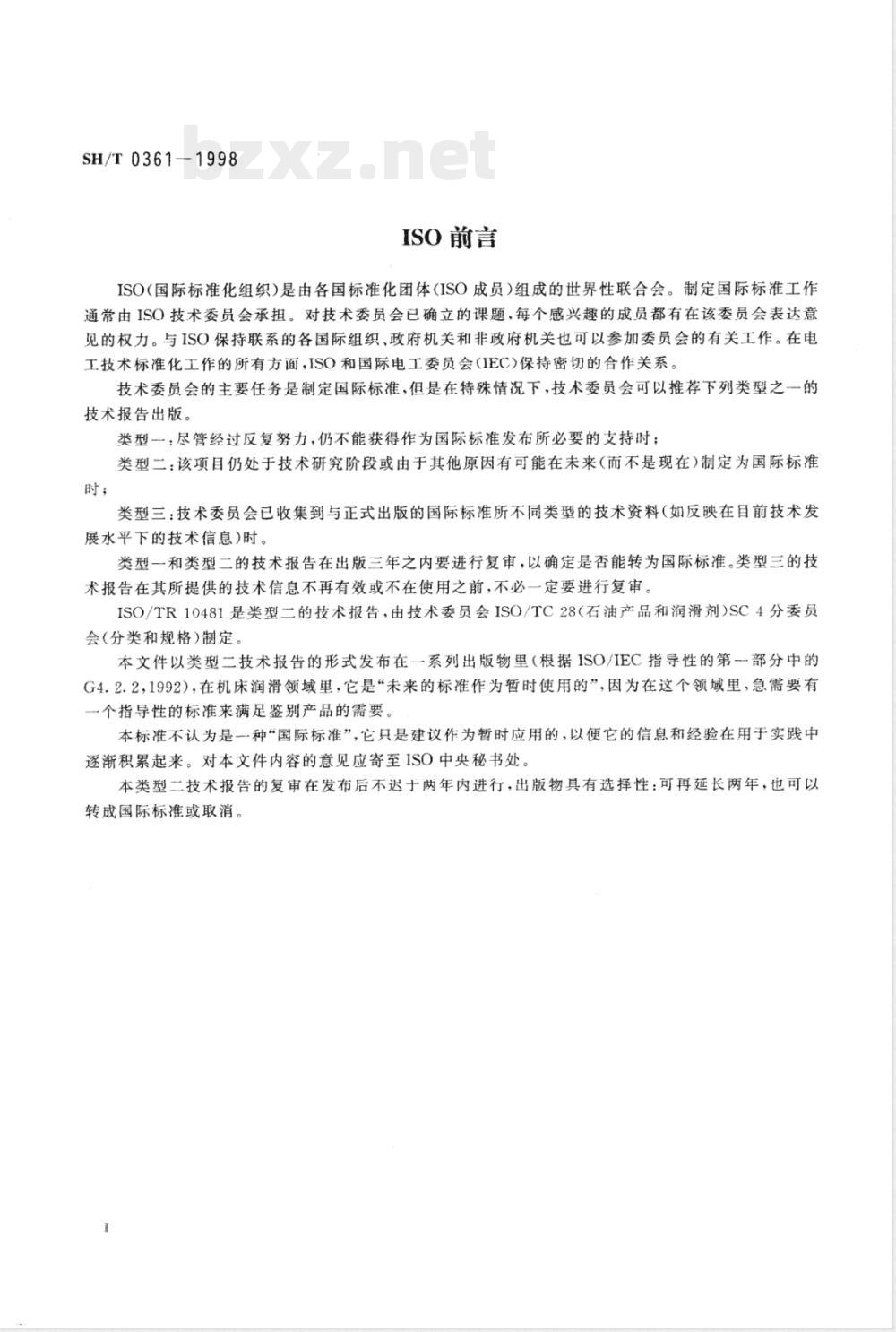

ISO前言
ISO（国际标准化组织)是由各国标准化团体（ISO成员）组成的世界性联合会。制定国际标准工作通常由ISO技术委员会承担。对技术委员会已确立的课题，每个感兴趣的成员都有在该委员会表达意见的权力。与ISO保持联系的各国际组织、政府机关和非政府机关也可以参加委员会的有关工作。在电工技术标准化工作的所有方面，ISO和国际电工委员会(IEC)保持密切的合作关系。技术委员会的主要任务是制定国际标准，但是在特殊情况下，技术委员会可以推荐下列类型之一的技术报告出版。
类型一：尽管经过反复努力，仍不能获得作为国际标准发布所必要的支持时；类型二：该项目仍处于技术研究阶段或由于其他原因有可能在未来（而不是现在)制定为国际标准时；
类型三：技术委员会已收集到与正式出版的国际标准所不同类型的技术资料（如反映在目前技术发展水平下的技术信息)时。
类型一和类型二的技术报告在出版三年之内要进行复审，以确定是否能转为国际标准。类型三的技术报告在其所提供的技术信息不再有效或不在使用之前，不必一定要进行复审。ISO/TR10481是类型二的技术报告，由技术委员会ISO/TC28（石油产品和润滑剂）SC4分委员会（分类和规格）制定。
本文件以类型二技术报告的形式发布在一系列出版物里（根据ISO/IEC指导性的第一部分中的G4.2.2，1992），在机床润滑领域里，它是“未来的标准作为暂时使用的”，因为在这个领域里，急需要有一个指导性的标准来满足鉴别产品的需要。本标准不认为是一种“国际标准”，它只是建议作为暂时应用的，以便它的信息和经验在用于实践中逐渐积累起来。对本文件内容的意见应寄至ISO中央秘书处。本类型二技术报告的复审在发布后不迟于两年内进行，出版物具有选择性：可再延长两年，也可以转成国际标准或取消，

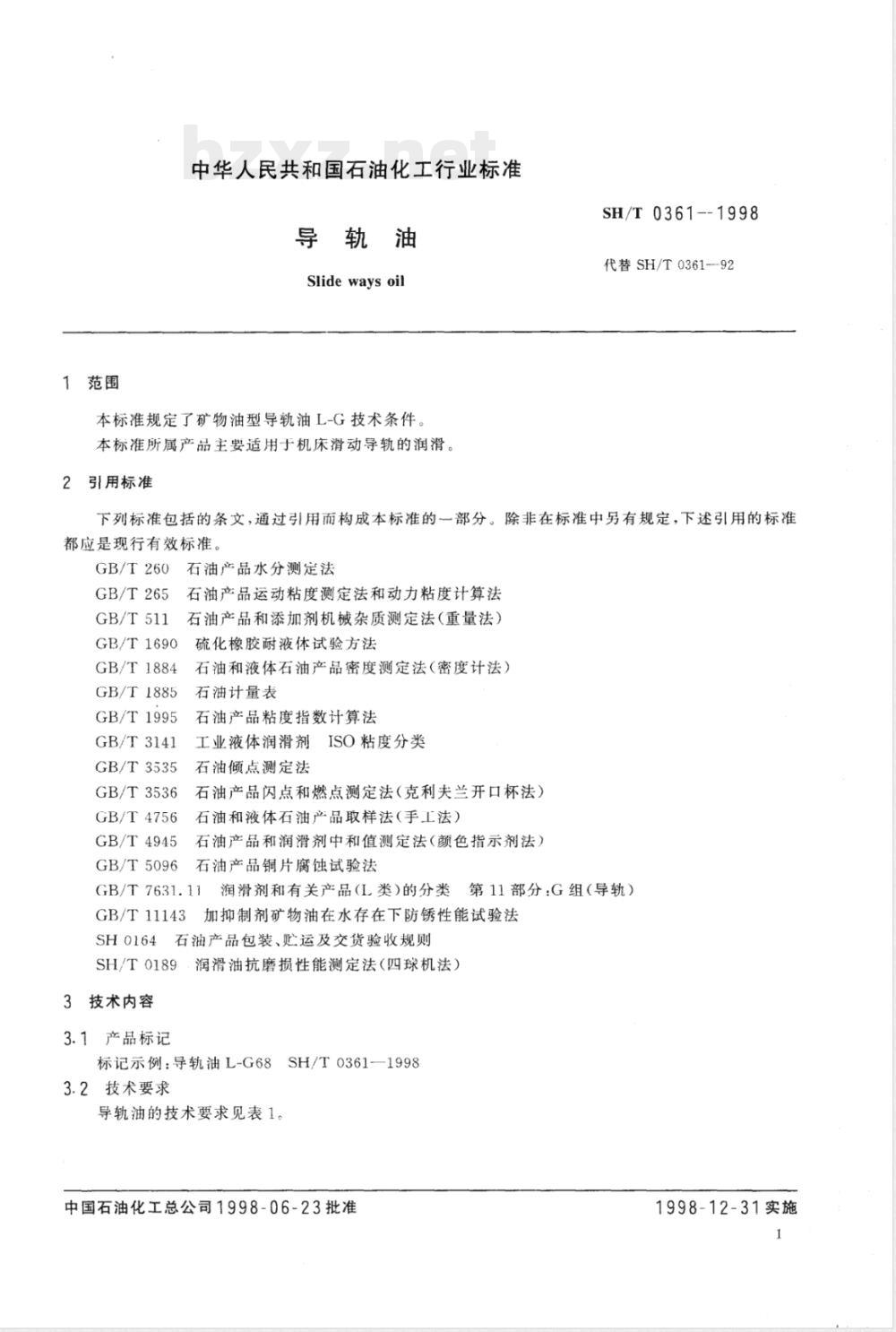

1范围
中华人民共和国石油化工行业标准导轨油
Slide ways oil
本标准规定了矿物油型导轨油L-G技术条件。本标准所属产品主要适用于机床滑动导轨的润滑。2引用标准
SH/T 0361--1998
代替SH/T0361--92
下列标准包括的条文，通过引用而构成本标准的一部分。除非在标准中另有规定，下述引用的标准都应是现行有效标准。
GB/T260
GB/T265
GB/T511
GB/T1690
GB/T1884
GB/T1885
GB/T1995
GB/T3141
GB/T3535
GB/T3536
GB/T4756
GB/T4945
GB/T5096
石油产品水分测定法
石油产品运动粘度测定法和动力粘度计算法石油产品和添加剂机械杂质测定法（重量法）硫化橡胶耐液体试验方法
石油和液体石油产品密度测定法（密度计法）石油计量表
石油产品粘度指数计算法
工业液体润滑剂
ISO粘度分类
石油倾点测定法
石油产品闪点和燃点测定法（克利夫兰开口杯法）石油和液体石油产品取样法（手工法）石油产品和润滑剂中和值测定法（颜色指示剂法）石油产品铜片腐蚀试验法
GB/T 7631.11
GB/T11143
SH0164bzxz.net
润滑剂和有关产品（L类)的分类第11部分：G组（导轨）加抑制剂矿物油在水存在下防锈性能试验法石油产品包装、贮运及交货验收规则SH/T0189
3技术内容
3.1产品标记
润滑油抗磨损性能测定法（四球机法）SH/T0361-1998
标记示例：导轨油L-G68
3.2技术要求
导轨油的技术要求见表1。
中国石油化工总公司1998-06-23批准1998-12-31实施
品种（按GB/T7631.11）
粘度等级（按GB/T3141)
运动粘度（40℃），mm2/s
粘度指数
密度（20℃），kg/m
中和值，mgKOH/g
外观(透明度）
闪点（开口），℃
不低于
腐蚀试验（铜片，60℃，3h），级不大于液相锈蚀试验(蒸馏水法）
倾点，C
抗磨性：1)
磨斑直径（200N，60min，
1500r/min)，mm
橡胶相容性
粘-滑特性
加工液相容性
机械杂质.%（m/m）
水分，%(mlm）
不高于
不大于
不大于
不大于
SH/T0361-1998
导轨油技术要求
清彻透明
报告1）
报告1）
报告1）
试验方法
GB/T265
GB/T1995
GB/T1884
GB/T1885
GB/T4945
目测2）
GB/T3536
GB/T5096
GB/T11143
GB/T3535
SH/T0189
GB/T1690
GB/T511
GB/T260
1）这些特性对于机械制造者来说是重要的，但它可随机械设计、材料和操作环境等条件的变化而变化，特性数据应由供油者提供。
2）供需双方可共同商定测试方法。3）尽管四球机试验结果与导轨油的实际使用在吻合程度上有争议，但对于用户在选用导轨油而了解其抗磨性数据时有一定的参考价值。四球机试验条件和指标水平都是建议性的（如果采用转速为1200r/min时，应在化验报告单上予以注明)。
4）供需双方应经常交流测定的数据，5）按供、需双方同意的方法测定，由供应者提供数据（我国曾采用“广州机床研究所”自建的模拟导轨润滑系统的实际台架来测定导轨油的静-动摩擦系数的差值，从而了解导轨油在低速下的“爬行”情况，为研制导轨油筛选配方和产品定型起到了指导作用)。4标志、包装、运输、贮存
标志、包装、运输、贮存及交货验收按SH0164进行。5取样
取样按GB/T4756进行，取2L作为检验和留样用。2
A1范围
SH/T0361—1998
附录A
（提示的附录）
润滑油粘-滑特性试验法(越秀型粘-滑特性试验机法）本方法适用于在越秀型粘-滑特性试验机上，评定导轨润滑油的抗粘-滑性能，具体指标为静-动摩擦系数之差值Au。
粘-滑现象的产生，是两摩擦面间摩擦系数的变化所导致的，Aμ值愈小，该润滑剂的抗粘-滑性就愈好。
A2仪器
A2.1越秀型粘-滑特性试验机（试验台示意图如图A1)：8
77777777777777777
1—加载头；2--上摩擦块；3-下摩擦块；4--工作台；5-弹簧变形片；6-目测百分表；7—应变电测记录仪；8—碳纸记录仪图A1
负荷范围1960N（200kgf），液压力加载。下摩擦块水平移动速度为毫米/分钟，无级调速。上摩擦块是面积分别为（74×82)mm2的两块铸铁刮研面，即I级铸铁14～16点，(25×25)mm2。下摩擦块是面积为（90×500)mm2的铸铁刮研面，即1级铸铁16点，（25×25)mm2A2.2秒表。
A3试剂
A3.1直馏汽油或溶剂汽油。
A3.2石油醚：60~90℃。
A4准备工作
A4.1对弹簧变形片进行定期校正，并作出摩擦力与弹簧变形量的关系图（启用试验机作一次校正，作图，以后每年校验一次）。
A4.2开机让传动系统空运转10min。A4.3先用溶剂汽油清洗摩擦副表面，再用石油醚进行清洗，并吹干。3
SH/T 0361-1998
A4.4检查摩擦表面是否清洗干净：在负荷为1470N（150kgf），速度为0.5cm/min下测定摩擦副的干摩擦系数（参看操作规程），干净的摩擦表面在此条件下其干摩擦系数应大于0.3。若达不到此值应在负荷为1470N（150kgf），速度约为200cm/min下进行干摩擦约10min后，再清洗摩擦表面，重新测定干摩擦系数是否达到0.3，若达到0.3时，将表面清洗、吹干。A5试验步骤
A5.1将试油20mL均匀地涂布在下摩擦块面上，然后把上摩擦块平放在下摩擦块面上面，并将其右端用螺钉紧固在弹簧变形片的下端。A5.2将加载头下旋至触及上摩擦块时，再下旋0.5～1mm。A5.3把加载液压力调至490N（50kgf），在快速下跑合10min后，将速度调至零，A5.4将负荷加至1960N（200kgf)所需值，再将速度由小到大调至毫米/分，在3min后进行读取百分表的最大和最小指示值（各取6次平均值）。A6计算
A6.1将百分表的读取值用弹簧变形片校正图换算成静摩擦力和动摩擦力。动摩擦力实际上是取其平均动摩擦力。如图A2所示。
时间t
由图A2可见：动摩擦力（即平均动摩擦力）F动=（F动大十F动股小）/2μ=F/P
从动=F动/P
Aμ（F静—F动最小)/2P
式中：u-静动摩擦系数差;
一静摩擦力，N(kgf）；
最小动摩擦力，N(kgf)；
F动最小
一正压力，N(kgf）。
静摩擦力（可近似看
作最大动摩擦力)F静
平均动摩擦力Fm
最小动摩擦力F动录小
精密度
SH/T0361--1998
二次平行测定△μ值的差值应小于4%。A8精度的检查
每年用标准油检查二次，标准油△u值为：Tonna72Aμ==0.07
Vactra
2Aμ=0
32号汽轮机油加百分之二的油酸A/=05
