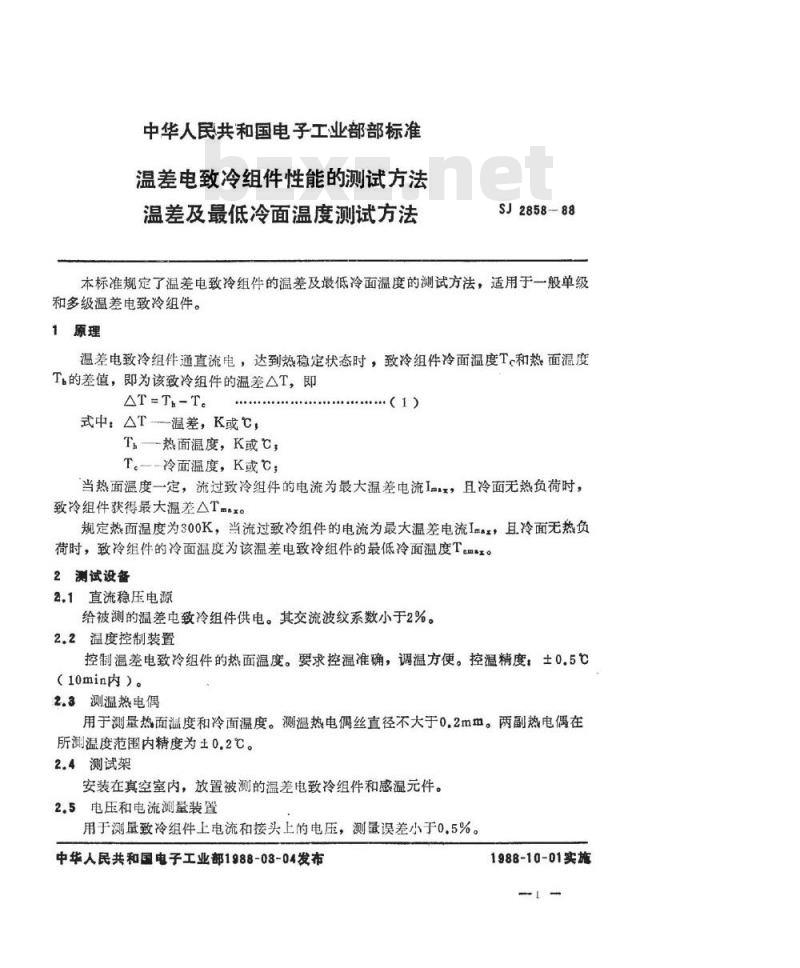

中华人民共和国电子工业部部标准温差电致冷组件性能的测试方法温差及最低冷面温度测试方法
SJ2858-88
本标准规定了温差电致冷组件的温差及最低冷面温度的测试方法，适用于一般单级和多级温差电致冷组件。
1原理
温差电致冷组件通直流电，达到热稳定状态时，致冷组件冷面温度T?和热面温度T的差值，即为该致冷组件的温差△T，即△T=T-T。
式中：△T---温差，K或℃，
T热面温度，K或℃，
T。冷面温度，K或℃，下载标准就来标准下载网
当热面温度一定，流过致冷组件的电流为最大温差电流m，且冷面无热负荷时，致冷组件获得最大温差△Tx
规定热面湿度为300K，当流过致冷组件的电流为最大温差电流Im且冷面无热负荷时，致冷组件的冷面温度为该温差电致冷组件的最低冷面温度T*。2测试设备
2.1直流稳压电源
给被测的温差电致冷组件供电。其交流波纹系数小于2%。2.2温度控制装置
控制温差电致冷组件的热面温度。要求控温准确，调温方便。控温精度：土0.5℃（10min内）。
2.3测温热电偶
用于测量热面温度和冷面温度。测温热电偶丝直径不大于0.2mm。两副热电偶在所测温度范围内精度为±0.2℃。2.4测试架
安装在真空室内，放置被测的温差电致冷组件和感温元件。2.5电压和电流测量装置
用于测量致冷组件上电流和接头上的电压，测量误差小于0.5%。中华人民共和国电子工业部1988-03-04发布1988-10-01实施

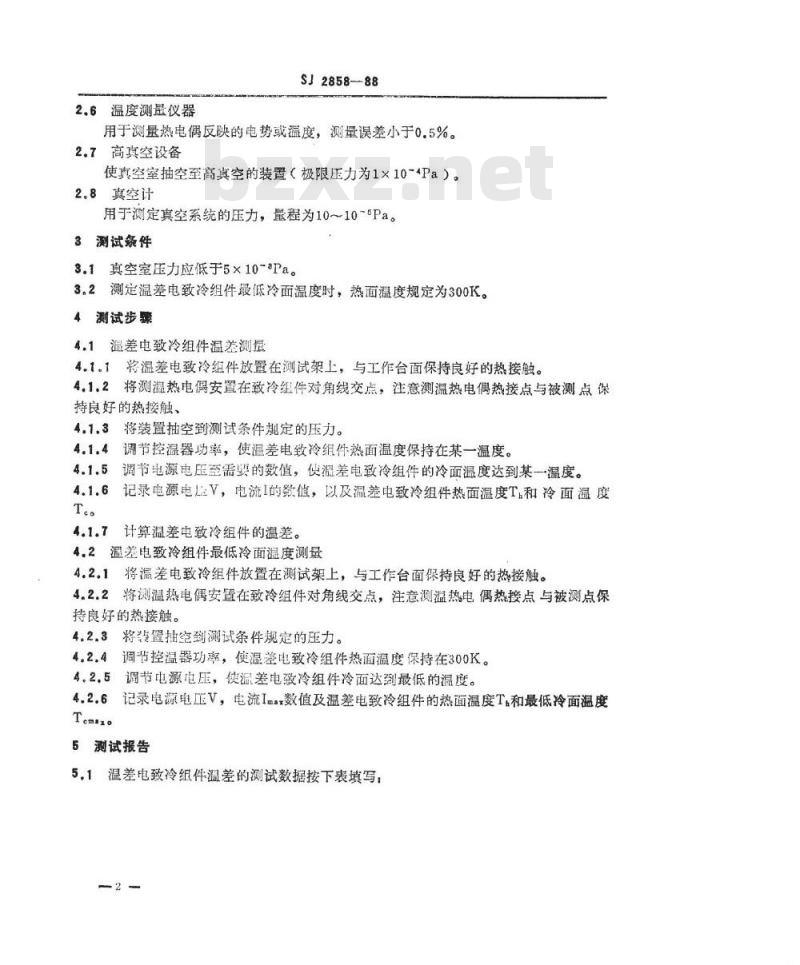

2.6温度测量仪器
SJ2858--88
用于测量热电偶反映的电势或温度，测量误差小于0.5%。2.7高真空设备
使真空室抽空至高真空的装置（极限压力为1×10-4Pa）。2.8真空计
用于测定真空系统的压力，量程为10～10\Pa。3测试条件
3.1真空室压力应低于5×10~aPa。3.2测定温差电致冷组件最低冷面温度时，热面温度规定为300K。4浏试步骤
4.1温差电致冷组件温养测量
4.1.1将温差电致冷组件放置在测试架上，与工作台面保持良好的热接触。4.1.2将测温热电偶安置在致冷组件对角线交点，注意测温热电偶热接点与被测点保持良好的热接触、
4.1.3将装置抽空到测试条件规定的压力。4.1.4调节控温器功率，使温差电致冷组件热面温度保持在某一温度。4.1.5调节电源电压至需要的数值，使湿差电致冷组件的冷面温度达到某一温度。4.1.6记录电源电LV，电流I的数值，以及温差电致冷组件热面温度T和冷面温度Te.
4.1.7计算温差电致冷组件的温差。4.2温差电致冷组件最低冷面温度测量4.2.1将温差电致冷组件放置在测试架上，与工作台面保持良好的热接触。4.2.2将测温热电偶安置在致冷组件对角线交点，注意测温热电偶热接点与被测点保持良好的热接触。
4.2.3将装置抽空到测试条件规定的压力。4.2.4调节控温器功率，使漏差电致冷组件热面温度保持在300K。4.2.5调节电源电压，使温差电致冷组件冷面达到最低的温度。4.2.6记录电源电压V，电流Ia数值及温差电致冷组件的热面温度T和最低冷面温度Temizo
5测试报告

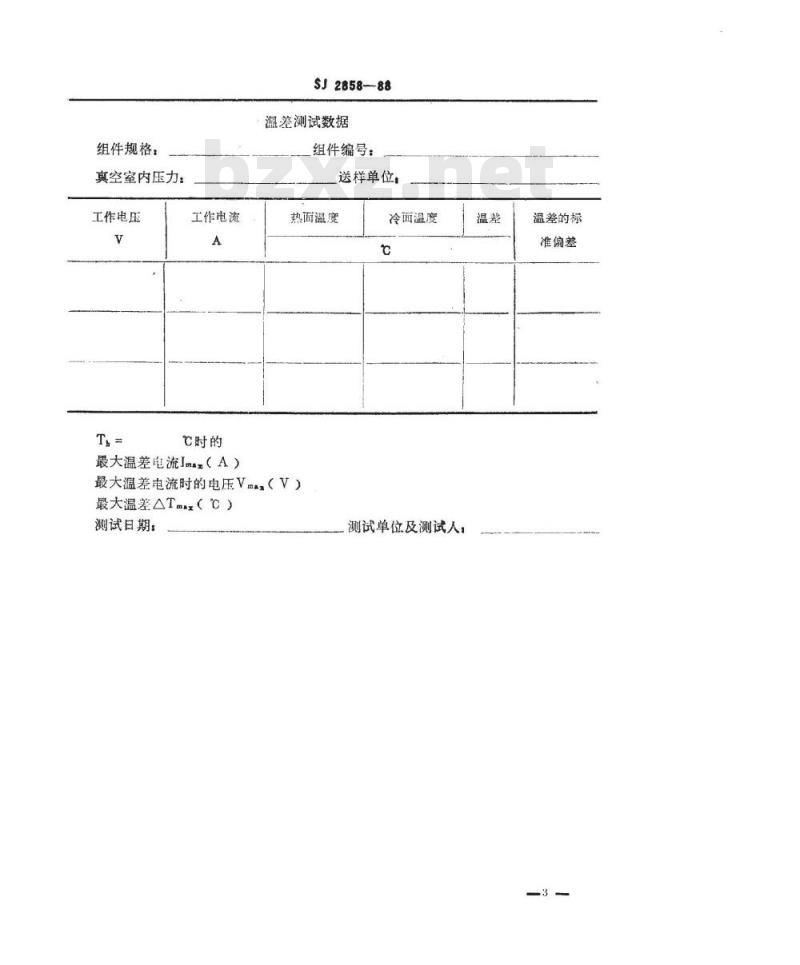

5.1温差电致冷组件温差的测试数据按下表填写：2
组件规格：
真空室内压力：
工作电压
工作电流
℃时的
最大温差电流Imx（A）
SJ2858--88
温差测试数据
组件编号：
送样单位：
热面温度
最大温差电流时的电压Vm（V）
最大温差△Tx（℃）
测试日期：
冷面温度
测试单位及测试人：
温差的标
准偏差
SJ2858-88

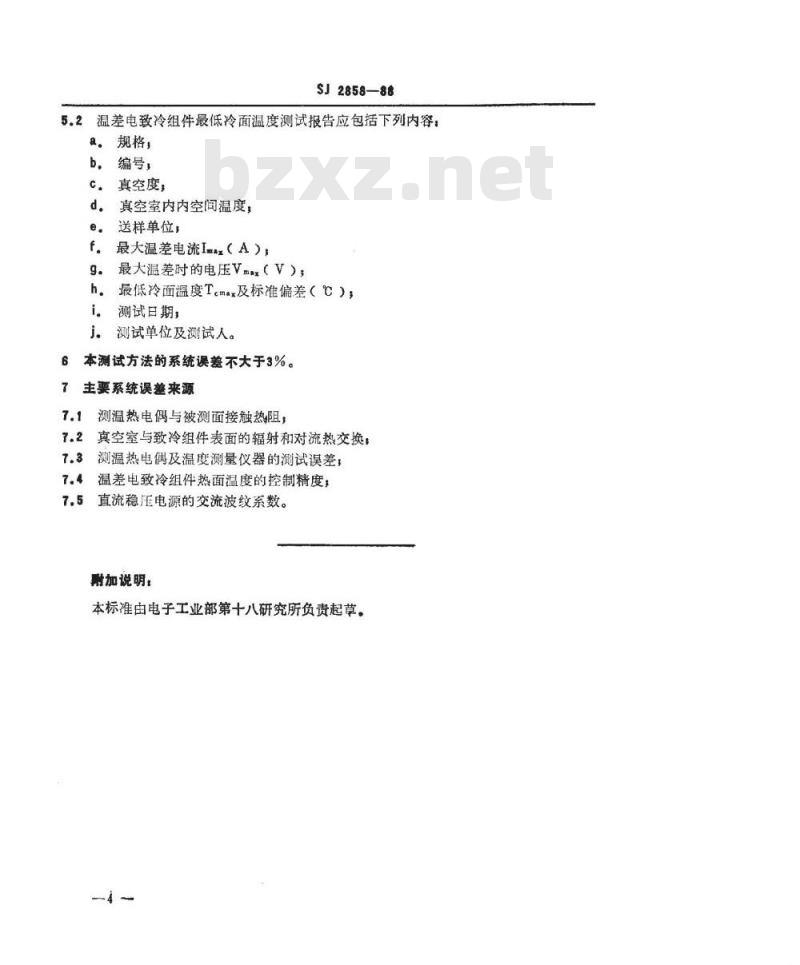

2温差电致冷组件最低冷面温度测试报告应包括下列内容：a。规格，
b，编号，
c.真空度，
d。真空室内内空间温度，
送样单位，
最大温差电流I（A）
最大温差时的电压Vmx（V）：
h。最低冷面温度Temx及标准偏差（℃）；测试日期，
j。测试单位及测试人。
本测试方法的系统误差不大于3%。7主要系统误差来源
7.1测温热电偶与被测面接触热阻，了.2真空室与致冷组件表面的辐射和对流热交换：7.3测温热电偶及温度测量仪器的测试误差；7.4温差电致冷组件热面温度的控制精度；7.5直流稳压电源的交流波纹系数。附加说明：
本标准由电子工业部第十八研究所负责起草。4
