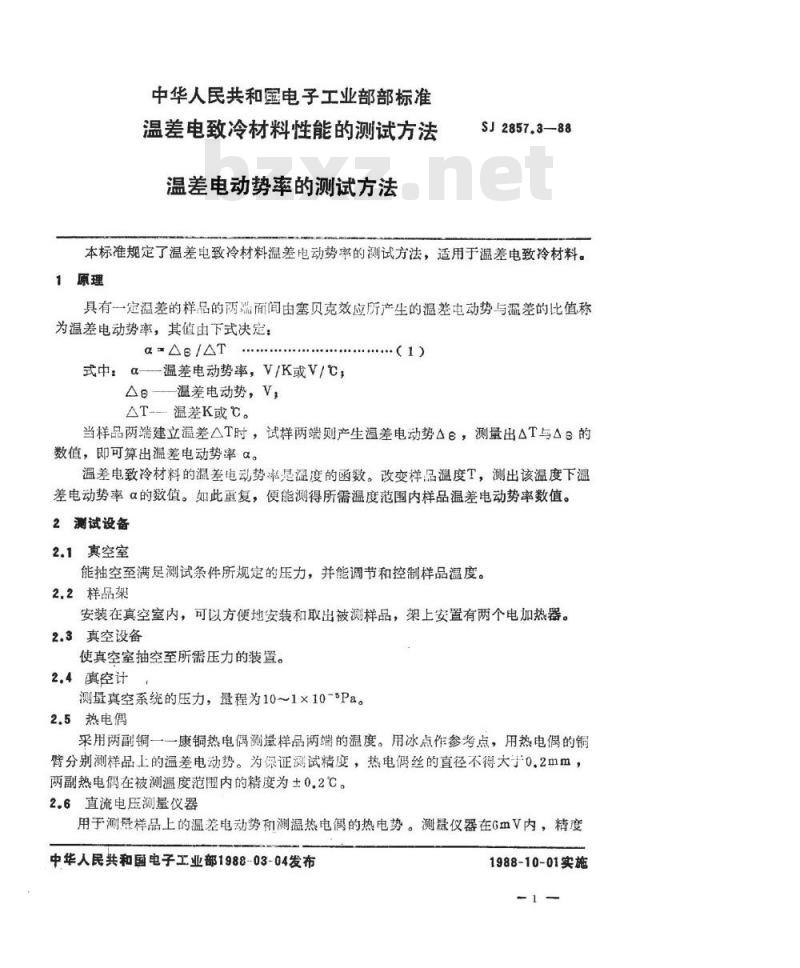

中华人民共和国电子工业部部标准温差电致冷材料性能的测试方法温差电动势率的测试方法
SJ2857.3—88
本标准规定了温差电致冷材料温差电动势率的测试方法，适用于温差电致冷材料。1原理
具有一定温差的样品的两端面间由塞贝克效应所产生的温差电动势与温差的比值称为温差电动势率，其值由下式决定：......
....(1)
式中：aα-温差电动势率，V/K或V/℃Ae——温差电动势，V，
△T-温差K或℃。
当样品两端建立温差△T时，试样两端则产生温差电动势A&，测量出4T与△的数值，即可算出温差电动势率α。温差电致冷材料的温差电动势率是溢度的函数。改变样品温度T，测出该温度下温差电动势率α的数值。如此重复，便能测得所需温度范围内样品温差电动势率数值。2测试设备
2.1真空室
能抽空至满足测试条件所规定的压力，并能调节和控制样品温度。2.2样品架
安装在真空室内，可以方便地安装和取出被测样品，架上安置有两个电加热器。2.3真空设备
使真空室抽空至所需压力的装置。2.4滇空计
测量真空系统的压力，量程为10～1×10-\Pa。2.5热电傅
采用两副铜一一康铜热电偶测样品两端的温度。用冰点作参考点，用热电偶的铜臂分别测样品上的温差电动势。为保证测试精度，热电偶丝的直径不得大于0.2mm，两副热电偶在被测温度范围内的精度为土02℃。2.6直流电压测量仪器
用于测量样品上的温差电动势和测温热电偶的热电势。测影仪器在6mV内，精度中华人民共和国电子工业部1988-03-04发布1988-10-01实施
SJ2857.3-88

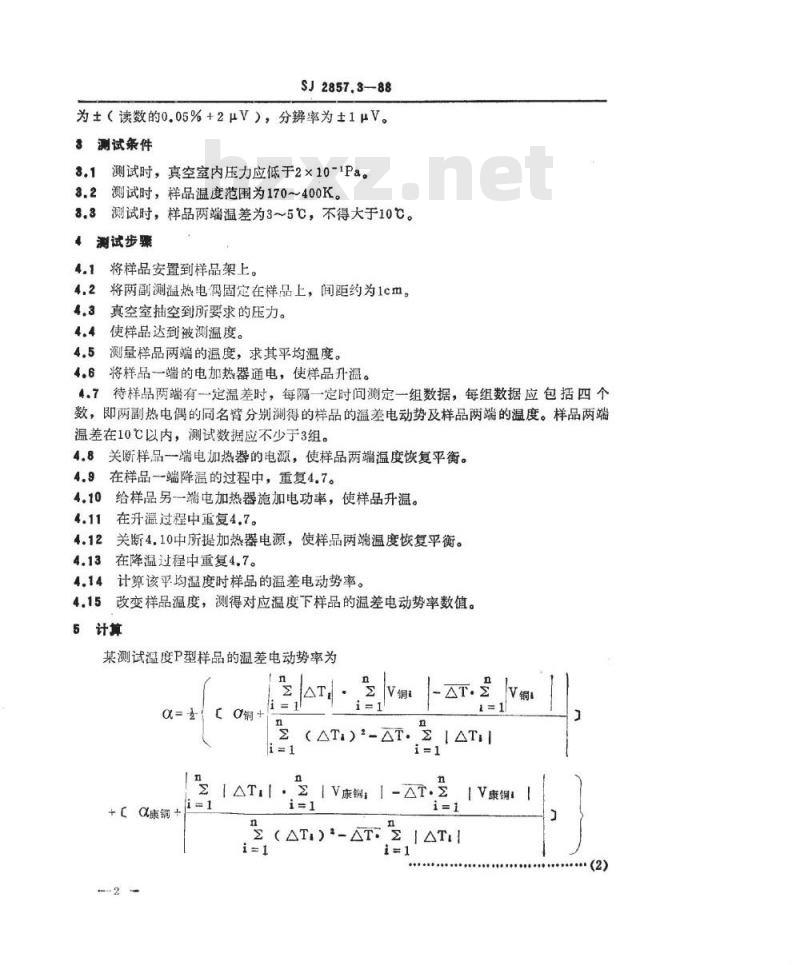

为±（读数的0.05%+2μV），分率为±1μV。8测试条件
测试时，真空室内压力应低于2×10-1Pa。测试时，样品温度范围为170～400K。3.2
测试时，样品两端温差为3～5℃，不得大于10℃。4
测试步骤
将样品安置到样品架上。
将两副测温热电偶固定在样品上，间距约为1cm。真空室抽空到所要求的压力。
使样品达到被测温度。
测量样品两端的温度，求其平均温度。4.6
将样品一端的电加热器通电，使样品升温。4.7待样品两端有一定温差时，每隔一定时问测定一组数据，每组数据应包括四个数，即两副热电偶的同名臂分别测得的样品的温差电动势及样品两端的温度。样品两端温差在10℃以内，测试数据应不少于3组。4.8
关断样品一端电加热器的电源，使样品两端温度恢复平衡。4.9
在样品一端降温的过程中，重复4.7。给样品另一端电加热器施加电功率，使样品升温。在升温过程中重复4.7。
关断4.10中所提加热器电源，使样品两端温度恢复平衡。4.12
4.13在降温过程中重复4.7。
计算该平均温度时样品的温差电动势率。4.15
改变样品温度，测得对应温度下样品的温差电动势率数值。5计算
某测试温度P型样品的温差电动势率为AT
(AT)·-T.IAIwww.bzxz.net
+α康铜+
V康锅-T.
[V康铜
2(AT)*-△T 2,IAT!
SJ2857.3-88

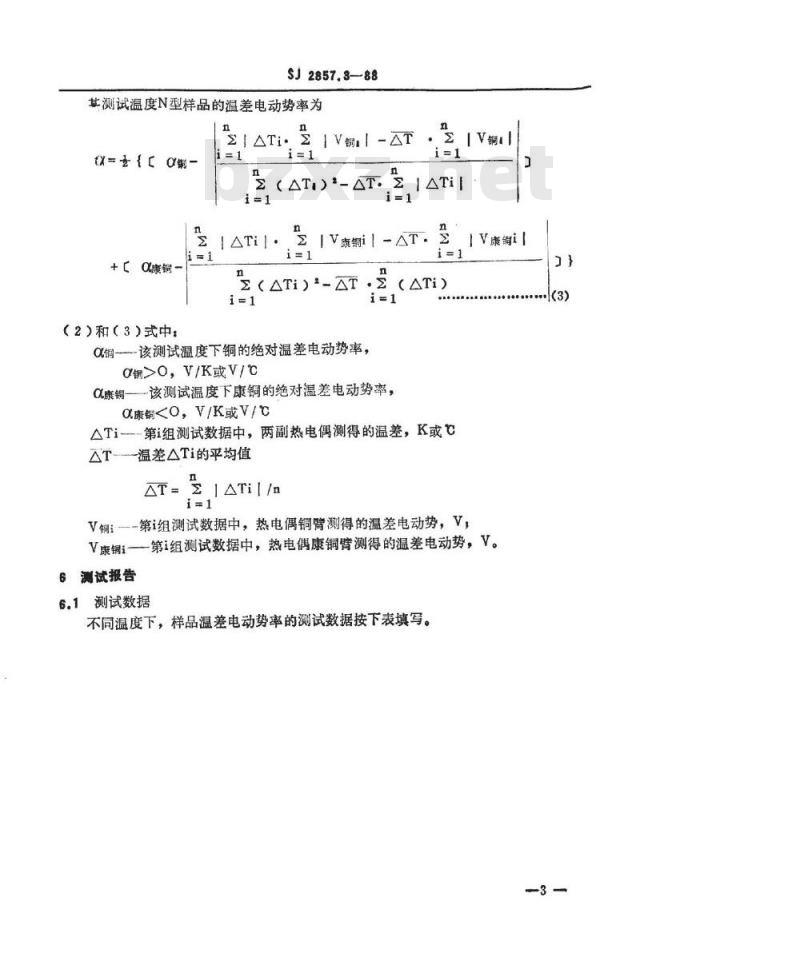

其测试温度N型样品的温差电动势率为n
α康铜
（2）和（3）式中：
1V铜-△T
【V锅
2(AT.)+-AT,2IATiI
IV索铜i|AT.
|V康i]
Z(ATi)*-△T.Z(ATi)
α铜该测试温度下铜的绝对温差电动势率，铺>O，V/K或V/℃
α康铜一—该测试温度下康铜的绝对温差电动势率，α康铜ATi--第i组测试数据中，两副热电偶测得的温差，K或△Tiai一温差ATi的平均值
△T=△TiI/n
V铜-第组测试数据中，热电偶铜臂测得的温差电动势，V，V康i——第i组测试数据中，热电偶康铜臂测得的温差电动势，V。6测试报告
6.1测试数据
不同温度下，样品温差电动势率的测试数据按下表填写。（3)
样品编号：
样品尺寸：
测试日期：
SJ2857.3-88

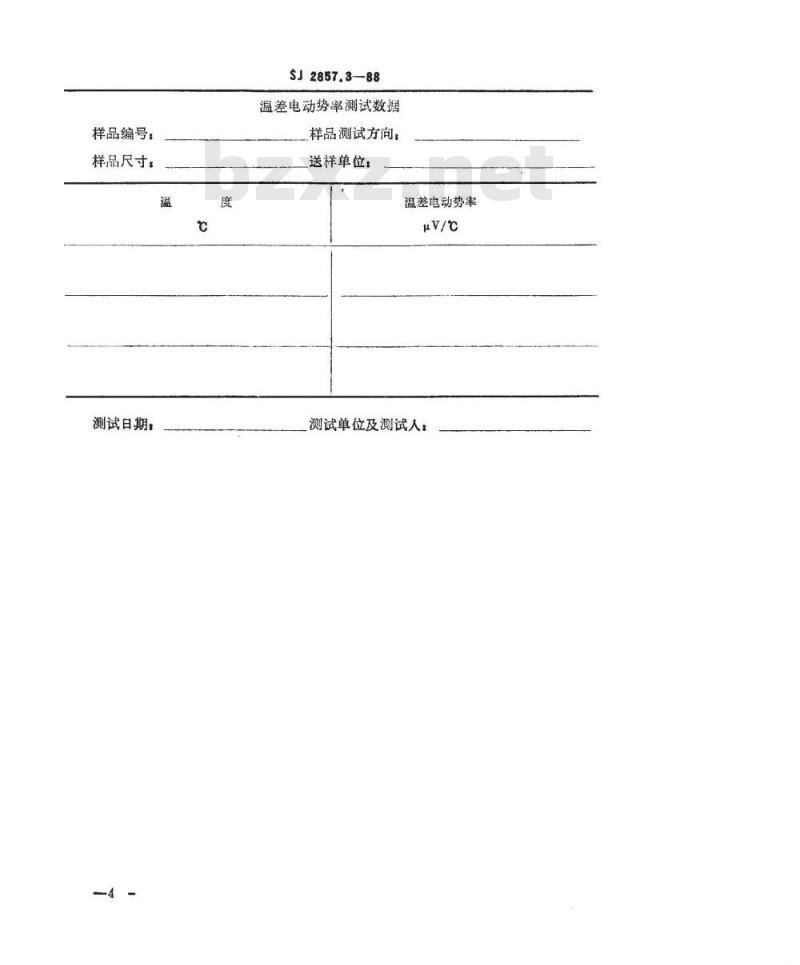

温差电动势率测试数据
样品测试方向：
送样单位：
温差电动势率
测试单位及测试人：
SJ2857.3--88

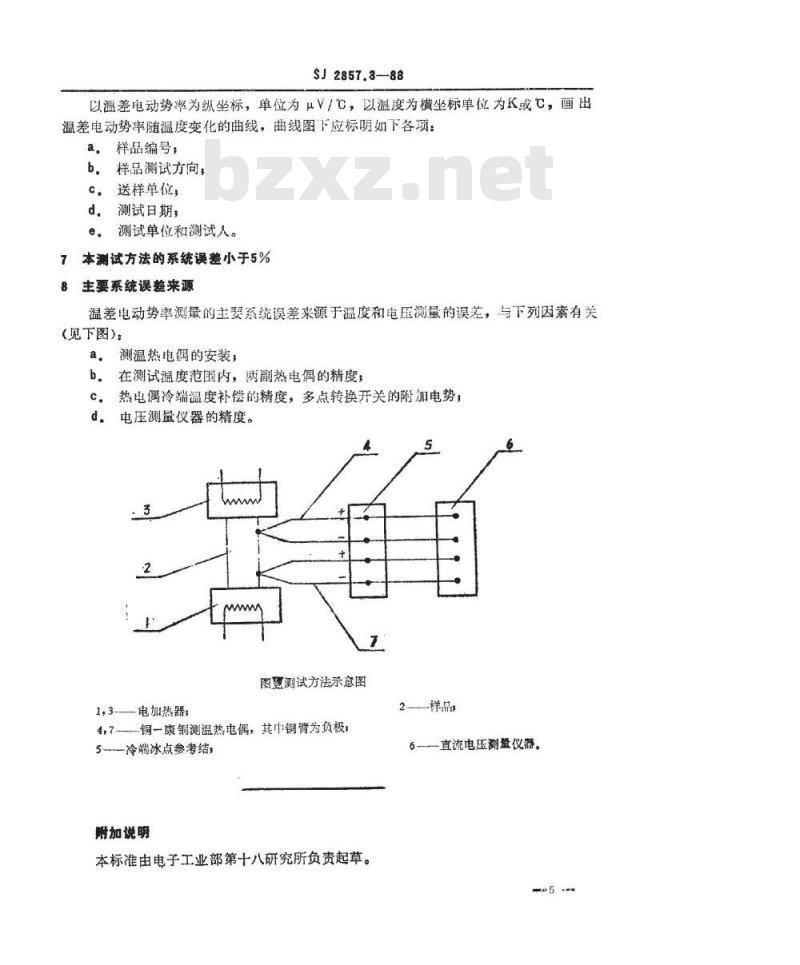

以温差电动势率为纵坐标，单位为μV/℃，以温度为横坐标单位为K或℃，画出温差电动势率随温度变化的曲线，曲线图下应标明如下各项：a，样品编号；
b，样品测试方向，
c.送样单位，
测试日期，
测试单位和测试人。
7本测试方法的系统误差小于5%
主要系统误差来源
温差电动势率测量的主要系统误差来源于温度和电压测量的误差，与下列因素有关（见下图）：
a。测温热电偶的安装
b，在测试温度范围内，两副热电偶的精度；c。热电偶冷端温度补偿的精度，多点转换开关的附加电势，d.
电压测量仪器的精度。
图题测试方法示意图
1,3-—-电加热器；
4，7-铜一康铜测温热电偶，其中铜臂为负极，5—冷端冰点参考结，
附加说明
本标准由电子工业部第十八研究所负责起草。2—样品
6-直流电压测量仪器。
