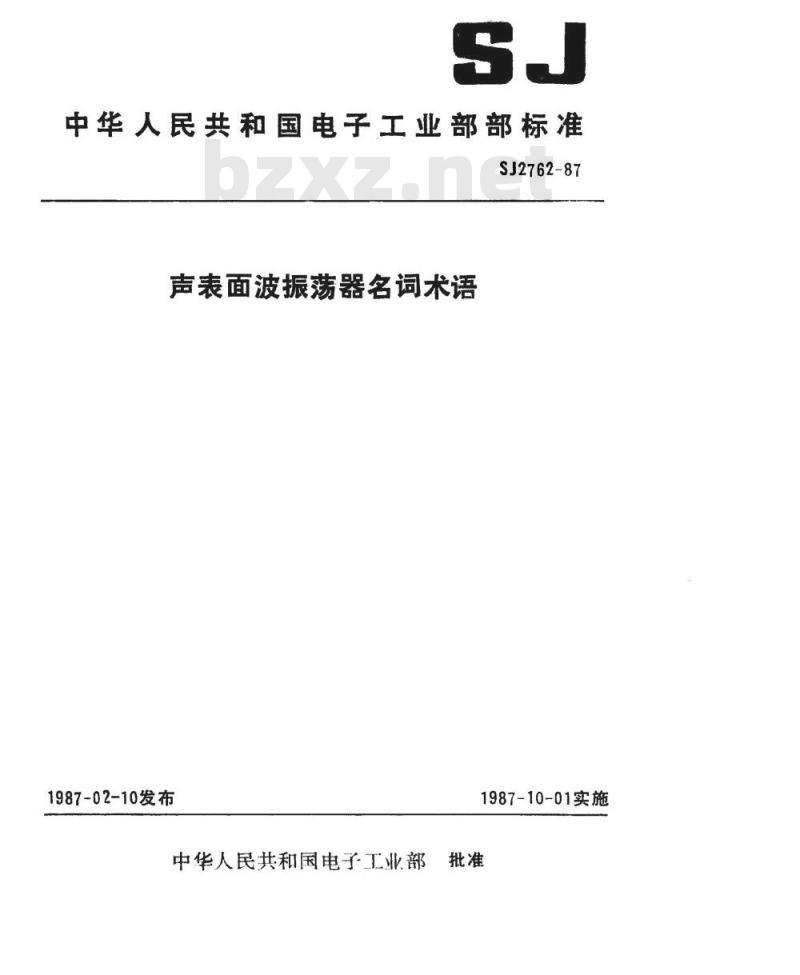

【电子行业标准(SJ)】 声表面波振荡器名词术语

中华人民共和国电子工业部部标准SJ2762-87
声表面波振荡器名词术语
1987-02-10发布
1987-10-01实施
中华人民共和国电子工业部
中华人民共和国电子工业部部标准声表面波振荡器名词术语
SJ2762-87

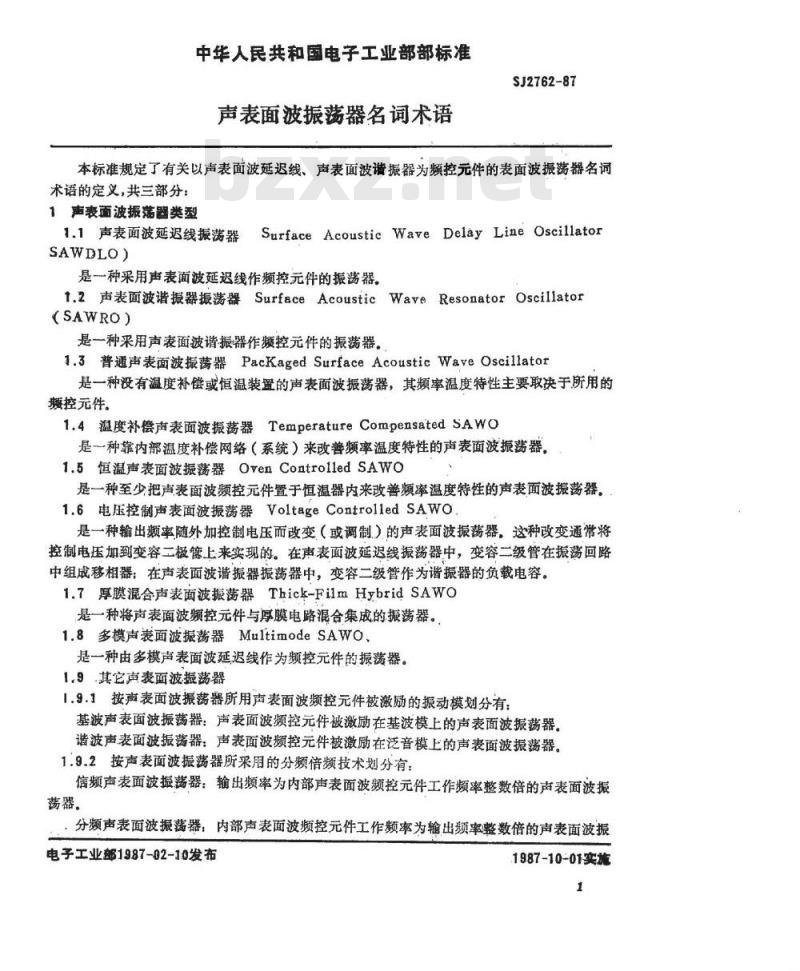

本标准规定了有关以声表面波延迟线、声表面波谐振器为频控元件的表面波振荡器名词术语的定义，共三部分：
1声表面波振荡器类型
1.1 声表面波延迟线振荡器Surface Acoustic Wave Delay Line OscillatorSAWDLO)
是一种采用声表面波延迟线作频控元件的振荡器。t.2 声表面波谐振器振荡器 Surface Acoustic Wave Resonator Oscillator(SAWRO)
是一种采用声表面波谐振器作频控元件的振荡器。1.3普通声表面波振荡器PacKaged SurfaceAcoustic WaveOscillator是一种没有温度补偿或恒温装置的声表面波振荡器，其频率温度特性主要取决于所用的颊控元件。
1.4温度补偿声表面波振荡器TemperatureCompensated SAWO是一种靠内部温度补偿网络（系统）来改善频率温度特性的声表面波振荡器。1.5恒温声表面波振器OvenControlledSAWO是一种至少把声表面波频控元件置于恒温器内来改善频率温度特性的声表面波振荡器。1.6电压控制声表面波振荡器VoltageControlledSAWO是一种输出题率随外加控制电压而改变（或调制）的声表面波振荐器，这种改变通常将控制电压加到变容二极筐上来实现的。在声表面波延迟线振荡器中，变容二级管在振荡回路中组成移相器；在声表面波谐振器振荡器中，变容二级管作为谐振器的负载电容。1.7厚膜混合声表面波振荡器Thick-FilmHybridSAWO是一种将声表面波频控元件与厚膜电路混合集成的振荡器。1.8多模声表面波振荡器MultimodeSAWO、是一种由多模声表面波延迟线作为频控元件的振荡器。1.9其它声表面波振荡器
1.9.1按声表面波振荡器所用声表面波频控元件被激励的振动模划分有：基波声表面波振荡器：声表面波频控元件被激励在基波模上的声表面波振荡器。谐波声表面波振荡器：声表面波频控元件被激励在泛音模上的声表面波振荡器。1.9.2按声表面波振荡器所采用的分频倍频技术划分有：信频声表面波振器：输出频率为内部声表面波频控元件工作频率整数倍的声表面波振荡器。
分频声表面波振葛器：内部声表面波频控元件工作频率为输出频率整数倍的声表面波振电子工业部1987-02-10发布
1987-10-01实施www.bzxz.net
荡器。
SJ2762-87
1.9.3按声表面波振荡器特定要求有：高稳定声表面波振器、低噪声声表面波振荡器、耐高温声表面波振荡器、耐低温声表面波振荡器、门控声表面波振荡器、耐辐射声表面波振荡器
2温度条件

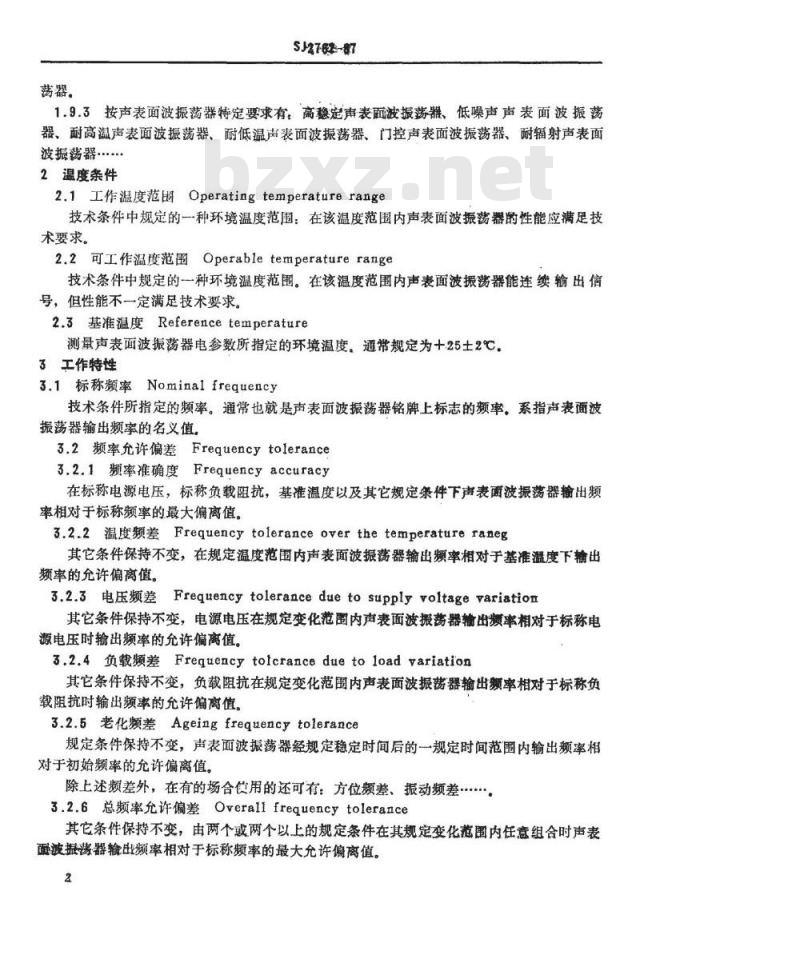

2.1工作温度范围Operatingtemperaturerange技术条件中规定的一种环境温度范围：在该温度范围内声表面波振荡器的性能应满足技术要求。
2.2可工作温度范围Operabletemperaturerange技术条件中规定的一种环境温度范围。在该温度范围内声表面波振荡器能连续输出信号，但性能不一定满足技术要求。2.3基准温度Reference temperature测量声表面波振荡器电参数所指定的环境温度。通常规定为十25士2℃。3工作特性
3.1标称频率Nominalfrequency
技术条件所指定的频率。通常也就是声表面波振荡器铭牌上标志的频率。系指声表面波振荡器输出频率的名义值。
3.2频率允许偏差Frequencytolerance3.2.1频率准确度Frequencyaccuracy在标称电源电压，标称负载阻抗，基准温度以及其它规定条件下声表面波振荡器输出频率相对于标称频率的最大偏离值。3.2.2温度频差Frequency tolerance over the temperature raneg其它条件保持不变，在规定温度范围内声表面波振荡器输出频率相对于基准溢度下输出频率的允许偏离值。
3.2.3电压频差Frequencytolerancedueto supplyvoltagevariation其它条件保持不变，电源电压在规定变化范围内声表面波搬荡器输出频率相对于标称电源电压时输出频率的允许偏离值。3.2.4 负载频差Frequency tolcrance due to loadvariation其它条件保持不变，负载阻抗在规定变化范围内声表面波振荡器输出额率相对于标称负载阻抗时输出频率的允许偏离值。3.2.5老化频差Ageingfrequencytolerance规定条件保持不变，声表面波振荡器经规定稳定时间后的一规定时间范围内输出频率相对于初始频率的允许偏离值。
除上述频差外，在有的场合使用的还可有：方位频差、振动频差。3.2.6总频率允许偏差Overal1frequencytolerance其它条件保持不变，由两个或两个以上的规定条件在其规定变化范阐内任意组合时声表翻波报荡器输出频率相对于标称频率的最大允许偏离值。2
SJ2762-87

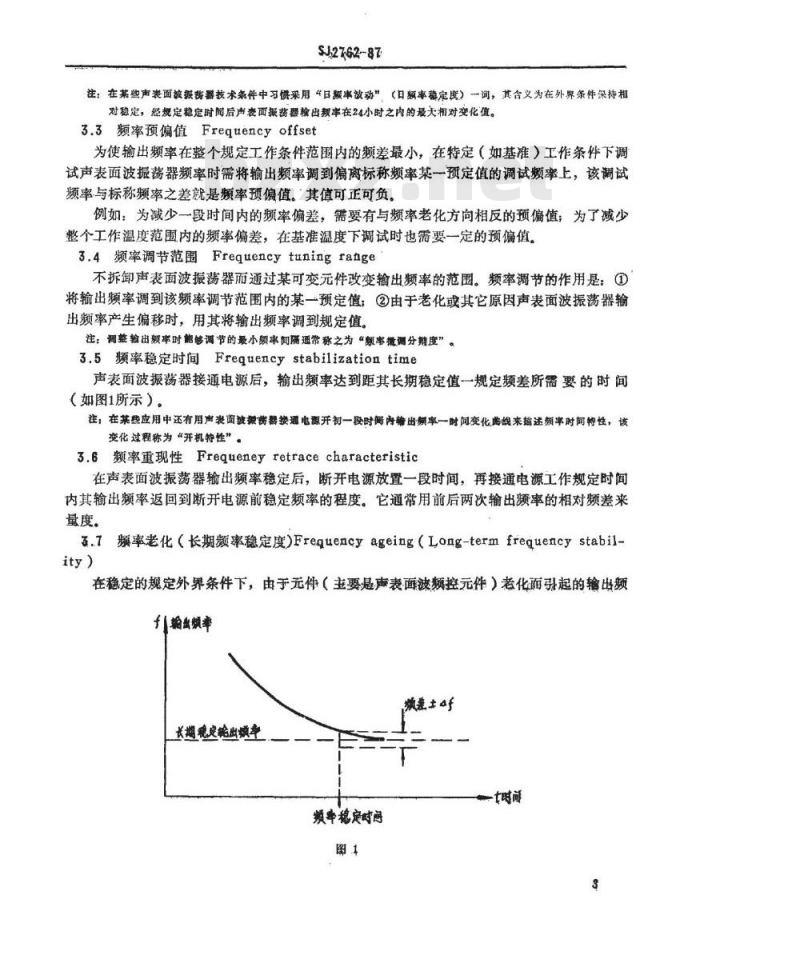

注：在某些声装面波报费器技术条件中习供采用“日额率波动”（日频率幕定度）一词，其合义为在外界条件保持相对稳定，经规定稳定时间后声表面报揭器检出毅率在24小时之内的最大相对变化值。3.3频率预偏值Frequencyoffset为使输出频率在整个规定工作条件范围内的频差最小，在特定（如基推）工作条件下调试声表面波振荡器频率时需将输出频率调到偏离标称频率某一预定值的调试频率上，该调试频率与标称频率之差就是频率预偏值。其值可正可负。例如：为减少一段时间内的频率偏差，需要有与频率老化方向相反的预偏值；为了减少整个工作温度范围内的频率偏差，在基准温度下调试时也需要一定的预偏值。3.4频率调节范围Frequencytuningrange不拆卸声表面波振荡器而通过某可变元件改变输出频率的范围。频率调节的作用是：①将输出频率调到该频率调节范围内的某一预定值；②由于老化或其它原因声表面波振荡器输出频率产生偏移时，用其将输出频率调到规定值。注：调整输出频率时能够调节的最小频率闻隔通常称之为“類事微调分辨度”。3.5频率稳定时间Frequency stabilizationtime声表面波振荡器接通电源后，输出频率达到距其长期稳定值一规定频差所需要的时间（如图1所示）。
注，在某热应用中还有用声表面波报费器接避电源开初一良时间内输出频率一时间变化齿线来描述额率时间特性，该交化过程称为“并机特性”。
3.6频率重现性Frequeneyretrace characteristic在声表面波振荡器输出频率稳定后，断开电源放置一段时间，再接通电源工作规定时间内其输出频率返回到断开电源前稳定频率的程度。它通常用前后两次输出频率的相对频差来量度。
3.7频率老化（长期频率稳定度）Frequency ageing（Long-termfrequency stabil-ity)
在稳定的规定外界条件下，由于元件（主要是声表面波频控元件）老化丽引起的输出频输出频率
焕差士f
长期魂定给出频中
频率稳定时间
SJ2762-87

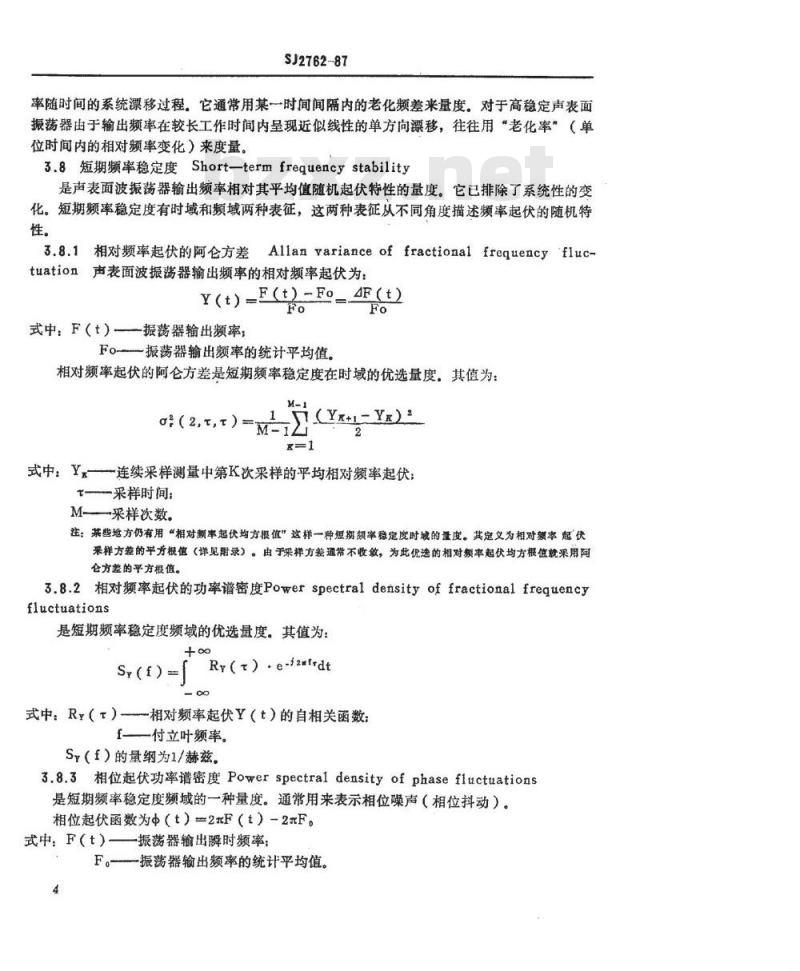

率随时间的系统漂移过程，它通常用某一时间间隔内的老化频差来量度。对于高稳定声表面振荡器由于输出频率在较长工作时间内呈现近似线性的单方向漂移，往往用“老化率”（单位时间内的相对频率变化）来度量。3.8短期频率稳定度Short-termfrequencystability是声表面波振荡器输出频率相对其平均值随机起伏特性的量度。它已排除了系统性的变化。短期频率稳定度有时域和频域两种表征，这两种表征从不同角度描述频率起伏的随机特性。
3.8.1相对频率起伏的阿仑方差Allanvarianceoffractionalfrequencyfluc-tuation声表面波振荡器输出频率的相对频率起伏为：Y(t)-F(t)-Fo_4F(t)
式中：F（t）振荡器输出频率，Fo-振荡器输出频率的统计平均值。Fo
相对频率起伏的阿仑方差是短期频率稳定度在时域的优选量度，其值为：1
g2(2,T,T)=
(YK+I-YR)2
式中：Y一连续采样测量中第K次采样的平均相对频率起伏：T采样时间：
M-采样次数。
注：某费地方仍有用“相对额率起伏均方根值”这样一种短期额率稳定度时城的量度。其定义为相对额率起伏采样方差的乎方根值（详见附录）。由于果样方差通常不收敏，为此优选的相对额率起伏均方根值就采用阿仑方差的平方根值。
3.8.2相对频率起伏的功率谱密度Powerspectraldensityoffractionalfrequencyfluctuations
是短期频率稳定度频域的优选量度。其值为：+8
Ry().e-d2ulrdt
式中：R（）相对频率起伏Y（t）的自相关函数：f—付立叶频率。
S（f）的量纲为1/赫兹
3.8.3相位起伏功率谱密度Powerspectraldensityofphasefluctuations是短期频率稳定度频域的一种量度。通常用来表示相位噪声（相位抖动）。相位起伏函数为中（t）=2元F（t）-2元F。式中：F（t）一振荡器输出瞬时频率：F。—振荡器输出频率的统计平均值。4
SJ2762-87
S。（f）就是中（t）的功率谱密度，其值为：8
S,(f)-f R(t)e-+2xirdt
式中：R（）—中（t）的自相关函数。S（f）的最纲为（弧度）\/赫兹。3.8.4寄生调频Incidcntalfrequencymodulation是短期频率稳定度频域的-一种量度，它通常是用将被测信号加到一理想鉴频器而获得的输出信号的频谱来描述。如果通过f～f，带宽的理想鉴频器，则可以用输出频率的相对有效值表示（见附录）
3.8.5谱纯度Spectralpurity
频纯度与短期频率稳定度有密切关系。通常用偏离主频的每赫兹带宽内单边带噪再功率与总信号功率比的分贝值来表示。它不仅包括通常的噪声功率而且还包括谐波分量和杂波分量。
3.9谐波失真Harmonicdistortion是输出信号的一种非线性失真。题常用某次谐波分量与主频功率比的分贝值（即某次谱波抑制度）来描述。
3.10杂波抑制Spuriousosillations supperession输出信号中与主频无谐波关系的离散频谱分量与主频的功率比，通常用分贝值表示。3.11调频（压控）特性
3.1i.1调频频偏Freguencymodulationdeviation声表面波振荡器外加控制电压由规定最大值变化到最小值时输出频率之差。3.11.2调频贝敏度Frequencymodulationsensitivity海表面波振荡器变化单位外加控制电压所引起的输出频率的变化量。3.11.3调频线性度Frequencymodulationlinearity是一种与理想直线相比较的调制系统传输特性的量度。它通常是以在规定范围内偏离理想直线的百分数表示（见图1
x100%）
输出频率：F
SJ2762-87
图2调频特性曲线
A线理想的直线：B线—实际的调频特性曲线；CD-
一控制电压
一偏离极限（均平行于A线）
注：在某些场合可用规定调频灵做度所确定的直线作为理想直线。通常则由压控范图内B线用最小二乘法求得的直线作为理想直线。
附加说明
本标准由电子工业部第二十六研究所负责起草本标准主要起草人黄汉生
