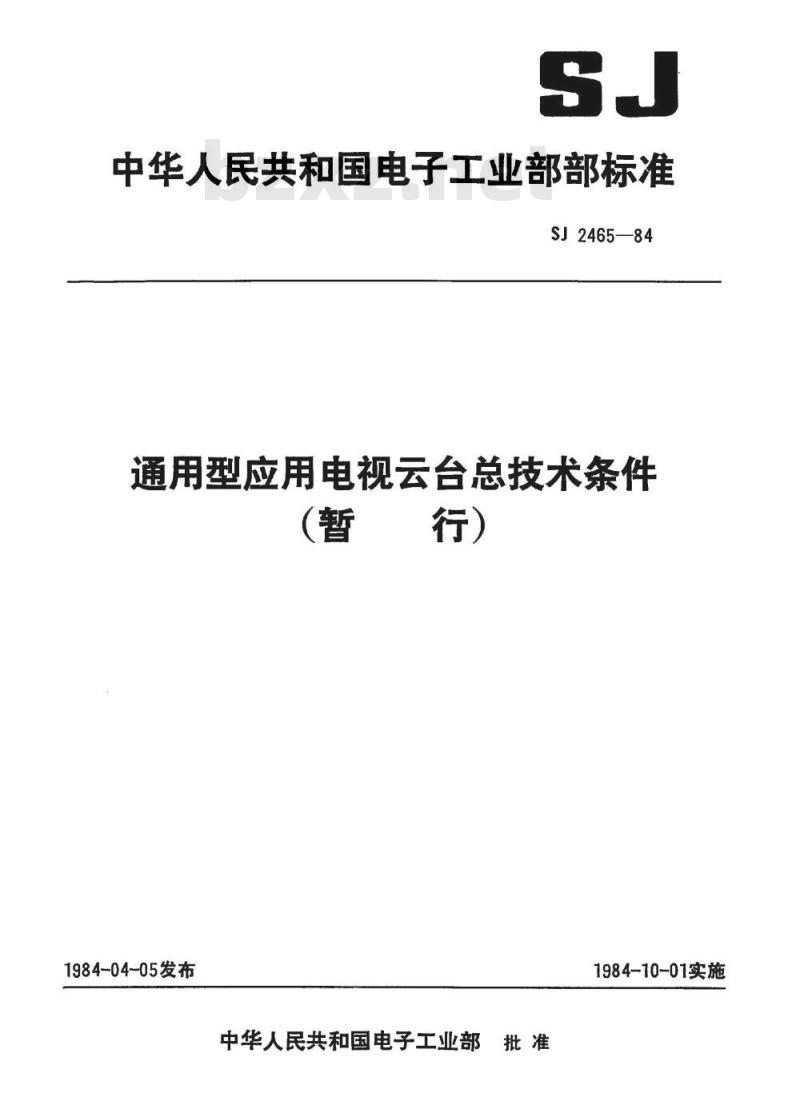

中华人民共和国电子工业部部标准SJ2465—84
通用型应用电视云台总技术条件(暂行）
1984-04-05发布
中华人民共和国电子工业部批准1984-10-01实施

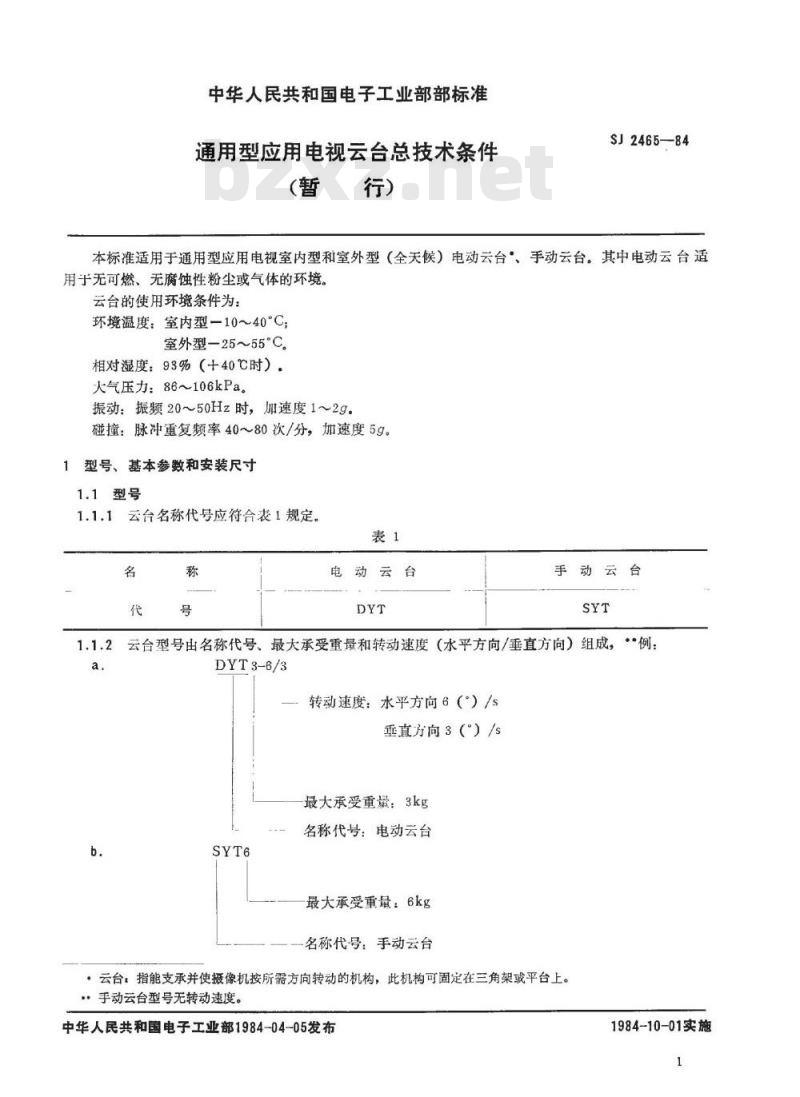

中华人民共和国电子工业部部标准通用型应用电视云台总技术条件（暂
SJ2465-84
本标准适用于通用型应用电视室内型和室外型（全天候）电动云台：、手动云台。其中电动云台适用于无可燃、无腐蚀性粉尘或气体的环境。云台的使用环境条件为：
环境温度：室内型一10～40°C，室外型—25~55C
相对湿度：93%（+40℃时）。
大气压力：86~106kPa。
振动：振频20~50Hz时，加速度1~2g。碰撞：脉冲重复频率40～80次/分，加速度59。型号、基本参数和安装尺寸
1.1型号
云台名称代号应符合表1规定。
电动云台
手动云台
云台型号由名称代号、最大承受重量和转动速度（水平方向/垂直方向）组成，例：DYT3-6/3
转动速度：水平方向6（°）/s
垂直方向3（）/s
最大承受重量：3kg
名称代号：电动云台
最大承受重量：6kg
名称代号：手动云台
·云台：指能支承并使摄像机按所需方向转动的机构，此机构可固定在三角架或平台上。手动云台型号无转动速度。
中华人民共和国电子工业部1984-04-05发布1984-10-01实施

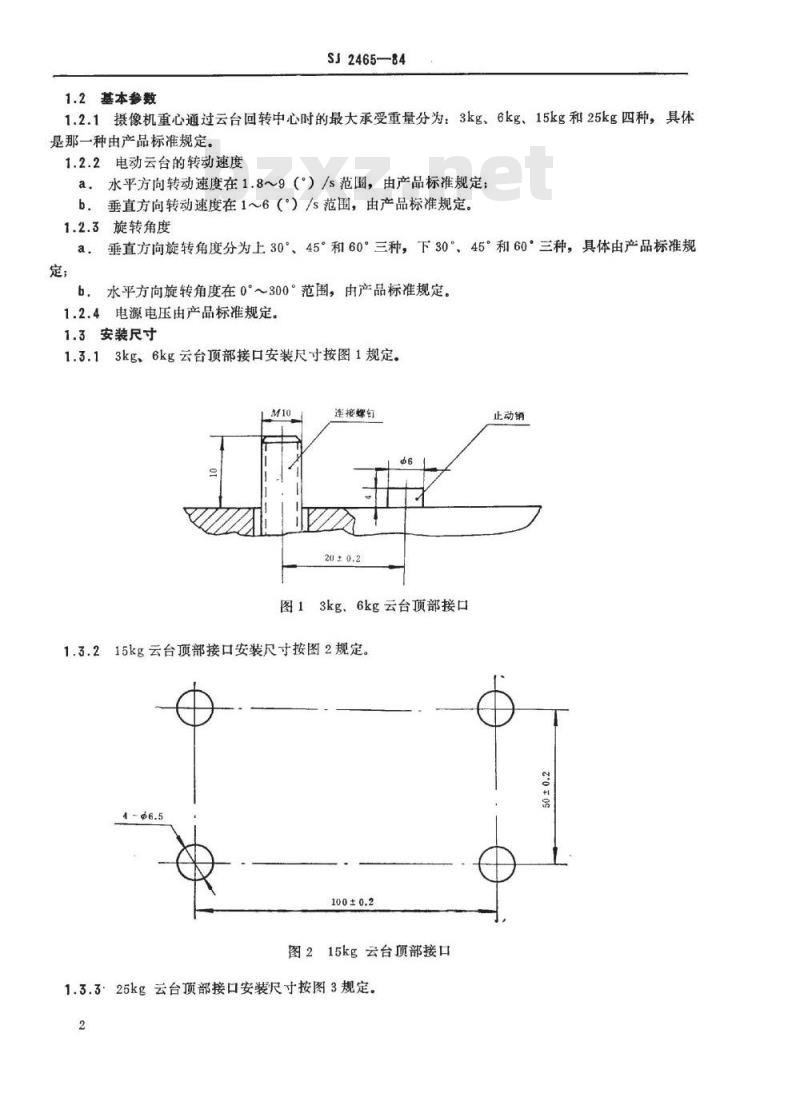

1.2基本参数
SJ2465—84
1.2.1摄像机重心通过云台回转中心时的最大承受重量分为：3kg、6kg、15kg和25kg四种，具体是那一种由产品标准规定。
1.2.2电动云台的转动速度
a，水平方向转动速度在1.8~9（°）/s范围，由产品标准规定；b.垂直方向转动速度在1~6（°）/s范围，由产品标准规定。1.2.3旋转角度
垂直方向旋转角度分为上30°、45°和60°三种，下30°、45°和60°三种，具体由产品标准规a.
b．水平方向旋转角度在0°～300°范围，由产品标准规定。1.2.4电源电压由产品标准规定。1.3安装尺寸
1.3.13kg、6kg云台顶部接口安装尺寸按图1规定。M10
连接螺钉
图13kg、6kg云台顶部接口
1.3.215kg云台顶部接口安装尺寸按图2规定。100±0.2
图215kg云台顶部接口
1.3.3·25kg云台顶部接口安装尺寸按图3规定。2
止动销
SJ2465—84

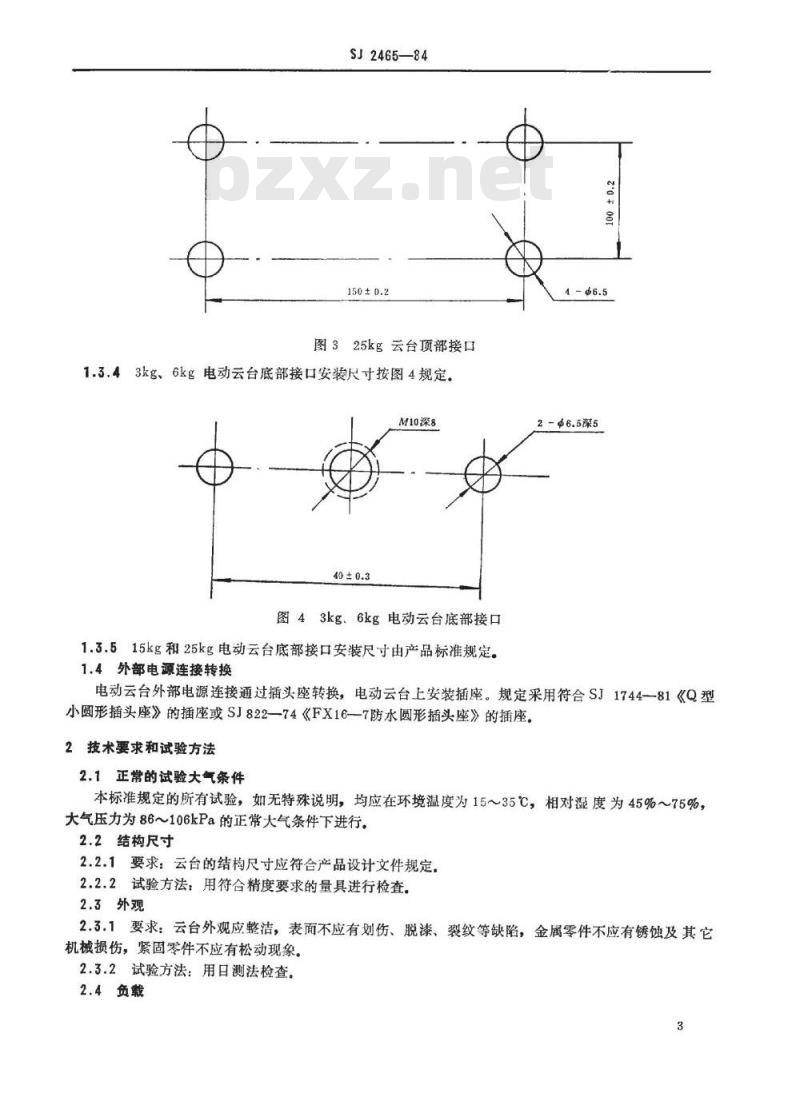

图325kg云台顶部接口
1.3.43kg、6kg电动云台底部接口安装尺寸按图4规定。M10深8
40 ± 0.3
图43kg、6kg电动云台底部接口
1.3.515kg和25kg电动云台底部接口安装尺寸由产品标准规定。1.4外部电源连接转换
电动云台外部电源连接通过插头座转换，电动云台上安装插座。规定采用符合SJ1744—81《Q型小圆形插头座》的插座或SJ822—74《FX16-7防水圆形插头座》的插座。2技术要求和试验方法
2.1正常的试验大气条件
本标准规定的所有试验，如无特殊说明，均应在环境温度为15～35℃，相对湿度为45%～75%，大气压力为86～106kPa的正常大气条件下进行。2.2结构尺寸
2.2.1要求：云台的结构尺寸应符合产品设计文件规定。2.2.2试验方法：用符合精度要求的量具进行检查。2.3外观
2.3.1要求：云台外观应整洁，表面不应有划伤、脱漆、裂纹等缺陷，金属零件不应有锈蚀及其它机械损伤，紧固零件不应有松动现象。2.3.2试验方法：用日测法检查。2.4负载
SJ2465—-84

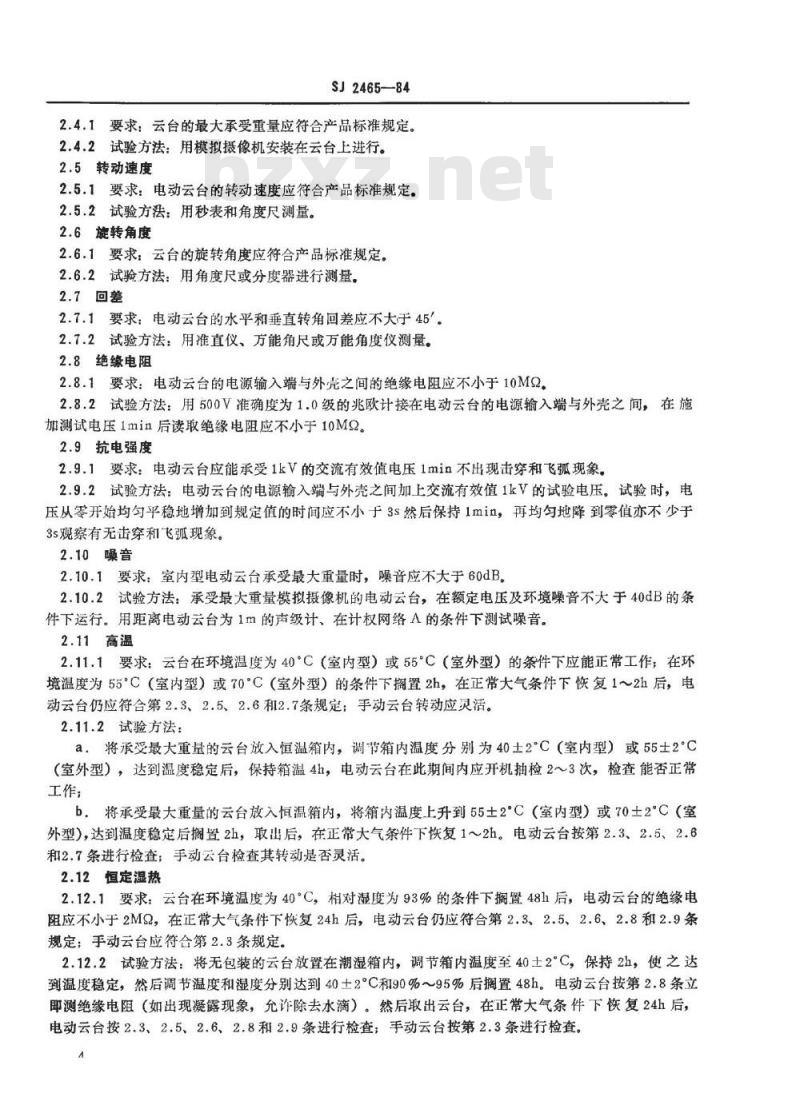

2.4.1要求：云台的最大承受重量应符合产品标准规定。2.4.2试验方法：用模拟摄像机安装在云台上进行。2.5转动速度
2.5.1要求：电动云台的转动速度应符合产品标准规定。2.5.2试验方法：用秒表和角度尺测量。2.6旋转角度
2.6.1要求：云台的旋转角度应符合产品标准规定。2.6.2试验方法：用角度尺或分度器进行测量。2.7回差
2.7.1要求：电动云台的水平和垂直转角回差应不大于45。2.7.2试验方法：用准直仪、方能角尺或万能角度仪测量。2.8绝缘电阻
2.8.1要求：电动云台的电源输入端与外壳之间的绝缘电阻应不小于10MQ2.8.2试验方法：用500V准确度为1.0级的兆欧计接在电动云台的电源输入端与外壳之间，在施加测试电压1min后读取绝缘电阻应不小于10Mα。2.9抗电强度
2.9.1要求：电动云台应能承受1kV的交流有效值电压1min不出现击穿和飞弧现象。2.9.2试验方法：电动云台的电源输入端与外壳之间加上交流有效值1kV的试验电压。试验时，电压从零开始均匀平稳地增加到规定值的时间应不小于3s然后保持1min，再均勾地降到零值亦不少于3s观察有无击穿和飞弧现象。
2.10噪音
2.10.1要求：室内型电动云台承受最大重量时，噪音应不大于60dB。2.10.2试验方法：承受最大重量模拟摄像机的电动云台，在额定电压及环境噪音不大于40dB的条件下运行。用距离电动云台为1m的声级计、在计权网络A的条件下测试噪音。2.11高温
2.11.1要求：云台在环境温度为40°C（室内型）或55C（室外型）的条件下应能正常工作在环境温度为55°C（室内型）或70°C（室外型）的条件下搁置2h，在正常大气条件下恢复1～2h后，电动云台仍应符合第2.3、2.5、2.6和2.7条规定；手动云台转动应灵活。2.11.2试验方法：
a：将承受最大重量的云台放入恒温箱内，训节箱内温度分别为40土2°℃（室内型）或55士2°℃C（室外型），达到温度稳定后，保持箱温4h，电动云台在此期间内应开机抽检2～3次，检查能否正常工作：
b.将承受最大重量的云台放入恒温箱内，将箱内温度上升到55土2°C（室内型）或70土2°C（室外型），达到温度稳定后搁置2h，取出后，在正常大气条件下恢复1～2h。电动云台按第2.3、2.5、2.6和2.7条进行检查；手动云台检查其转动是否灵活。2.12恒定湿热
2.12.1要求：云台在环境温度为40°C，相对湿度为93%的条件下搁置48h后，电动云台的绝缘电阻应不小于2M2，在正常大气条件下恢复24h后，电动云台仍应符合第2.3、2.5、2.6、2.8和2.9条规定：手动云台应符合第2.3条规定。2.12.2试验方法：将无包装的云台放置在潮湿箱内，调节箱内温度至40土2°C，保持2h，使之达到温度稳定，然后调节温度和湿度分别达到40土2°C和90%～95%后搁置48h。电动云台按第2.8条立即测绝缘电阻（如出现凝露现象，允诈除去水滴）。然后取出云台，在正常大气条件下恢复24h后，电动云台按2.3、2.5、2.6、2.8和2.9条进行检查；手动云台按第2.3条进行检查。A
SJ2465-84
2..13低温
2.13.1要求：云台在环境温度为一10°C（室内型）或一25°C（室外型）的条件下应能正常工作；在环境温度为一25C（室内型）或一40C（室外型）的条件下搁置2h，在正常大气条件下恢复1～2h后，电动云台仍应符合第2.3、2.5、2.6和2.7条规定；手动云台转动应灵活。2.13.2试验方法
a，将承受最大重量的云台放入低温箱内，接通电动云台电源，在不使云台凝露的条件下，将箱内温度调节到一10土3°C（室内型）或一25土3°C（室外型），达到温度稳定后，保持箱温4h，电动云台在此期间内应开机抽检2～3次，检查能否正常工作；b，将承受最大重量的云台放入低温箱内，将箱内温度降至一25土3°C（室内型）或一40±3°C（室外型），达到温度稳定后，保持2h，然后调节箱温逐渐恢复到正常大气条件，将云台从箱内取出，在正常大气条件下恢复1～2h后，电动云台按第2.3、2.5、2.6和2.7条进行检查；手动云台检查其转动是否灵活。
2.14淋雨
2.14.1要求：室外型电动云台在承受垂直和45°射角两个方向的雨水喷射各1h期间，应能正常工作，云台内部不应有雨水渗入。2.14.2试验方法：将承受最大重量的电动云台，距离淋雨设备2m，用降雨量为10~20mm/min的垂直和45°射角两个方向的雨水喷射1h，在此期间内应开机抽检2～3次，检查能否正常工作。试验后，检查是否有雨水渗入。
2.15振动
2.15.1耐扫描振动
a：要求：无包装的云台应能承受表2规定要求的振动。振动后，电动云台应能工作，并符合第2.3条规定；手动云台转动应灵活，并符合第2.3条规定。表2
频率范wwW.bzxz.Net
10~30～10
30~55~30
位移幅值
一次扫描时间
轴向要求及试验时间
在每个频率范围内，按
工作位置轴向及其他两个
相互垂直的轴向，各试验
总试验时间
b，试验方法：将无包装的云台，按工作位置紧固在试验台上，云台的重心应置于试验平台的中心区，按表2规定进行试验。试验后，电动云台应能正常工作，并按第2.3条进行检查；手动云台检查其转动是否灵活，并按第2.3条进行检查。2.15.2耐预定频率振动
经耐扫描振动试验的云台不进行本项目的试验。只有在不具备耐扫描振动试验设备的情况下才允许以本项目的试验代替；但当对试验结论有争议时，仍应以耐扫描振动试验为准。a，要求：云台在无耐扫描振动试验条件时，可进行表3规定要求的振动试验。试验后，电动云台应能正常工作，并符合第2.3条规定；手动云台转动灵活，并符合第2.3条规定。b。试验方法：将无包装的云台，按工作位置紧固在试验台上，云台重心应置于试验平台的中心区，按表3规定进行试验。试验后电动云台应能正常工作，并按第2.3条进行检查；手动云台检查其转动是否灵活，并按第2.3条进行检查。5
2.16碰撞
位移幅值
SJ2465-—84
轴向要求及试验时间
在每个频率点上按工作位置轴向及其他两个相互垂直的轴向各试验5min
总试验时间
2.16.1要求：云台应能承受加速度为5g，脉冲持续时间16ms脉冲重复频率40～80次/分的脉冲波形为近似半正弦波的1000次碰撞，碰撞后电动云台应能正常工作，并符合第2.3条规定；手动云台转动应灵活并符合第2.3条规定。
2.16.2试验方法：将无包装的云台，按工作位置紧固在碰撞台台面中心，其紧固程度应能以最小的损耗将碰撞传递到云台上，并按第2.16.1款规定调整碰撞台。按云台T.作位置碰撞1000土10次后，电动云台应能正常工作，并按第2.3条进行检查；手动云台检查其转动是否灵活，并按第2.3条进行检查。
2.17运输
2.17.1要求：带包装的云台，放在能承受负载2.5吨左右的卡车上，在般碎石路面，时速为20～45km的6h（约200km）的运输，运输后，电动云台应能正常工作，并符合第2.3条规定；手动云台转动应灵活，并符合第2.3条规定。2.17.2试验方法：将带包装的云台用专用夹具或绳索可靠地固定在模拟运输试验台面上，固定时应尽量使受试设备重心与台面中心一致。如果带包装的云台重量不足100kg，需要加配重至100kg，按第2.17.1款规定调整试验台，按云台T作位置进行Eh模拟运输试验。试验后电动云台应能正常工作，并按第2.3条进行检查；手动云台检查其转动是否灵活，并按第2.3条进行检查。注：如无模拟运输试验台，允许用载重量为4吨的卡车运输代替。2.18跌落
2.18.1要求：带包装的云台，应能承受表4中规定的跌落高度，以包装箱底面向地面作自由落体（初速度为零）跌落3次，然后将前、后、左、右4个面分别朝下各跌落1次，共计跌落7次。跌落后，电动云台应能正常工作，并符合第2.3条规定；手动云台转动灵活，并符合第2.3条规定。表4
跌落高度cm
>10~25
>25~50
>50~75
2.18.2试验方法：按第2.18.1款的规定，将带包装的云台提升至规定高度，如图5所示，使试验面与地面平行，在初速度为零的情况下，突然释放，使云台自由跌落于平整的水泥地面上。试验后，电动云台应能正常工作，并按第2.3条进行检查：手动云台检查其转动是否灵活，并按第2.3条进行检查。
3检验规则
3.1交收试验
3.1.1从每批提交的云台中抽取5%的样品，但每批不得少于2台，按第2.2、2.3、2.4、2.5、2.6、6
水泥地面
SJ2465--84
受试去台
（完整包装状态）
试验面
2.7、2.8、2.9和2.10条顺序进行试验。3.1.2交收试验不合格时，应对不合格项日加倍抽样检查。若仍不合格，则对该批产品进行100%筛选后，再次提交验收，但应附有该批产品报废数量及原因的说明。3.2例行试验
3.2.1例行试验每批进行一次，但在设计和工艺有重大变更时，亦需进行。3.2.2例行检验样品应从交收试验合格的产品中随机抽取2台，按第2.11、2.12、2.13、2.14、2.15、2.16、2.17和2.18条顺序进行。3.2.3例行试验项目不合格时，允许修复，重做不合格项目的试验。若仍不合格，则判该批产品不合格。此时应分析原因，提出处理办法，并在生产中采取措施，直至再次例行试验合格后，才能恢复交收。凡在试验中采取的有效措施，必须应用到该批产品中去。4标志、包装、运输、贮存
4.1标志
运输包装箱较宽的相对两侧面用文字或图形打印货物标志和运输要求标志。标志应醒目工整，并且耐晒、耐雨淋。
4.1.1货物标志
产品型号或名称；
箱号或编号：
毛重kg；
d．体积cm；
数量；
制造单位。
4.1.2运输要求标志
小心轻放；
b.防湿；
c.向上.
标志应符合GB191—73《包装储运指示标志》的规定。4.2包装
云台应放在有防震软垫的包装箱内，箱内应附有随机资料。4.3运输
包装好的云台，可用常用的交通工具按包装箱所示正确位置放置进行运输，但应避免机械碰撞和雨7
雪的直接淋袭。
4.4贮存
SJ2465—84
包装好的云台应存在环境温度为一10～40℃，相对湿度50%～80%的库房内。库房内应无酸性、碱性或其它腐蚀性的气体，且无强烈的机械振动，在此条件下，贮存期为一年。附加说明：
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所、上海无线电四厂、北京电视设备厂和成都电视设备厂负责起草。
