【电子行业标准(SJ)】 ＣＫ－６０３型连续波磁控管

中华人民共和国第四机械工业部部标准
CK-603型连续波磁控管
SJ1617-80
中华人民共和国第四机械工业部部标准
CK-603型连续波磁控管
SJ1617-80

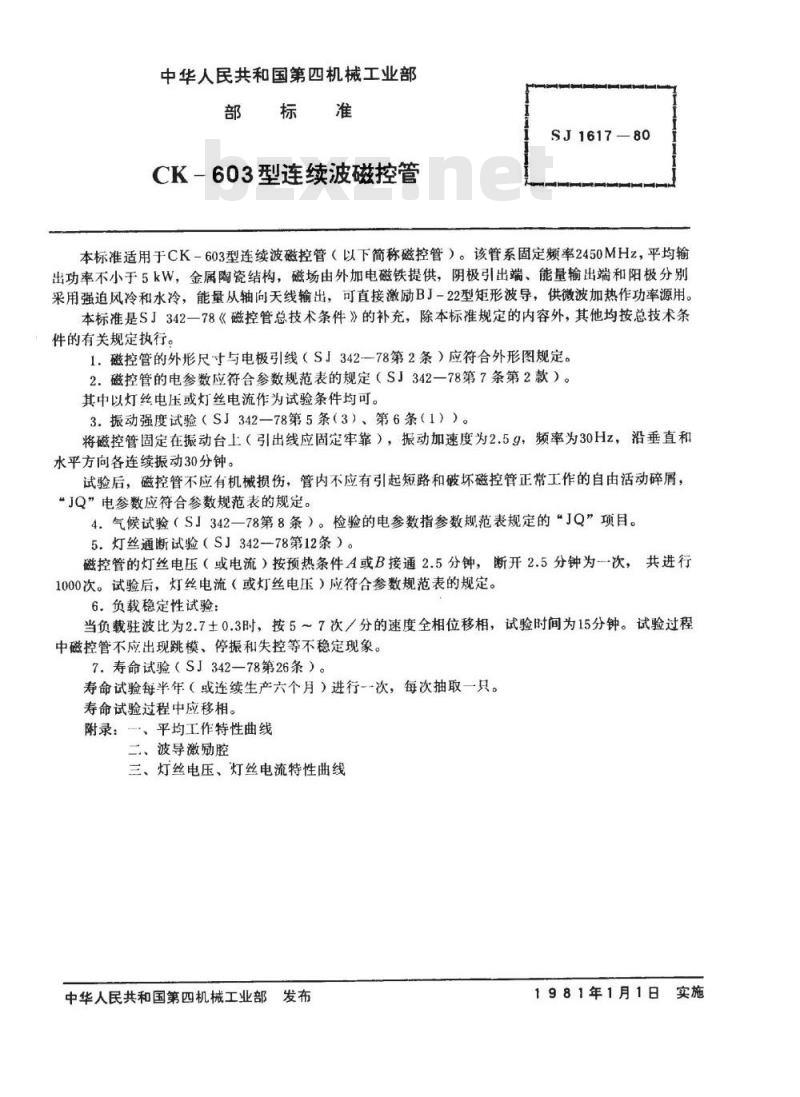

本标准适用于CK-603型连续波磁控管（以下简称磁控管）。该管系固定频率2450MHz，平均输出功率不小于5kW，金属陶瓷结构，磁场由外加电磁铁提供，阴极引出端、能量输出端和阳极分别采用强迫追风冷和水冷，能量从轴向天线输出，可直接激励BJ-22型矩形波导，供微波加热作功率源用。本标准是SJ342一78《磁控管总技术条件》的补充，除本标准规定的内容外，其他均按总技术条件的有关规定执行。
1.磁控管的外形尺寸与电极引线（S」342一78第2条）应符合外形图规定。2.磁控管的电参数应符合参数规范表的规定（SJ342一78第7条第2款）。其中以灯丝电压或灯丝电流作为试验条件均可。3.振动强度试验（SJ342一78第5条（3）、第6条（1））。将磁控管固定在振动台上（引出线应固定牢靠），振动加速度为2.59，频率为30Hz，沿垂直和水平方向各连续振动30分钟。
试验后，磁控管不应有机械损伤，管内不应有引起短路和破坏磁控管正常工作的自由活动碎屑，“JQ”电参数应符合参数规范表的规定。4.气候试验（SJ342一78第8条）。检验的电参数指参数规范表规定的“JQ”项目。5.灯丝通断试验（S」342—78第12条）。磁控管的灯丝电压（或电流）按预热条件A或B接通2.5分钟，断开2.5分钟为一次，共进行1000次。试验后，灯丝电流（或灯丝电压）应符合参数规范表的规定。6.负载稳定性试验：
当负载驻波比为2.7±0.3时，按5～7次／分的速度全相位移相，试验时间为15分钟。试验过程中磁控管不应出现跳模、停振和失控等不稳定现象。7.寿命试验（SJ342一78第26条）。寿命试验每半年（或连续生产六个月）进行一-次，每次抽取一只。寿命试验过程中应移相。
附录：、平均工作特性曲线
二、波导激励腔
三、灯丝电压、灯丝电流特性曲线中华人民共和国第四机械工业部发布1981年1月1日实施
共7页第2页

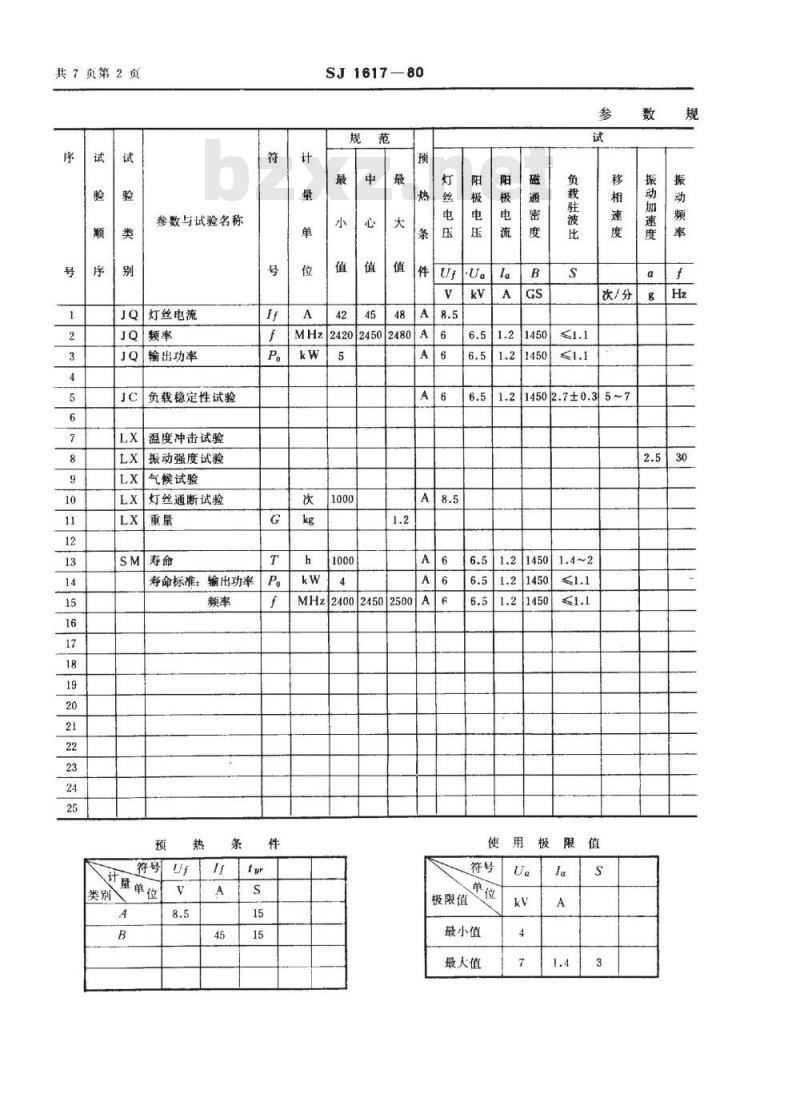

参数与试验名称
JQ灯丝电流
JQ频率
输出功率
负载稳定性试验
温度冲击试验
振动强度试验
气候试验
灯丝通断试验
寿命标准：输出功率
热条件
过康单位
SJ1617-80
次/分
14502.7±0.35~7
用极限值
极限值
最小值
最大值
极冷妞
≥300wwW.bzxz.Net
SJ161780
试验方法
SJ349-73
SJ1298-78
SJ1297-78
SJ1300—78
082191
共7页第3页

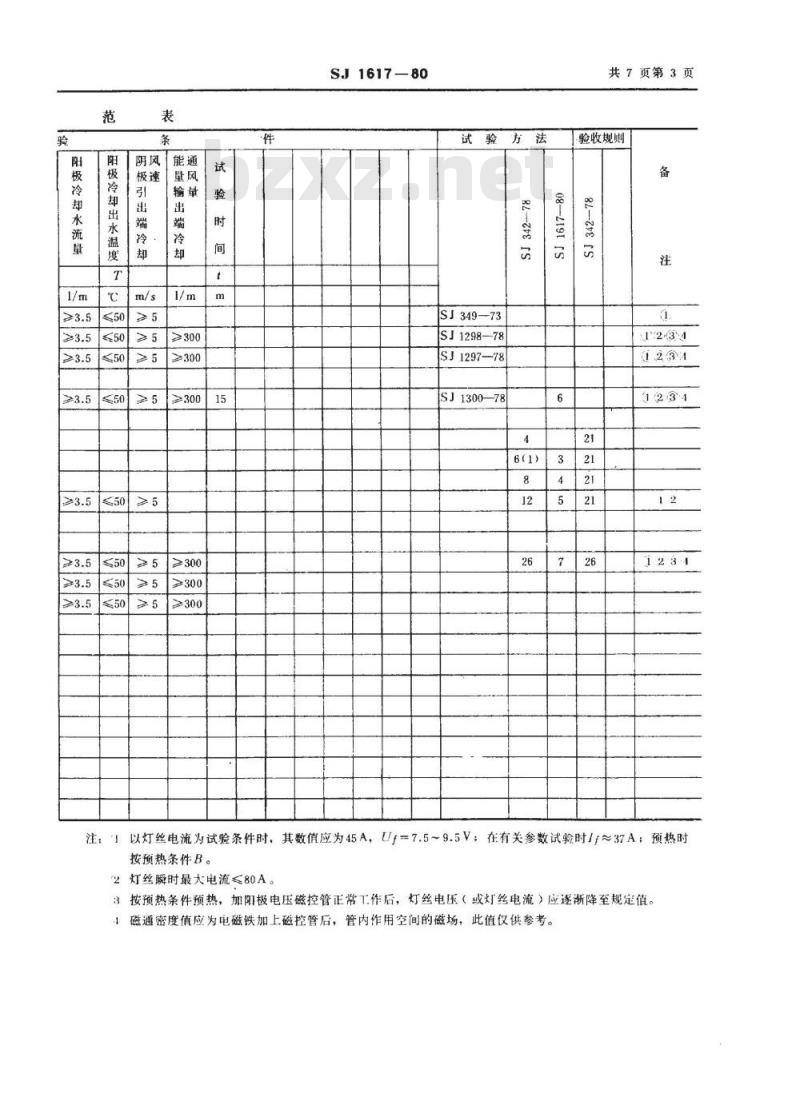

验收规则
注：1以灯丝电流为试验条件时，其数值应为45A，Uf=7.5~9.5V；在有关参数试验时If~37A：预热时按预热条件B。
2灯丝瞬时最大电流≤80A。
3按预热条件预热，加阳极电压磁控管正常工作后，灯丝电压（或灯丝电流）应逐渐降至规定值。1磁通密度值应为电磁铁加上磁控管后，管内作用空间的磁场，此值仅供参考。共7页第4页
SJ1617-80
$39max
100mlT

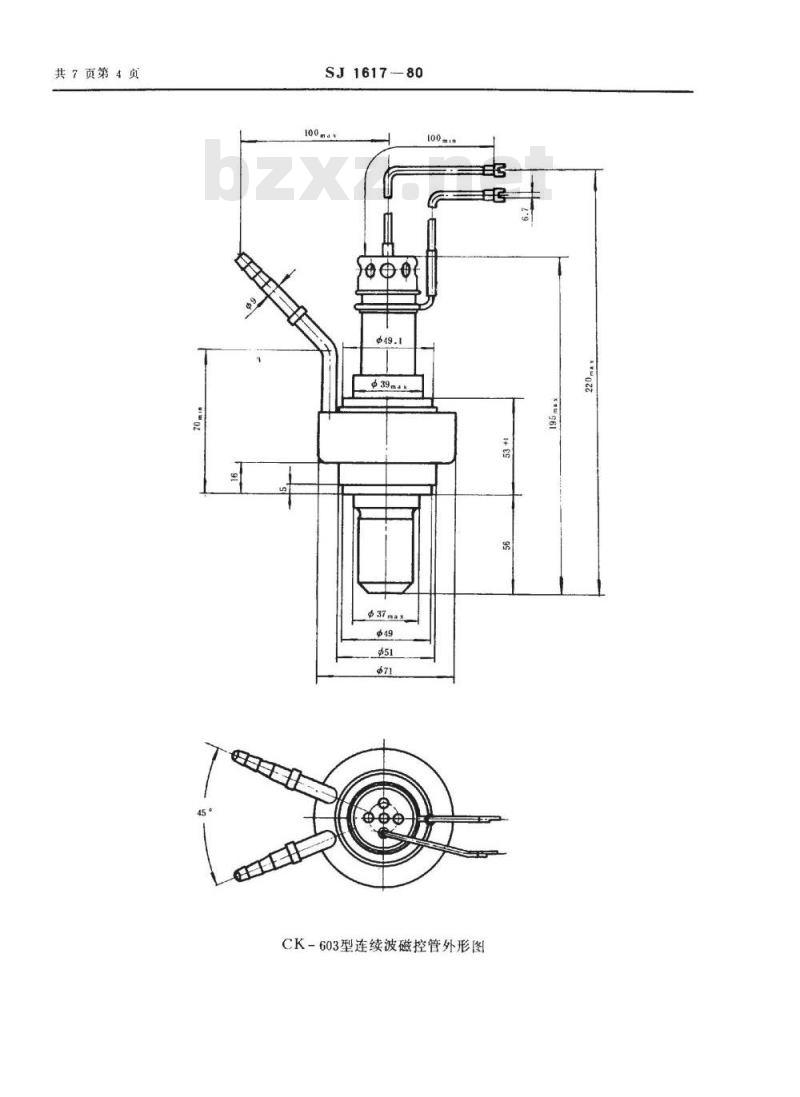

CK-603型连续波磁控管外形图
附录-
1980GS
1800GS
1G70GS
1500GS55%
1350GS
1200GS
1000GS
工作条件：
SJ1617-80
平均工作特性曲线
阳极电压最大值
平均阳极电流（A）
灯丝电压Uf=6V（或If=37A）
负载电压驻波比S≤1.1
非工作区
等功率线
等效率线
等磁场线
共7页第5页
共7页第6页
附录二
SJ1617--80
波导激励腔
BJ-22型波导
输出窗吹风口
共7页第7页
SJ1617-80
附录三
灯丝电压、灯丝电流特性曲线
灯丝电压（V）
