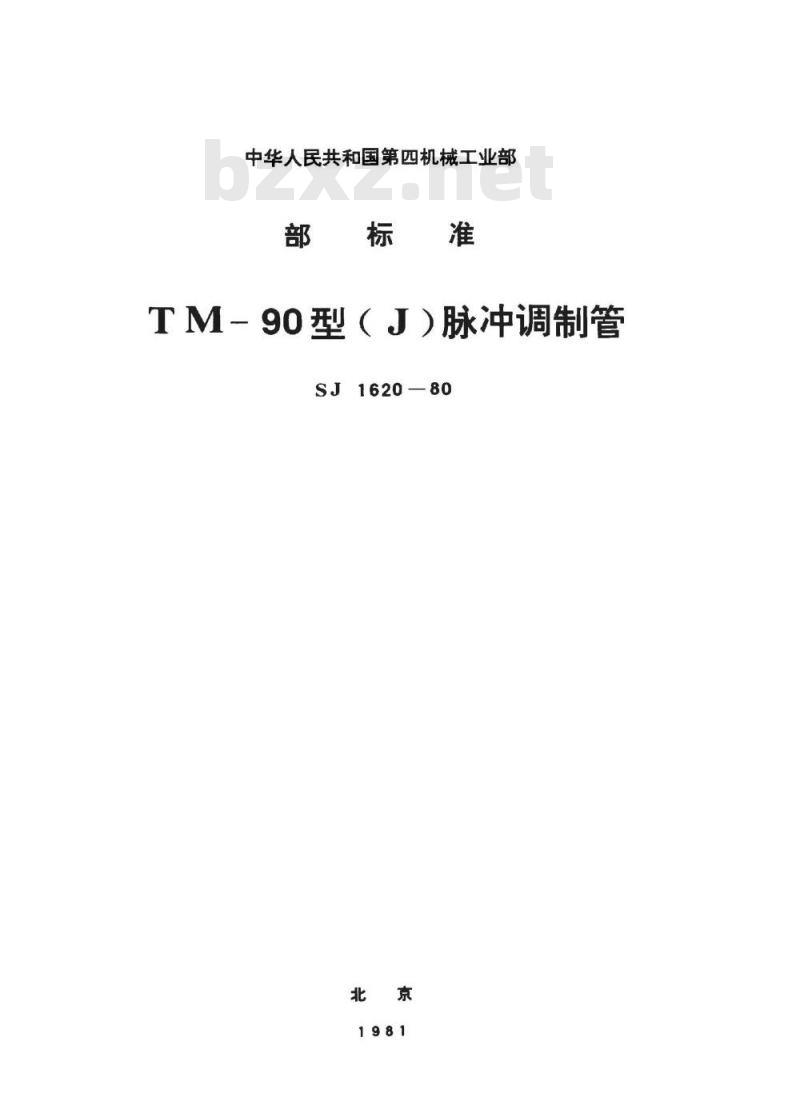

中华人民共和国第四机械工业部部标
TM-90型（J）脉冲调制管
SJ1620-80

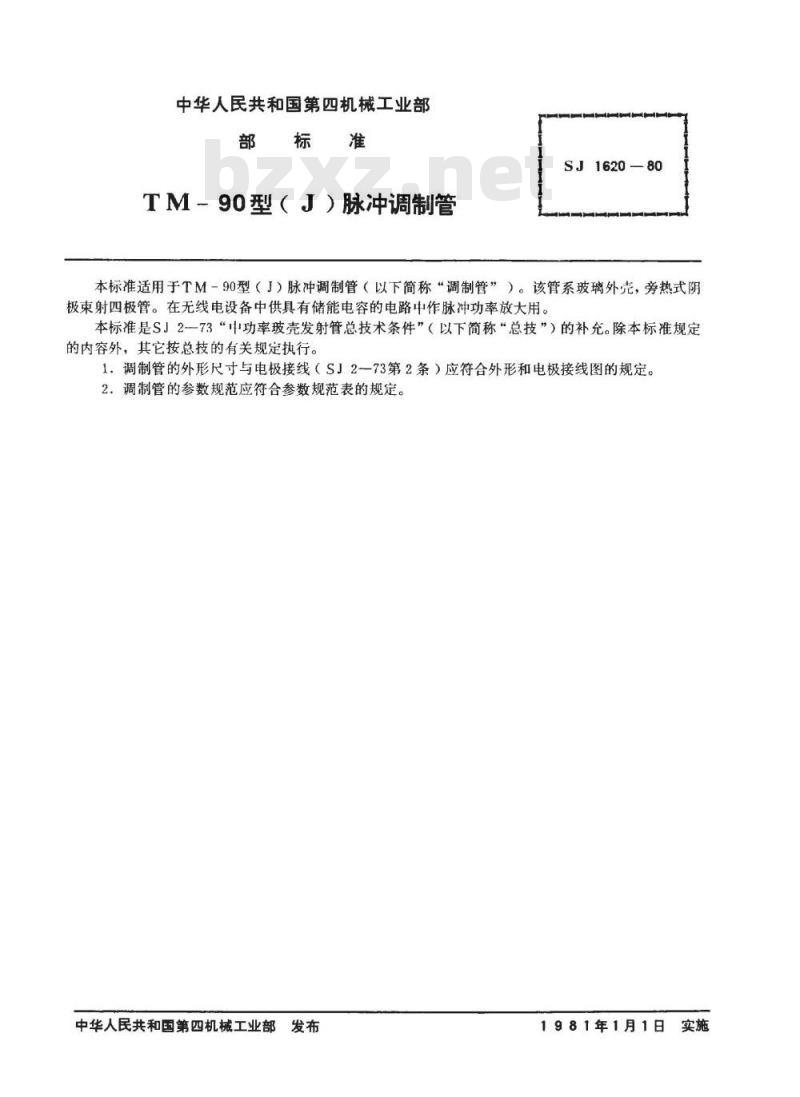

中华人民共和国第四机械工业部部标
TM90型（J）脉冲调制管
SJ1620-80
本标准适用于TM-90型（J）脉冲调制管（以下简称“调制管”）。该管系玻璃外壳，旁热式阴极束射四极管。在无线电设备中供具有储能电容的电路中作脉冲功率放大用。本标准是S」2一73“中功率玻壳发射管总技术条件”（以下简称“总技”）的补充。除本标准规定的内容外，其它按总技的有关规定执行。1调制管的外形尺寸与电极接线（S」2一73第2条）应符合外形和电极接线图的规定。2：调制管的参数规范应符合参数规范表的规定。中华人民共和国第四机械工业部B发布
1981年1月1日
共7页第2页

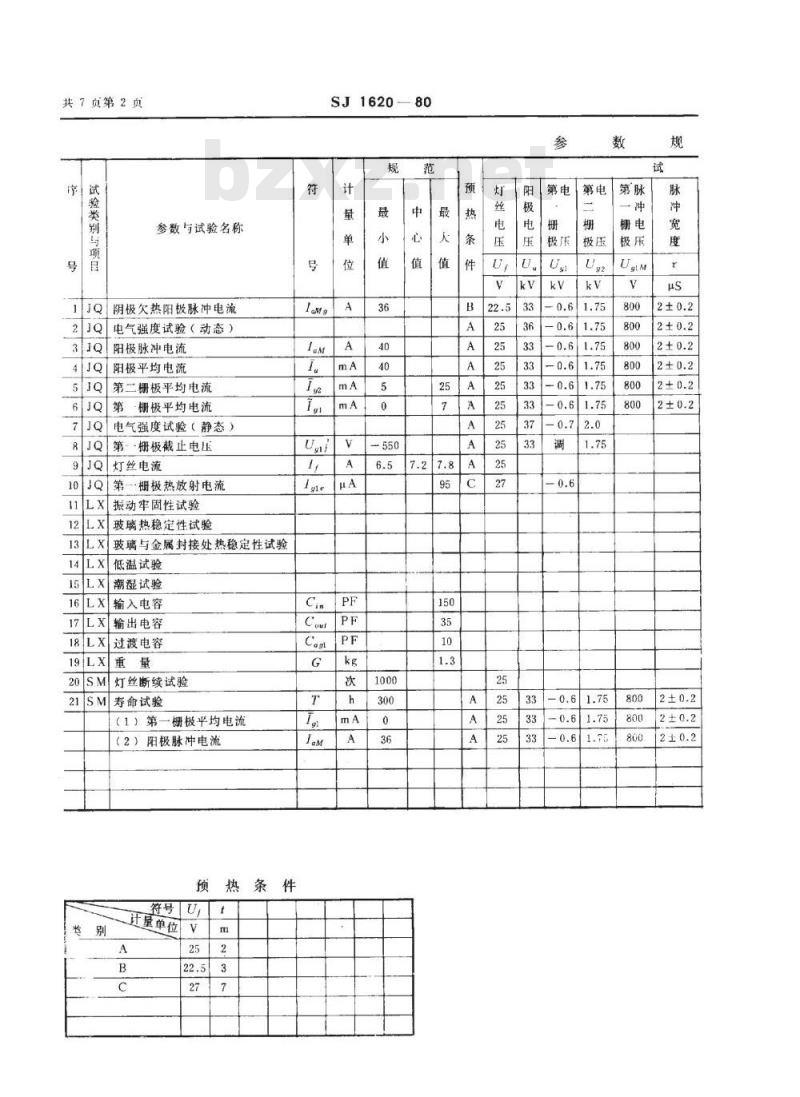

以验类判与项口
参数与试验名称
阴极欠热阳极脉冲电流
电气强度试验（动态）
阳极脉冲电流
阳极平均电流
第二栅极平均电流
第栅极平均电流
电气强度试验（静态）
81Q第栅极截止电压
9JQ灯丝电流
10JQ第一栅极热放射电流
11LX振动牢固性试验
12LX玻璃热稳定性试验
13LX玻璃与金属封接处热稳定性试验14|Lx低温试验
15LX潮湿试验
16LX输入电容
17LX输出电容
18LX过渡电容
19LX重量
20SM灯丝断续试验
21SM寿命试验
（1）第一栅极平均电流
（2）阳极脉冲电流
预热条件
计量单位
SJ1620—80
社鼠单位

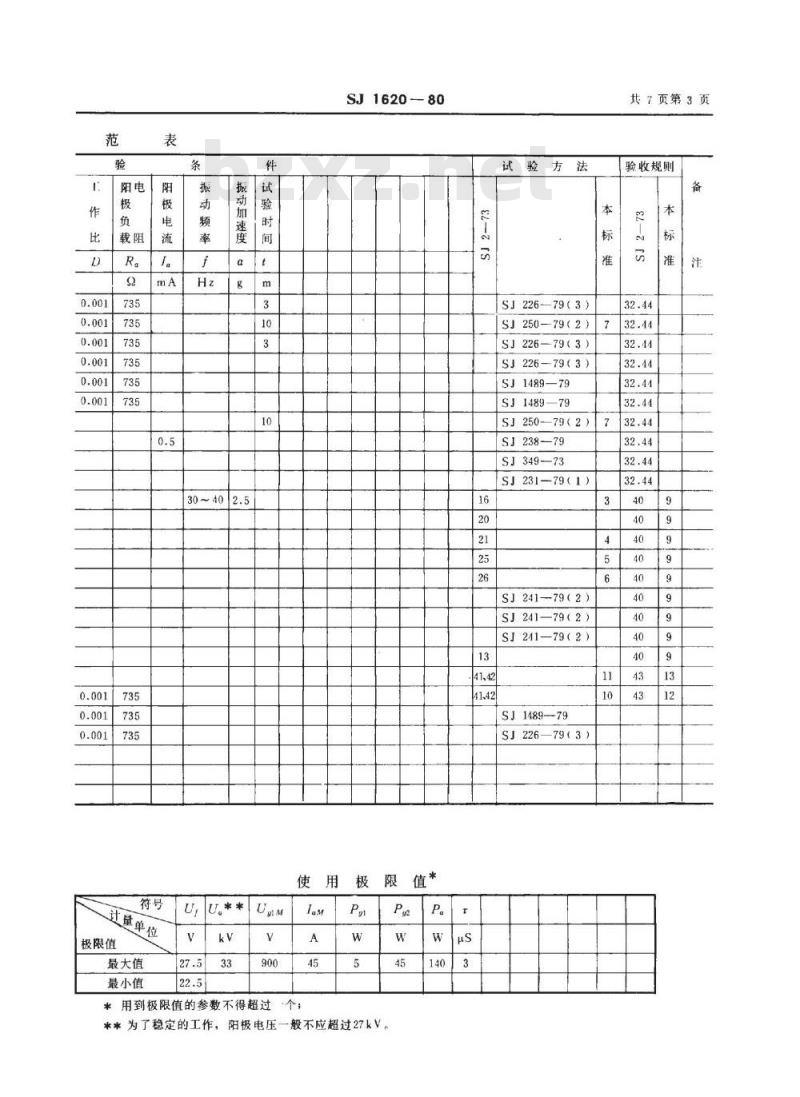

极限值
最大值
最小值wwW.bzxz.Net
动加速度
SJ1620-80
*用到极限值的参数不得超过“个；Py
限值*
**为了稳定的工作，阳极电压一般不应超过27kV。Pa
试验方法
SJ22679(3)
SJ250—79(2)
SJ226—79(3)
SJ226—79(3)
SJ1489—79
SJ1489—79
SJ25079（2）
SJ238-79
SJ349-—73
SJ231-79(1)
SJ24179(2)
SJ241—79(2)
SJ241—79（2）
SJ1489-79
SJ226—793)
共7页第3页
验收规则
共7页第4页
Φ72±0.5
中145
SJ1620
管脚序号
电极帽（A）

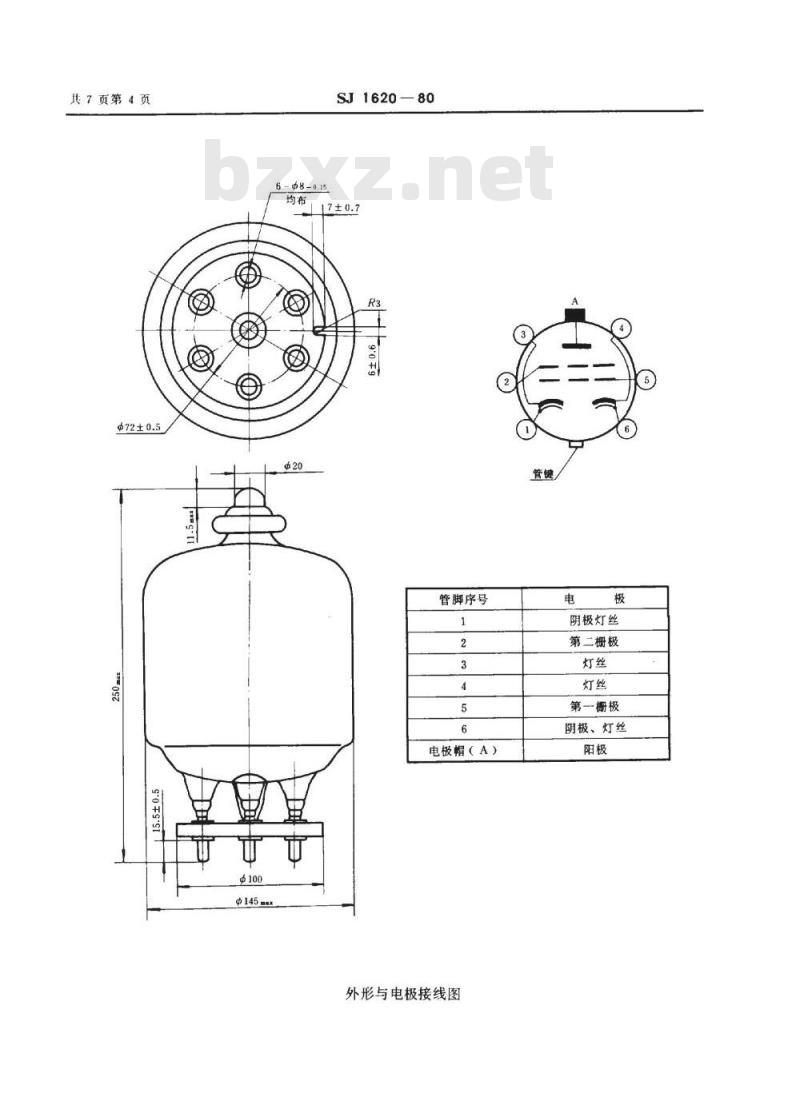

外形与电极接线图
阴极灯丝
第二栅极
第一栅极
阴极、灯丝
SJ1620-80
3.振动牢固性试验（SJ2—73第16条）。共7页第5页
试验后不应出现机械损伤（调制管内允许有陶瓷微粒），“JQ”类电参数应符合参数规范表的规定。机械损伤用外观法检验。
4.玻璃与金属封接处热稳定性试验（SJ2--73第21条）。试验后封接处不应有炸裂和真空度变坏现象。用外观法和火花检漏器检验。
5.低温试验（SJ2一73第25条）。试验后不应有机械损伤。
用外观法检验。
6.潮湿试验（SJ2—73第26条）。试验后不应有机械损伤和锈蚀现象，“JQ”类电参数应符合参数规范表的规定。机械损伤和锈蚀现象用外观法检验。7.电气强度试验
试验时，在规定试验时问的最后2分钟内，因调制管管内跳火引起继电器跳闸不得超过5次。否则，试验允许延长2分钟。在延长的2分钟内，因调制管跳火引起继电器跳闸不超过3次，则认为试验合格。
属于“JQ”类项目。
注：继电器过荷电流为100mA。
8.例行试验项目均按季度进行（SJ2—73第36、38条）。9.例行试验如果初试不合格，应取双倍数量的调制管按原考核标准复试（SJ2--73第40条）。10.寿命试验（SJ2一73第41条、第42条第1款）。寿命试验每季进行一次，用2只调制管进行。11.灯丝断续试验（SJ2一73第42条第2款）。试验用2只调制管进行。将调制管灯丝电压接通2分钟，断开2分钟为1次，进行1000次试验。试验后，灯丝电流值应符合参数规范表的规定。对试验前灯丝电流值在临界值附近的调制管，试验后允许超过参数规范表的规定，但不得超过起始值的5%。注：允许采用同工艺的某些项目不合格，但不影响该项试验考核的调制管进行。12.寿命试验的验收规则（SJ2一73第43条）。寿命试验时，试验时数不能超过规定的标准时数。试验终了时，被试调制管寿命时数总和的平均值不低于标准时数的90%为合格。否则，应取相同数量的调制管按原考核标准进行复试。寿命试验过程中检验寿命标准参数的时间规定如下：从试验开始在25、50、100、150、200、240、270、300小时进行检验。
13.灯丝断续试验的验收规则（SJ2一73第43条）。试验终了时，被试调制管均应符合第11条规定。否则，应取相同数量的调制管按原考核标准进行复试。
14.包装试验按SJ2一73第48条第2款进行。15.调制管工作时，玻壳最高温度不应超过170℃。16，调制管测试电极电流时，脉冲波形以电流脉冲波形为准。17.总技第12、14、15、17、24条不适用于该调制管。共7页第6页
SJ1620-80
电子管脉冲特性曲线
Ug1M=2000V
阳极电压（kV）
Ug1M=250V
阳极电压（kV）
jUg2=2000v-
1500V-
SJ 1620
Ug1M=300V
阳极电压（kv）
Ua=3000
第一栅极脉冲电压（V）
Ug2=1750V
共7页第7页
