【电子行业标准(SJ)】 电真空器件用镍及镍合金带

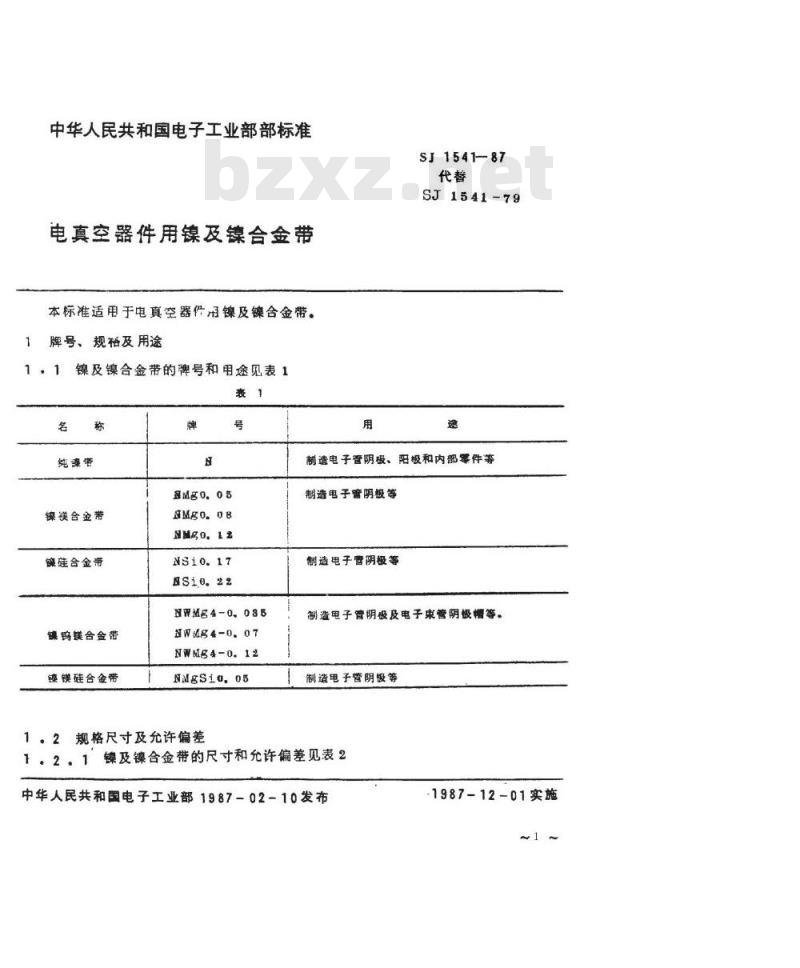

中华人民共和国电子工业部部标准电真空器件用镍及镍合金带
本标准适用于电真空器件用镍及镍合金带。1牌号、规格及用途
镍及镍合金带的牌号和用途见表1表1
镍镁合金带
镶硅合金
镶钨镁合金带
镍镁硅合金带
SJ154187
SJ1541-79
制造电子管阴极、阳极和内部零件等锂mg0.05
NWMg4-0.085
Nwug4-0.07
NWMg4-0.12
NMgSi0.05
制造电子窗明极等
制造电子营阴极等
制造电子宵阴极及电子束套阴极增等。制造电子管阴极等
1·2规格尺寸及允许偏差
1．2。1镍及镍合金带的尺寸和允许偏差见表2中华人民共和国电子工业部1987-02-10发布1987-12-01实施

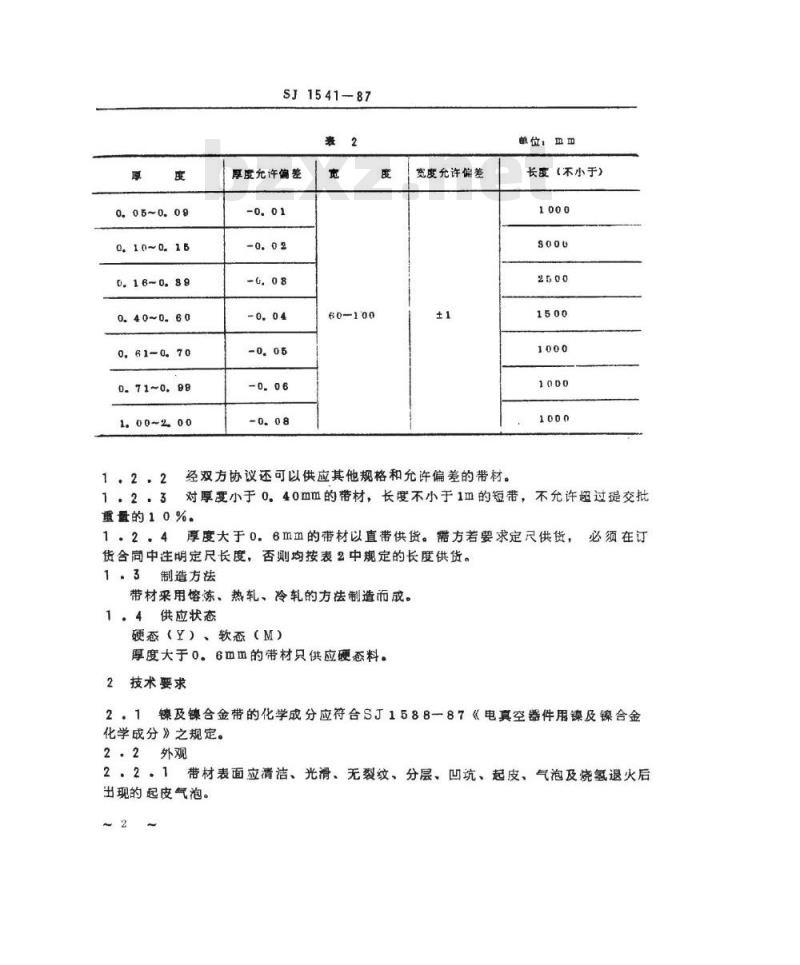

0.05~0.09
0.10~0.15
0.16~0.89
0.61-0.70
0.71~0.99
SJ1541-87
厚度允许偏差
60-100
宽度允许偏差
经双方协议还可以供应其他规格和允许偏差的带材。单位：mm
长度（不小于）
对厚度小于0。40mm的带材，长度不小于1m的短带，不允许超过提交批重量的10%。
12：4厚度大于0.6mm的带材以直带供货。带方若要求定尺供货，货合同中注明定尺长度，否则均按表2中规定的长度供货。1．3制造方法
带材采用熔冻、热轧、冷轧的方法制造而成。1：4供应状态
硬态（Y）、软态（M）
厚度大于0。6mm的带材只供应硬态料。技术要求
必须在订
2.1镍及镍合金带的化学成分应符合SJ1588—87《电真空器件用镍及镍合金化学成分》之规定。
2.2外观bZxz.net
22·1带材表面应清洁、光滑、无裂纹、分层、凹坑、起皮、气泡及烧氢退火后出现的起皮气泡。
SJ154i--87

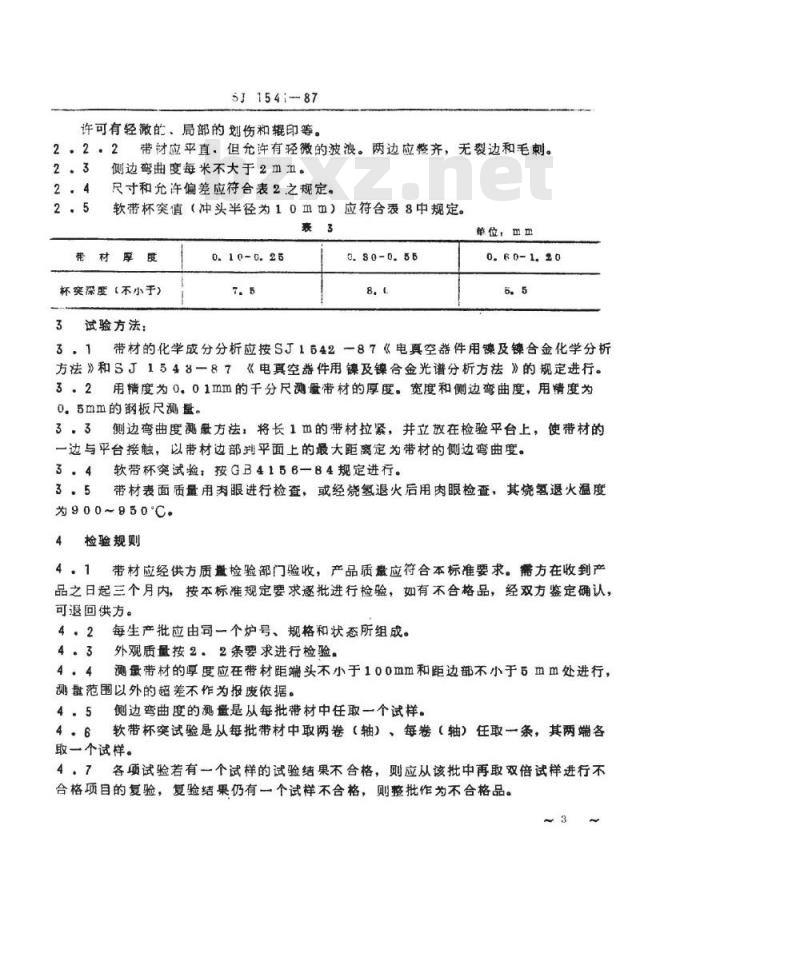

许可有轻微的、局部的划伤和辊印等。22·2带材应平直，但允许有轻微的波浪。两边应整齐，无裂边和毛刺。2.3侧边弯曲度每米不大于2mm。2.4
尺寸和允许偏差应符合表2之规定。软带杯突值（冲头半径为10mm）应符合表8中规定。裹3
蒂材厚度
杯突深度 (不小于）
试验方法：
0.10-0.25
0.80-0.55
单位：mm
0.60-1.20
3·1带材的化学成分分析应按SJ1542一87《电真空器件用镍及镍合金化学分析方法》和SJ1548一87《电真空器件用镍及镍合金光谱分析方法》的规定进行。3：2用精度为0.01mm的干分尺测量带材的厚度。宽度和侧边弯曲度，用精度为0。5mm的钢板尺测盘。
侧边弯曲度鼠方法：将长1m的带材拉紧，并立放在检验平台上，使带材的3.3
一边与平台接触，以带材边部判平面上的最大距离定为带材的侧边弯曲度。3.4
软带杯突试验：按GB4156一84规定进行。带材表面质量用肉眼进行检查，或经烧氢退火后用肉眼检查，其烧氢退火温度为900~950c.
检验规则
带材应经供方质期检验部门验收，产品质量应符合本标准要求。需方在收到产品之日起三个月内，按本标准规定要求逐批进行检验，如有不合格品，经双方鉴定确认，可退回供方。
每生产批应由司一个炉号、规格和状态所组成。外观质量按2。2条要求进行检验。测最带材的厚度应在带材距端头不小于100mm和距边部不小于mm处进行，测量范围以外的超差不作为报废依据。4.5
侧边弯曲度的量是从每批带材中任取一个试样。软带杯突试验是从每批带材中取两卷（轴）、每卷（轴）任取条，其两端各取一个试样。
各项试验若有一个试样的试验结果不合格，则应从该批中再取双倍试样进行不47
合格项目的复验，复验结果仍有一个试样不合格，则整批作为不合格品。～3
SJ1541—87

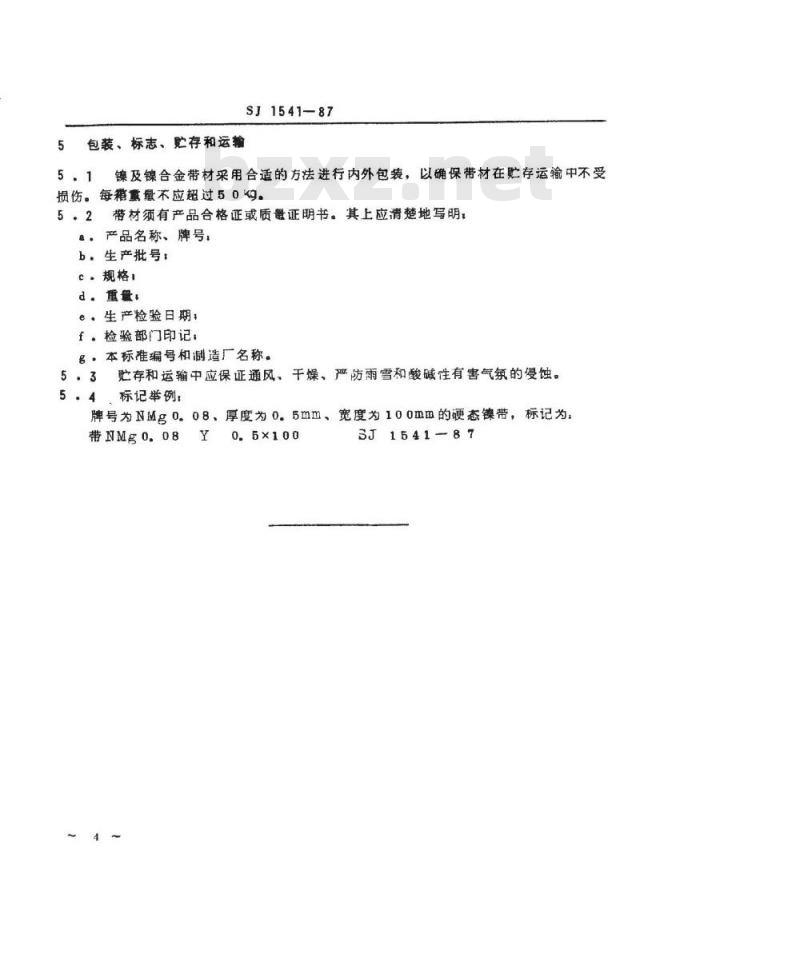

包装、标志、贮存和运输
5，1镍及镍合金带材采用合适的方法进行内外包装，以确保带材在贮存运输中不受损伤。每箱量量不应超过50kg。5。2带材须有产品合格证或质最证明书。其上应清楚地写明：e。产品名称、牌号：
b·生产批号：
d.重量：
e·生产检验日期：
f.检验部门印记：
g·本标准编号和制造厂名称。
贮存和运输中应保证通风、干燥、严防雨雪和酸碱性有害气氛的侵蚀。5.3
5．4标记举例，
厚度为0.5mm、宽度为100mm的硬态带，标记为：牌号为NMg0.08、1
带NMg0.08
3J154187
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
