【化工行业标准(HG)】 橡胶胶丝试验方法 橡胶胶丝米值测定

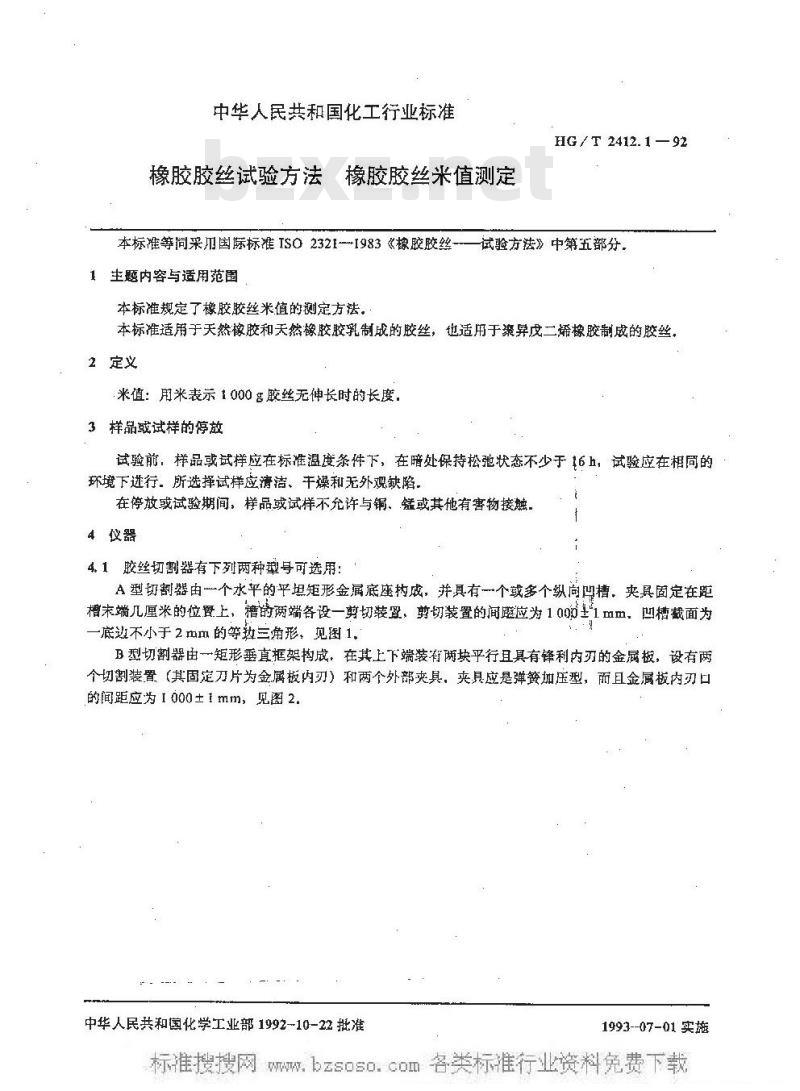

中华人民共和国化工行业标准
橡胶胶丝试验方法橡胶胶丝米值测定本标准等同采用国际标准ISO23211983《橡胶胶丝—生题内容与适用范围
本标准规定了橡胶胶丝米值的测定方法。HG/T 2412.1—92
一试验方法》中第五部分
本标准适用于天然像胶和天然橡胶胶乳制成的胶丝，也适用于聚异戊二烯橡胶制成的胶丝2定义
米值：用米表示1000g胶丝无伸长时的长度，3样品或试样的停放
试验前，样品或试样应在标准温度条件下，在暗处保持松弛状态不少于16h，试验应在相同的环境下进行。所选择试样应清洁、干燥和无外观缺陷，在停放或试验期间，样品或试样不允许与铜、链或其他有害物接触，4仪器
胶丝切割器有下列两种型导可选用：411
A型切割器由一个水平的平坦矩形金属底座成，并具有一个或多个纵向凹槽，夹具固定在距槽末端几厘米的位置上，撸的两端各设一剪切装，剪切装置的间避应为1001mm，凹槽截面为-底边不小于2m功的等独三角形，见图1.B型切割器由一矩形垂直框架构成，在其上下端装有两块平行且具有锋利内刃的金属板，设有两个切割装置（其固定刀片为金属板内刃）和两个外部夹具，夹具应是弹加压型，而且金属板内刃口的间距应为1000±1mm，见图2.
中华人民共和国化学工业部1992-10-22批准1993--07-01实施

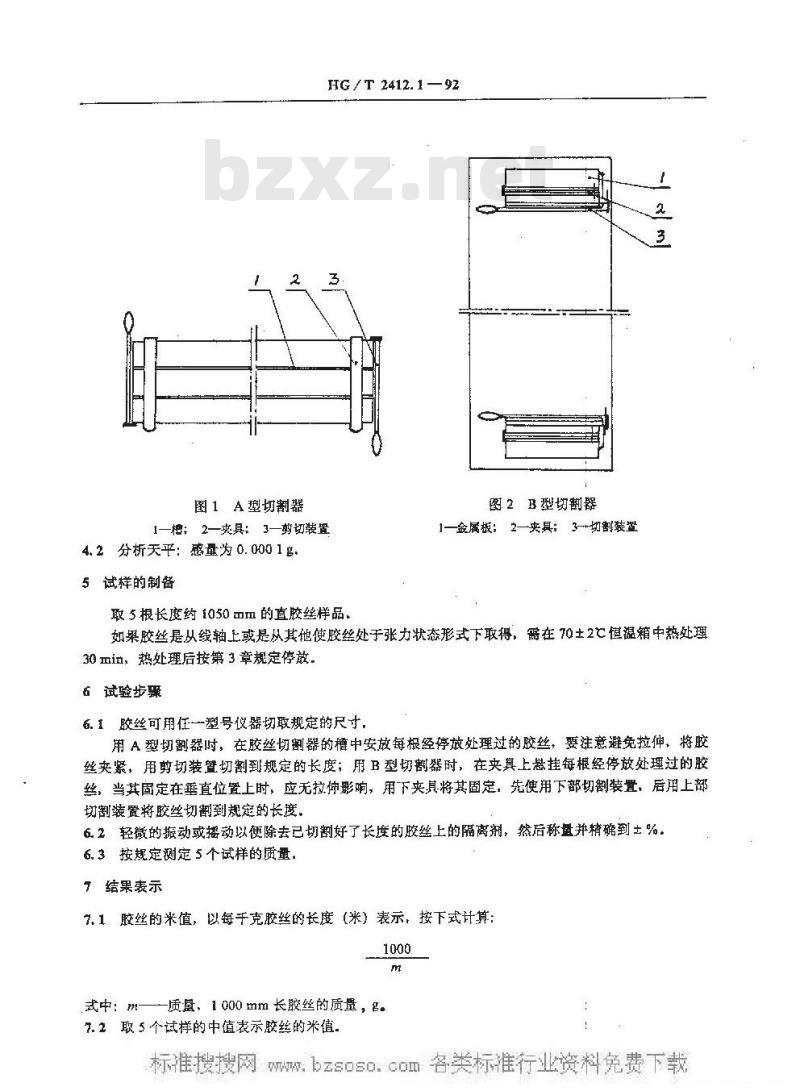

图1A型切割器
HG/T2412.1—92
1—橙；2—夹具；3—剪切装置
4.2分析天平：感量为0.0001g，5试样的制备
取5根长度约1050mm的直胶丝样品，图2B型切割器
1—金属板； 2—夹具；3-→切割装置?
如果胶丝是从线轴上或是从其他使胶丝处于张力状态形式下取得，需在70土2℃恒溢箱中热处理30min，热处理后按第3章规定停放.6试验步骤
6.1胶丝可用任一型号仪器切取规定的尺寸，用A型切割器时，在胶丝切割器的檀中安放每根经停放处理过的胶丝，要注意避免拉伸，将胶丝夹紧，用剪切装暨切割到规定的长度；用B型切翻器时，在夹其上悬挂每框经停放处理过的胶丝，当其固定在垂直位置上时，应无拉伸影响，用下夹具将其固定，先使用下部切割装置，后用上部切割装置将胶丝切割到规定的长度，6.2轻微的振动或摇动以便除去己切割好了长度的胶丝上的隔离剂，然后称盘并精确到土%。6.3按规定测定5个试样的质量。了结果表示
7.1胶丝的米值，以每于克胶丝的长度（米）表示，按下式计算：1000

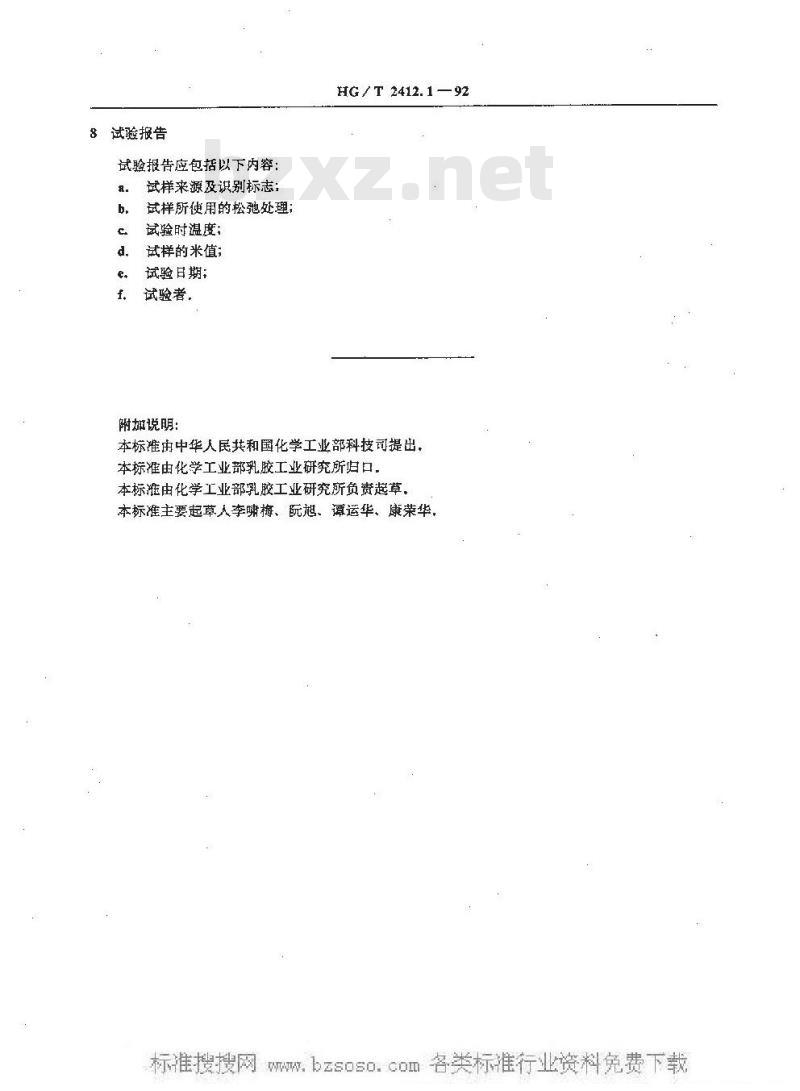

式中：m—质鼠，1000mm长胶丝的质量，g。7.2取5个试样的中值表示胶丝的米值试验报告
试验报告应包括以下内容：
试样来源及识别标志：
试样所使用的松弛处理；bzxz.net
试验时温度：
试样的米值；
试验日期：
试验者。
附加说明：
HG / T 2412. 1 —92
本标准由中华人民共和国化学工业部科技司提出，本标准由化学工业部乳胶工业研究所归口，本标准由化学工业部乳胶工业研究所负责越草。本标准主要起草人李畴梅、阮旭、谭运华、康荣华
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
