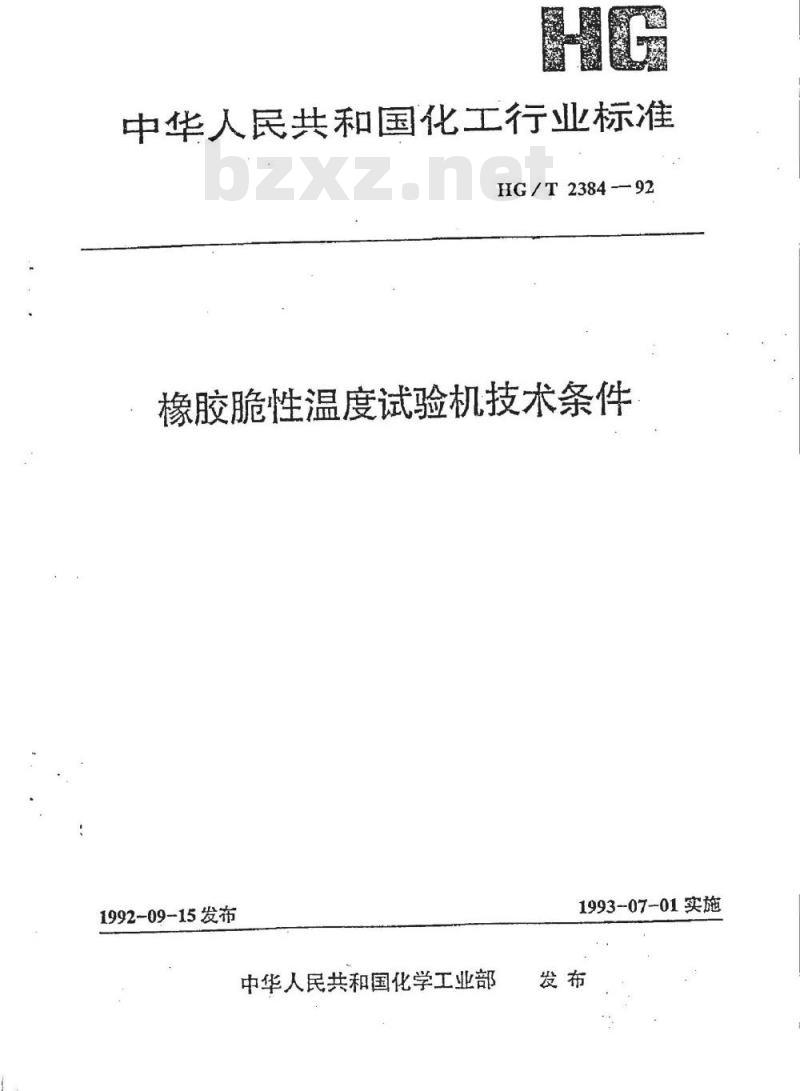

【化工行业标准(HG)】 橡胶脆性温度试验机技术条件

中华人民共和国化工行业标准
HG/T2384-—92
橡胶脆性温度试验机技术条件
1992-09-15发布
中华人民共和国化学工业部
1993--07-01实施
中华人民共和国化工行业标准
橡胶脆性温度试验机技术条件
主题内容与适用范围
HG/T2384-92
本标准规定了以液体为传热介质的橡胶脆性温度试验机（以下简称试验机）的结构、技术要求、试验方法、检验规则和标志、包装、运输及贮存要求等。本标准适用于测定硫化橡胶脆性温度的试验机。2引用标准
HG/T2382橡胶测试仪器设备通用技术条件3结构
试验机由电器箱、低温箱、变速器、搅拌器、试样夹持器和冲击器等部分组成。3.1低温箱内加人足够的液体传热介质后，应保证试样浸没在传热介质25mm以下。3.2试样夹持器一次可夹持四个试样，试样呈悬臂式，并可保证试样受冲击时与冲头中心线呈垂直状态(见图)。

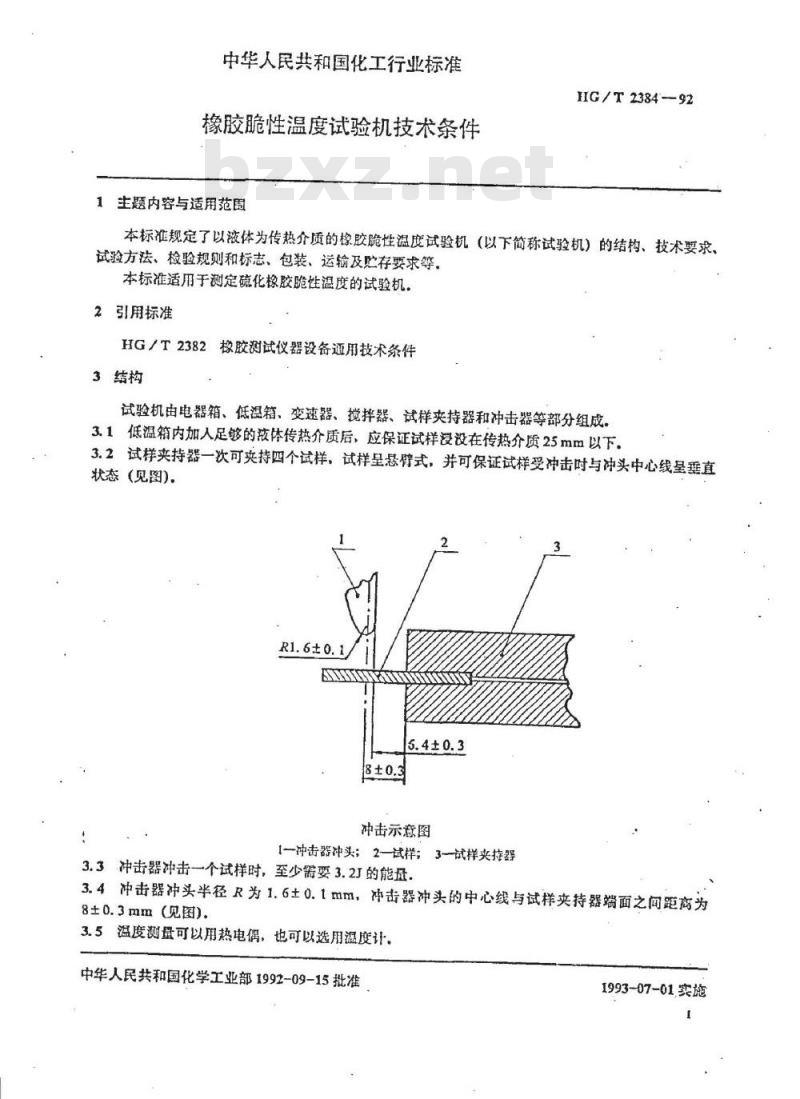

冲击示意图
1一冲击器冲头；2—试样；3一试样夹持器3.3冲击器冲击一个试样时，至少需要3.2J的能量，3.4冲击器冲头半径R为1.6±0.1mm，冲击器冲头的中心线与试样夹持器端面之间距离为8±0.3mm（见图）
3.5温度测量可以用热电偶，也可以选用温度计。中华人民共和国化学工业部1992-09-15批准1993-07-01实施

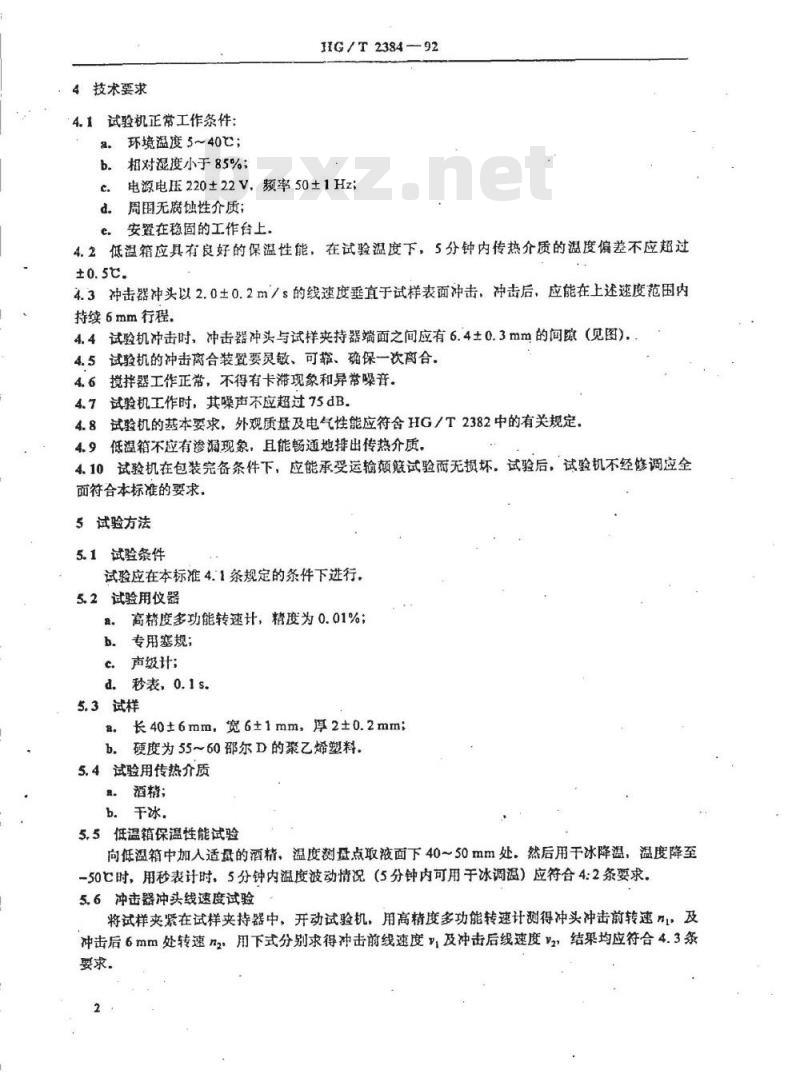

技术要求
4.1试验机正常工作条件：
环境温度5~40℃；
相对湿度小于85%；
HG/T2384—92
电源电220±22V，频率50±1Hz;周围无腐蚀性介质；
安置在稳固的工作台上、
4.2低温箱应具有良好的保温性能，在试验温度下，5分钟内传热介质的温度偏差不应超过±0.5c.
4.3冲击器冲头以2.0±0.2m/s的线速度垂直于试样表面冲击，冲击后，应能在上述速度范田内持续6mm行程，
4.4试骏机冲击时，冲击器冲头与试样夹持器端面之间应有6.4±0.3mm的间（见图)，4.5试验机的冲击离合装暨要灵敏、可载、确保一次离合，4.6搅器工作正常，不得有卡滞现象和异常噪音。4.7试验机工作时，其噪声不应超过75dB.4.8试验机的基本要求，外观质量及电气性能应符含HG/T2382中的有关规定，4.9低温箱不应有渗漏现象，且能畅通地排出传热介质4.10试验机在包装完备条件下，应能承受运输颠簸试验而无损坏，试验后，试验机不经修调应全面符合本标准的要求，
5试验方法
5.1试验条件
试验应在本标准4.1条规定的条件下进行。5.2试验用仪器
a。高精度多功能转速计，精度为0.01%；b.专用塞规；
e.声级计：
d.秒表，0.1s.
5.3试样
a.长40±6mm，宽6±1mm，厚2±0.2mm；b.硬度为5560邵尔D的聚乙烯塑料，5.4试验用传热介质
。酒精；
b.干冰.
5.5低温箱保温性能试验
向低温箱中加人适最的酒精，温度测盘点取液面下40~50mm处。然后用干冰降温，温度降至-50℃时，用秒表计时，5分钟内温度波动情况（5分钟内可用于冰调温）应符合4:2条要求。5.6冲击器冲头线速度试验
将试样夹紧在试样夹持器中，开动试验机，用高精度多功能转速计测得冲头冲击前转速n及冲击后6mm处转速n2：用下式分别求得冲击前线速度，及冲击后线速度vz，结果均应符合4.3条要求，

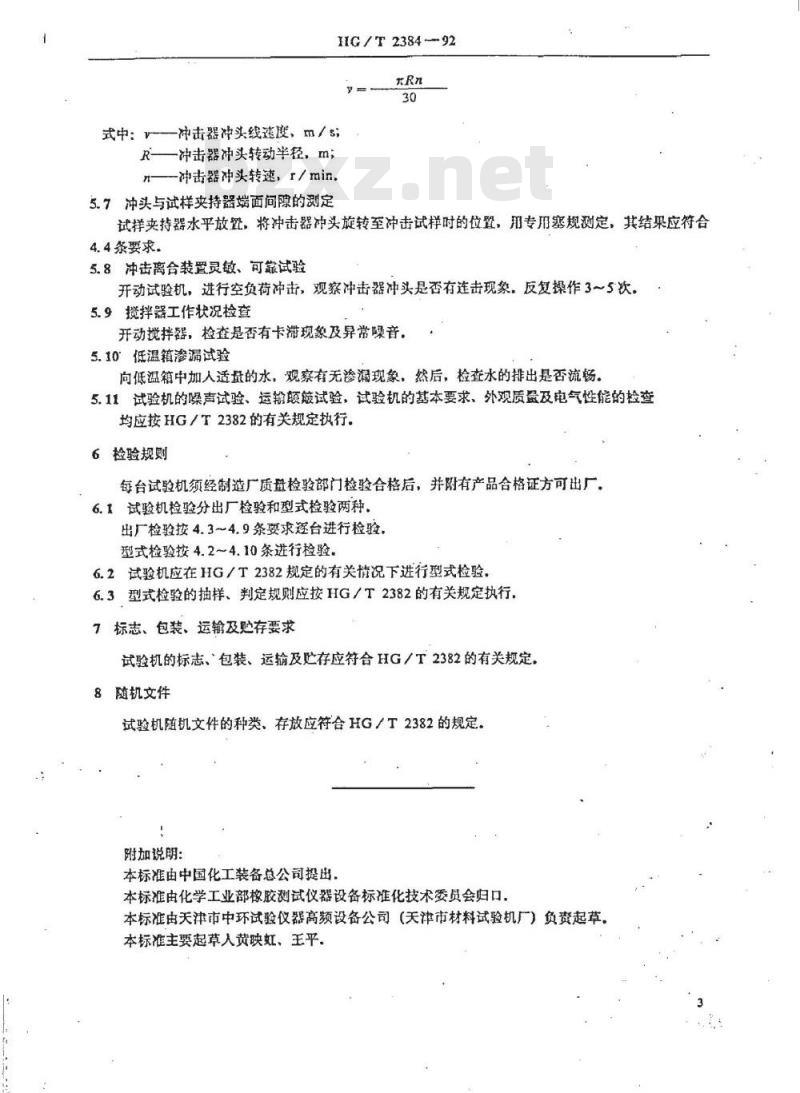

式中：
HG/T2384-92
一冲击器冲头线速度，m/s
R——冲击器冲头转动半径，m;
n—-冲击器冲头转速，r/min.
5.7冲头与试样夹持器端面间隙的测定试样夹持器水平放暨，将冲击器冲头旋转至冲击试样时的位暨，专用塞规测定，其结果应符合4.4条要求。
5.8冲击离合装置灵敏、可氟试验开动试验机，进行空负荷冲击，观察冲击器冲头是否有连击现象。反复操作3～5次。5.9搅拌器工作状况检查
开动搅拌器，检查是否有卡滞现象及异常噪音。5.10低温箱渗漏试验
向低温箱中加人适量的水，观察有无渗漏现象，然后，检查水的排出是否流杨。5.11试验机的噪声试验、运输颠簸试验，试验机的基本要求、外观质量及电气性能的检查均应按HG／T2382的有关规定执行.6检验规则下载标准就来标准下载网
每台试验机须经制造厂质盘检验部门检验合格后，并附有产品合格证方可出厂，6.1试验机检验分出厂检验和型式检验两种。出厂检验按4.3~4.9条要求台进行检验，型式检验按4.2~4.10条进行检验。6.2试验机应在HG/T2382规定的有关情况下进行型式检验，6.3型式检验的抽样、判定规则应按HG／T2382的有关规定执行，7标志、包装、运输及贮存要求
试验机的标志、包装、运输及存应符合HG/T2382的有关规定，8随机文件
试验机随机文件的种类、存放应符合HG／T2382的规定。附加说明：

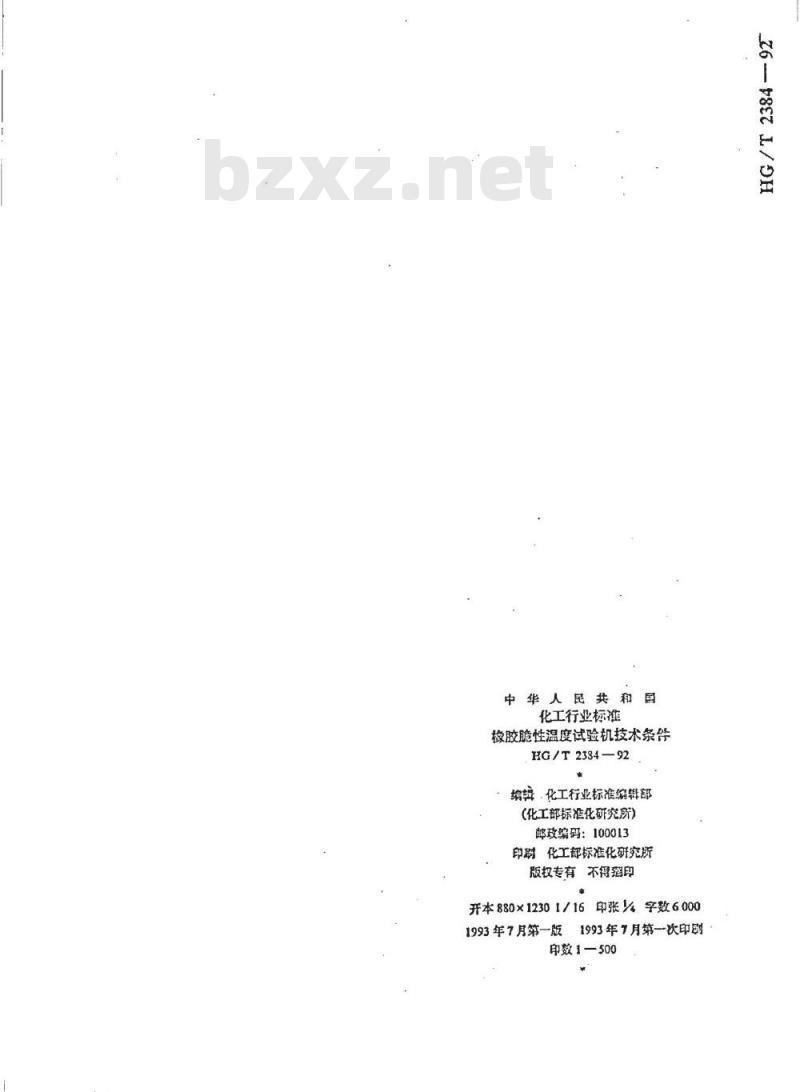

本标准由中国化工装备总公司提出本标准由化学工业部橡胶测试仪器设备标准化技术委员会归口，本标准由天津市中环试验仪器高频设备公司（天津市材料试验机厂）负资起草，本标准主要起草人黄映虹、王平。中华人民共和国
化工行业标准
橡胶脆性温度试验机技术条件
HG/T2334—92
编辑，化工行业标准编辑部
(化工部标准化研究所）
邮政编码：100013
印刷化工部标准化研究所
版权专有不得印
开本880×12301/16印张字数60001993年7月第一版1993年1月第一次印刚印数1—500
