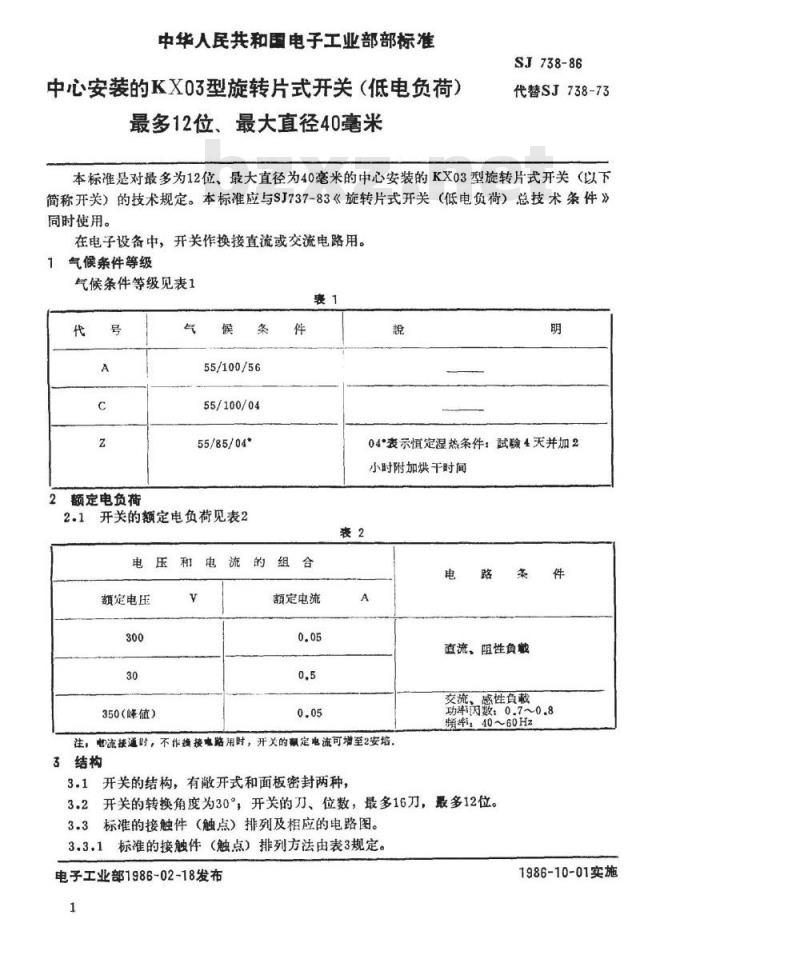

中华人民共和国电子工业部部标准中心安装的KX03型旋转片式开关（低电负荷）最多12位、最大直径40毫米
SJ738-86
代替SJ738-73
本标准是对最多为12位、最大直径为40毫米的中心安装的KX03型旋转片式开关（以下简称开关）的技术规定。本标准应与SJ737-83《旋转片式开关（低电负荷）总技术条件》同时使用。
在电子设备中，开关作换接直流或交流电路用。气候条件等级
气候条件等级见表1
55/100/56
55/100/04
55/85/04*
额定电负荷
2.1开关的额定电负荷见表2
额定电压
350（峰值）
04°表示恒定湿热条件：赋酸4天并加2小时附加烘干时间
额定电流
注，电流捷通时，不作操接哦路用时，开关的额定电流可增至2安培。3结构
3.1开关的结构，有澈开式和面板密封两种，电
直流、阻性负赖
交流、感性负截
功率柄数：0.7~0.8
频率：40～60Hz
3.2开关的转换角度为30°，开关的刀、位数，最多16刀，最多12位。3.3标准的接触件（触点）排列及相应的电路图。3.3.1标准的接触件（触点）排列方法由表3规定。电子工业部1986-02-18发布
1986-10-01实施
SJ738-86

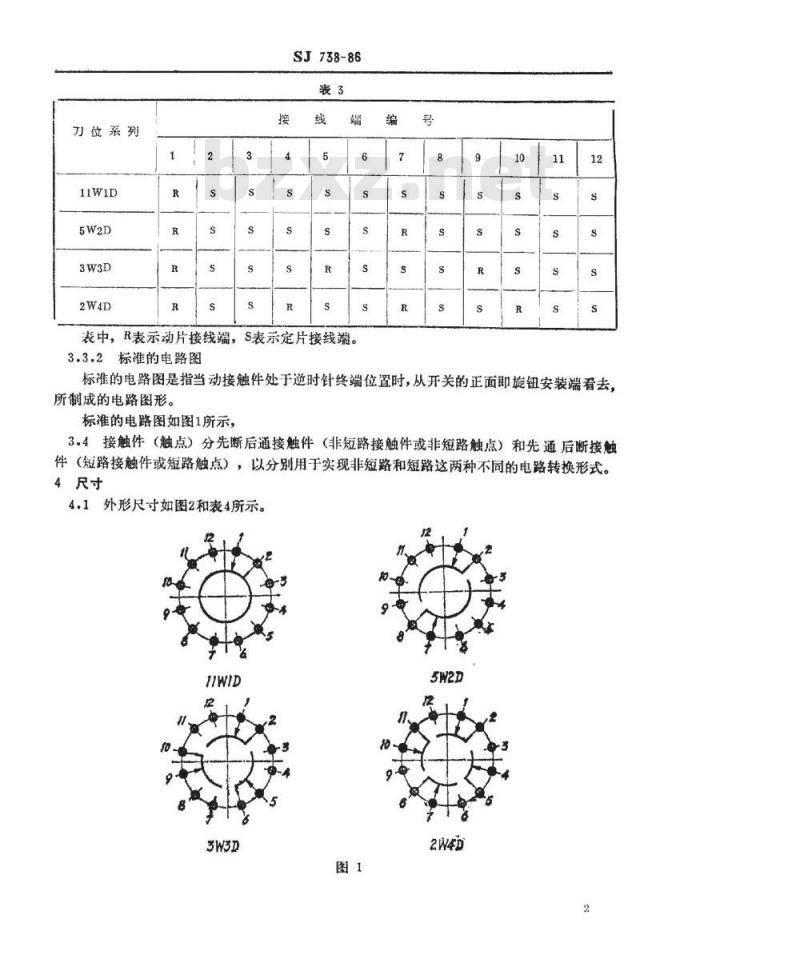

刀位案列
表中，R表示动片接线端，S表示定片接线端。3.3.2标准的电路图
标准的电路图是指当动接触件处于逆时针终端位置时，从开关的正面即旋钮安装端看去，所制成的电路图形。
标准的电路图如图1所示
3.4接触件（触点）分先断后通接触件（非短路接触件或非短路触点）和先通后断接触件（短路接触件或短路触点），以分别用于实现非短路和短路这两种不同的电路转换形式。4尺寸

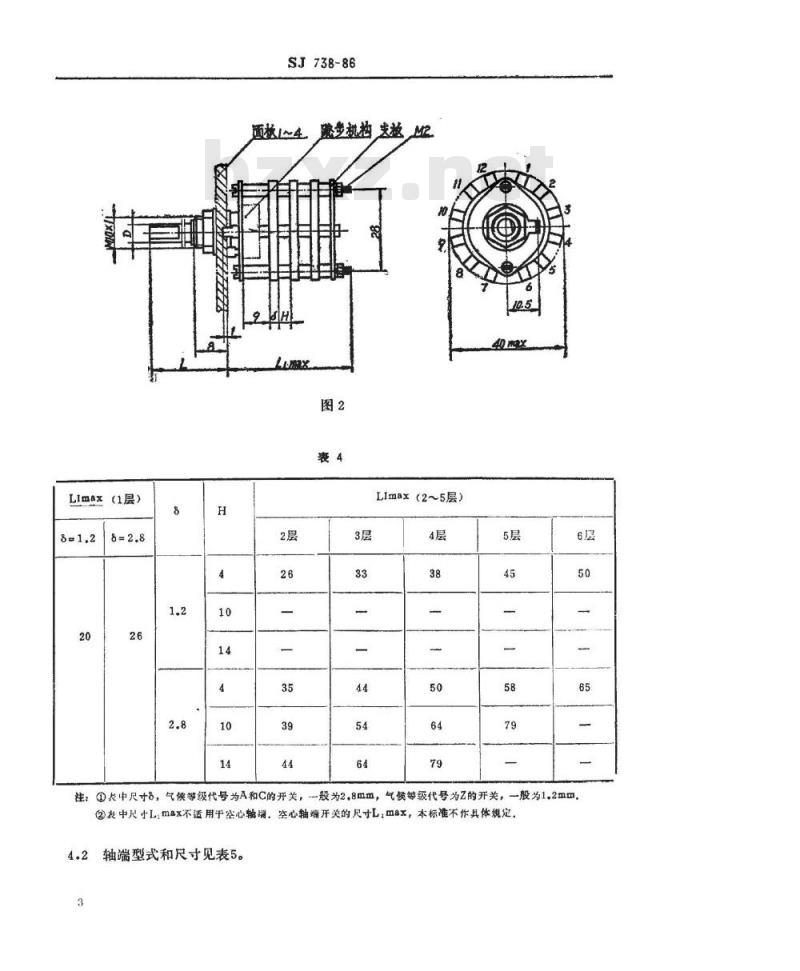

4.1外形尺寸如图2和表4所示。
LImex（1层）
SJ738-86
面1~4
魔步机构发施M?
LImax（2~5层）
注：①表中尺寸8，气候等级代号为A和C的开关，一般为2.8mm，气候等级代号为Z的开关，一般为1.2mm，②表中尺L,max不适用于案心轴。空心轴端开关的尺寸L，maz，本标准不作具体规定，4.2轴端型式和尺寸见表5。
单本面勃端
SJ738-86
斜不面螺敛端孔轴端
光滑轴端
空心帼竭

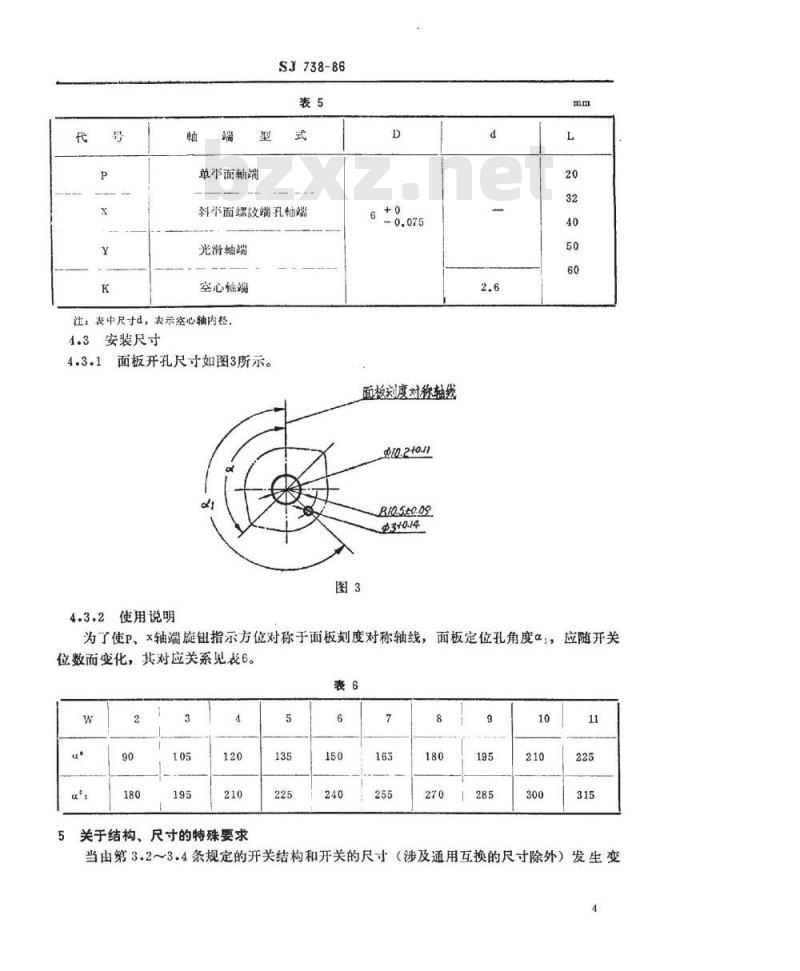

注：表中尺寸d，表示空心轴内轻，4.3安装尺寸
4.3.1面板开孔尺寸如图3所示。D
面极刻度对称热线
Ri0.5t0.09
4.3.2使用说明
为了使P、x轴端旋钮指示方位对称于面板刻度对称轴线，面板定位孔角度α，，应随开关位数而变化，其对应关系见表6。表6
关于结构、尺寸的特殊要求
当由第3.2～3.4条规定的开关结构和开关的尺寸（涉及通用互换的尺寸除外）发生变4
SJ738-86

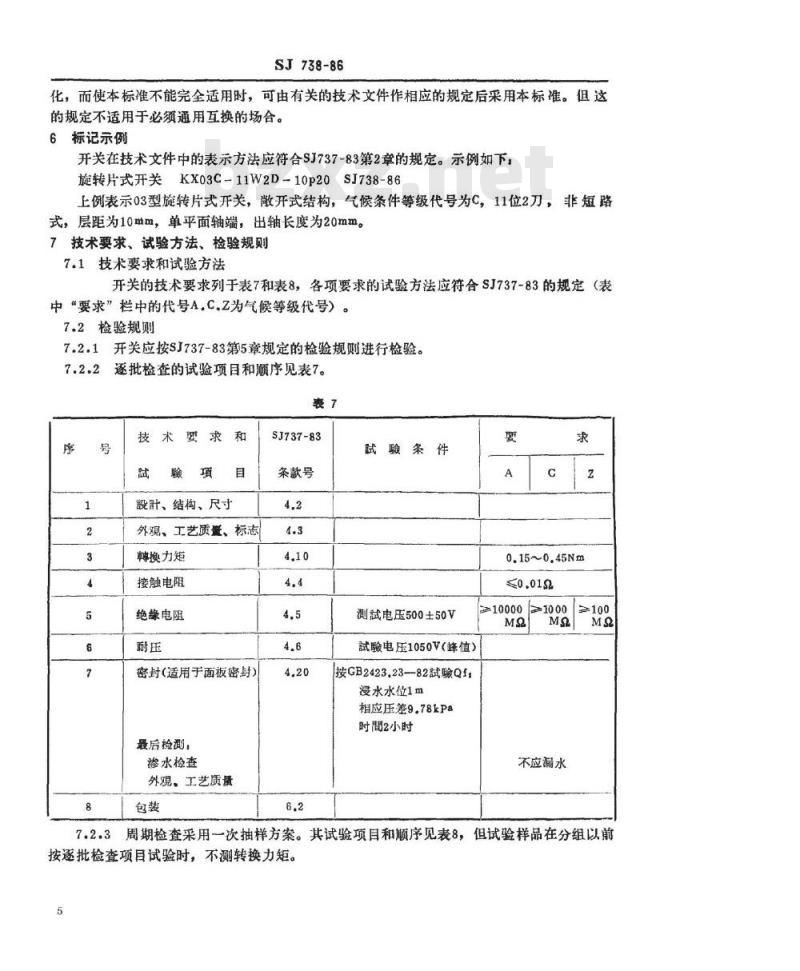

化，而使本标准不能完全适用时，可由有关的技术文件作相应的规定后采用本标准。但这的规定不适用于必须通用互换的场合。6标记示例
开关在技术文件中的表示方法应符合SJ737-83第2章的规定。示例如下：旋转片式开关KX03C-11W2D-10p20SJ738-86上例表示03型旋转片式开关，散开式结构，气候条件等级代号为C，11位2刀，非短路式，层距为10mm，单平面轴端，出轴长度为20mm。技术要求、试验方法、检验规则7
7.1技术要求和试验方法
开关的技术要求列于表7和表8，各项要求的试验方法应符合SJ737-83的规定（表中“要求”栏中的代号A.C.Z为气候等级代号）。7.2检验规则
7.2.1开关应按SJ737-83第5章规定的检验规则进行检验。7.2.2逐批检查的试验项目和顺序见表7。裹7
技术要求和
設計、结构、尺寸
外观、工艺质斑、标志
尊换力矩
接触电阻
绝缘电阻
密封（适用于面板密封）
最后检测，bzxZ.net
渗水检查
外观、工艺质斑
SJ737-83
条款号
武验条件
测试电压500±50V
试电压1050V（峰值）
按GB2423.23-82試验Qf：
浸水水位1m
相应压差9.78kPa
时間2小时
0.15~0.45Nm
21000021000
≥100
不应漏水
7.2.3周期检查采用一次抽样方案。其试验项目和顺序见表8，但试验样品在分组以前按逐批检查项目试验时，不测转换力矩。5
组别序号
技术爱求和
搏换力矩
北端强度
跳步机构定位
接线端强度
可焊性
耐焊接热
温度冲击
最后检测：
绝缘电阻
外观、工艺质量
振动（正弦）
接触电阻变化
外观、工艺质量
SJ738-86
SJ737-83
条款号
鼠酸条件
馨短1.7Nm
在考愿中
切向拉力5N
弯曲2次
350℃烙铁法
B号烙铁
武验电压1050V（蜂值）
高温，+100℃
+85℃
低温：-55℃
测武电压500±50V
就验电压1050V（峰值）
频率，10~500Hz
摄幅：075mm，10g
0.35mm，5g
每一恤线经5次扫频宿
0.15~0.45Nm
不适用
>10000
不适用
不适用
不适用
不适用
不适用
增值≤10Kg
菲稳定时間≤10uS
组别序号
技术婴求利
接融电阻变化
外、工艺质量
气候赋酸
高温时绝缘电阻
外观、工艺质量
交变温热
（第一次循环）
低温时接触电阻
低温时博换力炬
外观、工艺质量
低气压
交变湿热（其余次循环）
SJ738-86
续表8
SI737-83
条款号
武照条件
加速度：25g
每一轴向的总碰撞次数：
4000次
高：+100℃
时周，16小时
高温+40℃
1次循环
低温：-55℃
时周：2小时
气压：4KPa
时间：5分钟
试输电压500V（锋值）
地值≤10K2
非稳定时调≤10us
不适用！
[不适用
不适用
！不适用
0.15~0.6Nm
不点用
不适用
不适用
组别序号
技术要求和
最后检测：
接触电阻
绝缘电阻
外观、工艺质量
（适用于板密时）
最合检测：
渗水检查
外观、工艺质量
博力矩
止端强度
分布电容
高频并联电阻
恒定湿热
敏后检测：
接触电阻
绝缘电阻
外观工艺质
SJ738-86
SJ737—83
条款号
武验条件
测电氏500士50V
武验电压1050V（蜂值）
按GB2423.23--82赋黔Qf
浸水水位1m
相应压差9.78KPa，
时間2小时
+40℃时，相对显度93二2%
时間：56大
4天+2小时附加烘干
时間（+85℃）
试骏电E1050V（蜂值）
不应稀水
0.15~0.45Nm
在考虑中
在考虑中
不适用
不适用
不适用
不适用
不造用
不适用
组别序号
技术爱求和
换寿命
最后检测：
接触电阻
转换力矩
外观、工艺质量
局部放电
标志、包装、运输、购存
SJ738—86
SJ737--83
条款号
試酸条件
转换次数：20000次
10000次
直流阻性负载
电压30V，电流0.5A
交流感性负载：
频率：40~60Hz
功率因数：0.7~0.8
电压250V（有效值）
电流0.05A
試验电压1050V（峰值）
开关应按SJ73783第6章的规定进行标志、包装，运输，存。适用
不适用
不适用
不避用
0.15~0.45Nm
在考虑中
