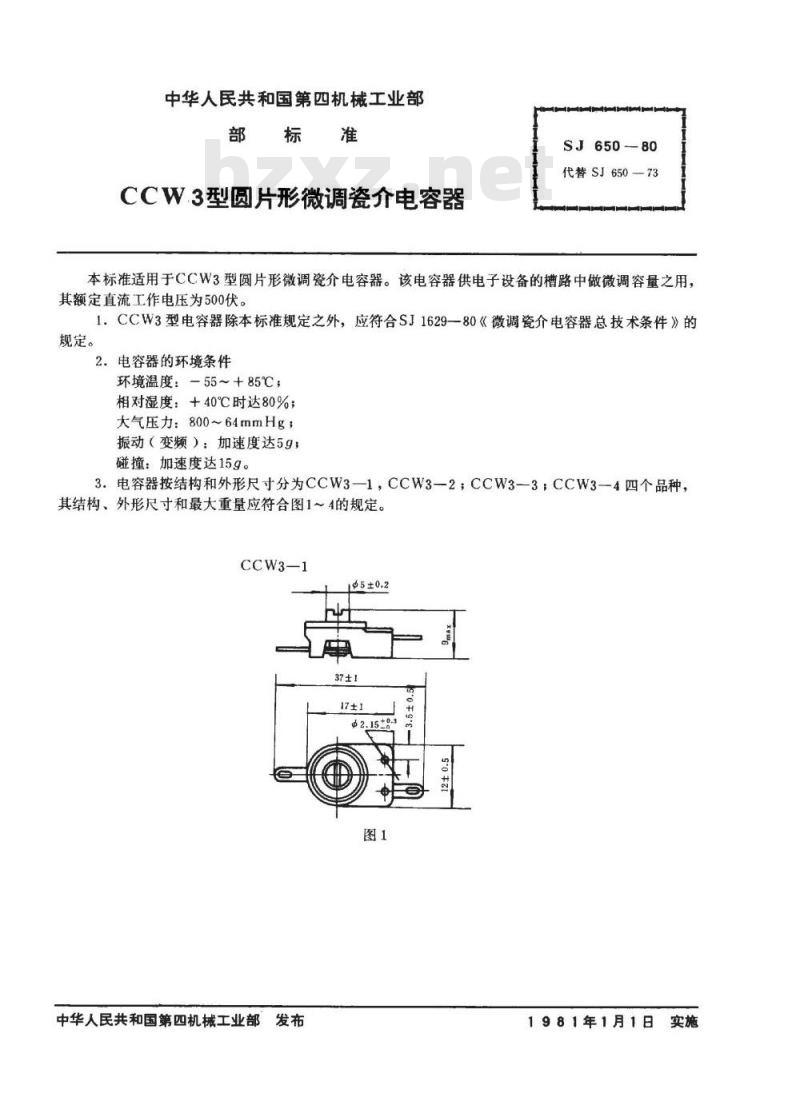

CCW3型圆片形微调瓷介电容器
SJ650-80
中华人民共和国第四机械工业部部
CCW.3型圆片形微调瓷介电容器
SJ650--80
代替SJ65073
本标准适用于CCW3型圆片形微调瓷介电容器。该电容器供电子设备的槽路中做微调容量之用，其额定直流工作电压为500伏。
1.CCW3型电容器除本标准规定之外，应符合SJ1629—80《微调瓷介电容器总技术条件》的规定。
2.电容器的环境条件
环境温度：-55~+85℃；
相对湿度：+40℃时达80%；
大气压力：800~64mmHg；
振动（变频）：加速度达59；
碰撞：加速度达15g。

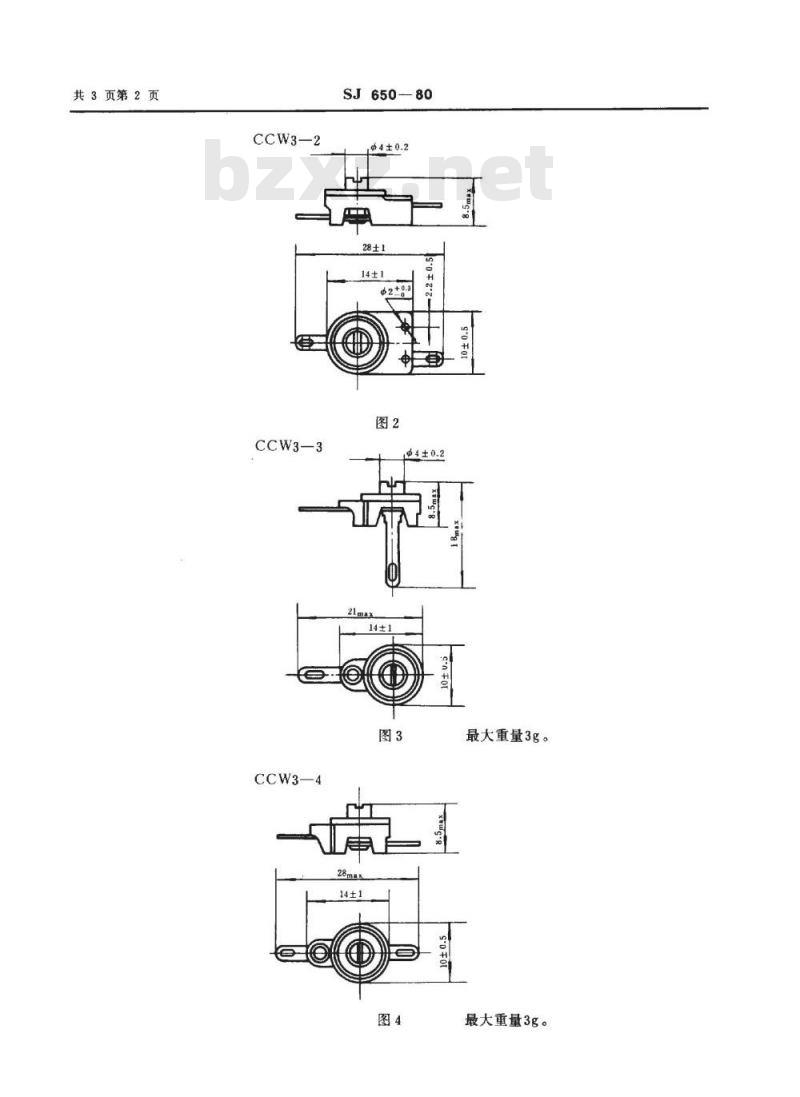

3.电容器按结构和外形尺寸分为CCW3—1，CCW3-2；CCW3—3；CCW3—4四个品种，其结构、外形尺寸和最大重量应符合图1～4的规定。CCW3-1
中华人民共和国第四机械工业部发布1981年1月1日实施
共3页第2页
CCW3—2
CCW3—3
CcW3-—4
SJ650-80
最大重量3g。
最大重量3g。
4．技术要求
SJ650—80
共3页第3页

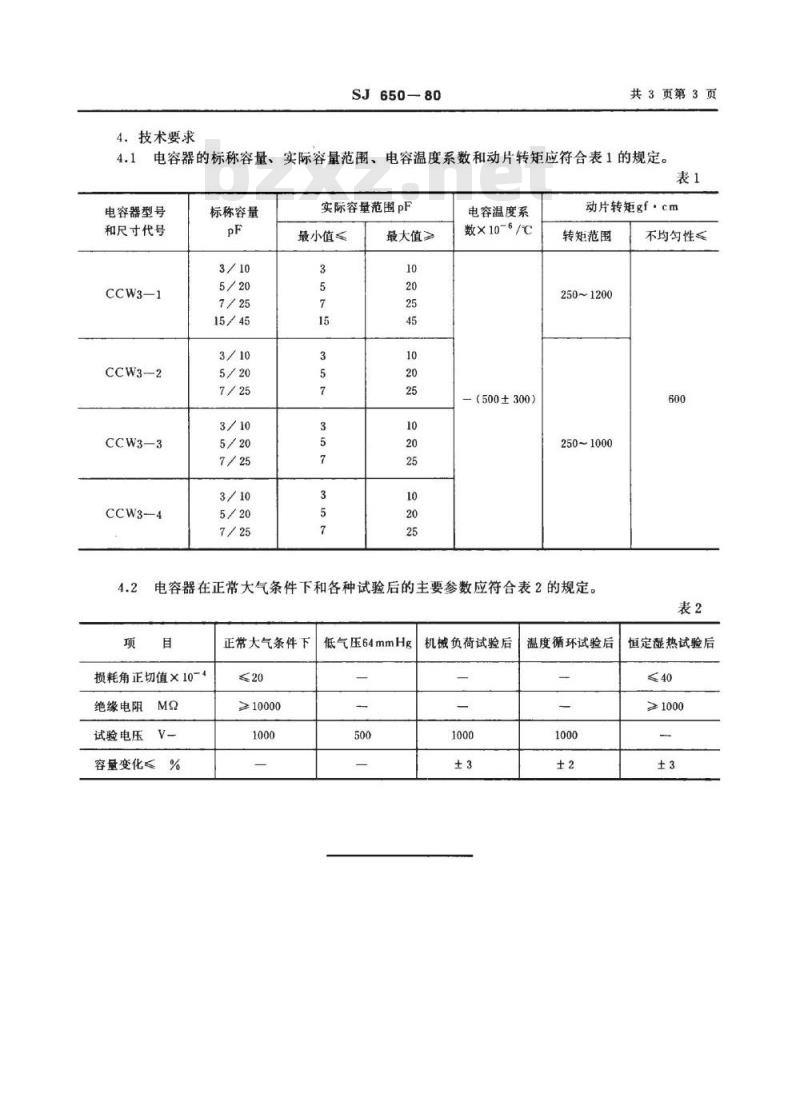

4.1电容器的标称容量、实际容量范围、电容温度系数和动片转矩应符合表1的规定。表1
电容器型号
和尺寸代号
ccW3—1
CCW3—2
CCW3-—3
CCW3-4
标称容量
实际容量范围pF
最小值
最大值》
电容温度系
数×10-6/℃免费标准bzxz.net
—（500±300）
动片转矩gf·cm
转矩范围
250~1200
250~1000
电容器在正常大气条件下和各种试验后的主要参数应符合表2的规定。目
损耗角正切值×10-4
绝缘电阻M2
试验电压V-
容量变化≤%
正常大气条件下
≥10000
低气压64mmHg
机负荷试验后
温度循环试验后
不均匀性≤
恒定湿热试验后
≥1000
