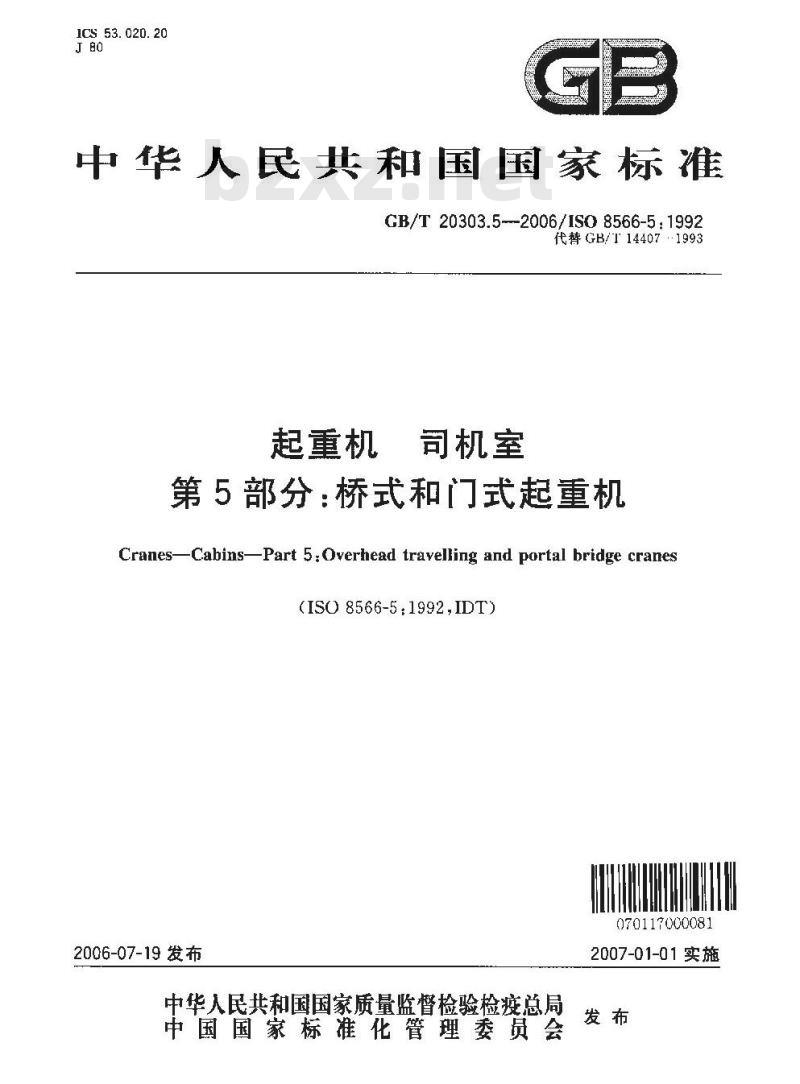

【国家标准(GB)】 起重机 司机室 第5部分：桥式和门式起重机

ICS 53. 020. 20
中华人民共和国国家标准
GB/T20303.5--2006/ISO8566-51992代替GB/T144071993
起重机
司机室
第5部分：桥式和门式起重机
Cranes-CabinsPart 5:Overhead travelling and portal bridge cranes(ISO 8566-5:1992,IDT)
070117000081
2006-07-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-01-01实施

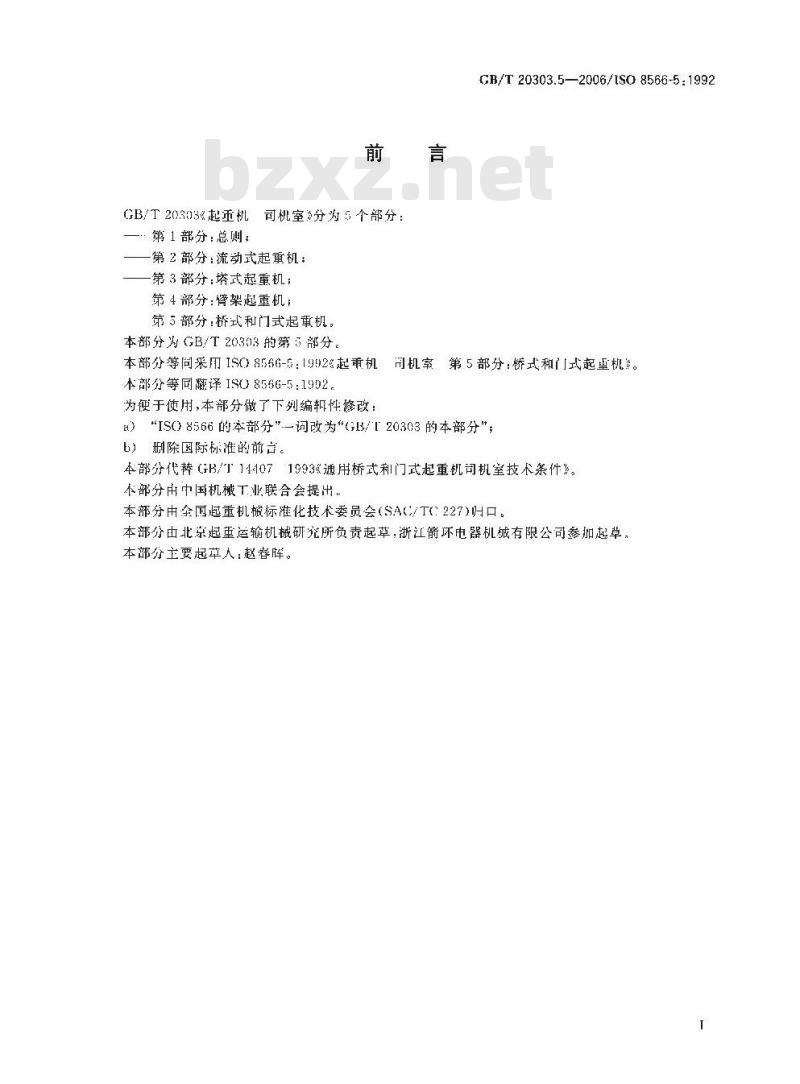

GB/T20303起重机司机室》分为5个部分：—．第1部分·总则，
一第2部分：流动式起重机：
第3部分：塔式起重机；
第4部分：臂架起重机：
第5部分：桥式和门式起重机，
本部分为GB/T20303的第5部分。GB/T20303.5—2006/IS08566-5:1992本部分等同采用1S08566-5：1992&起重机司机室第5部分：桥式和门式起重机》。本部分等同译1S08566-5：1902
为使于使用，本部分做了下列编辑性修改：a）“IS8566的本部分”.词改为\（G13/T20303的本部分\，b）删除国际标准的前音。
本部分代替GB/T141071993&通用桥式利门式起重机司机室技术条件》本部分由中国机械工业联合会提出。本部分由金国起重机被标准化技术委员会（SAC/TC:227)叶口。本部分由北京起重运输机械研究所负责起草，浙江箭环电器机城有限公司参加起草，本部分主要起草人：赵卷晖。

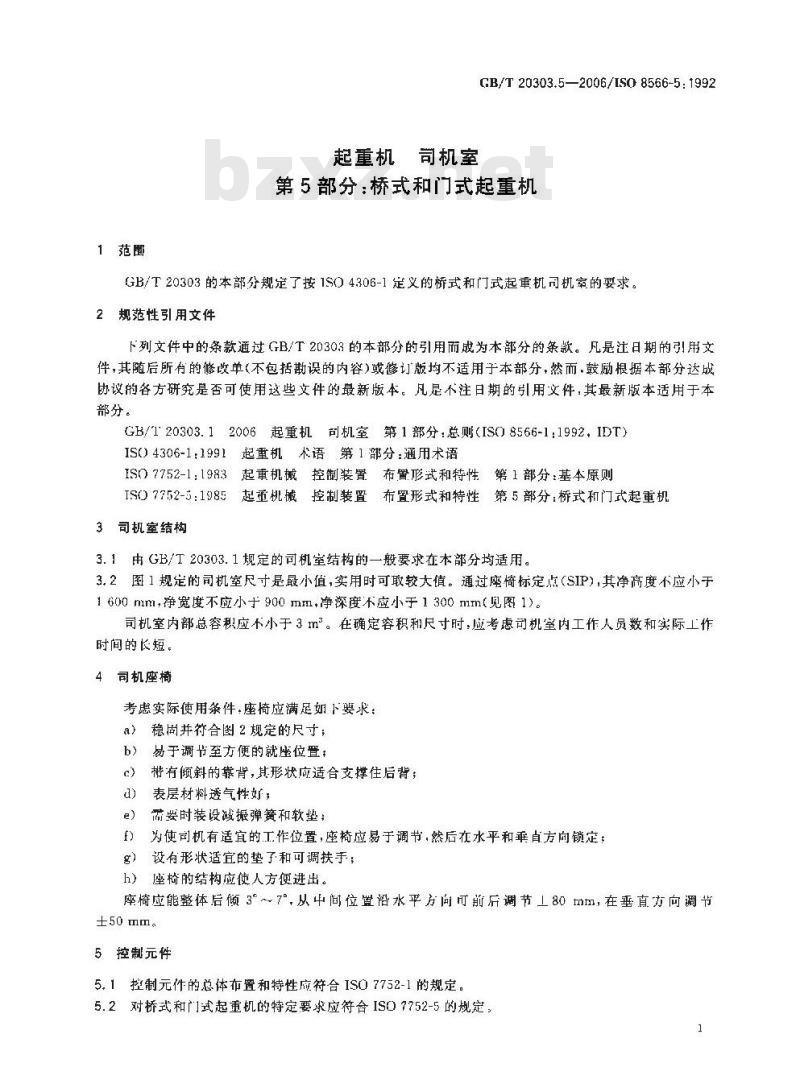

起重机司机室
GB/T 20303.5—2006/IS0 8566-5: 1992第5部分：桥式和门式起重机
GB/T20303的本部分规定了按1SO4306-1定义的桥式和门式起重机司机室的要求。2规范性引用文件
下列文件中的条款通过GB/T20303的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而、鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T20303.12006起重机可机室第1部分：总则（ISO8566-1：1992，IDT）IS04306-1:1991起重机术语第1部分：通用术语ISO7752-1：1983起重机械控制装置布臀形武和特性第1部分：基本原则ISO7752-5：1985起重机械控制装置布置形式和特性第5部分：桥式和门式起重机3司机室结构
3.1由GB/T20303.1规定的司机室结构的一般要求在本部分均适用。3.2图1规定的司机室尺寸是最小值，实用时可取较大值。通过座椅标定点（SIP），其净高度不应小于1 600 mml.净宽度不应小于 900 mm,净深度不应小于1 300 mm(见图 1)。司机室内部总容积应不小于3m。在确定容积和尺寸时应考虑司机室内工作人员数和实际工作时间的长短。
4司机座椅
考虑实际使用条件·座椅应满足如下要求：a）稳固并符合图2规定的尺寸；b）易于调节至方便的就座位置：c）带有倾斜的靠背，其形状应适合支撑住后背；d）表层材料透气性好；
e）而要时装设减振弹簧和软垫：）为使司机有适宜的工作位置，座椅应易于调节，然后在水平和乘直方向锁定：g）设有形状适宜的垫子和可调扶手；h）座椅的结构应使人方便进出。座椅应能整体后倾3~7°，从中间位置沿水平方间可前后调节工80mm，在垂直方向调节±50mm。
5控制元件
5.1控制元件的总体布置和特性应符合ISO7752-1的规定。5.2对桥式和门式起重机的特定要求应符合ISO7752-5的规定，GB/T20303.5—2006/1S08566-5:19926取暖和降温
6.1除极端恶劣的气候条件外，司机室在[作期问的温度应尽可能保持在15℃~30℃。6.2司机室的设计应使冷气和热量散失减至最小，除最恶劣的气候条件外，应确保室内温差不超过6℃
单位为毫米
1300（最小值）
图1司机室尺寸
单为毫来
图2 座椅尺寸
GB/T 20303. 5-2006

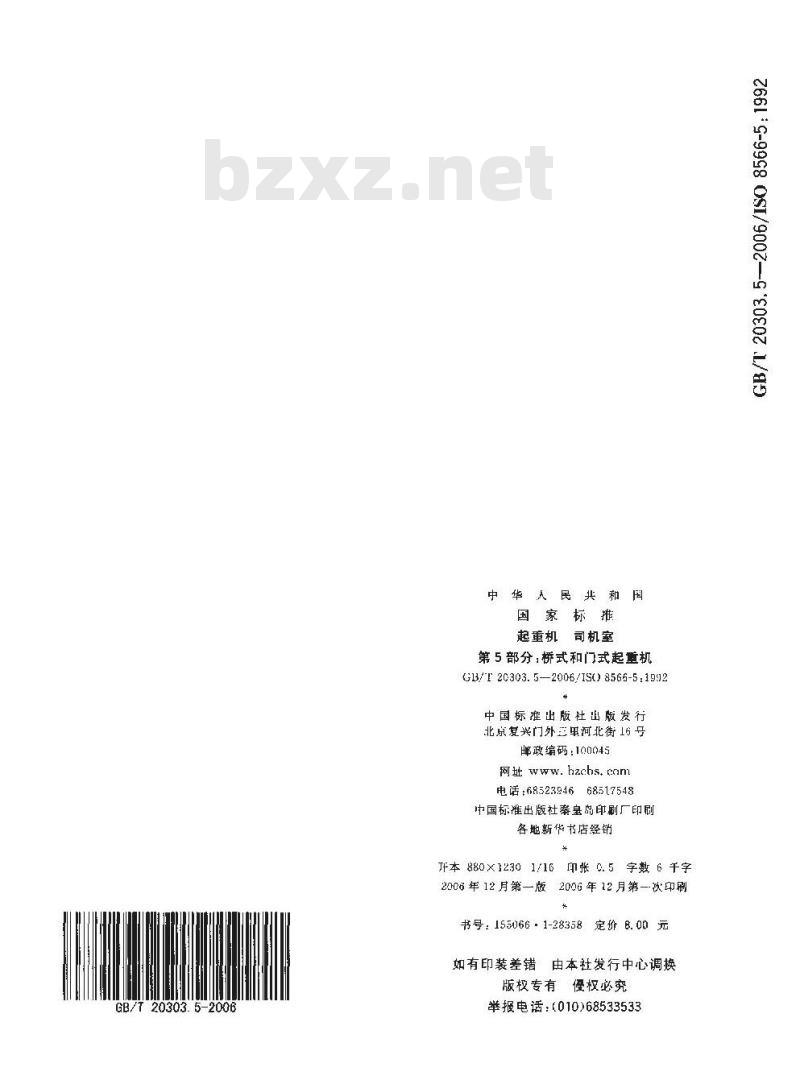

中华人民共和国
国家标推
起重机司机室
第5部分，桥式和门式起重机
G13/T 20303. 5—2006/ISO 8566-5:1992+
中国标准出版社出版发行Www.bzxZ.net
北京复兴门外三单河北街16号
邮政编码：100045
网址hzchs.cam
电话：6852394668517548
中国标准出版杜秦皇岛印刷厂印刷各地新华书店经销
开本 880×1230 1/16
印张 C. 5 字数 6 千字
2006年12月第一版 2006年12月第一次印刷*
书号：155066-1-28358定价8.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
161-998190025002
