【国家标准(GB)】 产品几何技术规范(GPS) 总体规划

ICS17.040.10

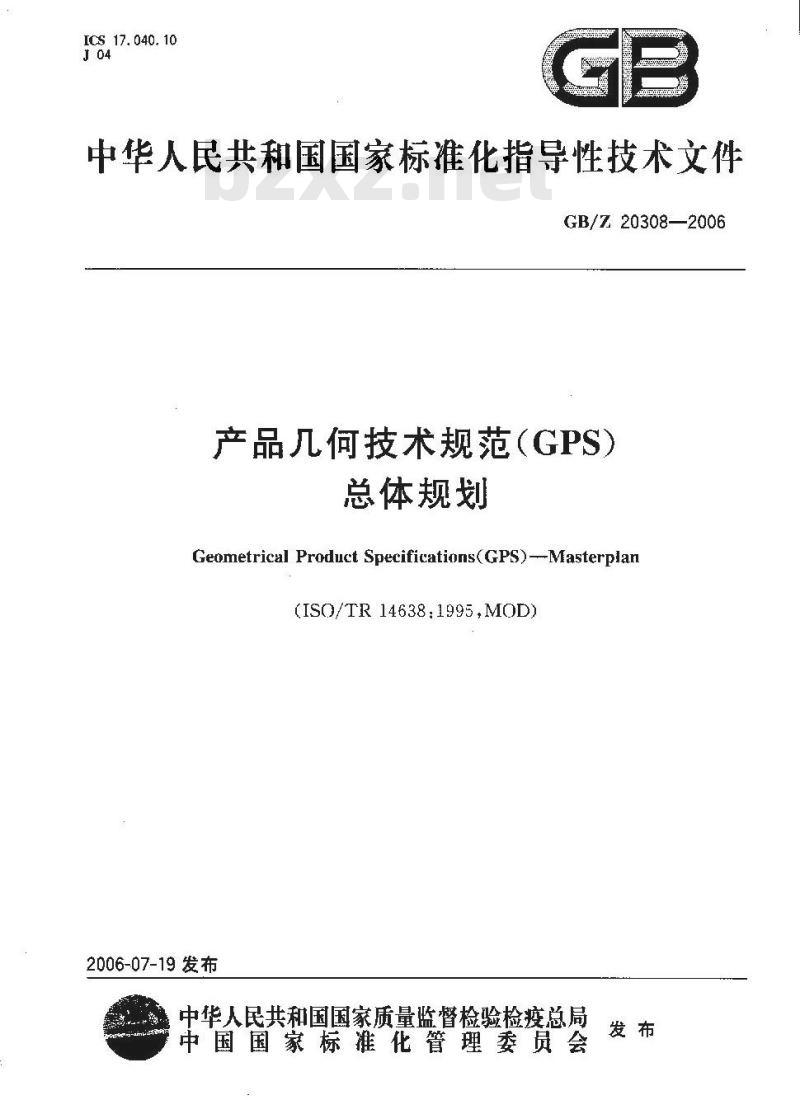

中华人民共和国国家标准化指导性技术文件GB/Z20308—2006
产品几何技术规范（GPS）
总体规划
Geometrical Product Specifications(GPS)--Masterplan(IS0/TR 14638.1995,MOD)
2006-07-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
HYTKANKAC
GB/Z 20308—2006

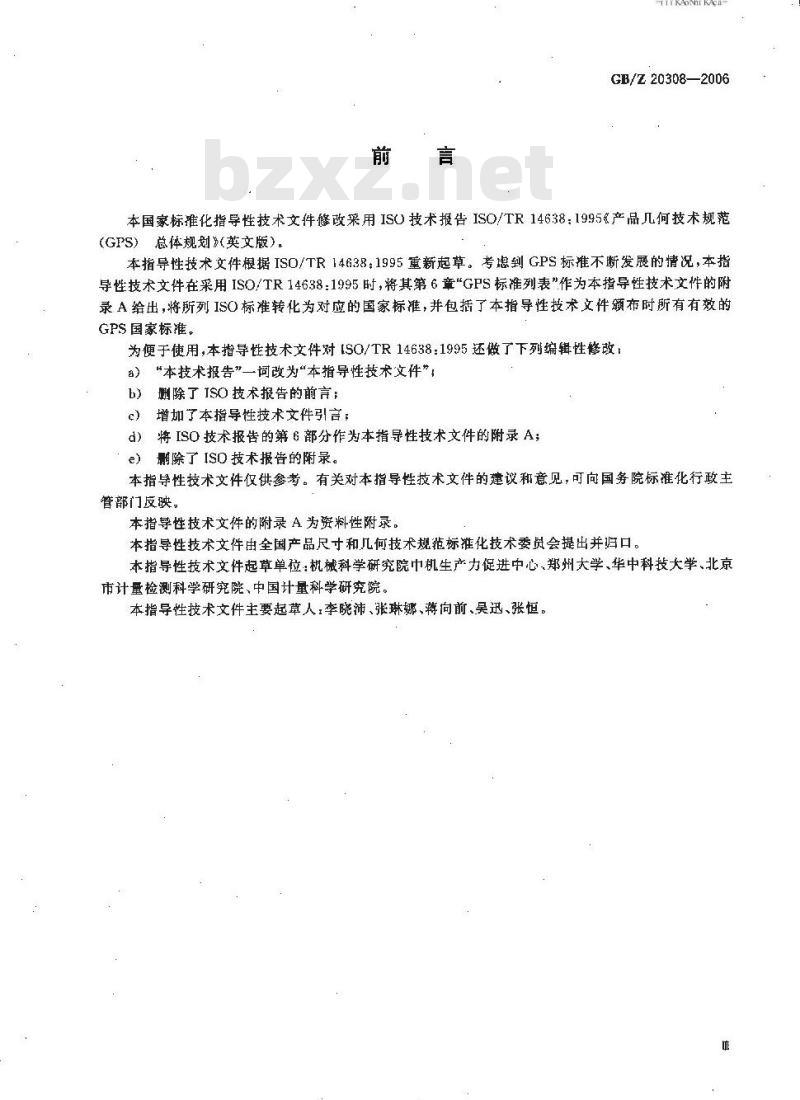

本国家标推化指导性技术文件修改采用ISO技术报告ISO/TR14638：1995《产品几何技术规范（GPS）总体规划》（英文版）。本指导性技术文件根据ISO/TR14638：1995重新起草。考虑到GPS标推不断发展的情况，本指导性技术文件在采用ISO/TR14638:1995时，将其第6章\GPS标准列表”作为本指导性技术文件的附录A给出，将所列ISO标准转化为对应的国家标准，并包括了本指导性技术文件额布时所有有效的GPS国家标准。
为便于使用，本指导性技术文件对[SO/TR14638：1995还做了下列编辑性修改a）“本技术报告”一词改为“本指导性技术文件”，b）谢除了 ISO 技术报告的前言；c）增加了本指导性技术文件引言；d）将ISO技术报告的第6部分作为本指导性技术文件的附录A；e）除了ISO技术报告的附录。
本指导性技术文件仅供参考。有关对本指导性技术文件的建议和意见，可向国务院标准化行政主管部门反映。
本指导性技术文件的附录 A 为资料性附录。本指导性技术文件由全国产品尺寸和儿何技术规范标准化技术委员会提出并归口。本指导性技术文件起草单位：机械科学研究院中机生产力促进中心、郑州大学、华中科技大学、北京市计量检测科学研究院、中国计量科学研究院。本指导性技术文件主要起草人：李晓沛、张琳娜、蒋向前、吴迅、张恒。GB/Z20308—2006

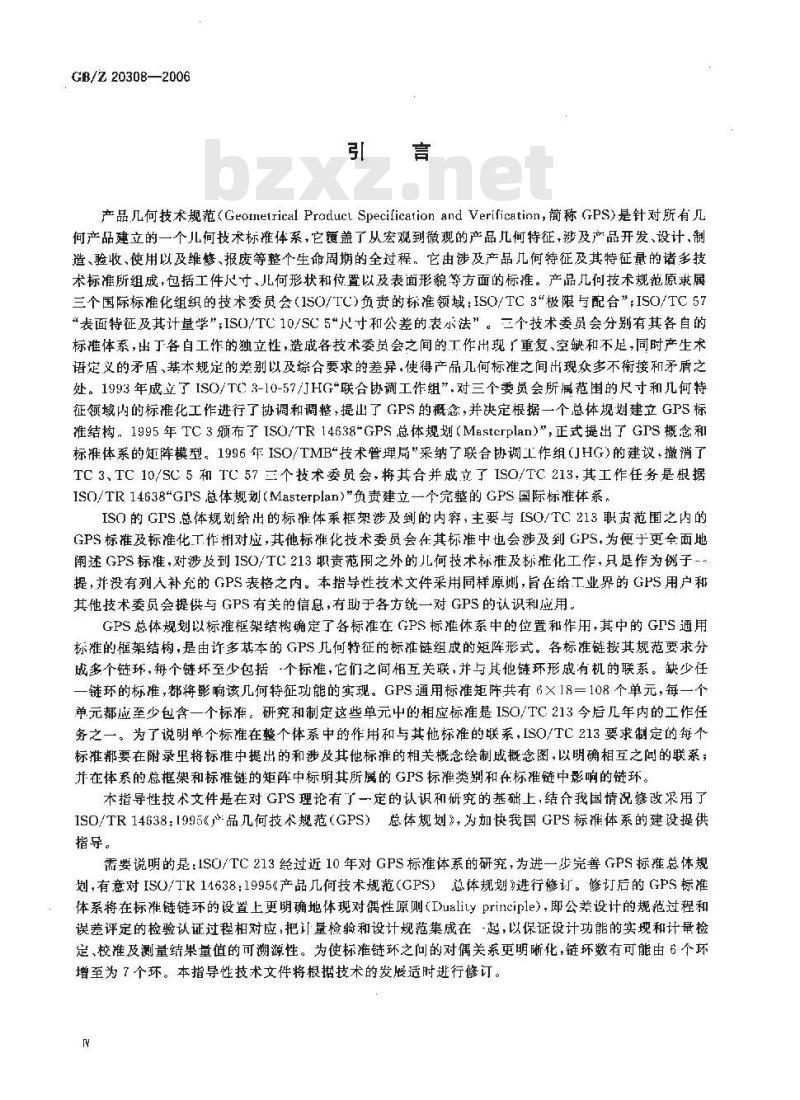

产品几何技术规范(Geoneirical Praduct Specilication and Verificatinn，简称GPS)是针对所有几何产品建立的一个儿何技术标准体系，它盖了从宏观到微观的产品几何特征，涉及产品开发、设计、制造、验收、使用以及维修、报废等整个生命周期的全过程，它由涉及产品几何特征及其特征量的诸多技术标准所组成，包括工件尺寸、儿何形状和位置以及表面形貌等方面的标推。产品儿何技术规范原隶属三个国际标准化组织的技术委员会（1SO/TC)负责的标准领域：ISO/TC3\极限与配合\；ISO/TC57“表面特征及其计量学*;ISO/TC10/SC5“凡寸和公差的表示法”。三个技术委员会分别有其各自的标准体系，出丁各自工作的独立性，造成各技术委员会之间的工作出现广重复、空缺和不足，同时产生术语定义的矛虐、基本规定的差别以及综合要求的差异，使得产品几何标准之间出现众多不衔接和矛盾之处。1993年成立了ISO/TC3-10-57/JHG*联合协调工作组”，对三个委员会所属范围的尺寸和几何特征领域内的标准化工作进行了协调和调整，提山了GPS的概念，并决定根据一个总体规划建立GPS标准结构。1995年TC3颁布了ISO/TR14638*GPS总体规划（Mastcrplan）\，正式提出了GPS概念和标准体系的矩阵模型。1996年ISO/TMB\技术管理局”采纳了联合协调工作组（JHG>的建议，撤消了TC3、TC10/SC5和TC57三个技术委员会将其合并成立了ISO/TC213.其工作任务是根据ISO/TR14638\GPS总体规划(Masterplan)\负责建立一个完整的GPS国际标准体系ISO 的 GPS总体规划给出的标雄体系框架涉及到的内穿,主要与 ISO/TC 213 职贡范围之内的GPS标准及标准化T作对应，其他标准化技术委员会在其标准中也会涉及到GPS，为便于更全面地阐述GPS标推,对涉及到ISO/TC 213职责范周之外的儿何技术标推及标推化工作，只是作为例子~提，并没有列人补充的GPS表格之内。本指导性技术文件采用同样原则，旨在给工.业界的GPS用户和其他技术委员会提供与GPS有关的信息，有助于各方统一对GPS的认识和应用。GPS 总体规划以标准框架结构确定了各标准在 GPS 标准体系中的位置和作用,其中的 GPS 通用标准的框架结构，是由许多基本的GPS儿何特征的标准链组成的矩阵形式。各标准链接其规范要求分成多个链环，每个链坏至少包括个标准，它们之间相互关联，并与其他链环形成有机的联系。缺少任一链环的标难,都将影该几何特征功能的实现。GPS通用标准矩阵共有 6×18一108 个单元,每一个单元都应至少包含一个标准。研究和制定这些单元中的相应标准是ISO/TC213今后几年内的工作任务之一。为了说明单个标准在整个体系中的作用和与其他标准的联系，ISO/TC213要求制定的每个标推都要在附录里将标准中提出的和涉及其他标准的相关概念绘制成概念图，以明确相互之间的联系；并在体系的总框架和标准链的矩阵中标明其所属的GPS标准类别和在标推链中影响的链环。本指导性技术文件是在对GPS理论有了一定的认识和研究的基础上,结合我国情况修改采用了ISO/TR14638：1995《产品几何技术规范（GPS）总体规划》，为加快我国GPS标准体系的建设提供指导。
需要说明的是：ISO/TC213经过近10年对GPS标准体系的研究，为进一步完善GPS标准总体规划，有意对ISO/TR11638:1995《产品几何技术规范（GPS）总体规划进行修订。修订后的GPS标准体系将在标准链链环的设置上更明确地体现对偶性原则（D>ualitypriticiple)，即公差设计的规范过程和误差评定的检验认证过程相对应，把计量检验和设计规范集成在-起，以保证设计功能的实现和计量检定、校准及测量结果量值的可溯源性。为使标准链环之问的对偶关系更明晰化，链环数有可能由6个坏增至为7个环。本指导性技术文件将根据技术的发展适时进行修订。范围
产品几何技术规范（GPS)
总体规划
YTKAONIKACa
GB/Z20308—2006

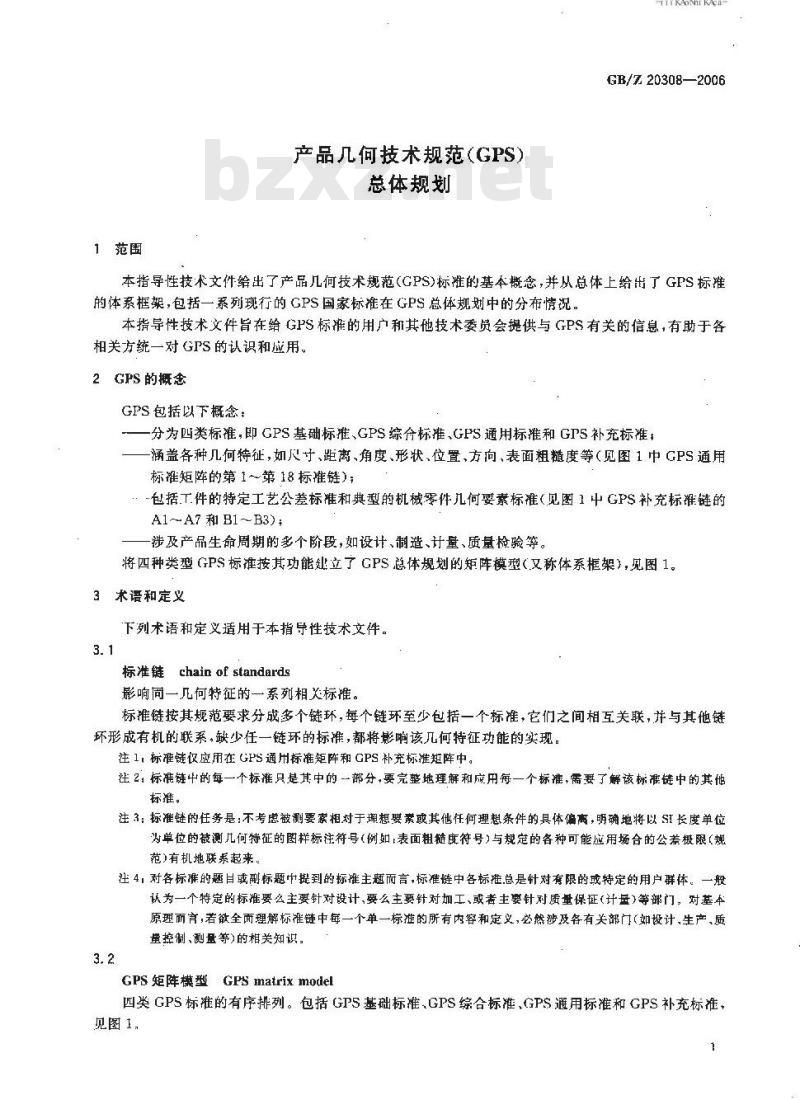

本指导性技术文件给出了产品几何技术规范(GPS)标准的基本概念，并从总体上给出了GFS标准的体系框架，包括一系列现行的GPS国家标准在GPS总体规划中的分布情说况。本指导性技术文件旨在给GPS标准的用广和其他技术委员会提供与GPS有关的信息，有助于各相关方统一对GPS的认识和应用。2GPS的概念
GPS包括以下概念：
一分为四类标准，即GPS基础标准、GPS综分标准、GPS通用标准和GPS补充标准；涵盖各种几何特征，如尺寸、距离、角度、形状、位置、方向、表面粗髓度等（见图1中GPS通用标矩阵的第1～第18标雄链）；
：“包括T件的特定工艺公差标准和典型的机械零件几何要素标准（见图1中GPS补充标准链的A1~A7和 B1～B3);
一涉及产品生命周期的影个阶段，如设计、制造、计量、质量检验等。将四种类型GPS标准按其功能建立了GPS总体规划的矩阵模型（又称体系框架)，见图1。3术语和定义
下列术语和定义适用于本指导性技术文件。3.1
标准链chain of standards
影响同一几何特征的一系列相关标推。标链按其规范要求分成多个链环，每个链环至少包括一个标准，它们之间相互关联，并与其他链坏形成有机的联系，缺少任一链环的标准，都将影响该几何特征功能的实现。注 1, 标准链仅应用在 GPS 通用标准矩阵和 GPS 补充标准矩阵中。往2：标准链中的每一个标准只是其中的一部分，要完整地理解和应用每一个标准，需要了解该标准链中的其他标。
注 3：标准链的任务是:不考虑被测要索相对于理想要素或其他任何理想条件的具体偏离，明确地将以 SI 长度单位为单位的被测何特征的图样标往符号（例如：表面粗髓度符号）与规定的各种可能应用场合的公差极限（规范)有机地联系起来、
注4，对各标准的题目或副标题中提到的标推主题而言，标准链中各标准.总是针对有限的或特定的用户群体。一般认为一个特定的标准要么主要针对设计、要么主要针对加工、或者主要针对质量保证（计量)等部门，对基本原理而言，若欲全面理解标准链中每一个单一标准的所有内容和定义，必然涉及各有关部门（如设计、生产、质控制、测量等)的相关知识。
GPS 矩阵模型GPS natrix moel
四类 GPS 标准的有序排列。包括GPS基础标准、GPS综合标准、GPS通用标准和 GPS 补充标准、见图1。
GB/Z20308—2006

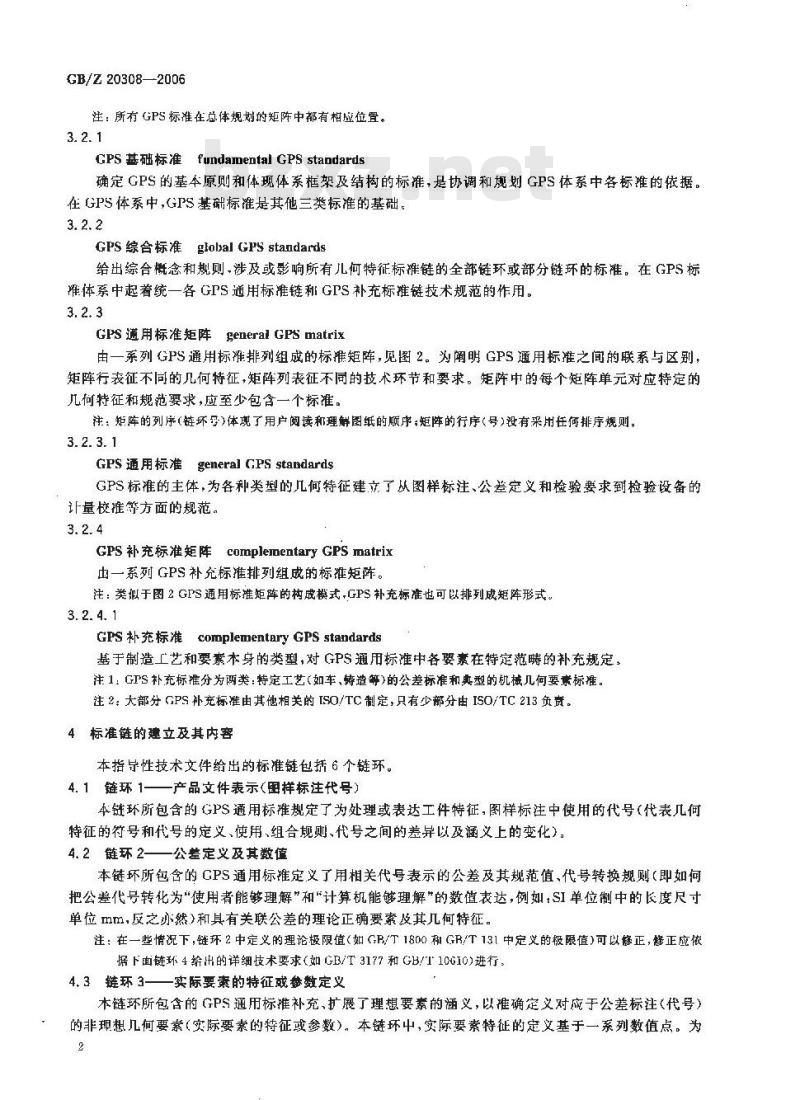

注：所有 GPS 标准在总体规划的矩阵中都有相应位置。3.2. 1
GPS 基础标准fundamental GPS standards确定GPS的基本原则和体现体系框架及结构的标准，是协调和规划GPS体系中各标准的依据。在GPS体系中，GPS基础标准是其他三类标准的基础。3. 2.2
GPS 综合标准global GPS standards给出综合概念和规则涉及或影响所有儿何特征标准链的全部链环或部分链环的标准。在GPS标准体系中起着统一各GPS通用标准链和GPS补充标准链技术规范的作用。3.2.3
GPs通用标准矩阵general GPSmatrix由一系列GPS通用标准排列组成的标推矩阵，见图2。为阐明GPS通用标准之间的联系与区别，矩阵行表征不同的几何特征，矩阵列表征不同的技术环节和要求。矩阵中的每个矩阵单元对应特定的几何特征和规范要求，应至少包含一个标准。注：短阵的列序（链坏号）体现了用户阅读和理解图纸的顺序；矩阵的行序（号）没有采用任何排序规则。3.2. 3. 1
GPS通用标准general GPS standardsGPS标准的主体，为各种类型的几何特征建立了从图样标注、公差定义和检验要求到检验设备的计量校谁等方面的规范。
GPS 补充标准矩阵complementary GPS matrix出一系列GPS补充标推排列组成的标准矩阵。注：类似于图2GPS通用标准矩阵的构成模式GPS补充标准也可以排列成矩阵形式。3. 2. 4. 1
GPS 补充标准 complementary GPS standards基于制造工艺和要素木身的类型，对GPS通用标准中各要素在特定范畴的补充规定。注1：GPS补充标准分为两类：特定工艺（如车，筹造等）的公差标准和典型的机械几何要素标准。注2：大部分GPS补充标准由其他相关的ISO/TC制定，只有少部分由ISO/TC 213负责。4标准链的建立及其内容
本指导性技术文件给出的标准链包括6个链环。4.1链环1——产品文件表示（图样标注代号）本链环所包含的GPS通用标准规定了为处理或表达工件特征，图样标注中使用的代号（代表几何特征的符号和代号的定义、使用、组合规则、代号之间的差异以及涵义上的变化）4.2链环2——公定义及其数值
本链坏所包含的CPS通用标准定义了用相关代号表示的公差及其规范值、代号转换规则（即如何把公差代号转化为“使用者能够理解”和\计算机能够理解”的数值表达，例如，SI单位制中的长度尺寸单位mm,反之亦然）和具有关联公差的理论正确要索及其几何特征。注：在一些情况下,链环2中定义的理论极限值（如GB/T1800和GR/T131中定义的极限值)可以修正，正应依据下面链环4给出的详细技术要求（如GB/T3177和GB/T10G10)进行。4.3链环3——实际要素的特征或参数定义木链环所包含的（通用标补充，扩展了理想要系的翘义，以确定义对成于公差标注（代号）的非理想几何要素（实际要素的特征或参数）。本链坏中，实际要素特征的定义基于一系列数值点。为TYTKAONKAca-
GB/Z 20308—2006
帮助使用者对定义的理解和实现计算机计算，实际要素的特征或参数应以文字描述和数学表达的方式分别子以定义。
注：由于几何要素的功能需求不同,需要对实际要索(特征或参数)和实际要素的特性进行一系列定义。在这种情况下，标准链就要在链环3，1.5.6处分解成相应代码的子标谁链，其中的一个子标准链为实际要素（特征或参数)的缺省（默认)定义，这些在本指导性技术文件中没有详细解释。4.4链环4—工件偏差评定(与公差极限比较本链环所包含的GPS通用标准在兼顾链环 2和链环3定义的同时，定义了工件偏差评定的详细要求。
注1，本链环的标准应规定如何将测盘结果和公差极限相比较的详细规则，这样方可在考虑测和检验过稳不确定度的同时，确定工件符合或不符合图样标注的儿何特征及其相关公蒙。注2：链环3中定义实标要素的无限数据点集可以通过惯例转换成有限的数据点集，在此情况下，链环1的标准规定了图样中所注 GPS 特征的约定真值。4.5链环5—测量器具
本链环所包含的GPS通用标准，描述了特定的或各种类型的测量（计量）器具，并定义了测量（计量）器具的特性。这些特性影响着测量过程及测量（计量）器具本身带来的不确定度。标准中还包括测量（计量)器具已定义特性的最大允许误差。注1：本链环可以被界定为一个或多个子标准链,也可以是通用的，以适用标准链中一个或多个实际要素的定义。注2，本链环的工作意义之一是协调测量(计量)器具的市场。4. 6链环 6——测量器具校准
本链环所包含的GPS通用标准，描述并规定了测量（计量)器具的计量、校准和校准程序，以及链环5中涉及到的测量（计量）器具特性的技术要求（最大充许误差）。5GPS领域的总体规划
图 1 所示的 GPS 总体规划(GPS矩阵模型)和图 2 所示的 GPS 通用标准矩阵指明广标准化的需求。未来的标推应在GPS总体规划(矩阵模型）下制订.并且应在附录中按图3所示明确标推在GPS矩阵模型中的位置以及与其他标准的关系。GPS 的标准化工作应遵循以下原则：a）明确性原则。各个标准链应在GPS综合标准的统一规范下，包括必要的定义和规则，以确保工件儿何特征要求在图样上奏达的难确性，唯一性。各标准链中的每一个实际要素的特征荐数都是可测量的，而且测得的特征值具有可溯源性，b）全面性原则，GPS通用标准矩阵应考虑各种可能性，以确保要素儿何特性的所有要求均可在图样上表示。这个原则影响GPS通用标准矩阵中标准的链环数。互补性原则。在GPS通用标准矩阵中，每一个独立的标推链与其他标准链是互补的，以保证c
图样上的每个要求相互独文，在出现多要求交变的情况下不会产生冲案3
GB/Z 20308—2006
GPS通用标准链
GPS综合标准
影响部分或全部的 GPS通用标难链环的GPS 标准或相关标准
GPS 通用标准矩阵
1. 有关尺寸的标准链
2.有关距离的标准链
3、有关半径的标准链
4.有关角度的标准链
5.有关线的形状的标准链(与基准无关)6.有关线的形状的标准链（与基准相关）7.有关面的形状的标准链(与基准无关)8.有关面的形状的标准链（与基准相关）9、有关方向的标准链
10．有关位置的标准链
11.有关圆跳动的标准链
12.有关全跳动的标准链
13.有关基准的标准链
14.有关轮粗髓度的标准链
15.有关轮廊被纹度的标准链
16。有关原始轮离的标准错
17. 有关表面缺陷的标准链
18.有关校边的标准链
GPS 补充标准矩阵
GPS补充标准链
A特定工艺公差标准
Al.有关机加工公差的标准链
A2.有关铸造公差的标准链
A3、有关焊接公差的标推链
A4.有关热切削公差的标准链
A5.有关塑料模其公差的标准链
A6. 有关金属有机镀层公差的标推A7.有关涂公差的标推链
B机械零件几何要素标准
，有关螺纹的标罐
B2. 有关齿轮的标准链
B3.有关花键的标雄链
图 1GPS总体规划(GPS矩阵模型)(框架）1
要素的何特征
与基推无关的线的形状
与基推相关的线的形状
与基准无关的面的形状
与基推相关的面的形状
圆跳动
全跳动
轮粗糙度
轮糜波纹度
原始轮廊
表面缺陷
产品文件
表示(图样
标注代号）
公差定义
及其数值
实际要素
的特征或
参数定义
GPS通用标准矩阵简图
GPS 综合标准
GFS通用标准
链环号
与基准无关的线形状
与基准相关的线形状
与基雄无关的面形状
与基准相关的面形状
圆跳动
全跳动
耗糙度轮廊
波教度轮廓
原始轮廊
表面缺陷
工件偏差
HYTKAONIKACa-
GB/Z20308-—2006
测虽器其
图3注明GPS标准在矩阵模型（不包括GPS补充标准）中位置的框架简图6
测画器具
GB/Z20308—2006
A.1概述
附录A
(资料性附录)
现行 :PS国家标准在 GPS 矩阵模型中的位置本指导性技术义件给出了（灿阵模型，本附录列H『对成IS)/TC213范围的（PS国家标准其的化置只涉及（PS基础准、PS综合准和（通用标准，它包括了本皆导性技术文传额布时现行的GS国家标滩，显示山「端要填补的国家标准空白。A.2GPS标准列表
表A1显示了现行《PS回家标准在（PS矩阵模型中的分布肾况（个包括（PS补充标准），这些标准用H（3/T的发布顺序号表求。不是G3/T的其他标准或规总写出代号和发布顺序号。表 A,1现行GPS国家标准在 GPS矩阵模型中的分布药
JJ3 11G1, JJF 1053 :8776, 16892. 18779. 1 - 18779. 2, [8780. 1--18780, 2. 9765CE
电：5
要素的几何
*80807 2/515)
角度（以度
对单笠，
茎游关
的线的形激
产品文伴
16671.1802
1 334.15751
1:82,11$4-
公差定义
及其数值
1803.4，
1805,1801.
11667:-1804.
#847,18773
11331.1881
1182.17852
17352.16271
:667..1:x+
实际要蒙的
特征或参数
3177.1858,
-8780.1--..
:6671.5371
-2330,15753
:6(71,7231
18779. : -
18779, 1
18:79. 1.-
测量帮具
3177, 1937.
16857. 1--
16857. 4~-
16e57, 4.
16857. 1~.
16857. 4..
15857.1--
16857: 4~
1657, 6
113362 7235
1038, 4380: 15857.2.
[5857.4~-
18773. 1--
la77. 1 -
1877.. 1.-
177-. 1 -
6t3+*80807 2910
表A1（）
YTKAONTKAca-
GB/Z 20308—200Gbzxz.net
JJF 113.. JIF -051: -8776: 16592, 15779. 1---S770.2, -8750.1~-18780.2. 19765483
要素的，何
与球准有美
的的形状
与准无关
的凸的形状
考基游有关
的而的形状
医跳动
全跳幼
基准轮廊
产引文件
1187.17852
公差定义段
其数值
11637852
实际要系的
时征或象数
157802
1182, 16892./1182, 1/832. 18780. 115754.
78:2.15754.
:6671.11$4
1ta71.1184
-78:2.1e751
17652.167-2
:182.1t371.
7373,1.81
1182.16971.
13319.17773
1637:13S31
妞糙皮轮廊
1182.17773.
16571..18:
11S2.13312.
17773.1667.
13780. 2.
115671
1st8o. 1.
17851.1667:
13777.8618.
13778. 1.
1C31.:24:2.
13775, 2,3583
工件偏差
-1336.15:8.
-1337.19:8.
.8779.1--
0618, 18777.
测量器目
[8837.1--
.6877. 1--
.6857.2,
16857.{.-
[385?. 1--
15857.2，
13857. 4-..
I8837. 1 -
15857. 4--:
15857. 1--
16253. 4--
11110.18618,
6382,18777
测最据其
18779. 1-
.8779.2
:8779. 1.-
18731. 1 -.
18770. 1-
13770.1--
606?. 1:600.
19:37. 1-
GB/Z 20308—2006
表A.1（欲）
-21-442E1
JIF 1101. JJF 2050, 18773. -68F2. 18779. 1~-1877D.2, 18780.1--:8787, 3, 1-76:a
so20e 7/a9
双素的小何
波纹瘦轮廊
表面决陷
“品义伴
公益定文技
其效值
1877.-818.
实际要素的
打征或容数
18727.:8618
工件端差
10613.18418.
1577s. 1~
温母真
6062.:5737
6352.-377
测量器只
18779. 1-
6652.1638,
[5uh7. -
sc62. 1u6.
Isrrt. I:
