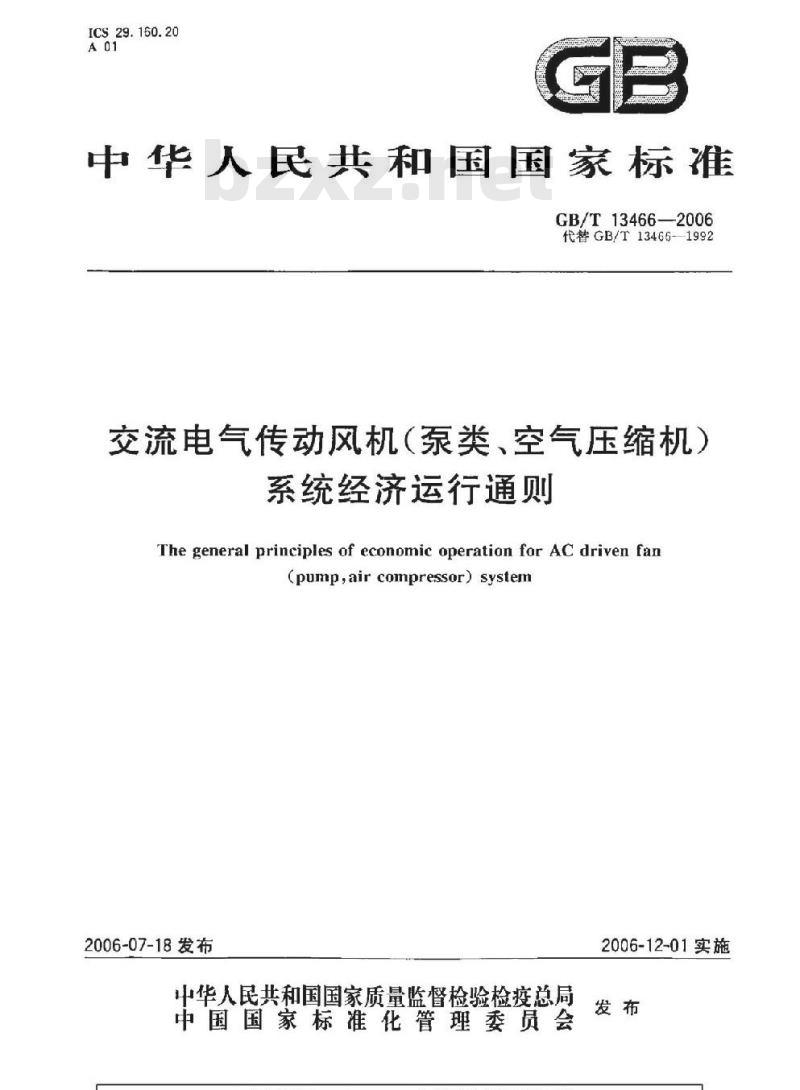

【国家标准(GB)】 交流电气传动风机(泵类、空气压缩机)系统经济运行通则

ICS29.160.20
中华人民共和国国家标准
GB/T13466—2006
代替GB/T13466-1992
交流电气传动风机（泵类、空气压缩机）系统经济运行通则
The general principles of economic operation for AC driven fan(pump,aircompressor)system
2006-07-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-12-01实施
GB/T13466--2006
本标推代替GB/T13466一1992交流电气传动风机（泵类、压缩机）系统经济运行通则》。本标准与GB/T13466—1992相比主要变化如下：本标准名称改为《交流电气传动风机（泵类、空气压缩机）系统经济运行通则》：标准技术要求的内容有较大改动，引用标准也有相应改变；由于标准内容的调整，删除了一些术语，并新增补了一些术语；在原标准基本要求的基础上，将系统经济运行的基本要求分为对机组的要求、对管网的要求。对系统的要求和系统经济运行管理四部分；一在判别与评价方法中，分为对机组设备、对机组运行、对管网运行和对工质使用的判别与评价。将原“机组额定效率”改为“风机（泵类）机组额定效率”，原“系统电能利用率”改为“风机（泵类）机组运行效率”，其计算公式均适用另外增补“空气压缩机系统管网泄漏率”的计算；在标准最后增补一章“系统经济运行测试方法”，规定了测试条件、测量仪器仪表要求、测量方法和测试数据处理。
本标准由全国能源基础与管理标准化技术委员会提出。本标准由全国能源基础与管理标准化技本委员会合理用电分技术委员会（SAC/TC20归口。本标准起草单位：中国标准化研究院、国家发展改革委员会能源研究所、中国建筑科学研究院、机械工业节能中心。
本标准主要起草人：翟克俊、赵跃进，辛定国，李先瑞、张新、陶毅、刘英洲。并标准于1992年首次发布，本次为第一次修订。范围

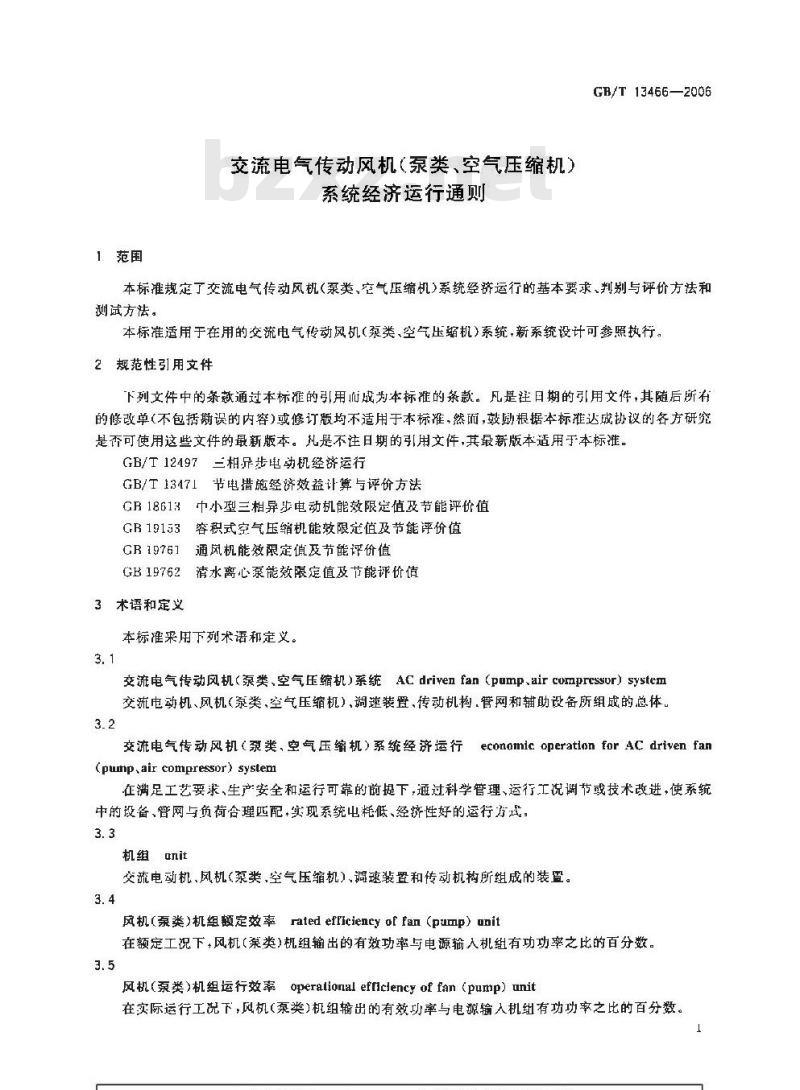

交流电气传动风机（泵类、空气压缩机）系统经济运行通则
GB/T 13466—2006
本标准规定了交流电气传动风机（泵类、空气压缩机）系统经济运行的基本要求、判别与评价方法和测试方法。
本标准适用于在用的交流电气传动风机(泵类、空气压缩机)系统，新系统设计可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用心成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单(不包括谢误的内容)或修订版均不适用于本标准，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。乱是不注日期的引用文件，其最新版本适用于本标准。GB/T12497二相异步电动机经济运行GB/T13471节电措施经济效益计算与评价方法GR18613中小型三相异步电动机能效限定值及节能评价值GR19153容积式气压缩机能效限定值及节能评价值通风机能效限定值及节能评价值GR19761
GB19762清水离心泵能效限定值及节能评价值3术语和定义
本标采用下列术语和定义。
交流电气传动风机（泵类、空气压缩机）系统ACdrivenfan（pump、aircompressor）system交流电动机、风机（泵类、空气压缩机），调速装置、传动机构.管网和辅助设备所组成的总体3.2
交流电气传动风机(泵类,空气压缩机)系统经济运行econamic operation for AC driven fan(pump,air compressor) system在满足工艾要求，生产安全和运行可靠的前提下，通过科学管理、运行工说调节或技术改进，使系统中的设备，管网与负荷合理匹配，实现系统电耗低、经济性好的运行方式3.3
机组nit
交流电动机，风机（泵类，空气压缩机），调速装置和传动机构所组成的装置。3. 4
风机（泵类）机组额定效率ratedeficiencyoffan（pump）unit在额定工况下，风机(泵类)机组输出的有效功率与电源箍人机组有功功率之比的百分数。3.5
风机（泵类）机组运行效率operalionalefficiencyoffan（pump）unit在实际运行工说下，风机（泵类)机组输出的有效功率与电源输入机纽有功功率之比的百分数。..comGB/T 13466—2006

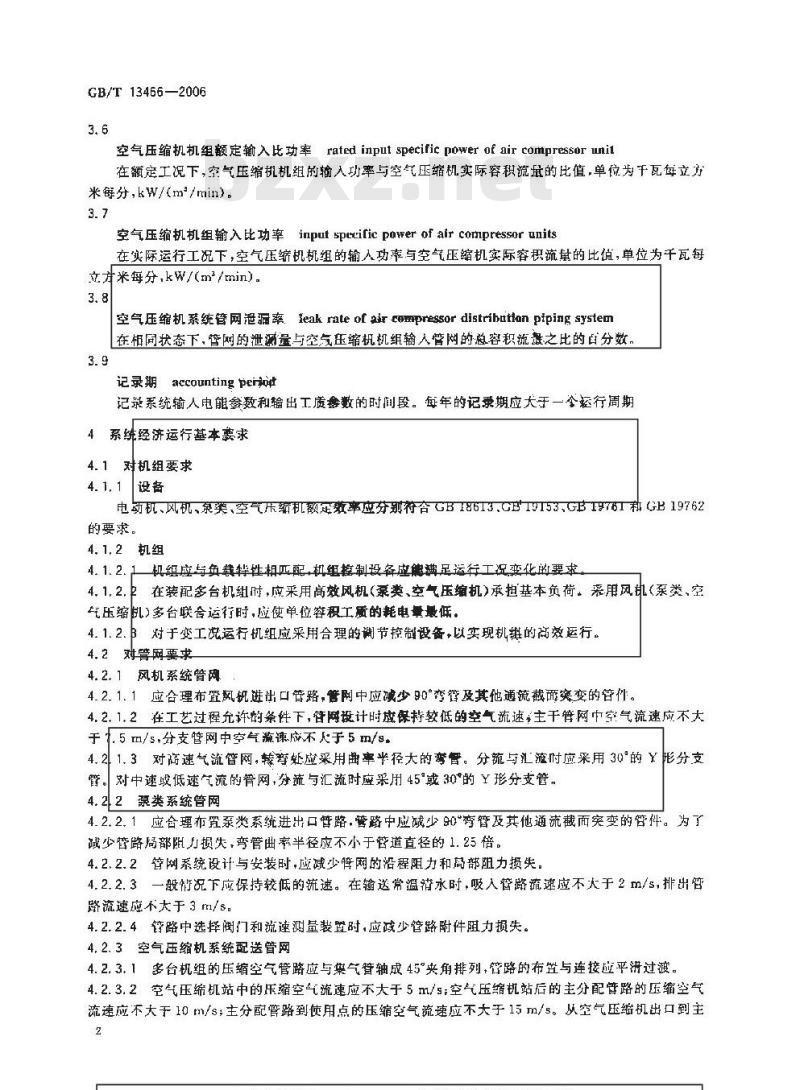

空气压缩机机组额定输入比功率rated input specific power of air compressor unil在额定工说下，空气压缩机机组的输人功率与空气压缩机实际容积流量的比值，单位为干瓦每立方米每分，kW/(m/min)。
空气压缩机机组输入比功率input specitic power ofaircornpressorunits在实际运行工况下，空气压缩机机组的输人功牵与空气压缩机实际容积流量的比值，单位为千瓦每立才米每分,kw/(m/min).
空气压缩机系统管网泄漏率leakrateofaimpressordistribnitlanpipingsystem在相同状态下，皆网的泄酒量与空气压缩机机组输人管网的总容积流盘之比的白分数。3. 9
记录期accountingperiot
记录系统输人电能参数和输出工质参数的时间段。每年的记录期应大于一全题行周期4系统经济运行基本囊求
4.1对机组要求
4. 1, 1 1
电动机、风机、录美、空气乐缩机额定效率应芬别符合GB18613.GB19153、GB19761利GB19762的要求。
4.1.2机组
4. 1.2.1机组应与负载特性相匹配,机组控制设备应能满足运行工况变化的要求4.1.2.2在装配多台机组时，应采用高效风机（泵类、空气压缩机）承担基本负荷，采用风机（泵类、空气压缩乱)多台联合运行时，应使单位容积工质的耗电量最低。4.1.2.β对于变工说运行机组应来用合理的调节控制设备，以实现机料的商效运行。4.2对管网要求
4.2.1风机系统管障
4.2.1.1应合理布置风钒避出口管路,管网中应减少90°弯管及其他通流截突变的管件。4.2.1.2在工艺过程允许的条件下，网设计时放保持较低的空气流速，主干管网巾空气流速应不大于1. 5 m/s,分支管网中空气流速应不人于5 m/s4.21.3对高速气流管网,转率应采用曲率半径大的弯暂。分流与汇流时应采用30的Y形分支管。对中速或低速气流的管网,分流与汇流时应采用45°或30°的Y形分支管。4.22泵类系统管网
4.2.2.1应合理布置泵类系统进出口路，管路中脏减少90聋管及其他通流截而突变的管件。为了减少管路局部阻勺损失，弯管曲率半径应不小于管道直径的1.25倍。4.2.2.2管网系统设计与安装时,应减少臀网的沿程阻力和高部阻力损失。4.2.2.3一般情况下应保持较低的流速。在输送常温猜水时，吸人管路流速应不大于2 m/s,排出管路流速应不大于 3 rm/ s。
4.2.2.4管路中选择阀门和流连测量置时，应减少管路附件阻力损失。4.2、3空气压缩机系统配送管网4.2.3.1多台机组的压缩空气管路应与策气管轴成45\类角排列，管路的布置与连接应平过渡。4.2.3.2空气玉缔机站中的压缩空气流速应不大于5m/s;空气压缩机站后的主分配管路的压缩空气流速应不大于10m/s；主分配管路到使用点的压缩空气流速应不大于15m/s。从空气压缩机出口到主2

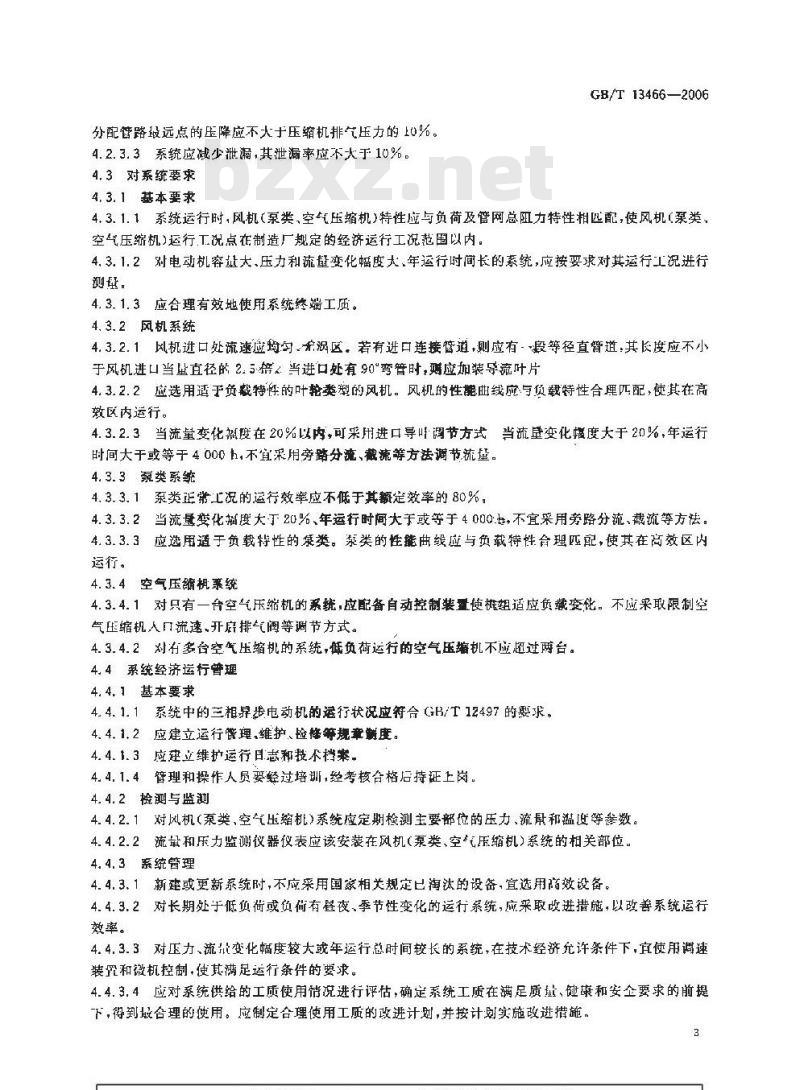

..com分配管路最远点的压降应不大于压缩机排气压力的上0%。4.2.3.3系统应减少無漏，其泄漏率应不大于10%。4.3对系统要求
4.3.1基本要求
GB/T 13466—2006
4.3.1.1系统运行时，风机(泵类，空气压缩机)特性应与负荷及管网总阻力特性相匹配，使风机(泵类空气压缔机)运行工况点制造广规定的经济运行工况范围以内4.3.1.2对电动机容量大、压力利流量变化幅度大，年运行时间长的系统，应按要求对其运行工况进行测蛋。
4. 3.1. 3应合理有效地使用系统终端工质。4. 3.2风机系统
4.3.2.1风机进口处流速应均匀，余涡区。若有进口连接管道，则应有-段等径直臂道，其长度应不小于风机进口当量直径的2.5·带<当进口处有90°弯管时，贿应加装导流叶片4.3.2.2应选用适于负裁特性的叶轮类塑的风机。风机的性能曲线应与负载特性合厘匹配，使其在高效区内运行。
4.3.2.3当流量变化摄度在20%以内，可采用进口导叶调节方式当流壁变化度大于20%，年运行时间大于或等于4 000h,不宜采用旁路分流、截流等方法调节流量。4. 3.3泵类系统
4. 3. 3. 1泵类正常工况的运行效率应不低于其额定效率的 80%,4.3.3.2当流量变化摘度大丁20%、年运行时间大手或等于4000.女，不宜采用旁路分流、截流等方法。4.3.3.3应选用适于负载特性的象类。类的性能曲线应与负载特性台理匹配，使其在高效区内运行。
4.3.4空气压缩机系统
4.3.4.1对只有一台空气压缩机的系统，配备自动控制装量使桩塑适应负裁变化。不应采取限制空气压缩机人口流速,开底排气阀等调节方式。4.3.4.2对有多台空气压缩机的系统，低负荷运行的空气压缩机不应超过两台。4.4系统经济运行普理
4.4.1基本要求
4. 4.1. 1系统中的三相异步电动机的港行状况应符合GB/T 12497的要求。4.4.1.2应建立运行管理维护、检等规章制度。4.4.1.3应垫立维扩运行日志和我小程率，4. 4. 1. 4管理和操作人员要经过培训,经考核合格后持证上岗。4.4.2检测与监测
4.4.2.1对风机(泵类、空气压缩机)系统应定期检测主要部位的压力、流影和温度等参数。4.4.2.2流量和压力监测仪器仪表应该安装在风机(泵类、空压缩机)系统的相关部位。4. 4.3系统管理
4.4.3.1新建或更新系统时，不应采用国家相关规定已淘汰的设备，宜选用高效设备。4.4.3.2对长期处于低负荷或负荷有叠夜、季节性变化的运行系统，应采取收进措施，以改善系统运行效率。
4.4.3.3对压力、流批变化幅度较大或年运行总时间较长的系统，在技术经济允许条件下，宜使用调速装军和微机控制.使其满足运行条件的要求。4.4.3.4应对系统供给的工质使用情况进行评估，确定系统工质在满足质量、健康和安企要求的前提下，得到最合理的使用。应制定合理使用工质的改进计划，并按计划实施改进措施，3
..comGB/T 13466—2006
4.4.4系统的更新与改进
4.4.4.1对未达到经济运行要求的系统，应组织技术专家对其进行诊断，并做出评估报告。报告内容应包括系统及运行概况、检测方法与数据分析.预防及管理措施，提商能效的改进措施等。报告应保存年以上。实施改进措施后，应对改进效果进行检测，提供检测报告。4. 4. 4. 2风机(泵类,气压缩机)系统更新改进时,应按 GB/T 13471 规定进行经济效益评价。系统经济运行的判别与评价方法5
系统经济运行计算判别程序
计算步骤
按5.2. 1条对使用中的机组额定效率进行计算；按 5. 2. 2 条对使用中的机组运行效率进行计算;）
按5.2.3条对空气压缩机系统管网泄漏率进行计算。5. 1.2
判别程序
第一步,按 5. 3条对机组设备进行判别；b
第二步，接5.4亲对机组运行进行判别C
第三步，按5.5条对管网运行进行判别；第四步，按 5. 6 条对系统运行进行判别。当以上每一步出现不符合经济运行情况时，应查找原因，提出改进方案，并在实施改进措施达到本标准要求后，再进行下一步判别。5.2计算
5. 2. 1风机(泵类)机组额定效率计算公式见式(1)
式中：
机组额定效率,%
额定状态下,风机(泵类)机组输出的有效功率,单位为于瓦(kW)额定状态下，电源输人机组的有功功率，单位为于瓦（kW)。风机（泵类)机组额定效率也可用式(2)的简化公式计算：The e Poe + ne,+ Tre+ PFr
式中：
电动机额定效率，%，
传动机构效率，%：
调速装昏额定效率，%；
风机(泵类)额定效率，%。
往，以上效率均为生产商给出的额定效率，5. 2. 2 风机(泵类)机组运行效率计算公式见式（3)：
.（2)
武中：
GB/T 13466—2006
——记录期内机组总的平与运行效率，%；Py—记录期机组在第i种负荷下运行时，风机或系输出的有效功率，单位为于瓦（kW)：ti—记录期机组在第：种负荷下的运行时间，单位为小时(h)；W：记录期机组在第i种负荷下运行时，电源输入机组的电能量，单位为千瓦时（kW+h），n记录期内的负荷变化次数。
对于多台风机（泵类）机组，应使用容积流量加权计算平均运行效率5.2.3空气压缩机系统普网泄漏率计算公式见式（4）：
式中：
.-—系统管网泄漏率,%
Q-一空气压缩机组输人管网的总穿积流量，单位为立方米每分(m/min)；Qi-一换算到与输入总容积流最相同状态下的管网泄漏量，单位为立方米每分（t/min），Q = Q: - Q,
Q，.一管网输出的总容积流量，单位为立方米每分(rm /min)。5.3对机组设备判别与评价
.+**( 4 )
风机（泵类、空气压缩机>机组设备的额定效率大丁或等于GB18613、GB19153，GB19761和GB19762中规定的能效限定值，则认定机组设备的选型符合系统经济运行要求；机组设备的额定效率小于GI318613G319153、GB19761和GB19762中规定的能效限定值，则认定机组设备的选型不符合系统经济运行要求。
5.4对机组运行判别与评价
5.4.1风机(泵类）机组
5.4.1.1记录期内实测的机组效率与机组的额定效率相比，其比值大于0.85，则认定机组运行经济；其比值为0，70一-0.85，则认定机组运行合理其此值小0，70，则认定机组运行不经济。5.4.1.2如果机组的效率不同.应用容积流如权平均效率作为判别指标。5.4.2空气压缩机机组
54.2.1在压力和流量满负荷的条件下，当实测比功率小于或等干GB19153规定的节能评价值，则认定机组运行经济：当实测比功率小于或等于GB19153规的能效限定值，则认定机组运行合理；当实测比功率大于GB19153规定的能效限定值，测认定机组运行不经济，5.4.2.2有多台压缩机的系统中,应同时满足4.3.1. 2的要求，否则认定机组运行不经济。5.5对管网运行判别与评价
5.5.1风机系统管网
5.5.1.1应保持管网的清洁和部件的有效性，任何过谜或控制装置的压力损失应在厂家规定的范围内，
5.5.1.2若系统的调节部件失灵或其他零部件不能正常工作，系统连接处有明显泄端内认定管网运行不经济。
5.5.2泵类系统管网www.bzxz.net
5.5.2.1若系统中存在不能正常工作的阀门或其他部件，则认定管网运行不经济。5.5.2.2任何安装在管网中的热交换器过滤或控制装置，若其压力损失超出厂家规定的范围，应加以清洗或更换+否则认定管网运行不经济。5
..comGB/T 13466—2006
5.5.3空气压缩机系统管网
5.5.3.1分配管路中署存在不能正常工作或开放型的排气孔、废弃的部件，在没有受到管路中阀门或节流部件隔离时，若引起的压降大于空气压缩机排出压力的6%，则认定管网运行不经济。5.5.3.2应在记录期内进行泄测试。对于压缩空气分配网及捐关部件，泄满率大于总容积流量10%，认定實网运行不经济；泄漏率在5%一10%之间，认定管网运行合理；泄漏率小于5%，则认定普网运行经辞，
5.5.3.3在记录期内，若无法对设备进行泄漏测试时，应采取管网维护管理措施，在管理文件中应规定具体的泄漏检查、维护程序和对泄滞点进行标识。应在每个月内对空气压缩机管网泄漏及维修情况进行监督检查，并对其进行记录。若符合普理文件规定要求的，则认定管网运行经济；对于不按理文件要求执行的，则认定替网运行不经济。5. 电对系统运行判别与评价
系统所有机组和系统管网同时达到 5. 4 和 5.5 规定的经济运行要求,则认定系统运行经济；系统所有机组和系统管网其中有达到5.4和5.5规定的运行合理，并没有运行不经济项时，则认定系统运行合理：系统所有机组和系统管网有一项被判定为运行不经济则认定系统运行不经济。6
系统经济运行测试方法
测试条件
测试应在风机(泵类，空气压缩机)系统正常运行条件下进行测童仪器仪表要求
a）有功电能表的准确度应不低于1.5级b）有功功率表的推确度应不低于1.0级；c)压力表的准确度应不低于1. 0级，dp
流量计的准确度应不低于1.5级；转速表的准确度应不低于0. 25级。测量仪器仪表应根据相应的标准或规程进行校准。6. 3测量方法
在进行风机（泵类.空气压缩机）系统测试之前，应收集并核对设备原始技术数据和运行数据。a)
记录期内风机（泵类）系统宜用在线测利记录数据方法，空气压缩机系统应采用在线b)i
测量。
c）主要测点包括风机（泵类)逊出口、主分配管路、系统元件的进出口等，d）对没有安装在线测量仪器仪表的风机（泵类）系统，测量的间隔应反映系统负荷变化规胖。6.
谢试数据处理
测试后,应按照5.2的规定进行计算，并根据5.6的要求对系统运行状况进行判别与评价。6
