【国家标准(GB)】 石油沥青脆点测定法 弗拉斯法

ICS75.080
中华人民共和国国家标准
GB/T4510--2006
代替GB/T4510—1984
石油沥青脆点测定法
弗拉斯法
Test method for determination of breaking point of bitumen-Fraass method
061214000194
2006-01-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-10-01实施
GB/T 4510—2006
本标准修改采用英国石油学会标准IP80/87《石油沥青脆点测定法（弗拉斯法）》（英文版）。本标准根据1P80/87重新起草。
为『更适应我国国情，本标谁在采用IP80/87时进行了修改。本标准与 IP 80/87的主要差异如下：简化了对样品处理的要求，
对试验步骤进行了适当的修改。本标准代替GB/T4510—1984《石油沥青脆点测定法》。本标准与GB/T 4510—1984的主要差异如下：增加了对样品处理的要求：
增加了固定加热板的制片要求和压片机的制片要求；-增加了膜片制备完成后重新称量的要求试验前膜片在室温下的静置时间由\30分钟至4小时”改为\1h～~4h\；一增加广“每次测定都必须使工业乙醇或丙酮温度问升到试验初始温度”的要求。本标推由中国石油化工集团公司提出。本标雅由石油大学(华东)重质油研究所技术归口。本标准起草单位：齐会石化公司胜利炼油厂。本标雅主要起草人：刘慧辙，张光庆,张田英。本标准1984年首次发布。
1范围
石油沥青脆点测定法
弗拉斯法
1.1本标准适用于测定石油沥青被冷却和弯曲而脆裂的温度、1.2本标准适用于道路石油沥青和建筑石油沥青。注：本标准也适用于改性沥青，但本标准的精密度要求不适用于此类沥青。GB/T4510-—2006
1.3本标准没有规定有关安全方面的问题，如果需要，使用者有责任在使用前制定出适当的人身安全防护措施。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 514
石油产品试验用液体温度计技术条件3方法概要和定多
涂有试样的平直薄钢片在规定条件和连续递减的温度下被弯曲，直至沥青涂层出现裂纹为止。沥的温度即为石油沥青的脆点。
青涂层出现裂纹时
4仪器与材料
4.1弯曲器
所示，由两个同心圆管6组成，它们由硬质玻璃或陶瓷等绝缘材料制成，在每一圆管如图1和图2所
的下端牢固地装上钢夹钳7。位于两夹钳之间的内管部分，留出一狭缝，以便固定在内管内的温度计的水银球露出。同心圆两管人端装置一个带有摇把的机械升降器。转动摇把1，可以使内管相对于外管上下移动，从而改变两夹钳之间的距离，夹钳之间的最大距离为39.9mm士0.1mm。摇把转动10～12圈能使两夹钳之间的距离缩短3.5mm士0.2mm。4.2薄钢片
具有弹性的钢片（材质为70号弹簧钢或其他类似型号），重复弯曲不变形，长41mm士0.05mm，宽20mm士0.2mm，厚0.15mm士0.02mm，不用时必须展平且不能生锈。4.3冷却装置
包括一个大试管4（内径35mm，长210mm），该试管借助于橡皮塞3偏轴地被固定在另一个较大的试管5（内径55mm，长200mm）内，橡皮塞3上带有一个小漏斗9。大试管5用橡皮塞或软木塞固定在外圆柱玻璃筒8上。试管4和圆柱筒8内盛有少量的氯化钙或硅胶，弯曲器用橡皮塞2固定在试管4内。试管5和圆柱筒8可以用一个尺寸合适的末镀银的真空瓶代替。1
GB/T4510—2006

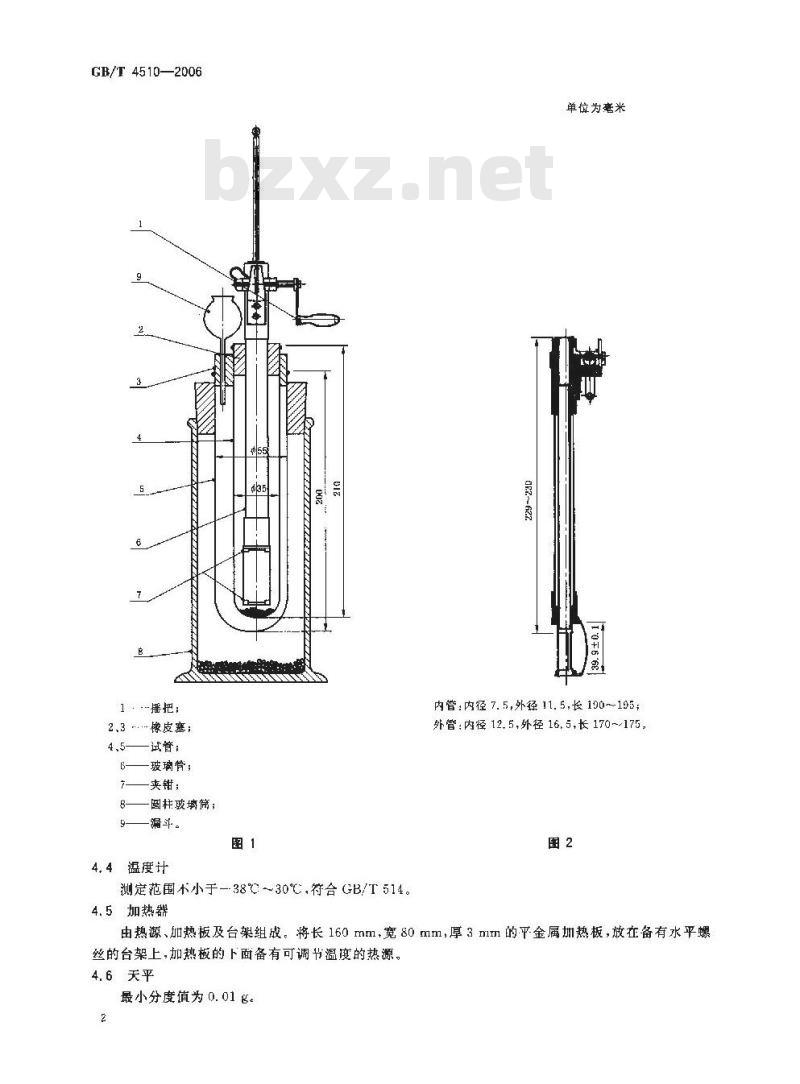

1摇把：
2.3像皮塞;
4,5——试管;
6—玻璃管;
夹钳；
国柱玻璃篇；
漏斗。
4,4温度计
测定范围不小于—38℃～30℃，符合GB/T514。4.5加热器
单位为毫米
内管：内径7.5,外径11.5,长190~105外管：内径12.5,外径16,5,长170~175图2
由热源、加热板及台架组成。将长 160 mm,宽 80 mm:厚3 m1m的平金属加热板，放在备有水平螺丝的台架上，加热板的下面备有可调节温度的热源。4.6天平
最小分度值为0.01g。
4.7瓷Ⅲ或金属血。
筛孔为0.3mm~0.6mm的金属网。
4.9干冰或其他冷却剂。
4.10工业乙醇或丙酮。
5样品处理
GB/T 4510--2006
处理样品时，最重要的一点是不要使试样过热。除非特殊情况，试样只能加热一次。试样的制备应遵循以下原则：样品在试样制备过程中不发生老化分解等性质变化，以免影响试验结果，试样应充分流动，以保证试样中气泡最少。
样品加热时，应选择适当的加热温度。对于道路石油沥青和软化点低于80℃的建筑石油沥青，加热温度应高于估计软化点的80℃～90℃；对于软化点高于80℃的建筑石油沥青，如不能精确确定加热温度，应加热到试样中无气泡的最低温度，任何情况下试样的加热温度都不得超过其软化点的120℃。加热时间以样品充分流动为宜，加热过程中不断揽拌样品，避免局部过热。当试样中含水时，不断搅拌直到除去水分。当样品中含杂质时，用筛过滤。6试验步骤
6.1清活足够的薄钢片，再将薄钢片下燥后进行称量，不能使用弯曲和锈蚀的薄钢片。6.2在清洁的、已知质量的薄钢片上，称取0.40名士0.01g的试样。将薄钢片放在加热板上慢慢热，当试样刚刚流动时，用镊子夹住加热板前后左右摆动，直至薄钢片上完全涂上试样，对高软化点的试样或使用固定加热板时，可用干净的细针展开或用玻璃纸隔开按压等方式使薄钢片上完全涂上试样，并去除气泡，薄钢片在加热板上加热，最终获得光滑膜片-加热时间不宜过长；如果仪器附有特殊的压片设备时，可将压制好的试样片贴在薄钢片上，并加微热，使之与薄钢片很好地粘结起来。将制备好的膜片冷却至室温后重新进行称量，试样质量与要求应相符，否则此膜片不准使用。6.3至少准备3张光滑、均勾无裂痕的膜片，在室温下静置1h～4h，并且保护膜片不沾染灰尘。6.4在试管5中注人工业乙醇或丙酮，注入量约为试管空间的一半。稍稍弯曲膜片将它放在弯曲器两夹钳之间，并将弯曲器装在试管4中。6.5通过漏斗将干冰加到工业乙醇或丙酮中，控制加人速度.使温度每分钟下降1℃。当温度达到预计脆点以上至少10℃时，开始以每秒钟1转的速度转动播把，直至夹钳距离缩短3.5mm士0.2mm为止，同时观察膜片上试样有无裂缝，然后以相同的速度转回。如此操作使膜片每分钟弯曲一次，6.6当膜片鸾曲时，出现一条或多条裂缝时的温度即为试样的脆点。6.7试样至少进行三次重复测定，每次测定都必须便工业乙醇或丙酮温度回升到试验初始温度。7 计算和报告
试样三次测定结果的最大值和最小值的差数应在3℃以内，计算三次测定结果的算术平均值，取至整数报告试样的脆点。
8精密度（95%置信度）
8. 1 量性
同一操作者两次试验结果之差不超过2℃，8.2再现性
替不规定。
GB/T4510-2006
中华人民共和国
国家标准
石油沥青脆点测定法
弗拉斯法
GB/T 451C--2C06
中国标准出版社出版发行
北京复兴门外三单河北街16号
邮政编码：100045
网址 www, spc. net, cn
电话：6852394668517548
中国标准出版社森皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数7千字2006 年 11 月第一版 2006 年 11 月第 次印刷书号：155066·1-28289定价8.00元由本社发行中心调换
如有印装差错www.bzxz.net
版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
