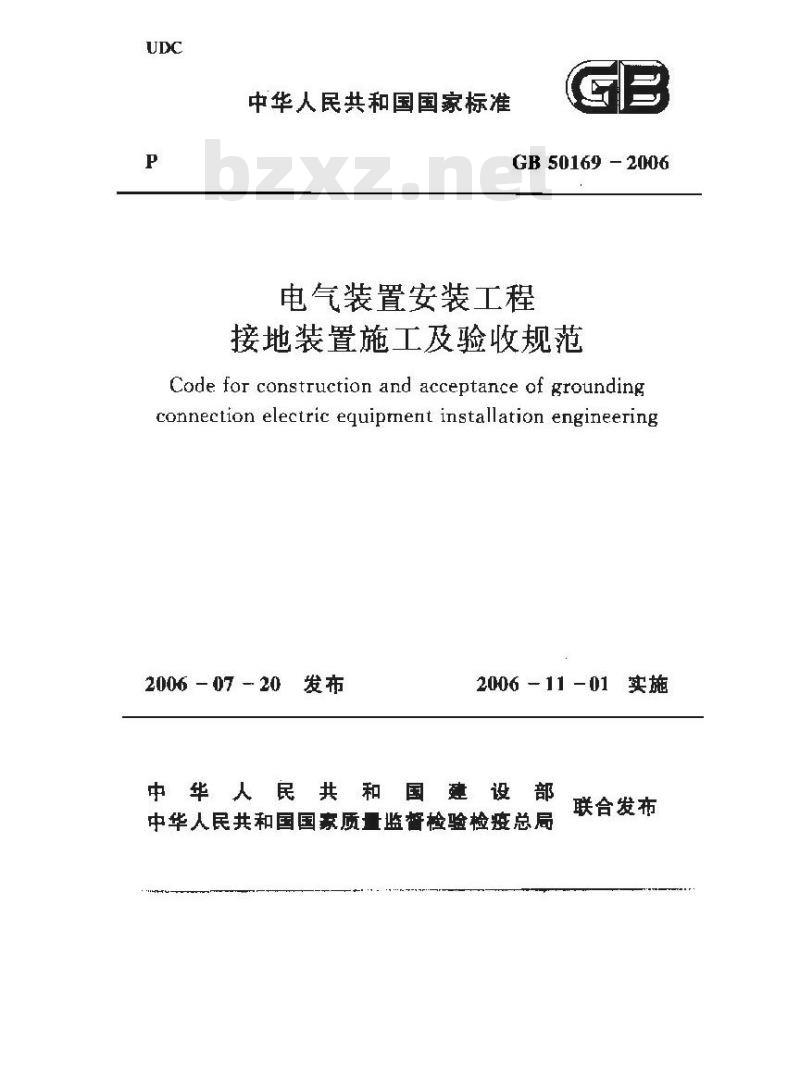

中华人民共和国国家标准
GB50169-2006
电气装置安装工程
接地装置施工及验收规范
Code for construction and acceptance of groundingconnection electric equipment installation engineering2006 - 07 - 20
2006-11-01实施
中华人民共和国建设部
中华人民共和国国家质量监督检验检疫总局联合发布

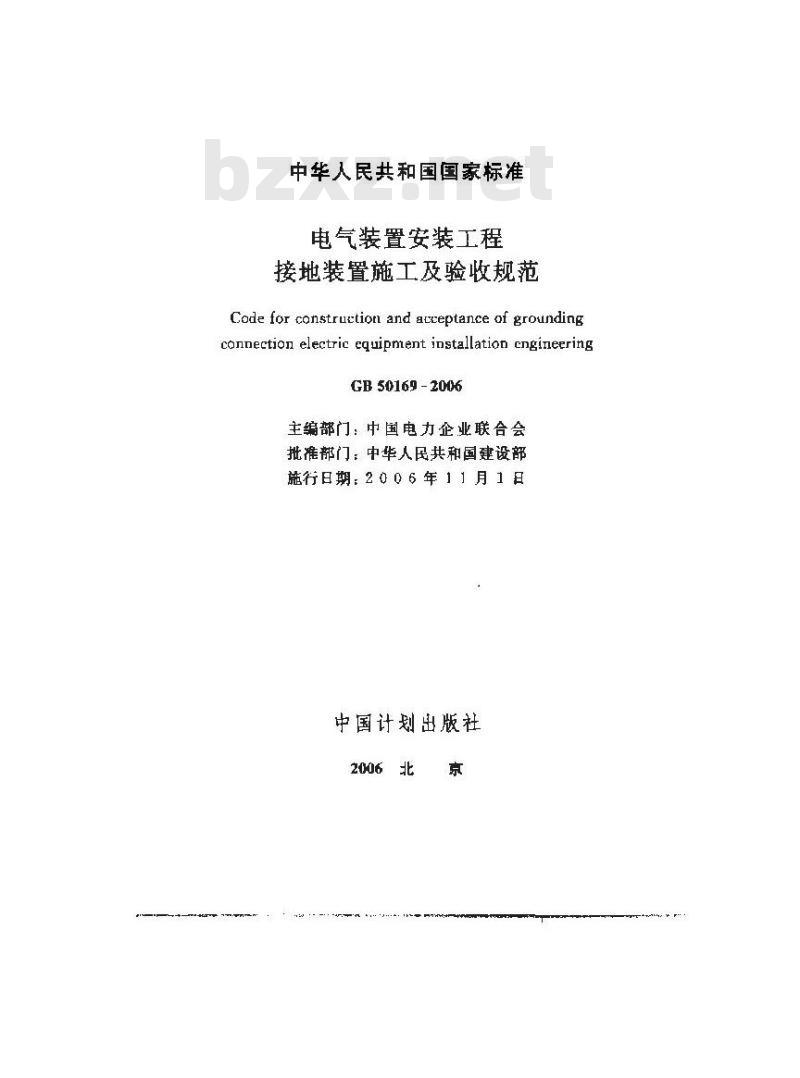

中华人民共和国国家标准
电气装置安装工程
接地装置施工及验收规范
Code for canstruction and acceptance of groundingconnection electric equipment installation cngineeringGB 50169-2006
主编部门：中国电力企业联合会批准部门：中华人民共和国建设部施行日期：2006年11月1日
中国计划出版社
2006北

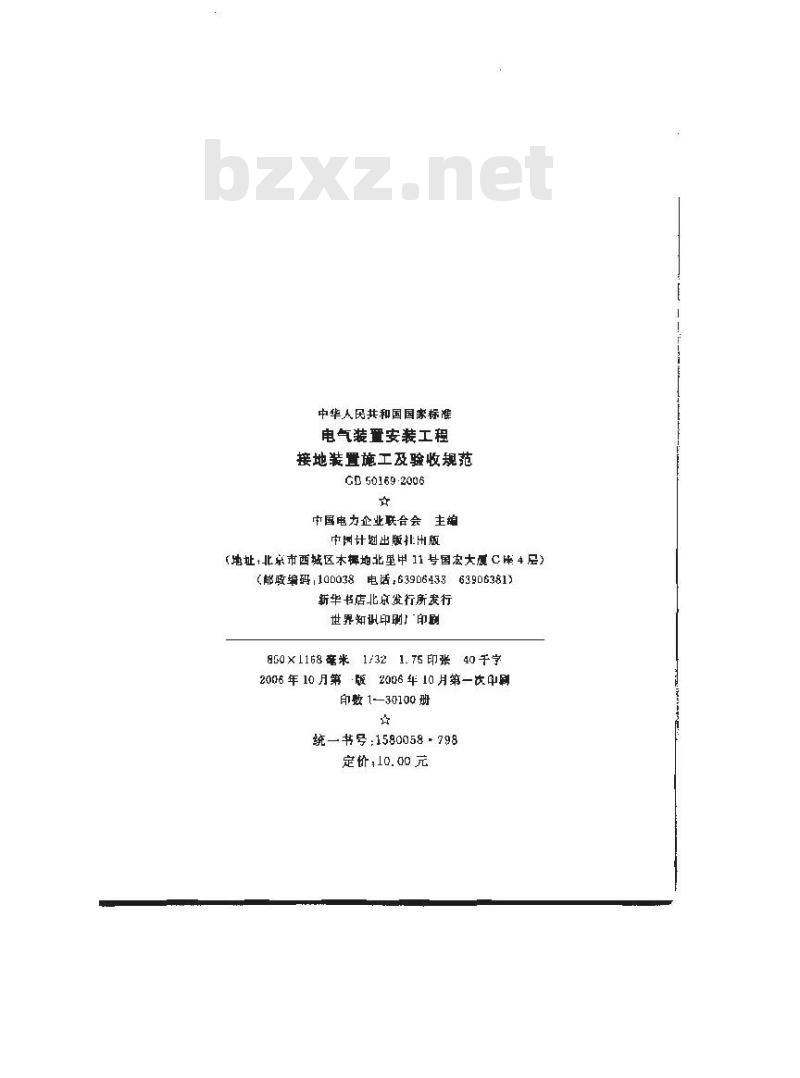

中华人民共和国国家标准
电气装置安装工程
接地装置施工及验收规范
GD 50169-2006
中国电力企业联合会
中函计划出版社出版
（地址1北京市西城区木博地北里甲11号国宏大厦C库4层）（邮政编码：100038电话：6390643363906381)新华书店北京发行所发行
世界知定印」印刷
850×1168毫米：1/321.75印张40于学2006年10月第版2006年10月第一次中刷印数1—30100册
统—书号：1580058：798
定价：10.00元

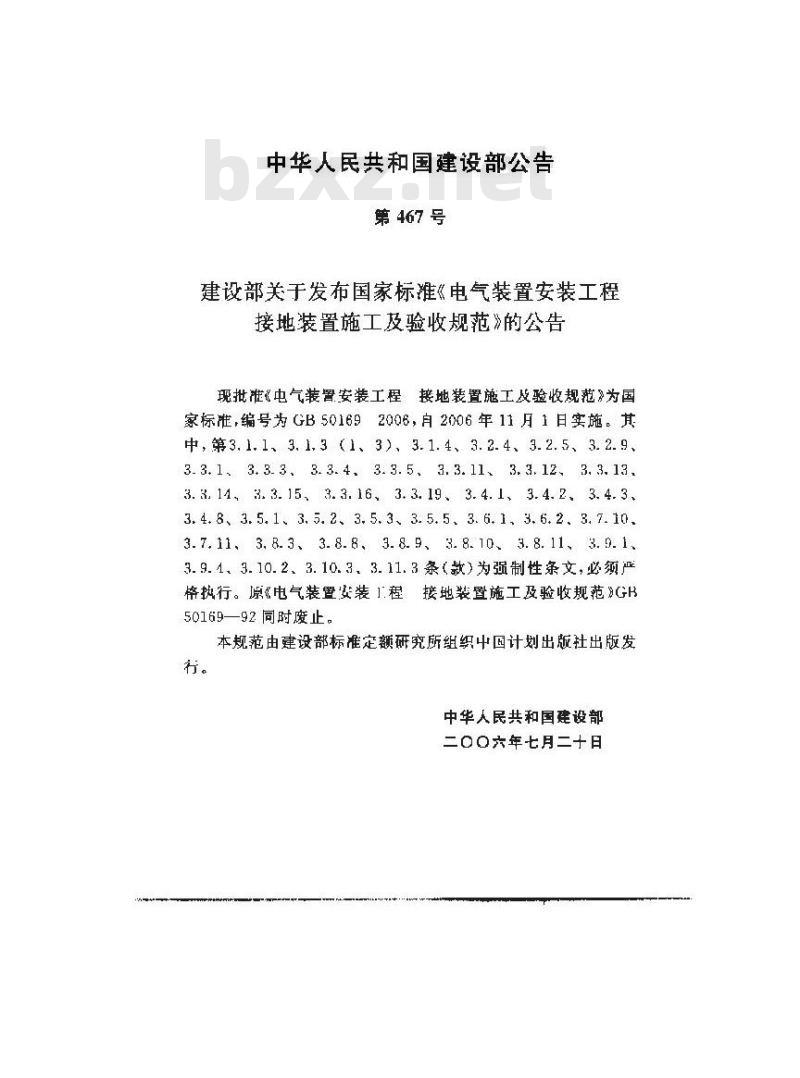

中华人民共和国建设部公告
第467号
建设部关于发布国家标雅《电气装置安装工程接地装置施工及验收规范》的公告现批准电气装罩安装工程接地装置施工及验收规范》为国家标准,编号为GB 501692006，自2006 年 11月 1日实施。其中,第3.1. 13. 1.3 (1、32，3.1.4、3.2.4、3.2.5、3.2.9,3.3.1、3.3.3、3.3.4、3.3.5、3.3.11、3.3,12、3.3.13.3. 3. 143. 3. 15、3. 3. 16、3. 3. 19、3. 4. 1、3.4. 2、3. 4. 3、3. 4. 8、3. 5. 1、3. 5. 2、3. 5. 3、3. 5. 5、3. 6. 1、3. 6. 2.3. 7. 10.3.7.11、3.8.3、3.8.8、3.8.9、3.8.10、3.8.11、3.9.1、3.9.4、3.10.2、3.10.3,3.11.3条(款为强制性条文，必须严格执行。原电气装置安装1.程接地装置施工及验收规范》GH50169—92同时度止。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部
二〇0六年七月二十日
本规范是根据建设部关于印发（二0一～二00二年度工程建设国家标雅制定，修订计划>的通知\（建标2002185号）的要求，出国网北京电力建设研究院会同有关单位，在电气装置安装上程接地装置施工及验收规范GB50169一92的基础上修订的。
本规范共分4章。主要内容包括：总则；术语和定义电气装置的接地；工程交接验收。
与原规范相比较，本规范增加如下内容：1.术语和定义：
2.输电线路杆塔的接地：
3.调度楼、通信站和撤波站二次系统的接地；4.电力电缆终端金属护层的接地；5.配电电气装置的接地：
6.建筑物电气装置的接地。
本规范以黑体字标志的案文为强制性条文，必须严格执行。本规范由建设部负丧管理和对强制性条文的解释。由国网北京电小建设研究院负责具体内容的解释。本规范在执行过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改或补充之处，请将意见和建议寄国网北京电J建设研究院（地址：北京市宣武区南滨河路33号电话：010-63424285)
本规范主编单位、参编单位和主要起草人：主编单位：国网北京电力建设研究院静纳单位：东电力试验研究所
东北电业管理局第二工程公司
湖北电力建设一公司
北京电力建设公司
甘肃送变电工程公司
上海电力建设－公司
广州供电分公司
乐清市华厦防省器材厂
武汉岱嘉电气技术有限公司
北京金煜瑞利科技发展有限公司深圳市安能达电气科技有限公司北京欧地安科技有限公司
主要起草人；陈发宇李，谦，孙关福孙克彬余祥
穆德龙雷宗灿朱有山马庆林章国林汪海涛届国庆
来美云
恪建勋
2术语和定义
3电气装置的接地
3.1．般规定
3. 2接地装置的选择
3.3接地装置的敷设
3. 4接地体(线)的连接
3.5避雷针(线、带、网)的接地
3.6携带式和动式电气设备的接地3.7输电线路杆塔的接地
3.8调度偿、通信站和微波站二次系统的接地3.9电力电缆终端金属护层的接地3.10配电电气装置的接地…
3.11建筑物电气装置的接地.免费标准bzxz.net
4、工程交接验收
本规范用词说明
附.条文说明
......
1总则
1.0.1为保证接地装置安装工程的施工质量，进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。1.0.2本规范适用于电气装臀的接地装置安装工程的施工及验收。
1.0.3接地装置的安装应由工程施工单位接已批准的设计要求施工，工程建设管理单位和监理单位应有专人负责监督。1.0.4接地装暨施工采用的器材应符合国家现行标推的规定，并应有合格证件。
1.0.5施工中的安全技术措施，应符合本规范和现行有关安全标难的规定。
1.0.6接地装置的安装应配合建筑1.程的施1.,隐蔽部分必须在盖前会同有关单位做好中间检查及验收记录。1.0.7各种电气装置与主接地网的连接必须可靠，接地装置的焊接质量应符合本规范第3.4.2条的规定，接地、电阻应符合设计规定，扩建接地网与原接地网间应为多点连接，1.0.8接地装置验收测试应在土建完I.后尽快安排进行：对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施验收合格后方可投人运行。1.0.9接地装置的施工及验收，除应按本规范的规定执行外，尚应符合国家现行的有关标准规范的规定。1
2术语和定义
2.0.1接地体（极）groundingconductor埋人地中并直接与大地接触的金属导体，称为接地体（极。接地体分为水平接地体和垂直接地体。2. 0.2 自然接地体 natural earthing electrode可利用作为接地用的真接与大地接触的各种金属秧件、金属井管，钢筋混凝土建筑的基础、金属管道和设备等，称为自然接地体。
2,D.3 接地线 graunding conductor电气设备杆塔的接地端子与接地体或线连接用的在正常情说下不载流的金属导体，称为接地线。2.o.4接地装置grounding conncction接地体和接地线的总和，称为接地装置。z.0.5 接地grounded
将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。
2.0.6接地电阻ground resistance接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。注：本规范中接地电阻系指工激接地电阻，2.0.7上频接地电阻powerrequencygroundresistance按通过接地体流人地中工频电流求得的电阻，称为工频接地电阻
2.0.8 零线 null line
