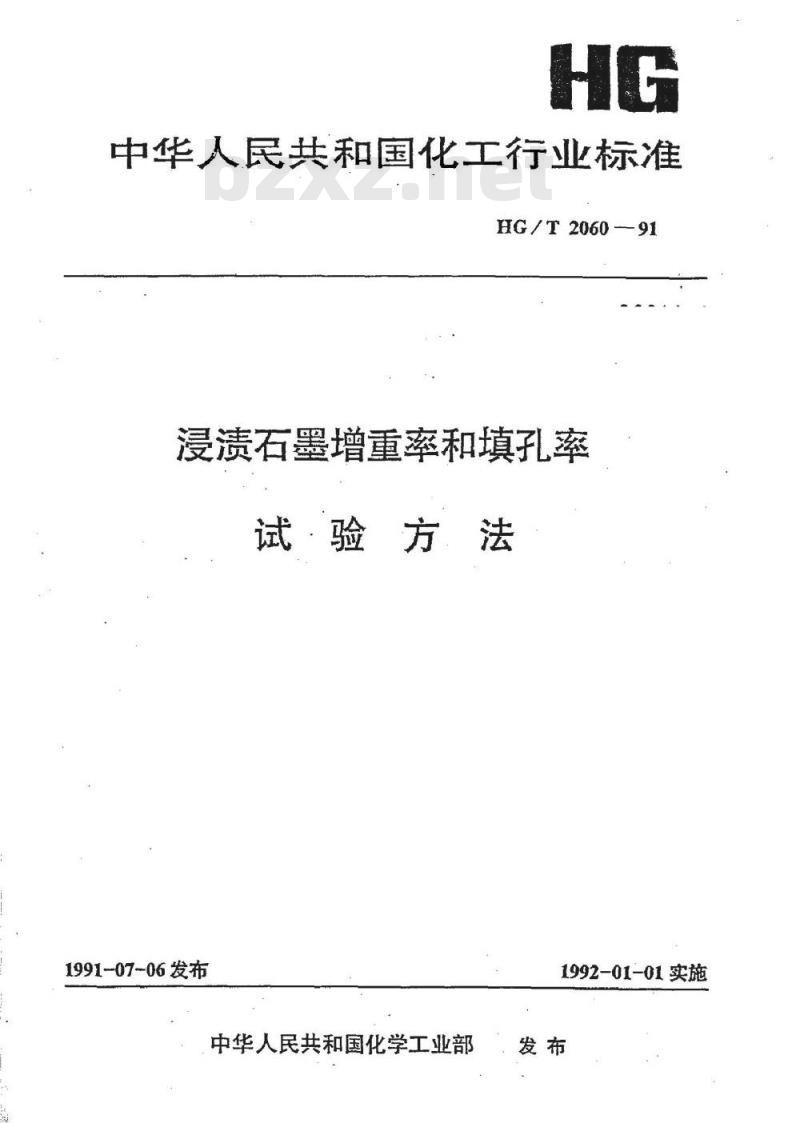

【化工行业标准(HG)】 浸渍石墨增重率和填孔率试验方法

中华人民共和国化工行业标准
HG/T2060-91
浸渍石墨增重率和填孔率
试验方法
1991-07-06发布
中华人民共和国化学工业部
1992-01-01实施
：发布

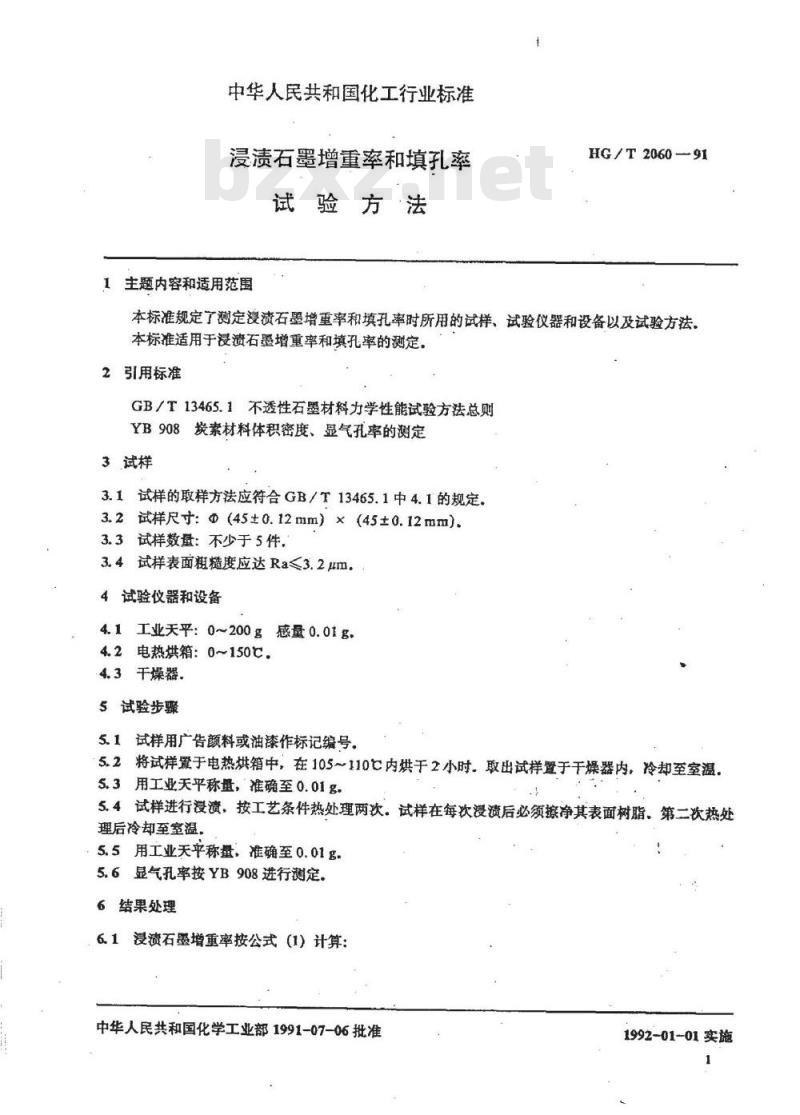

中华人民共和国化工行业标准
浸渍石墨增重率和填孔率
试验方法
主题内容和适用范围
HG/T2060-91
本标准规定了测定浸渍石墨增重率和填孔率时所用的试样、试验仪器和设备以及试验方法。本标准适用于浸渍石墨增重率和填孔率的测定。2引用标准
GB/T13465.1不透性石墨材料力学性能试验方法总则YB908炭素材料体积密度、显气孔率的测定3试样
3.1试样的取样方法应符合GB/T13465.1中4.1的规定，3.2试样尺寸：@（45±0.12mm）×（45±0.12mm）3.3试样数量：不少于5件，
3.4试样表面粗糙度应达Ra≤3.2μm.4试验仪器和设备
4.1工业天平：0~200g感量0.01g.4.2电热烘箱：0~150℃.
4.3干燥器。
5试验步骤
5.1试样用广告颜料或油漆作标记编号5.2将试样置于电热烘箱中，在105～110C内烘于2小时。取出试样置于干燥器内，冷却至室温，5.3用工业天平称量，准确至0.01g.5.4试样进行浸渍，按工艺条件热处理两次。试样在每次浸溃后必须擦净其表面树脂，第二次热处理后冷却至室温。
5.5用工业天平称量，准确至0.01g.5.6显气孔率按YB908进行测定。6结果处理

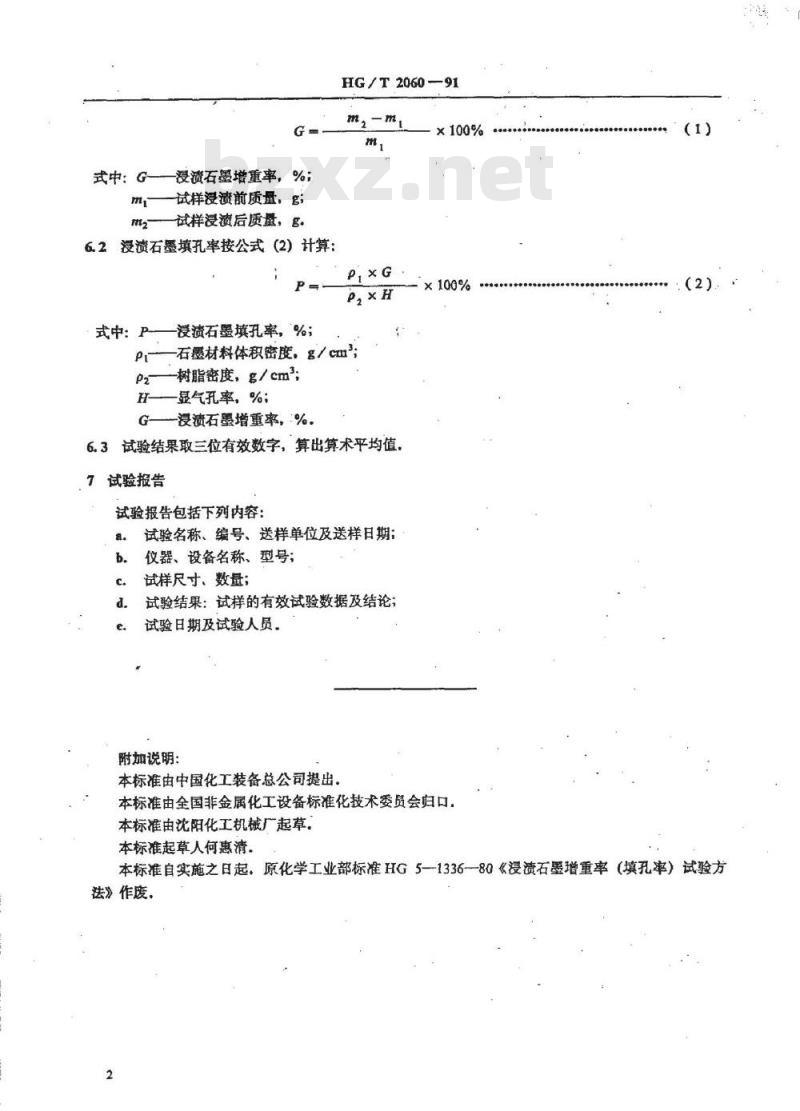

浸渍石墨增重率按公式（1）计算：61
中华人民共和国化学工业部1991-07-06批准1992-01-01实施
式中：G—浸溃石墨增重率，%;
试样浸渍前质量，g；
试样浸渍后质量，g
6.2浸渍石墨填孔率按公式（2）计算：HG/T2060-
式中：P浸渍石墨填孔率，%；
一石墨材料体积密度，g/cm；
一树脂密度，g/cm；
H一一显气孔率，%；
G—-浸渍石墨增重率，%
6.3试验结果取三位有效数字，算出算术平均值。7试验报告
试验报告包括下列内容：
试验名称、编号、送样单位及送样日期：b.
仪器、设备名称、型号；
试样尺寸、数量；
试验结果：试样的有效试验数据及结论；试验日期及试验人员。
附加说明：
本标准由中国化工装备总公司提出91
本标准由全国非金属化工设备标准化技术委员会归口，本标准由沈阳化工机械厂起草。本标准起草人何惠清。
本标准自实施之日起，原化学工业部标准HG5—1336-—80《浸溃石墨增重率（填孔率）试验方法》作废。
中华人民共和国
化工行业标准
浸渍石墨增重率和填孔率试验方法HG/T2060—91
编辑化工行业标准编辑部
（化工部标准化研究所）
邮政编码：100013
印刷化工部标准化研究所
版权专有不得翻印
开本880×12301/16印张字数40001993.年6月第一版免费标准下载网bzxz
1993年6月第一次印刷
印数1—300
16090010
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
