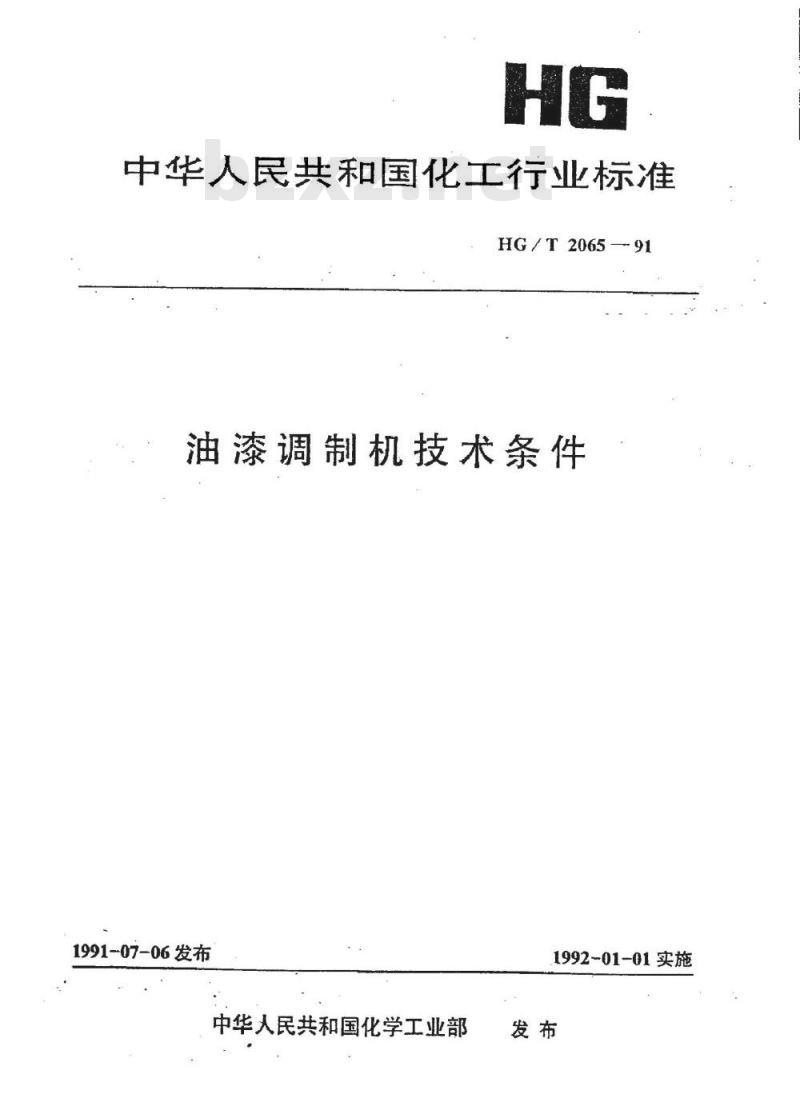

【化工行业标准(HG)】 油漆调制机技术条件

中华人民共和国化工行业标准
HG/T2065-91
油漆调制机技术条件
1991-07-06发布
中华人民共和国化学工业部
1992-01-01实施

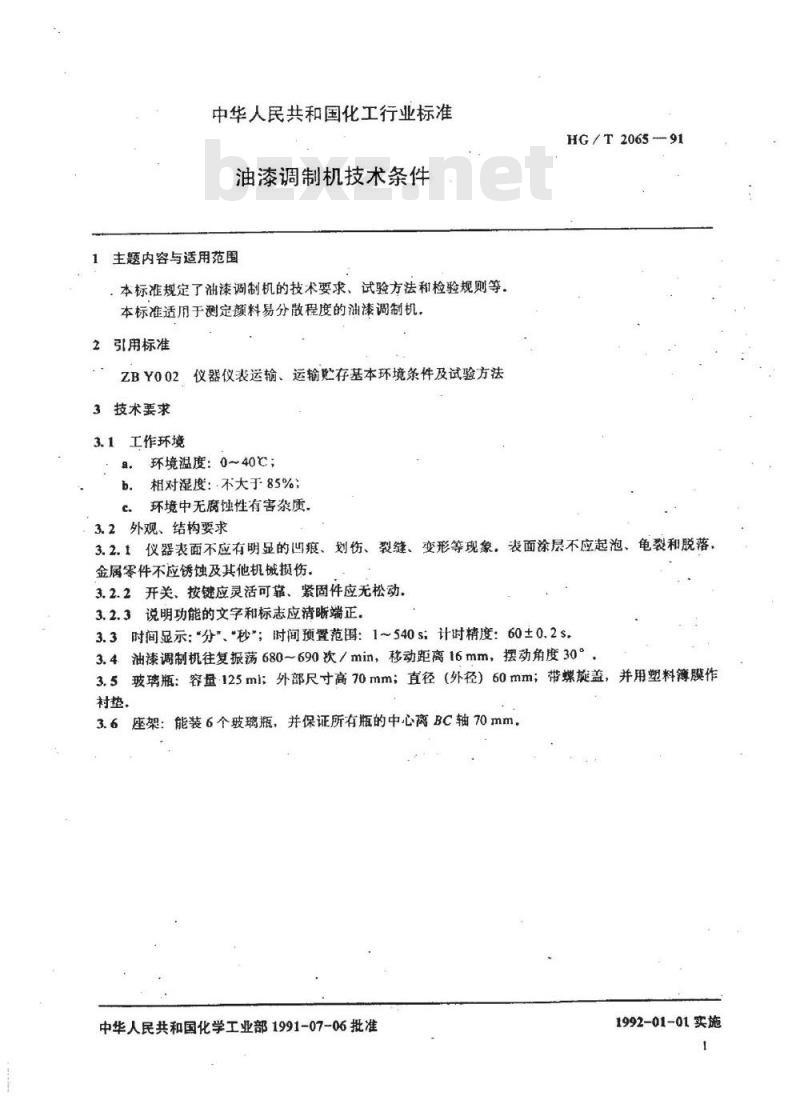

中华人民共和国化工行业标准
油漆调制机技术条件
主题内容与适用范围
.本标准规定了油漆调制机的技术要求、试验方法和检验规则等。本标准适用于测定颜料易分散程度的油漆调制机，2引用标准
ZBYO02、仪器仪表运输、运输贮存基本环境条件及试验方法3技术要求
工作环境
环境温度：0~40℃；
b.相对湿度：不大于85%；
c。环境中无腐蚀性有害杂质，
HG/T2065-—91
3.2外观、结构要求
3.2.1仪器表面不应有明显的凹痕、划伤、裂缝、变形等现象。表面涂层不应起泡、龟裂和脱落金属零件不应锈蚀及其他机械损伤。3.2.2开关、按键应灵活可靠、紧固件应无松动。3.2.3说明功能的文字和标志应清晰端正。3.3时间显示：“分”、“秒”；时间预置范围：1~540s；计时精度：60±0.2s，3.4油漆调制机往复振荡680~690次/min，移动距离16mm，摆动角度30°3.5玻璃瓶：容量·125ml；外部尺寸高70mm；直径（外径）60mm；带螺旋盖，并用塑料簿膜作衬垫，
座架：能装6个玻璃瓶，并保证所有瓶的中心离BC轴70mm3.6
中华人民共和国化学工业部1991-07-06批准1992-01-01实施
HG/T206591
通过A-A的底板基面
硬泡沫
铝板3-4毫米厚
定位夹样图（放大）
瓶座架图
电源波动影响
油漆调制机在电源电压380V土5%，50Hz持况下能正常工作，3.8绝缘电阻
电源插头与机壳间的绝缘电阻不应小于20MQ.212
底板顶视图
底板下面
3.9抗电强度
电源插头与机壳间承受50Hz、1000V交流电压，历时1min，抗电强度试验应无击穿和飞弧现象，
运输要求
油漆调制机在运输时、应符合ZBY002的要求，试验方法
4.1试验条件：
环境温度：0～40c；
相对湿度：不大于85%，
4.2外观
目测检验，产品应符合3.2条的要求，HG/T2065—91

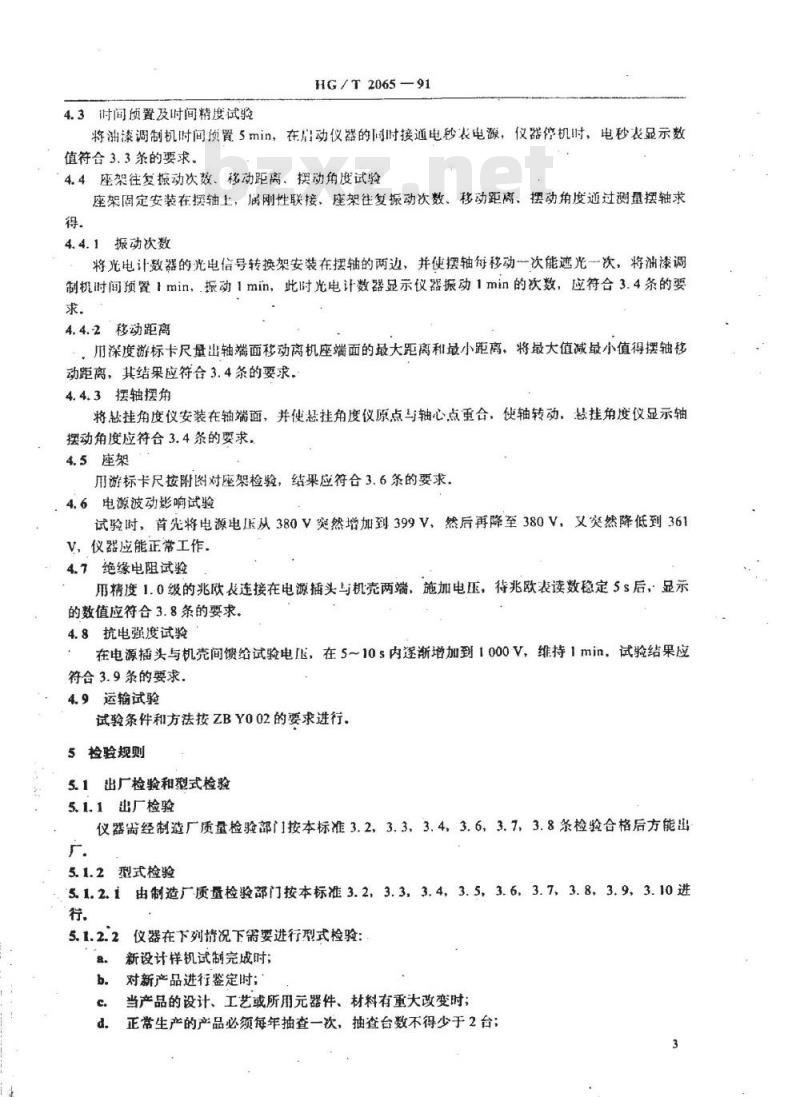

4.3时间预置及时间精度试验
将油漆调制机时间预置5min，在用动仪器的同时接通电秒表电源，仪器停机时，电秒表显示数值符合3.3条的要求。
4.4座架往复振动次数、移动距离、摆动角度试验座架固定安装在摆轴上，属刚性联接、座架往复振动次数。移动距离。摆动角度过测量摆轴求得。
4.4.1振动次数
将光电计数器的光电信号转换架安装在摆轴的两边，并使摆轴每移动一次能遮光一次，将油漆调制机时间预置1min，.振动1min，此时光电计数器显示仪器振动1min的次数，应符合3.4条的要求.
4.4.2移动距离
，用深度游标卡尺量出轴端面移动离机座端面的最大距离和最小距离，将最大值减最小值得摆轴移动距离，其结果应符合3.4条的要求。4.4.3摆轴摆角
将愁挂角度仪安装在轴端面，并使悬挂角度仪原点与轴心点重合，使轴转动，悬挂角度仪显示轴摆动角度应符合3.4条的要求，
4.5座架
用游标卡尺按附图对座架检验，结果应符合3.6条的要求，4.6电源波动影响试验
试验时，首先将电源电压从380V突然增加到399V、然后再降至380V，又突然降低到361V，仪器应能正常工作，
4.7绝缘电阻试验
用精度1.0级的兆欧连接在电源插头与机壳两端，施加电压，待兆欧表读数稳定5s后，显示的数值应符合3.8条的要求。bzxZ.net
4.8抗电强度试验
在电源插头与机壳间馈给试验电，在5~10s内遥渐增加到1000V，维持1min。试验结果应符合3.9条的要求
4.9运输试验
试验条件和方法按ZBY002的要求进行.5检验规则
5.1出厂检验和型式检验
5.1.1出厂检验
仪器需经制造厂质量检验部门按本标准3.2、3.3，3.4、3.6、3.7、3.8条检验合格后方能出厂
5.1.2型式检验
5.1.2.1由制造厂质量检验部门按本标准3.2，3.3，3.4，3.5，3.6，3.7、3.8，3.9、3.10进行，
5.1.2.2仪器在下列情况下需要进行型式检验：a.
新设计样机试制完成时；
对新产品进行鉴定时；
当产品的设计、工艺或所用元器件、材料有重大改变时；正常生产的产品必须每年抽查一次，抽查台数不得少于2台；e.
HG/T2065—91

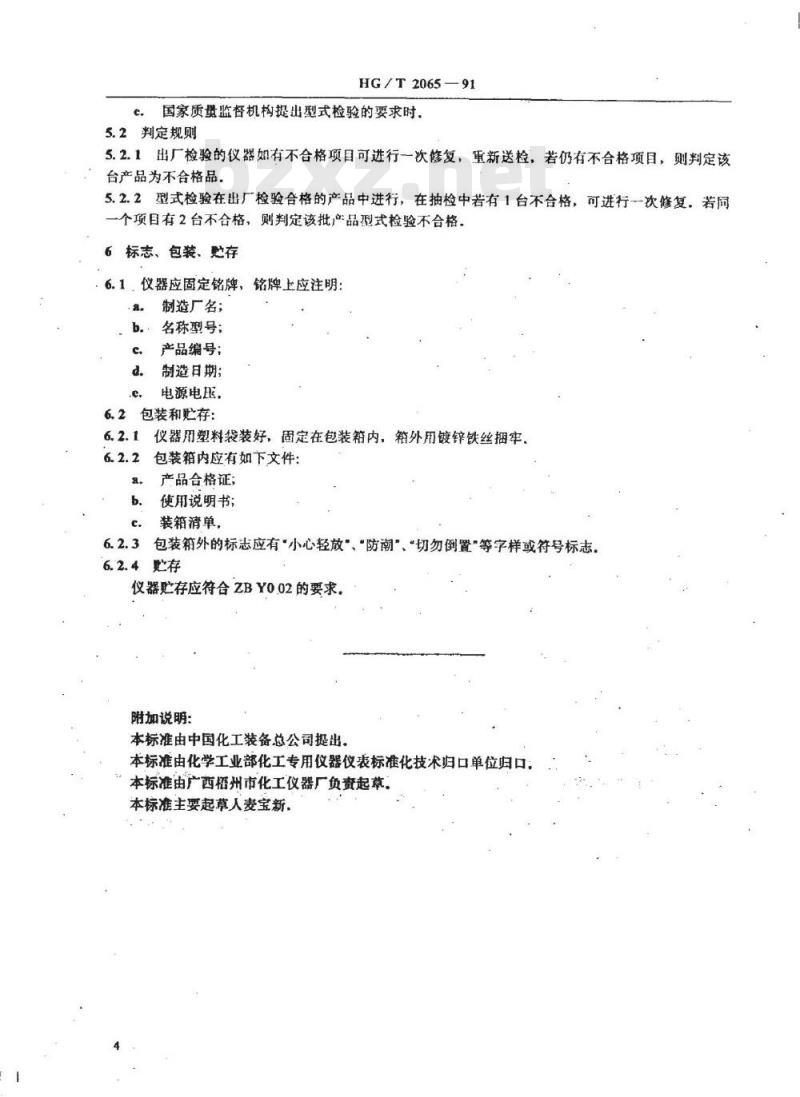

国家质量监督机构提出型式检验的要求时。5.2判定规则
5.2.1出厂检验的仪器如有不合格项目可进行一次修复，重新送检，若仍有不合格项目，则判定该台产品为不合格品。
5.2.2型式检验在出厂检验合格的产品中进行，在抽检中若有1台不合格，可进行一次修复。若同个项目有2台不合格，则判定该批产品型式检验不合格，6标志、包装、贮存
仪器应固定铭牌，铭牌上应注明：6.1
制造厂名；
名称型号；
产品编号；
制造日期；
电源电压，
6.2包装和贮存：
仪器用塑料袋装好，固定在包装箱内，箱外用镀锌铁丝捆牢，包装箱内应有如下文件：
产品合格证；
使用说明书；
装箱清单，
包装箱外的标志应有“小心轻放”，“防潮”“切勿倒置”等字样6.2.31
6.2.4贮存
仪器贮存应符合ZBYO.02的要求。附加说明：
本标准由中国化工装备总公司提出，本标准由化学工业部化工专用仪器仪表标准化技术归口单位归口本标准由广西播州市化工仪器厂负资起草，本标准主要起草人麦宝新，
粤标表
华人民共和国
化工行业标准
油漆调制机技术条件
HG/T2065-91
编辑化工行业标准编辑部
(化工部标准化研究所)
邮政编码：100013
印刷化工部标准化研究所
版权专有不得翻印
开本880×12301/16印张字数80001992年10月第一次印到
1992年9月第一版
印数1一500
