带平衡器人孔
塘玻璃人孔

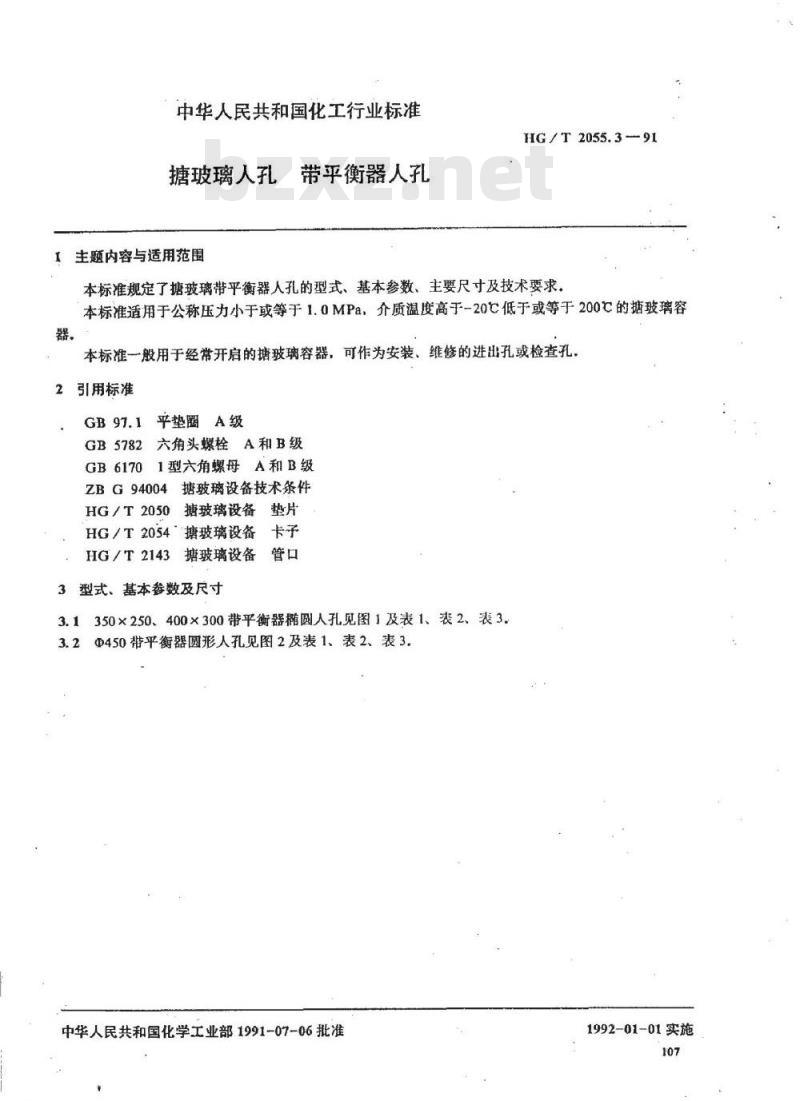

I主题内容与适用范
HG/T2055.3-
本标准规定了塘玻璃带平衡器人孔的型式、基本参数、主要尺寸及技术要求，本标准适用于公称压力小于或等于1.0MPa，介质溢度高于-20C低于或等于200℃的塘玻璃容器
本标准一般用于经常开启的塘玻璃容器，可作为安装、维修的进出孔或检查孔2引用标准
GB97.1平垫圈A级
GB5782六角头螺栓A和B级
GB61701型六角螺母A和B级
ZBG94004塘玻璃设备技术条件
HG／T2050塘玻璃设备垫片
HG/T2054塘玻璃设备卡子
HG/T2143塘玻璃设备
3型式、基本参数及尺寸

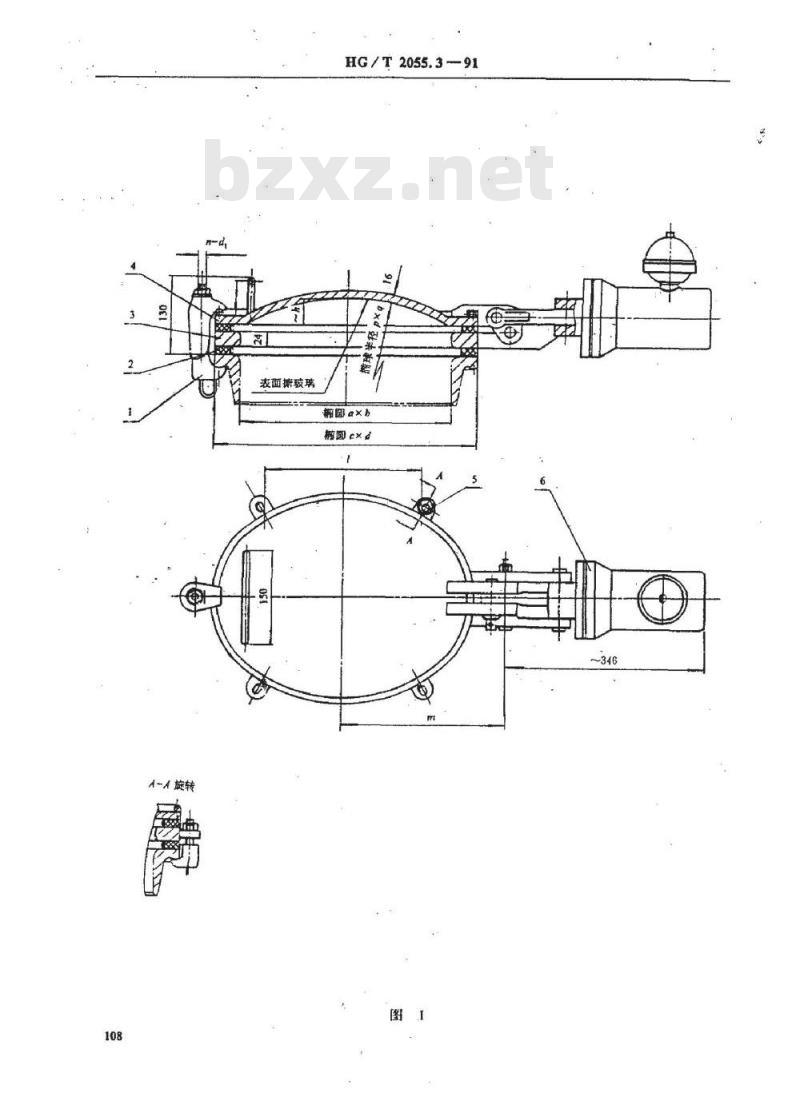

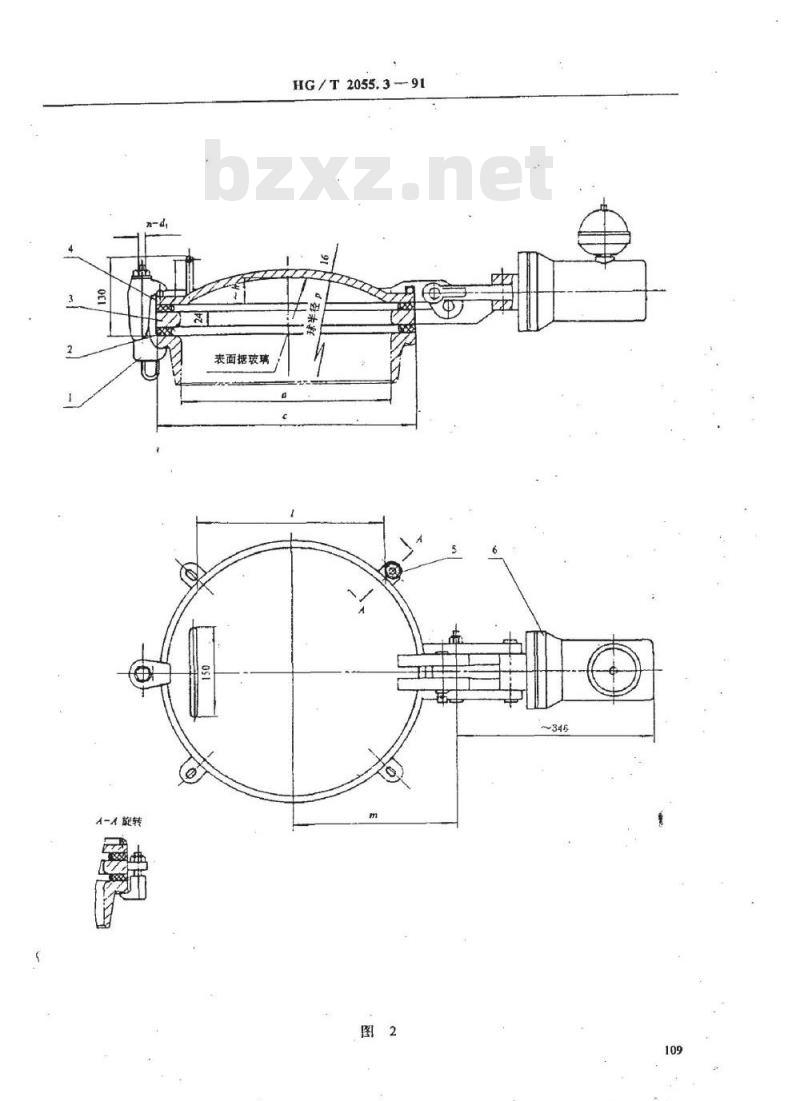

3.1350×250、400×300带平衡器椭圆人孔见图1及表1、表2、表3.3.2@450带平衡器圆形人孔见图2及表1、表2、表3.中华人民共和国化学工业部1991-07-06批准1992-01-01实施
A-人族转
HG/T2055.3-—91
圆axb
糖圆ex。
全旋转
表面据玻璃
HG/T2055.3 -91
公称压力PN
HG/T2054
HG/T2050
HG/T2054
公称尺寸
350×250
400×300
350×250wwW.bzxz.Net
400×300
350×250
400×300
IIG/T2055.3—91
保护环
人孔盖
平衡器
明细表

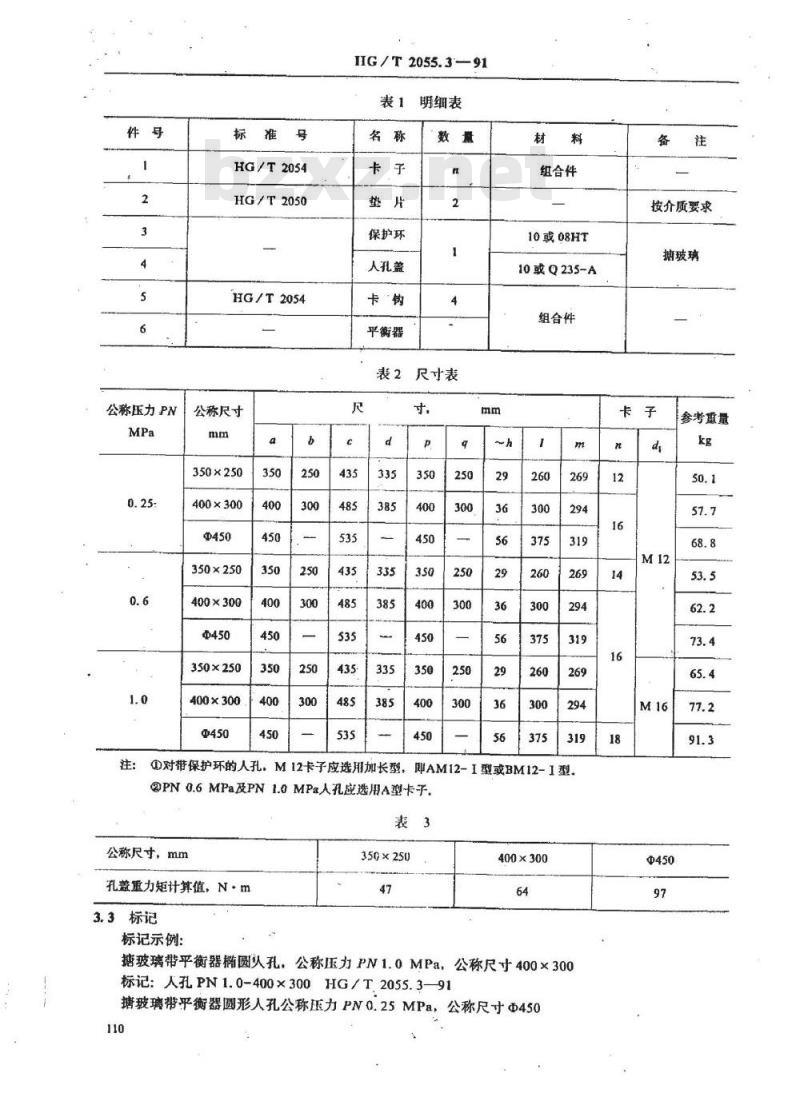

表2尺寸表
①对带保护环的人孔。M12卡子应选用加长型，注：
组合件
10或08HT
10或Q235-A
组合件
即AM12-I型或BM12-1型。
?PN0.6MPa及PN1.0MPa人孔选用A型卡子.表3
公称尺寸，mm
孔盖重力矩计算值，N·m
3.3标记
标记示例：
350×250
400×300
塘玻璃带平衡器椭圆孔，公称压力PN1.0MPa，公称尺寸400×300标记：人孔PN1.0-400×300HG/T2055.3-—91塘玻璃带乎衡器圆形人孔公称压力PN0.25MPa，110
公称尺寸Φ450
按介质要求
据玻璃
参考重量
HG/T2055.3-
标记：人孔PN0.25-450HG/T2055.3-—914技术要求

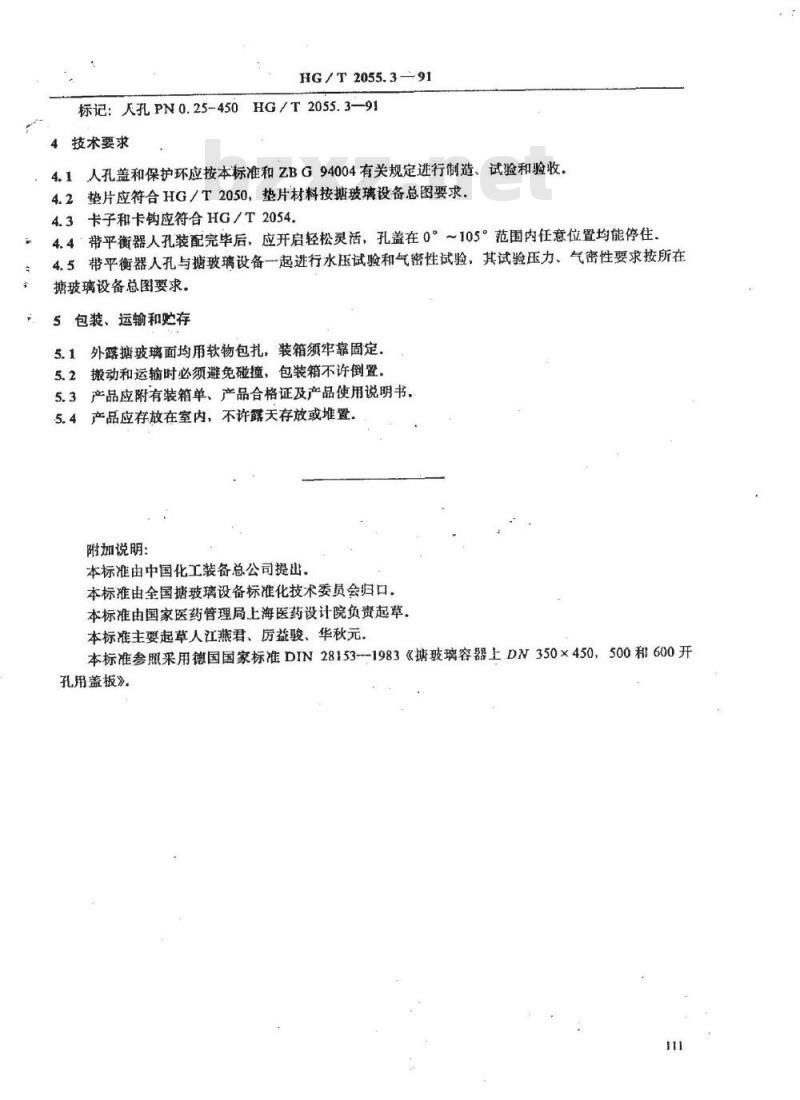

4.1人孔盖和保护环应按本标准和ZBG94004有关规定进行制造、试验和验收。4.2垫片应符合HG/T2050，垫片材料按据玻璃设备总图要求，4.3卡子和卡钩应符合HG/T2054.4.4带平衡器人孔装配完毕后、应开启轻松灵活，孔盖在0°～105°范围内任意位置均能停住，4.5带平衡器人孔与塘玻璃设备一起进行水压试验和气密性试验，其试验压力、气密性要求按所在塘玻璃设备总图要求。
包装、运输和购存
5.1外露塘玻璃面均用软物包扎，装箱须牢靠固定。5.2搬动和运输时必须避免碰撞，包装箱不许倒置。5.3产品应附有装箱单、产品合格证及产品使用说明书5.4产品应存放在室内，不许露天存放或堆置附加说明：
本标准由中国化工装备总公司提出，本标准由全国塘玻璃设备标准化技术委员会归口。本标准由国家医药管理局上海医药设计院负责起草，本标准主要起草人江燕君、厉益骏、华秋元.本标准参照采用德国国家标准DIN28153-1983《携玻璃容器上DN350×450，500和600开孔用盖板》。
