【化工行业标准(HG)】 搪玻璃设备 人孔法兰

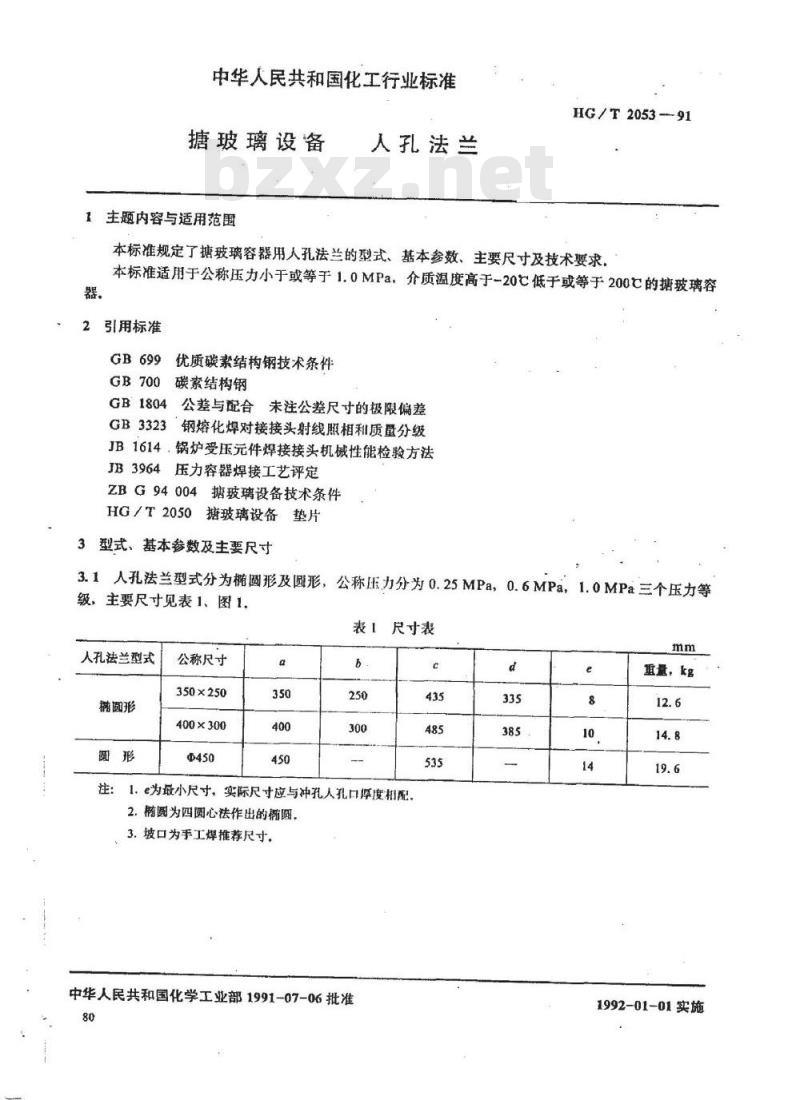

中华人民共和国化工行业标准
糖玻璃设备
1主题内容与适用范围
人孔法兰
HG/T2053-91
本标准规定了塘玻璃容器用人孔法兰的型式、基本参数、主要尺寸及技术要求。本标准适用于公称压力小于或等于1.0MPa，介质温度高于-20℃低于或等于200℃的据玻璃容器。
引用标准
优质碳素结构钢技术条件
GB700碳素结构钢
GB1804公差与配合未注公差尺寸的极限偏差GB3323钢熔化焊对接接头射线照相利质量分级JB1614，锅炉受压元件焊接接头机械性能检验方法JB3964压力容器焊接工艺评定
ZBG94004据玻璃设备技术条件
HG/T2050糖玻璃设备垫片

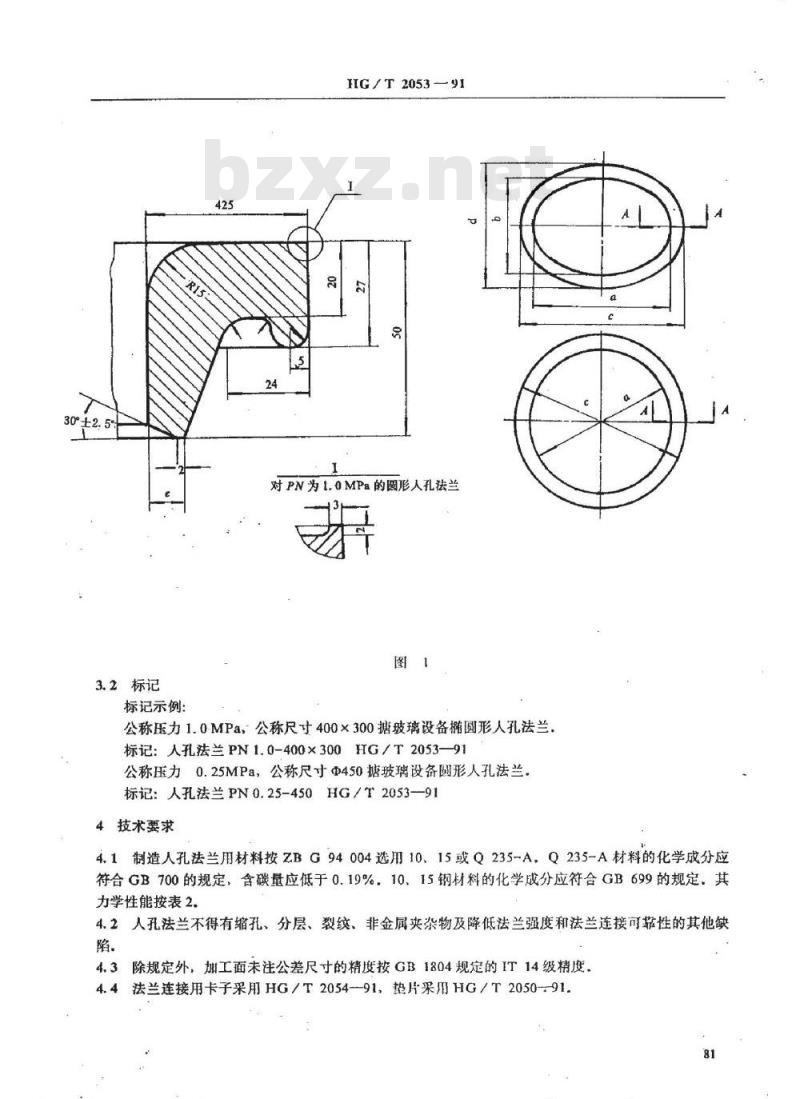

3型式、基本参数及主要尺寸
3.1人孔法兰型式分为椭圆形及圆形，公称压力分为0.25MPa，0.6MPa，1.0MPa三个压力等级，主要尺寸见表1、图1.
表「尺寸表
人孔法兰型式
椭圆形
公称尺寸
350×250
400×300
注：1.e为最小尺寸，实际尺寸应与冲孔人孔口厚度相配。2.椭圆为四圆心法作出的椭圆，3.坡口为手工焊推荐尺寸，
中华人民共和国化学工业部1991-07-06批准80
重量，kg
1992-01-01实施
3.2标记
标记示例：
HG/T2053-91
对PN为t.MPa的圆形人孔法兰
公称压力1.0MPa，公称尺寸400×300塘玻璃设备椭圆形人孔法兰，标记：人孔法兰PN1.0-400×300HG/T2053-—91公称压力0.25MPa，公称尺寸@450糖玻璃设备圆形人孔法兰，标记：人孔法兰PN0.25-450HG/T2053-914技术要求
4.1制造人孔法兰用材料按ZBG94004选用10、15或Q235-A，Q235-A材料的化学成分应符合GB700的规定，含碳量应低于0.19%.10、15钢材料的化学成分应符合GB699的规定。其力学性能按表2.bzxZ.net
4.2人孔法兰不得有缩孔、分层、裂纹、非金属夹杂物及降低法兰强度和法兰连接可靠性的其他缺陷。
4.3除规定外，加工面未注公差尺寸的精度按GB1804规定的IT14级精度4.4法兰连接用卡子采用HG/T2054—91，垫片采用HG/T2050-91.81
Q235-A
HG/T2053—91
抗拉强度：MPa

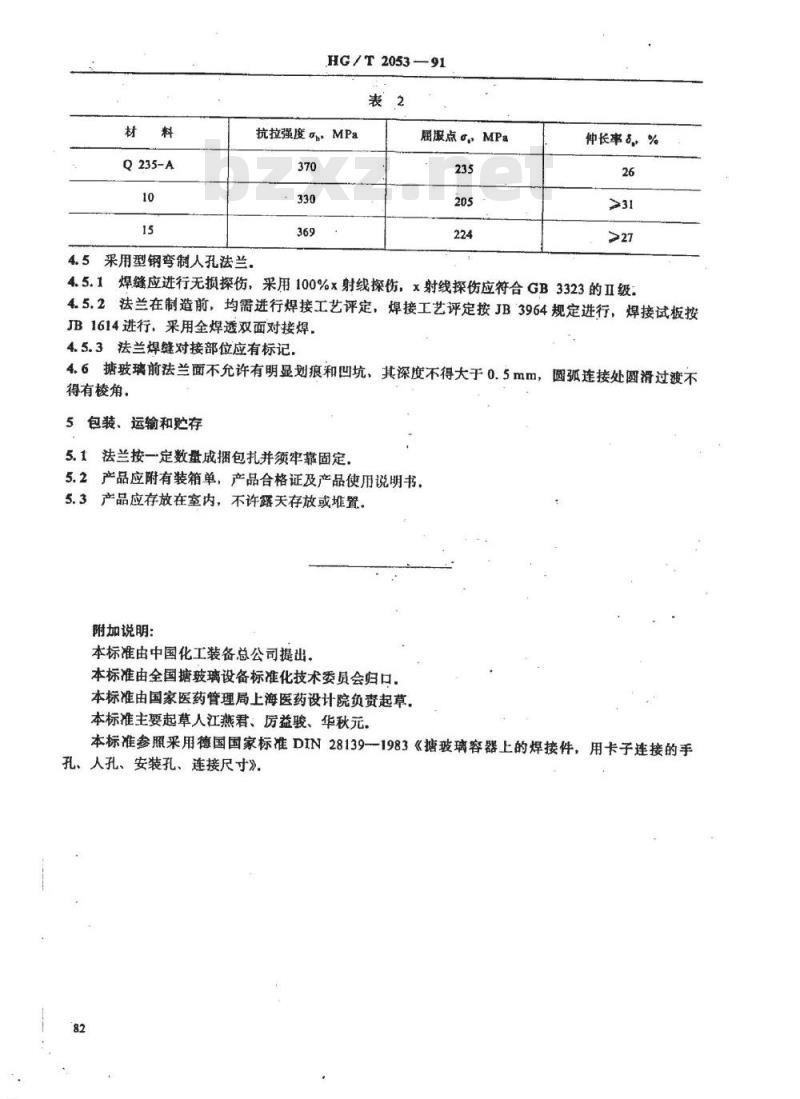

4.5采用型钢弯制人孔法兰.
屈服点，MPa
仲长率8，%
4.5.1焊缝应进行无损探伤，采用100%x射线探伤，x射线探伤应符合GB3323的Ⅱ级：4.5.2法兰在制造前，均需进行焊接工艺评定，焊接工艺评定按JB3964规定进行，焊接试板按JB1614进行，采用全焊透双面对接焊，4.5.3法兰焊缝对接部位应有标记.4.6塘玻璃前法兰面不允许有明显划痕和凹坑，其深度不得大于0.5mm，圆弧连接处圆滑过渡不得有棱角。
5包装、运输和贮存
5.1法兰按一定数量成捆包扎并须牢靠固定5.2产品应附有装箱单，产品合格证及产品使用说明书，5.3产品应存放在室内，不许露天存放或堆置。附加说明：
本标准由中国化工装备总公司提出，本标准由全国糖玻璃设备标准化技术委员会归口。本标准由国家医药管理局上海医药设计院负责起草，本标准主要起草人江燕君、房益骏、华秋元。本标准参照采用德国国家标准DIN28139-1983《塘玻璃容器上的焊接件，用卡子连接的手孔、人孔、安装孔、连接尺寸》，82
