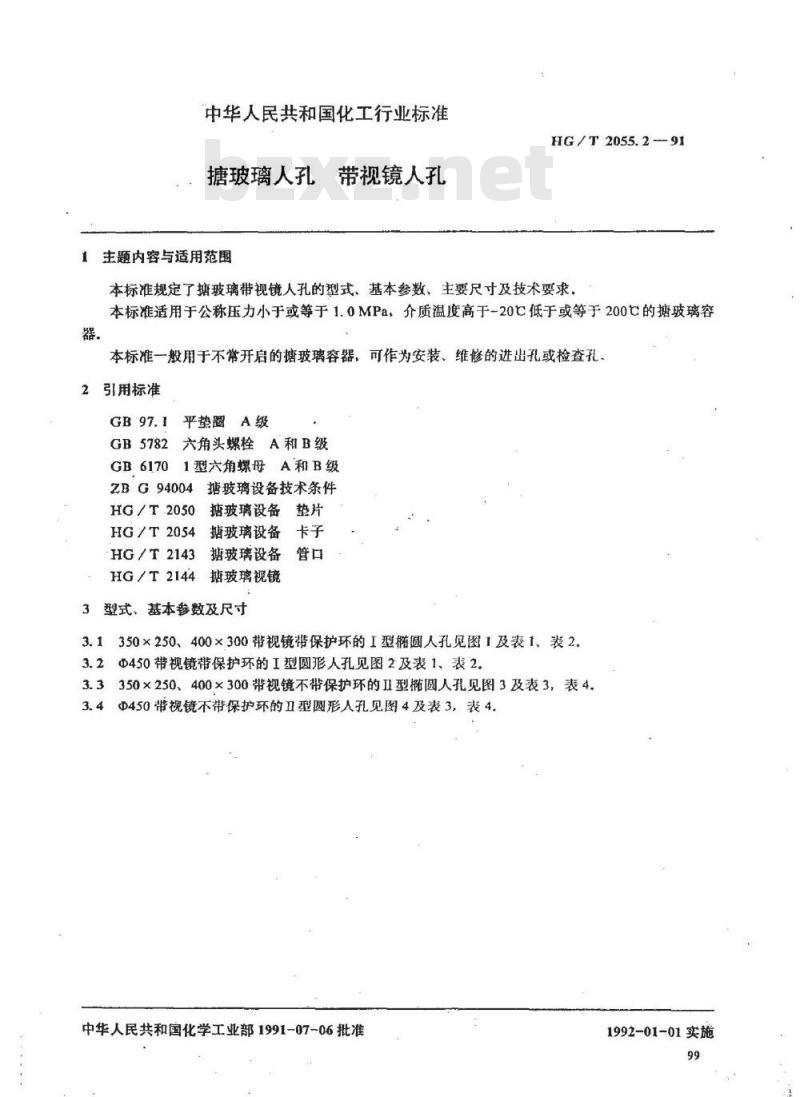

中华人民共和国化工行业标准
糖玻璃人孔
带视镜人孔
1主题内容与适用范围
HG/T2055.2--91
本标准规定了掂玻璃带视镜人孔的型式、基本参数、主要尺寸及技术要求。本标准适用于公称压力小于或等于1.0MPa，介质温度高于-20C低于或等于200C的携玻璃容器
本标准一般用于不常开启的塘玻璃容器，可作为安装、维修的进出孔或检查孔2引用标准
GB97.1平垫圈A级
GB5782六角头螺栓A和B级
GB6170
1型六角螺母A和B级
ZBG94004
HG/T2050
塘玻璃设备技术条件
塘玻璃设备垫片
HG/T2054
塘玻璃设备卡子
HG/T2143
塘玻璃设备管口
HG/T2144塘玻璃视镜
3型式、基本参数及尺寸

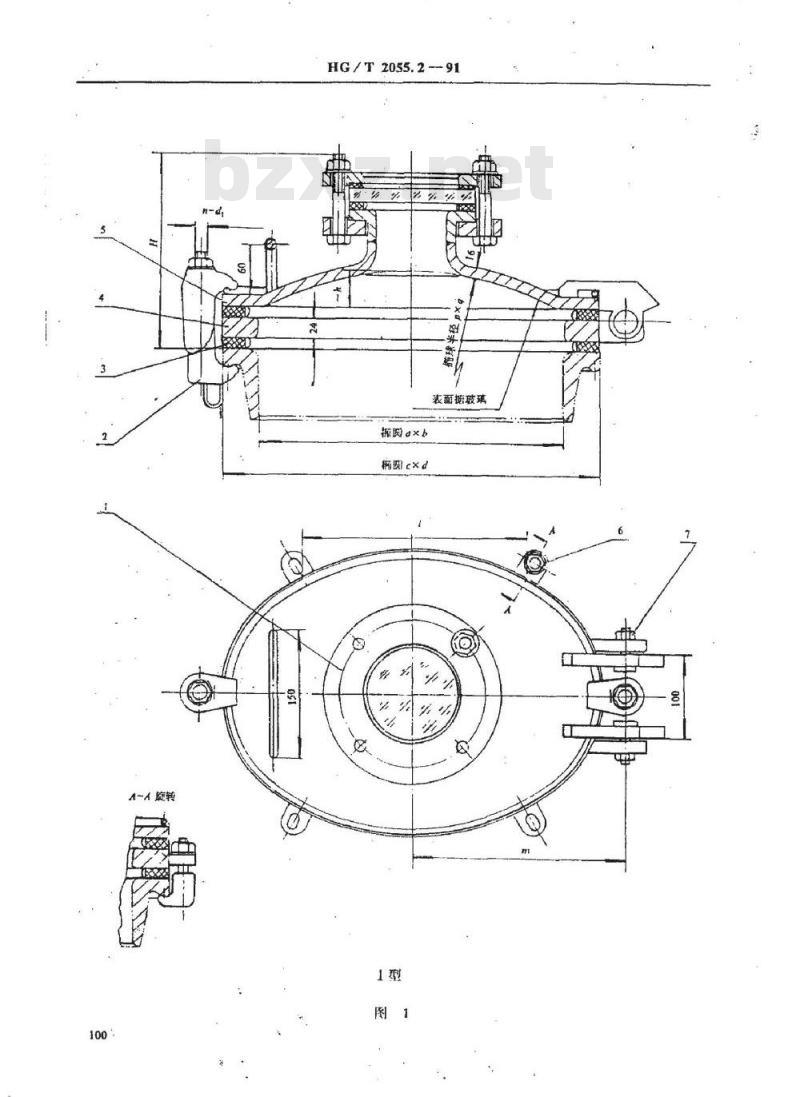

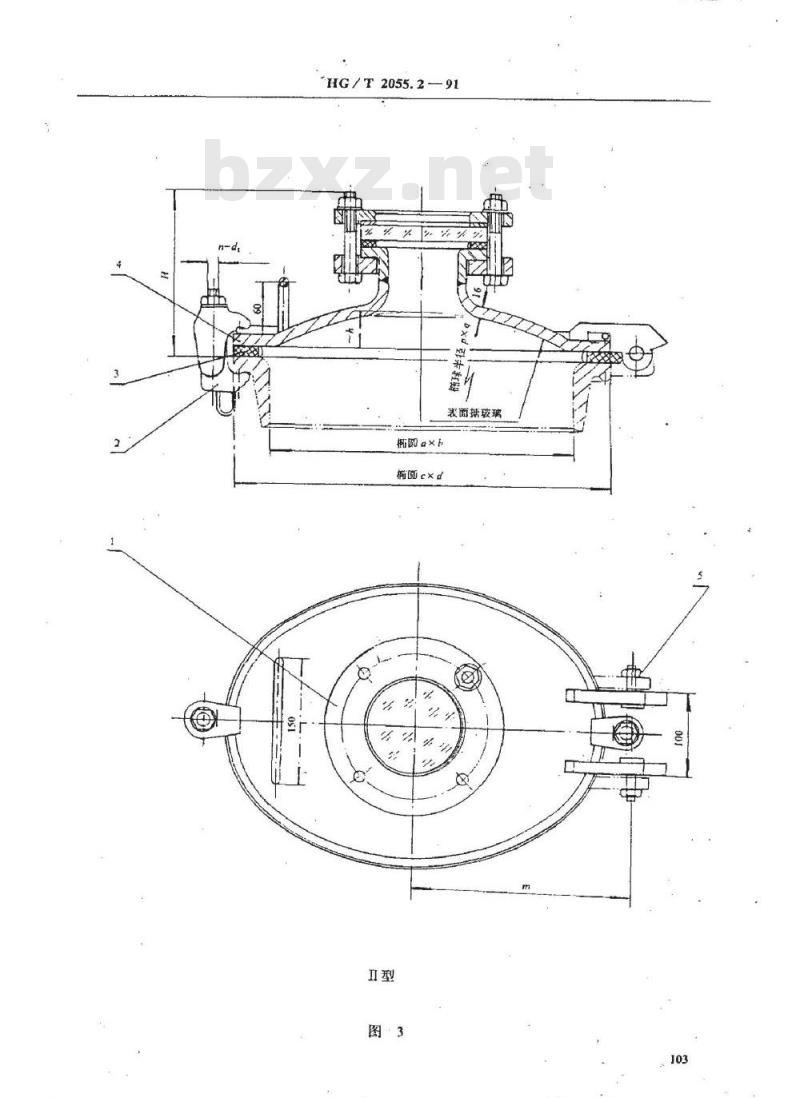

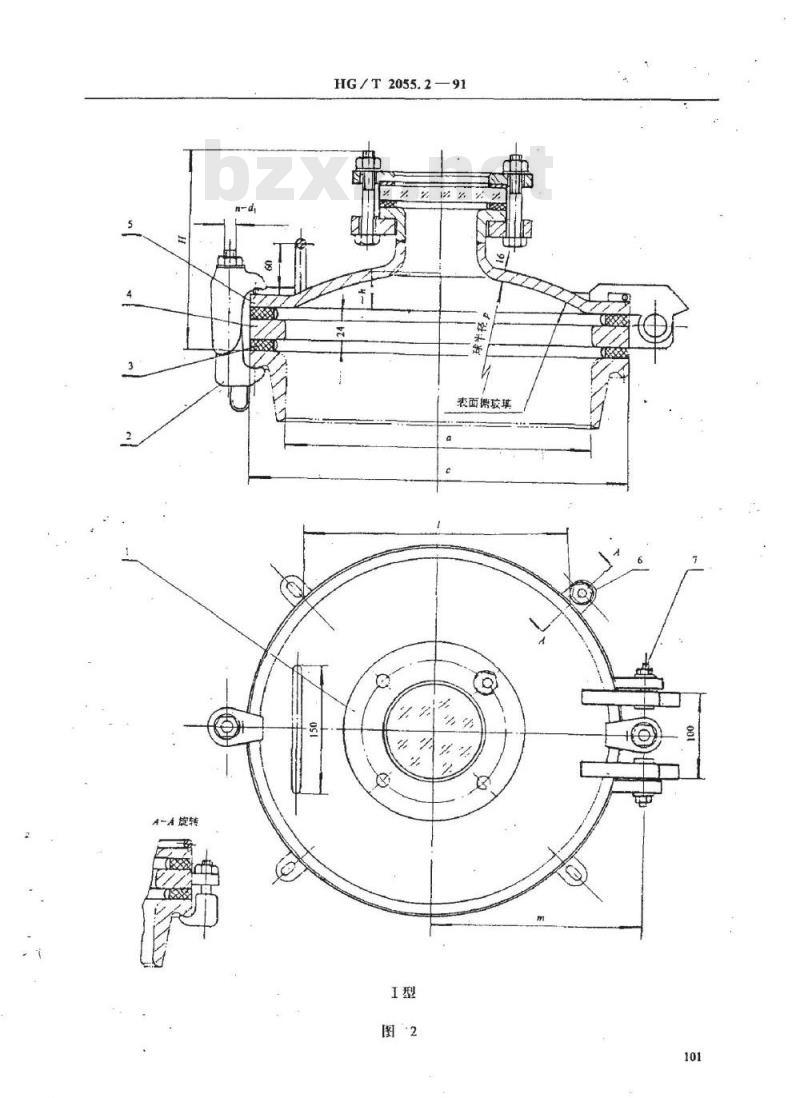

3.1350×250、400×300带视镜带保护环的I型椭圆人孔见图1及表1、表2.3.2Φ450带视镜带保护环的I型圆形人孔见图2及表1、表2。3.3350×250、400×300带视镜不带保护环的Ⅱ型椭圆人孔见图3及表3，表4.3.4Φ450带视镜不带保护环的Ⅱ型圆形人孔见图4及表3，表4.中华人民共和国化学工业部1991-07-06批准1992-01-01实施
HG/T 2055.2--91
表面据玻璃
摘园axb
橘阅cxd
HG/T2055.2—91
表面期玻璃
HG/T2144
HG/T2054
HG/T2050
HG/T2054
GB97.1、GB5782、GB6170
公称压力PN
公称尺寸
350×250
400×300
350×250
400x300
350x250
400×300
公称压力.PN，MPa
HG/T2055.2--91

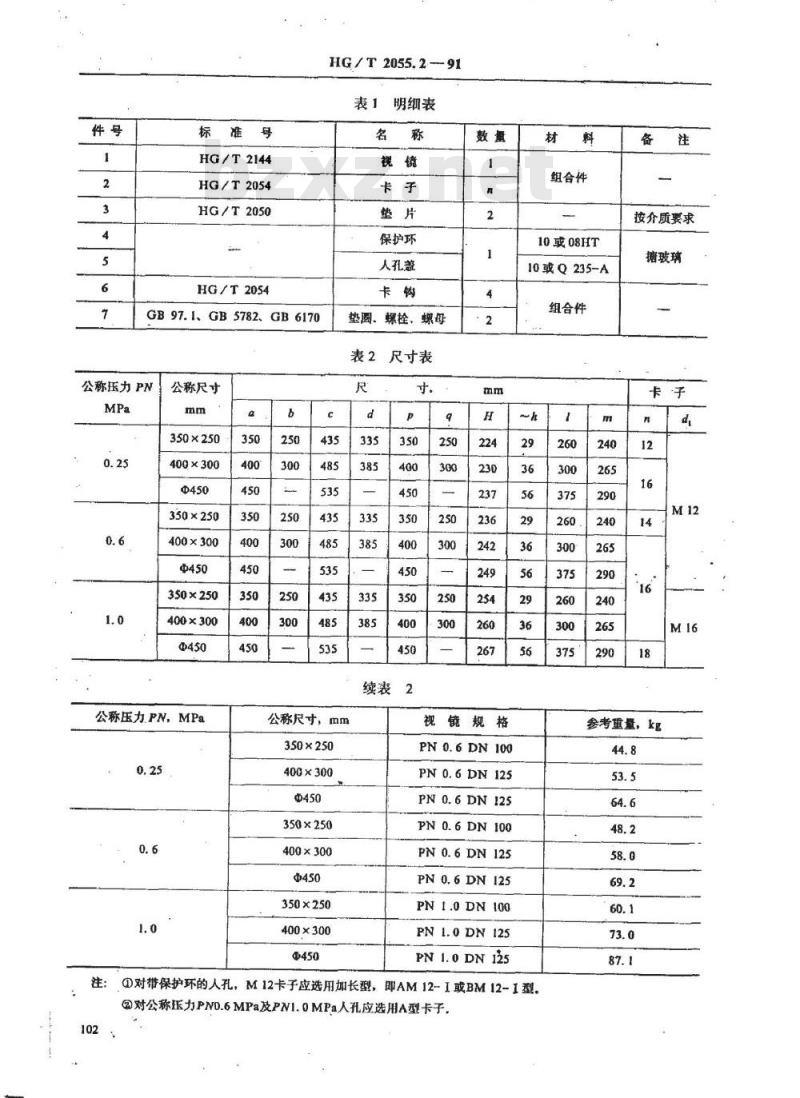

表1明细表
保护环
人孔善
垫圆、螺栓、螺母
表2尺寸表
公称尺寸，mm
350×250
400×300
350×250
400x300
350×250
400×300
续表2
视镜规格
PN0.6DN100
PN 0.6DN125
PN 0.6DN125
PN0.6DN100
PN0.6DN125
PN0.6DN125
PN 1.0 DN 100
PN1.0DN 125
PN 1.0 DN 125
组合件
10或08HT
10或Q235-A
组合件
①对带保护环的人孔，M12卡子应选用加长型，邸AM12-1或BM12-1型。②对公称压力PNO.6MPa及PN1.0MPa人孔应选用A型卡子260
按介质要求
参考重量，kg
HG/T2055.2-
表面抵玻璃
摘阅axh
桐面exa
HG/T2055.2-91
表面玻璃
HG/T2144
HG/T2054
HG/T2050
GB97.1、GB6782、GB6170
公称压力PN
公称尺寸
350×250
400×300
*350×250
400×300
3.50×250
400×300
公称压力PN、MPa
HG/T2055.291
明细表
人孔盖
垫圈、螺栓、螺母
表4尺寸表
公称尺寸，mm
350×250
400×300
350×250
400×300
350×250免费标准bzxz.net
400×300
注：公称压力0.6MPa的人孔应选用A型卡子。寸，
组合件
10或Q235-A
组合件
视镜规格
PN 0.6 DN 100
PN 0. 6 DN 125
pN 0. 6 DN 125
PN 0.6DN 100
PN 0. 6 DN 125
PN0.6DN125
PN 1.0 DN 100
PN1.0 DN 125
PN 1. 0 DN 125
按介质要求
塘玻璃
参考重量，kg
3.5标记
标记示例：
HG/T2055.2-91
携玻璃带视镜带保护环的I型椭圆人孔公称压力PN1.0MPa，公称尺寸400×300.标记：人孔IPN1.0-400×300HG/T2055.2—91携玻璃带视镜不带保护环的Ⅱ型圆形人孔公称压力PN0.25MPa，公称尺寸@450.标记：人孔ⅡPN0.25-450HG/T2055.2—914技术要求
4.1人孔盖和保护环应按本标准和ZBG94004有关规定进行制造、试验和验收。4.2垫片应符合HG/T2050，垫片材料按塘玻璃设备总图要求。4.3卡子和卡钩应符合HG／T2054.4.4带视镜人孔与塘玻璃设备一起进行水压试验和气密性试验，其试验压力、气密性要求按所在塘玻璃设备总图要求
5、包装、运输和贮存
5.1外露塘玻璃面均用软物包扎，装箱须牢靠固定，5.2搬动和运输时必须避免碰撞，包装箱不许倒置，5.3产品应附有装箱单、产品合格证及产品使用说明书，5.4产品应存放在室内，不许露天存放或堆置，附加说明：
本标准由中国化工装备总公司提出本标准由全国塘玻璃设备标准化技术委员会归口。本标准由国家医药管理局上海医药设计院负起草，本标准主要起草人江燕君、厉益骏、华秋元。自本标准实施之日起，原化学工业部部颁标准HG5—273-79《塘玻璃设备长圆形人孔》作废。
本标准参照采用德国国家标准DIN28153-1983《塘玻璃搅拌容器上DN350×450，500和600开孔用盖板》。
