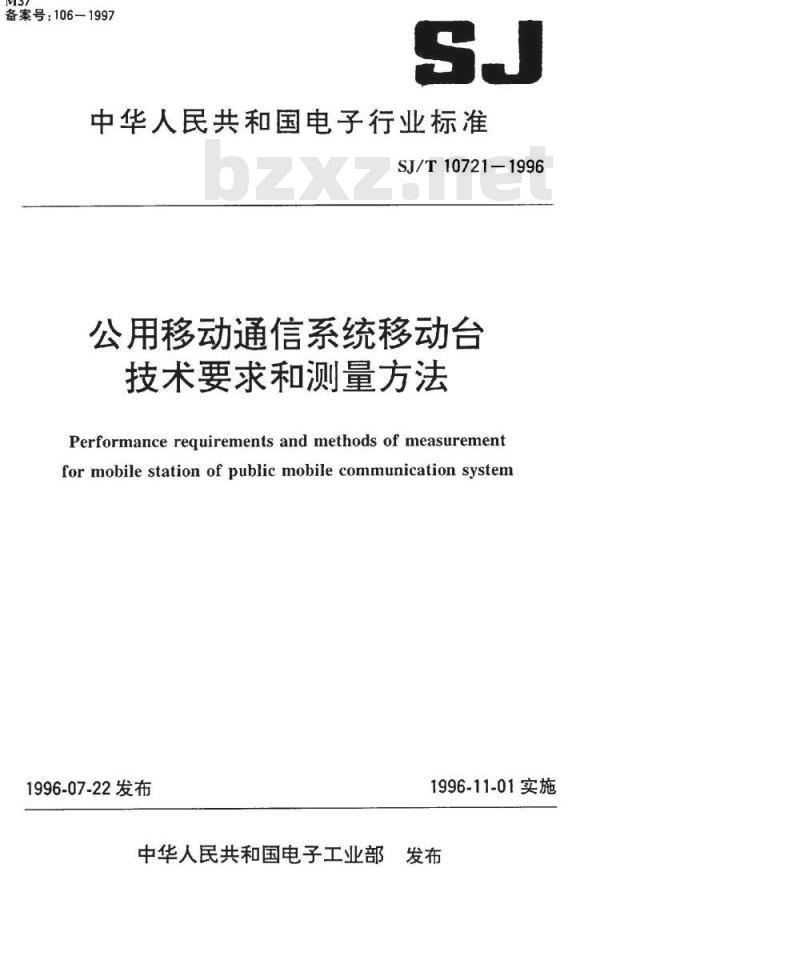

中华人民共和国电子行业标准
SJ/T10721-1996
公用移动通信系统移动台
技术要求和测量方法
Performance requirements and methods of measurementfor mobile station of public mobile communication system1996-07-22发布
1996-11-01实施
中华人民共和国电子工业部
TYYKAONKAca

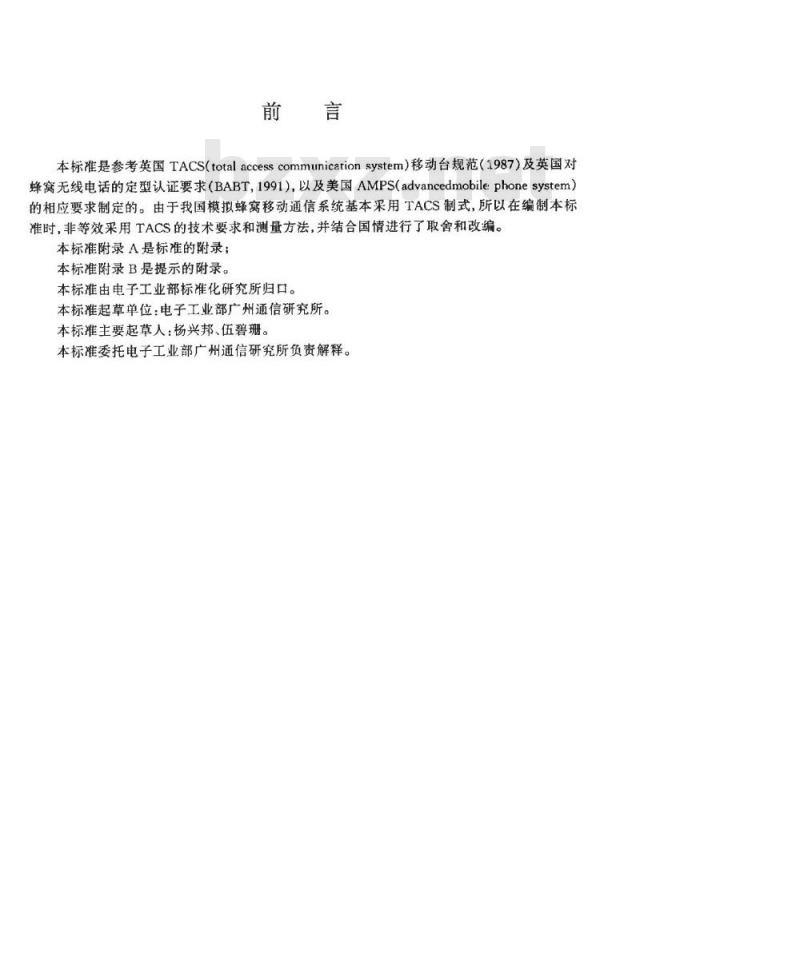

本标准是参考英国TACS(total accesscommunicationsystem）移动台规范（1987）及英国对蜂窝无线电话的定型认证要求（BABT，1991），以及美国AMPS(advancedmobile:phonesystem）的相应要求制定的。由于我国模拟蜂窝移动通信系统基本采用TACS制式，所以在编制本标准时，非等效采用TACS的技术要求和测量方法，并结合国情进行了取舍和改编。本标准附录A是标准的附录；
本标准附录B是提示的附录。
本标准由电子工业部标准化研究所归口。本标准起草单位：电子工业部广州通信研究所。本标准主要起草人：杨兴邦、伍碧珊。本标准委托电子工业部广州通信研究所负责解释。YYKAONrKAcas

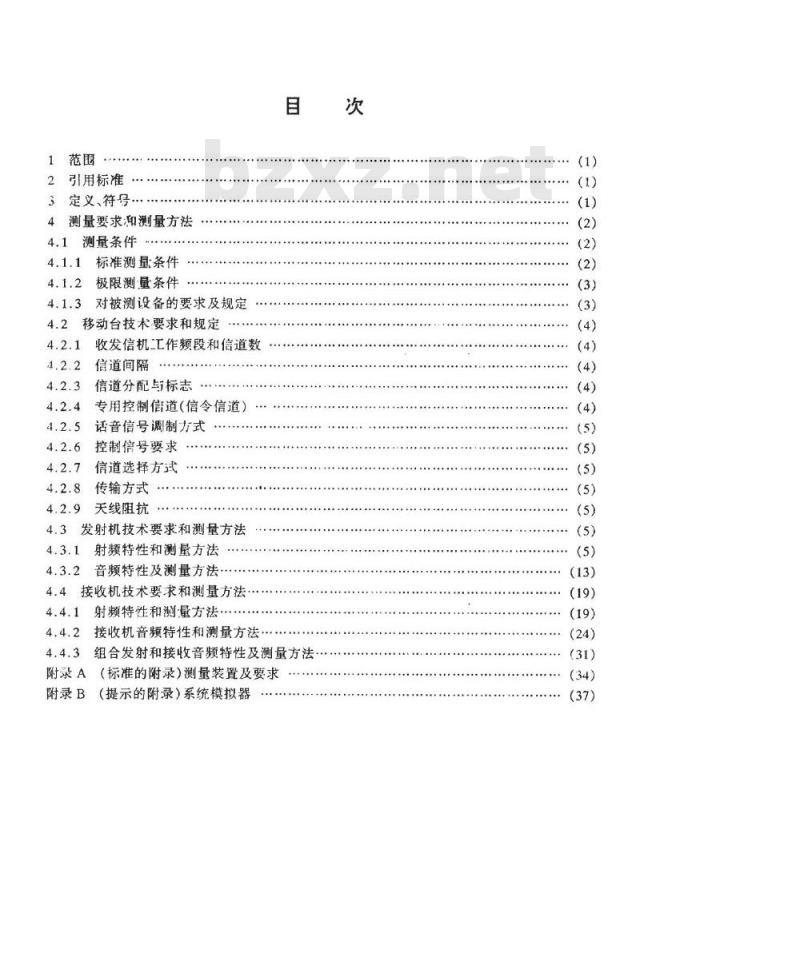

引用标准
3定义、符号：
4测量要求和测量方法
4.1测量条件
标准测量条件
极限测量条件
4.1.3对被测设备的要求及规定
4.2移动台技术要求和规定
收发信机工作频段和信道数
信道间隔
信道分配与标志
专用控制信道（信令信道）
话音信号调制方式
控制信号要求
信道选择方式
传输方式
4.2.9天线阻抗
4.3发射机技术要求和测量方法
4.3.1射频特性和测量方法
4.3.2音频特性及测量方法
4.4接收机技术要求和测量方法
4.4.1射频特性和测量方法…·
接收机音频特性和测量方法·
4.4.3组合发射和接收音频特性及测量方法附录A（标准的附录）测量装置及要求附录B（提示的附录）系统模拟器次
YYKAONrKACa

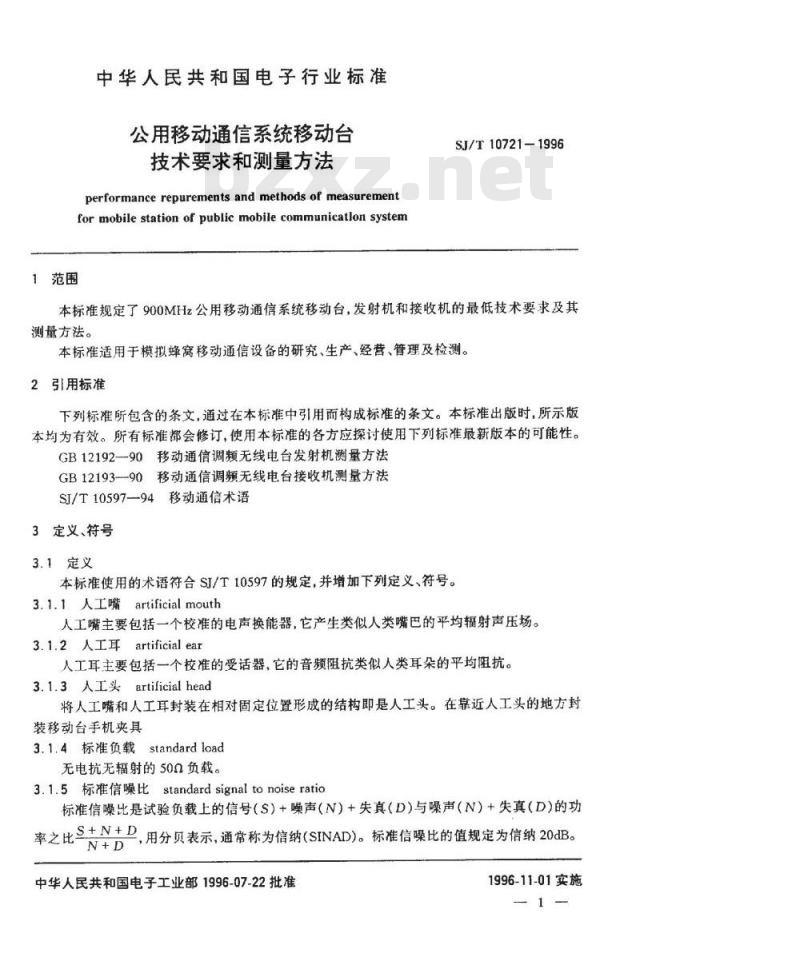

中华人民共和国电子行业标准
公用移动通信系统移动台
技术要求和测量方法
performance repurements and methods of measurementformobilestationof publicmobilecommunicatlon system1范围
SJ/T10721-1996
本标准规定了900MHz公用移动通信系统移动台，发射机和接收机的最低技术要求及其测量方法。
本标准适用于模拟蜂窝移动通信设备的研究、生产、经营、管理及检测。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成标准的条文。本标准出版时，所示版本均为有效。所有标准都会修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB12192一90移动通信调频无线电台发射机测量方法GB12193—90移动通信调频无线电台接收机测量方法SJ/T10597-94移动通信术语
3定义、符号
3.1定义
本标准使用的术语符合SJ/T10597的规定，并增加下列定义、符号。3.1.1人工嘴artificialmouth
人工嘴主要包括一个校准的电声换能器，它产生类似人类嘴巴的平均辐射声压场。3.1.2人工耳artificialear
人工耳主要包括一个校准的受话器，它的音频阻抗类似人类耳朵的平均阻抗。3.1.3人工头artificialhead
将人工嘴和人工耳封装在相对固定位置形成的结构即是人工头。在靠近人工头的地方封装移动台手机夹具
3.1.4标准负载standardload
无电抗无辐射的500负载。
3.1.5标准信噪比standard signaltonoiseratio标准信噪比是试验负载上的信号（S）+噪声（N）+失真（D)与噪声（N）+失真（D)的功率之比SD，用分员表示，通常称为信纳(SINAD)。标准信噪比的值规定为信纳20dB。N+D
中华人民共和国电子工业部1996-07-22批准YYKAONrKAcas
1996-11-01实施
SJ/T10721-1996
3.1.6被测设备epuimentundertest本标准中提到的“被测设备\均指公用移动通信系统移动台，“被测设备（发射机）”“被测设备接（收发机)”系指移动台中的发射机或接收机部分。3.2符号

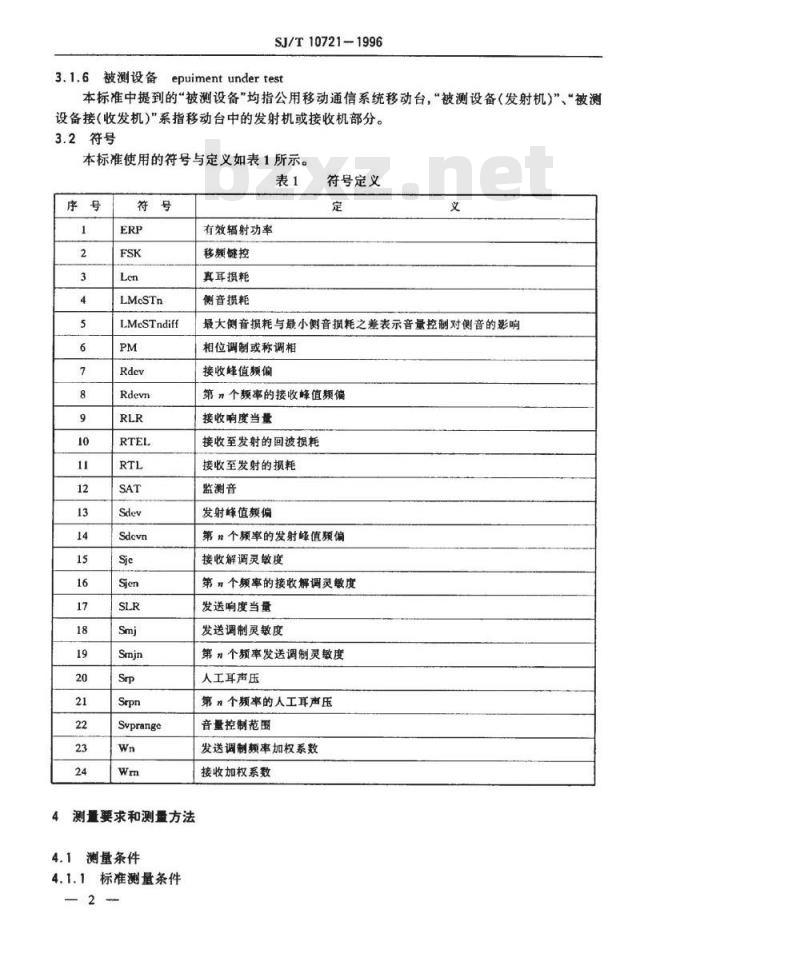

本标准使用的符号与定义如表1所示。表1
LMeSTn
LMeSTndiff
Svprange
测量要求和测量方法
4.1测量条件
4.1.1标准测量条件
有效辐射功率
移频键控
真耳损耗
侧音损耗
符号定义
最大侧音损耗与最小侧音损耗之差表示音量控制对侧音的影响相位调制或称调相
接收峰值频偏
第个频率的接收峰值频偏
接收响度当量
接收至发射的回波损耗
接收至发射的损耗
监测音
发射蜂值颊偏
第n个频率的发射峰值频偏
接收解调灵敏度
第个额率的接收解调灵敏度
发送响度当量
发送调制灵敏度
第个频率发送调制灵度
人工耳声压
第n个频率的人工耳声压
音量控制范围
发送调制赖率加权系数
接收加权系数
YYKAONrKACa
a)温度：
b)湿度：
e)气压：
15℃～35℃
20%~75%：
86-106kPa;
SJ/T10721-1996
d)电源：直流电原电压为产品标准规定值，误差为土2%；交流电源电压为220V±2%，交流电源频率为50±1Hzc注：当上述条件不能实现时，应在测量报告中加注说明实际条件。4.1.2极限测量条件
a)温度：-10℃~55℃；
b)电源：直流电源电压为产品标准规定值的1.3倍和0.9倍；交流电源电压为220V土±10%，频率为50±1Hzc)在极限温度下的测量步骤：
被测设备进行测量之前，测量室里应保持设备达到热平衡。当温度平衡期间，应关掉被测设备电源。如果热平衡不用测量证实，则达到温度稳定的时间至少为1h，或者由测量主管部门规定，测量室的湿度应有所控制，以避免产生过度的凝水。进行高温测量前，被测设备应放在测量室直到达到热平衡，然后将设备通电，1min发射之后，再经4min接收，这时被测设备指标应符合产品标准的规定。进行低温测量前，被测设备也应放在测量室直到达热平衡，然后保持备用或接收状态1min，之后，这时被测设备指标应符合产品标准的规定。注：有些被测设备具备连续工作的温度稳定电路，其温度稳定电路可以在达到热平衡之后通电15min，这时被测设备指标应符合产品标准规定。对于这些被测设备，制造厂家应提供一个独立的与其它部分电源无关的晶体恒温箱电源
4.1.3对被测设备的要求及规定
4.1.3.1测量信道的选择
单信道测量选择中间信道；多信道测量在带内均匀选择信道。4.1.3.2加在接收机输入端的标准输入信号标准输入信号应同时符合以下规定：a）标准输入信号频率应为试验的标称频率之一；b）标准输入信号电平（在标准负载上）为=502dBm：c）标准试验调制：音频正弦波1000Hz，峰值频偏土5.7kHz。4.1.3.3被测设备的控制
测量中，被测设备必须具备以下功能：a）按规定的功率等级，在其全部功率电平下，均可以开/关载波；b）能调到规定频段内所指配信道的任何频率点上工作；c）能控制收、发音频闭音（电路)，在测量接收机时，应能切断闭音电路；d）应能控制压扩器，在测量接收机信纳时，应切断压扩器；e）在发射机没有外加调制，以及测量最大频偏时，必须关掉监测音、信令音和宽带数据信号：
）晶体恒温箱的电源和设备其他部分的电源，应能分别控制。4.1.3.4建立呼叫程序
被测设备与测量仪表连接后，先通过呼叫程序，再进行各项测量，其过程如下：-3
YYKANrKAcas
SJ/T10721-1996
被测设备与测量仪表接通电源，被测设备在测量仪表中进行登记，测量仪表确认后，给被测设备发出指令，进行主叫测量。主叫完成后，令被测设备挂机待命。然后进行被叫测量，到此时，完成了建立呼叫的程序，可以进行被测设备各项指标的测量。4.2移动台技术要求和规定
4.2.1收、发信机工作频段和信道数移动台采用发低收高方案，其工作频段及信道数如表2所示。表2移动台频率划分表
发射机工作频段
接收机工作频段
信道数
4.2.2信道间隔
890.0125~904.9875
935.0125~949.9875
a）双工收发间隔为45MHz；
信道间隔为25kHz。
4.2.3信道分配标志
890.0125-914.9875
935.0125~959.9875
872.0125~904.9875
917.0125~949.9875
900MHz频段模拟蜂窝移动台的信道分配采用等间隔信道分配法，其信道序号的位置不得任意改变。
对应于600信道制的信道序号为1、2..：.600。如：890.0125MHz（移动台发、基台收），935.0125MHz（移动台收，基台发）定为1号信道（亦是1000信道制的1号信道）。而第600号信道为904.9875MHz（移动台发，基台收），949.9875（移动台收，基台发）。对应于1000信道制的第1000号信道为914.9875MHz（移动台发，基台收）、959.9875MHz(移动台发，基台收)。
对于1320信道制的信道编号，是在600信道制编号的基础上向低端扩展。扩展的信道号仍按等间隔分配。600信道制的1号信道，也是1320信道的1号信道。往下编号即为“0”号信道、-1\号信道.直到-719”号信道。该组信道号是用11bit二进制补码存贮在移动台内，补码对应的十进制数作为1320信道制的信道号如表3所示表31320信道制信道编号表
信道号
等效二进制
补码号
4.2.4专用控制信道（信令信道）4
IIbit二进制
表示式
10100110001
00000000000
00000000001
01001011000
移动台发(基台收)频率
YKAONrKAcas
移动台收(基台发）频率
SJ/T10721-1996
900MHz频段模拟蜂窝系统在工作中分为A系统和B系统，在A、B系统中各采用21条专用控制信道。
A系统专用控制信道的信道序号为23~43。B系统专用控制信道的信道序号为323～343。“23\和\323\信道序号分别为A系统和B系统控制信道的最低信道编号，用11bit的二进制码表示，这两组码必须存贮在移动台内。4.2.5话音信号调制方式
话音信号调制方式为调相（PM)；调制最大频偏为土9.5kHz。
4.2.6控制信号要求
a）数字信号调制方式为移频键控（FSK），速率为：8kbit/s土1bit/s；峰值频偏为6.4kHz±10%；
b）监测音(SAT)频率为三个单音之：5970±10Hz
6000±10Hz
6030±10Hz
峰值频偏为土1.7kHz±10%；
e）信令音(ST)频率为8kHz±1Hz；频偏为±6.4kHz±10%。
4.2.7信道选择方式
信道选择方式采用“共用信令信道”方式。4.2.8传输方式
传输方式为全双工。
4.2.9天线阻抗
天线阻抗为500%
4.3发射机技术要求和测量方法
4.3.1射频特性和测量方法
4.3.1.1载波功率
4.3.1.1.1定义
移动台发射机的载波功率是指无外调制时，在一个高频周期内所馈给标准负载的平均功率。
对带整装天线的移动台，发射机的载波功率系指在辐射场的特定测量条件下，无外调制时，在最强的辐射场方向的有效辐射功率。4.3.1.1.2要求
额定载波功率由产品标准规定。对任何级别的移动台发射机，相对于半波偶极子天线，其最大的有效辐射功率（ERP)为12dBW(15.8W),最大的载波功率为10.5dBW(11.2W)。不同级别移动台标称的有效辐射功率（ERP)及其相应的载波功率如表4所示。-5-
YKAONrKAcas
电台级别
(级）
SJ/T10721-1996
表4各级移动台标称有效辐射功率及相应的载波功率标称有效辐射功率
第一级仅指配给机动车的移动台。W
第二级可以是机动车的或便携式，而非手持式的移动台。第三、四级一般是手持式的移动台。4.3.1.1.3测量方法
天线增益为1.5dB时相应的载波功率dBW
a）输出载波功率的测量按GB12192-90中第7章的方法进行；b）平均有效辐射功率的测量按GB1219290中第8章的方法进行。4.3.1.2射频功率输出控制
4.3.1.2.1定义
射频功率输出控制作用实际是根据蜂窝基地台的命令，按规定步进减少移动台功率输出的方法。
4.3.1.2.2要求
当移动台收到合适的改变功率命令时，移动台的射频功率输出按每步4dB或8dB减小。标称功率及编码如表5所示。
对每个移动台功率等级，标称载波功率可以由每个标称ERP值来计算，方法是假设天线增益1.5dB。
在标准测试条件和极端测试条件下，每个功率电平都应保持在其标称功率的2dB和-4dB以内。
移动台功率
电平（PL)
移动台衰减
编码（MAC)
4.3.1.2.3测量方法
a.按图1所示连接设备；
移动台标称功率及编码
移动台功率等级标称的ERP
电台级别
rYKAOMrKAa
SJ/T107211996
被测设备
系统模拟器
图1输出功率控制测量配置图
b.被测设备置于测量工作状态，按被测设备的功率控制键（键盘功能标志由产品标准规定），接着按表5所示的“移动台衰减编码\逐个由键盘输入（具体操作由产品标准规定），系统模拟器逐次显示由被测设备输出的功率电平；注：系统模拟器功能详见附录B(提示的附录)。c）观察系统模拟器上显示被测设备输出功率的变化，应符合表5要求。4.3.1.3载波频率容差
4.3.1.3.1定义
发射机的载波频率容差是指实测的未调载波频率与其标称频率(F)之差。它用10-6Hz为单位来表示。
4.3.1.3.2要求
载波频率容差为±（f×2.5×10-6)Hz4.3.1.3.3测量方法
a）按图2所示连接设备：
被测设备
射频衰减器
频率计
图2载波频率容差测量配置图
b）开启被测设备发射机，置频率于指定的信道上，在未调制情况下工作；c）用频率计测量被测设备发射机的载波频率；（1)
d）实测的频率与被测设备（发射机）的标称频率之差，即为被测设备（发射机）在指定信道上的载波频率容差；
e）在指定的其他信道上，重复上述测量。4.3.1.4监测音峰值频偏
4.3.1.4.1 定义
监测音（SAT）峰值频偏是已调的射频信号的瞬时频率和不加调制的载频之差，调制源为三个SAT单音频率之一（见4.2.6)。4.3.1.4.2要求
监测音峰值频偏为：±1.7kHz±10%。4.3.1.4.3测量方法
a）按图3所示连接设备；
YKAONrKAcas
音频信号发生器
SJ/T10721-1996
射题信号发生器
双工器
被测设备
图3监测音峰值频偏测量配置图
b）开启射频信号发生器和音频信号发生器；新
调制度
分析仪
c）射频信号发生器送出与被测设备的发射频率相对应的接收频率；音颁信号发生器送监测音频率（5970，6000，6030Hz中的任一个），射频信号毛平为50dBm，载波峰值频偏为±1.7kHz:
d）开启被测设备，用调制度分析仪测量频偏，该频偏即为监测音峰值频偏；e）对另外两个监测音峰值频偏按步骤b、c、d进行测量。4.3.15最大允许频偏
4.3.1.5.1定义
发射机的最大允许频偏是指已调制载波信号的瞬时频率和未调制载波频率之间的最大差值。
4.3.1.5.2要求
最大允许频偏不应超过±9.5kHz。4.3.1.5.3测量方法
a）按图4所示连接设备；免费标准下载网bzxz
b）开启被测设备(发射机),并使之在指定信道上以额定功率输出；c）调整音频信号发生器的输出电平，使频偏仪指示达到标准试验调制，记下音频信号发生器的电平值U，单位为dB；
d）调节音频信号发生器的输出电乎，使电平值比U高20dB，记下此时的频偏值，该频偏即为发射机的最大频偏。
注：测量时应切断监测音、信令音及宽带数据信号。音频信号发生器
4.3.1.6占用带宽
4.3.1.6.1定义
被测设备(发射机）
衰减器
图4最大允许频偏测量配置图
频偏仪
发射机占用带宽是指当发射机由话音和宽带数据信号调制时在每个指配频率上所允许的带宽。在其频率下限之下或频率上限之上的带外发射应不超过给定的值。8
YYKAONrKAcas
4.3.1.6.2要求
SJ/T10721-1996
a）离载频±17kHz区域以外的调制产物至少应比未调制载波功率低26dB；b）离载频±37.5kHz区域以外的调制产物至少应比未调制载波功率低45dB；c）离载频±50kHz区域以外的调制产物至少应比未调制载波功率低60dB。4.3.1.6.3测量方法
a）按图5所示连接设备；
音频信号
发生器
被测设备
（发射机）
衰减器
图5发射机占用带宽测量配置图
分析仪
b)音频信号发生器送出2500Hz信号，并通过音频耦合装置加到被测发射机的受话器上，作为发射机的调制信号；
c）被测发射机置于指定的信道上（宽带数据不工作），适当调整射频功率衰减器于合适的位置；
d）频谱分析仪的测量带宽用1kHz档，并显示调制分量：e）在步骤b基础上改变音频信号源输出电平V.使发射机的峰值频偏为土5.7kHz（用频谱仪观察)；
f)在步骤e基础上增加20dB输出电平，在频谱仪上观察音频调制频谱带宽W1，并记录Wii
g）关闭音频信号发生器，使发射机宽带数据工作，重复步骤c、d，同时记录宽带数据调制的频谱宽度W2
h）分析W1W2应符合4.3.1.6.2的要求。4.3.1.7杂散发射分量
4.3.1.7.1传导性杂散发射分量
4.3.1.7.1.1定义
a）除了载波及其发射带宽附近的调制分量外，在离散频率上或在窄频带内有一显著分量信号发射。这些杂散射频分量包括谐波和非谐波分量以及寄生分量；b）传导性杂散发射是指在传输线上和天线端口上的上述杂散功率电平；c）减少杂散发射电平应不影响被发射的信息质量。4.3.1.7.1.2要求
a）蜂窝网频带内杂散分量
1）当任意信道发射时，落在该信道50kHz内及其外的任一25kHz信道内的总发射应小于-24dBm(4μW)。
2）在发射频带内允许有多至10个25kHz的发射信道杂散超过1）规定，而允许高达-9dBm（125μW）。但这些高电平的发射不许落在固定频点上，在转换信道中其频率也应变化。
3）落在移动台接收频带内的任一处的25kHz信道内的发射机的杂散分量，在发射天线连接器处不得超过-70Bm。
双工运行时，不得降低其所规定的接收机参考灵敏度极限。9
YKAONrKAcas
