【电子行业标准(SJ)】 电子设备用固定电容器 第１２部分：空白详细规范：金属箔式聚碳酸酯膜介质直流固定电容器 评定水平Ｅ

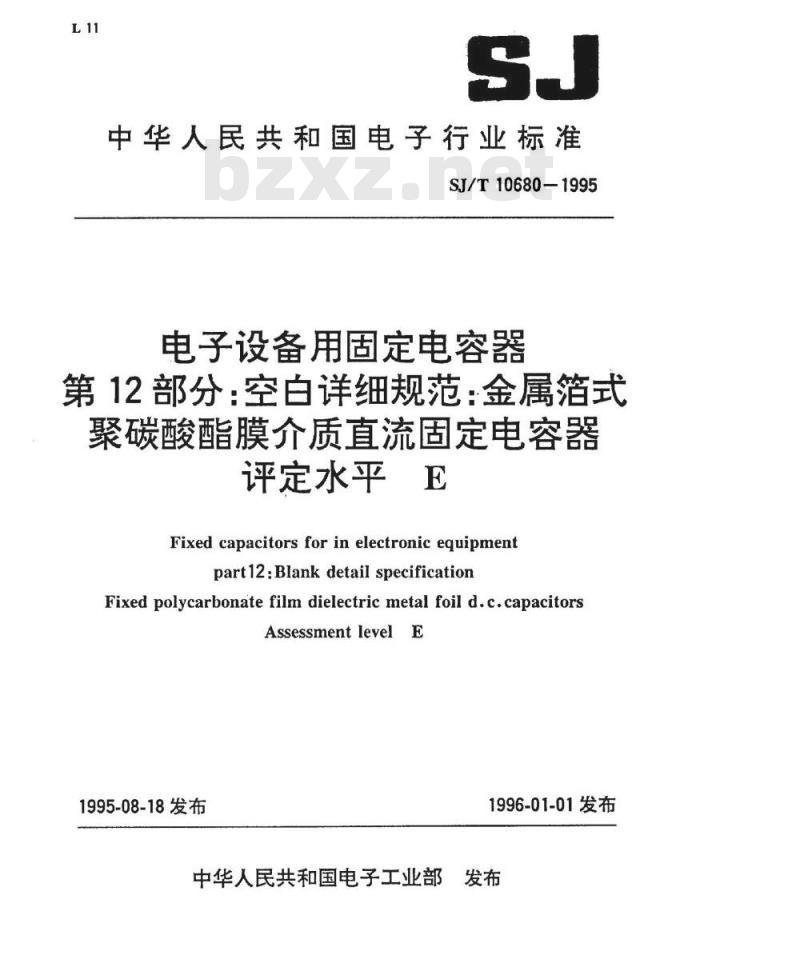

中华人民共和国电子行业标准
SJ/T10680-1995
电子设备用固定电容器
第12部分：空白详细规范：金属箔式聚碳酸酯膜介质直流固定电容器评定水平E
Fixed capacitors for inelectronicequipmentpart12:Blank detail specificationFixed polycarbonate film dielectric metal foil d.c.capacitorsAssessmentlevelE
1995-08-18发布
1996-01-01发布
中华人民共和国电子工业部
YYKAONYKAca

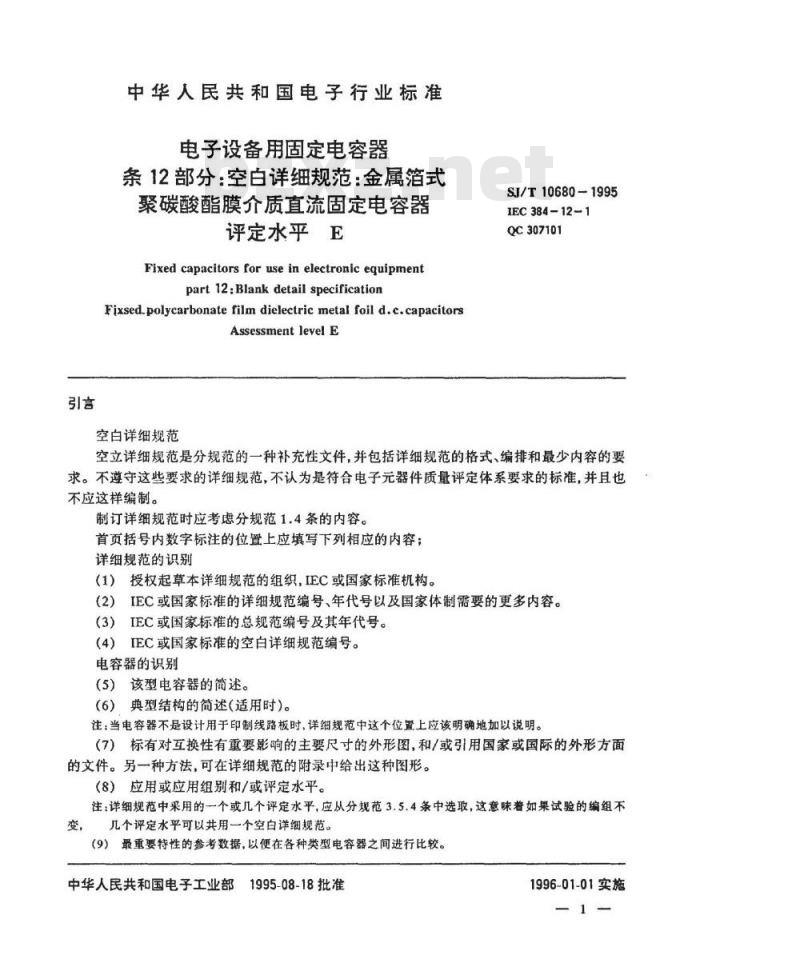

中华人民共和国电子行业标准
电子设备用固定电容器
条12部分：空白洋细规范：金属箔式聚碳酸酯膜介质直流固定电容器评定水平E
Fixed capacitorsforusein electronic equipmentpart 12:Blank detail specificationFixsed.polycarbonatefilmdielectricmetalfoil d.c.capacitorsAssessmentlevelE
空白详细规范
SI/T10680-1995
IEC384-12-1
QC307101
空立详细规范是分规范的一种补充性文件，并包括详细规范的格式、编排和最少内容的要求。不遵守这些要求的详细规范，不认为是符合电子元器件质量评定体系要求的标准，并且也不应这样编制。
制订详细规范时应考虑分规范1.4条的内容。首页括号内数字标注的位置上应填写下列相应的内容；详细规范的识别
（1）授权起草本详细规范的组织，IEC或国家标准机构。（2）IEC或国家标准的详细规范编号、年代号以及国家体制需要的更多内容。（3）IEC或国家标准的总规范编号及其年代号。（4）IEC或国家标准的空白详细规范编号。电容器的识别
(5）该型电容器的简述。
（6）典型结构的简述（适用时）。注：当电容器不是设计用于印制线路板时，详细规范中这个位置上应该明确地加以说明。（7）标有对互换性有重要影响的主要尺寸的外形图，和/或引用国家或国际的外形方面的文件。另一种方法，可在详细规范的附录中给出这种图形。（8）应用或应用组别和/或评定水平。注：详细规范中采用的一个或几个评定水平，应从分规范3.5，4条中选取，这意味着如果试验的编组不变，
几个评定水平可以共用一个空白详细规范。(9）最重要特性的参考数据，以便在各种类型电容器之间进行比较。中华人民共和国电子工业部
1995-08-18批准
HYKAONKa
1996-01-01实施

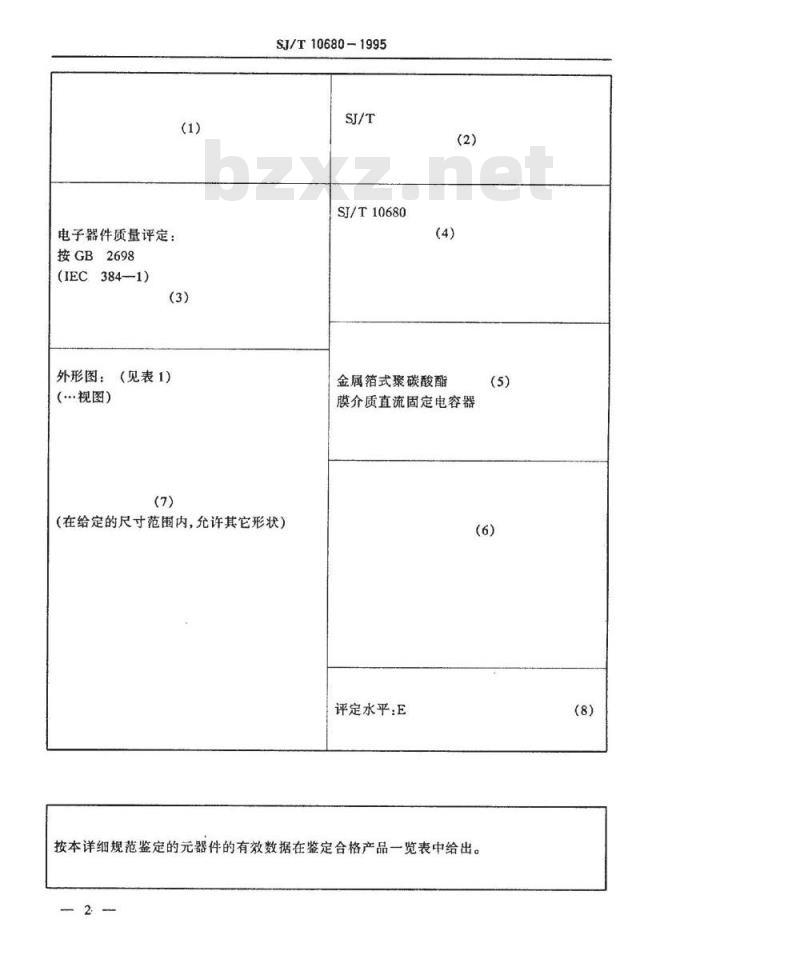

电子器件质量评定：
按GB2698
(IEC384-1)
外形图：（见表1）
（视图）
SJ/T10680-1995
SI/T10680
金属箔式聚碳酸酯
膜介质直流固定电容器
（在给定的尺寸范围内，允许其它形状）评定水平：E
按本详细规范鉴定的元器件的有效数据在鉴定合格产品一览表中给出。2
YKAoMYKAa

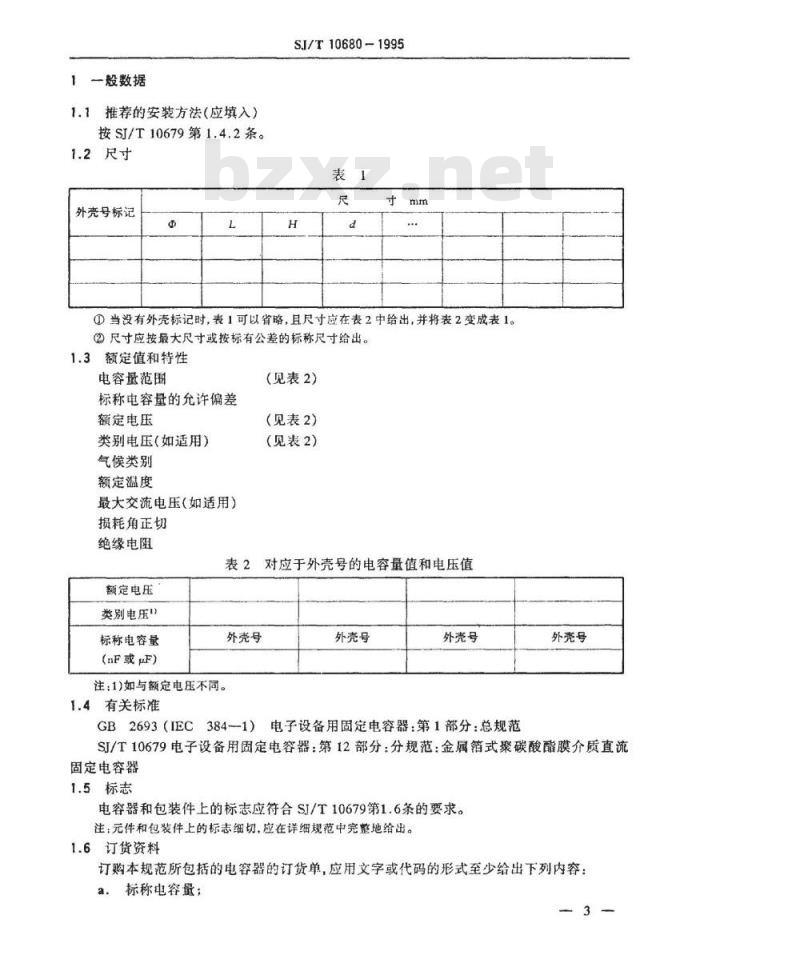

一般数据
1.1推荐的安装方法（应填入）
按SJ/T10679第1.4.2条。
1.2尺寸
外壳号标记
SJ/T10680-1995
①当没有外壳标记时，表1可以省略，且尺寸应在表2中给出，并将表2变成表1。②尺寸应按最大尺寸或按标有公差的标称尺寸给出。1.3额定值和特性
电容量范围
标称电容量的允许偏差
额定电压
类别电压（如适用）
气候类别
额定温度
最大交流电压（如适用）
损耗角正切
绝缘电阻
（见表2）
（见表2）
（见表2）
表2对应于外壳号的电容量值和电压值额定电压
类别电压\）
标称电容量
(nF或μF)
外壳号
注：1)如与额定电压不同。
1.4有关标准
外壳号
外壳号
GB2693（IEC3841）电子设备用固定电容器：第1部分：总规范外壳号
SJ/T10679电子设备用固定电容器：第12部分：分规范：金属箔式聚碳酸酯膜介质直流固定电容器
1.5标志
电容器和包装件上的标志应符合SI/T10679第1.6条的要求。注：元件和包装件上的标志细切，应在详细规范中完整地给出。1.6订货资料
订购本规范所包括的电容器的订货单，应用文字或代码的形式至少给出下列内容：a.
标称电容量：
YKAoNrKAca

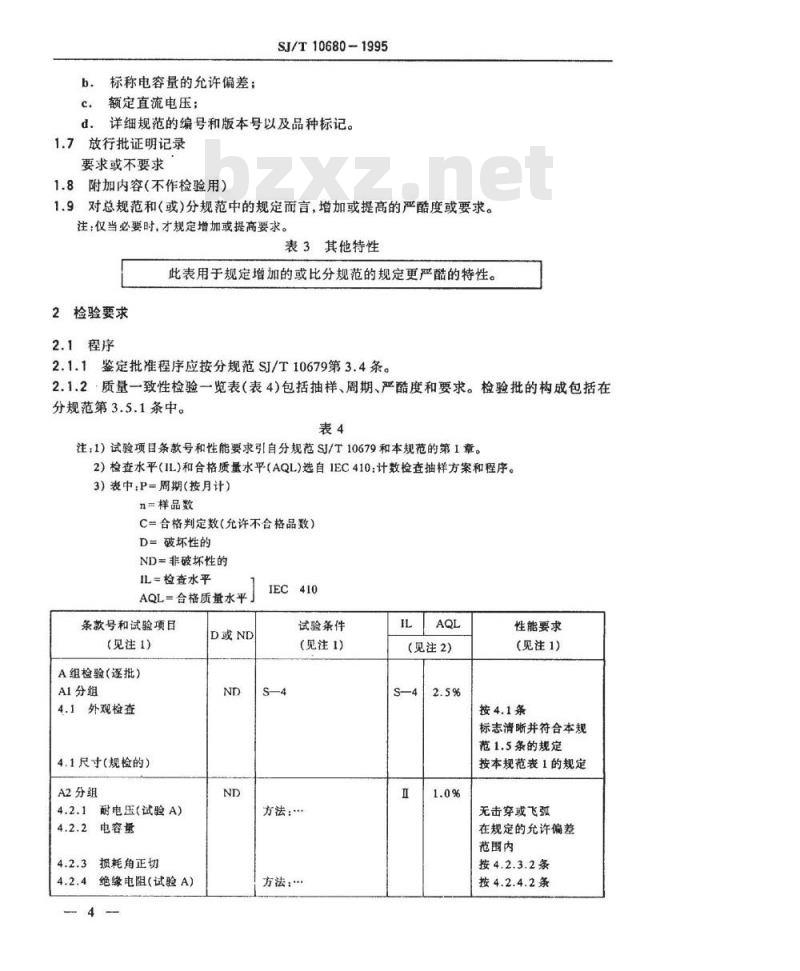

标称电容量的允许偏差；
c额定直流电压；
SJ/T10680-1995
d.详细规范的编号和版本号以及品种标记。1.7放行批证明记录
要求或不要求
1.8附加内容（不作检验用）
1.9对总规范和（或)分规范中的规定而言，增加或提高的严酷度或要求。注：仅当必要时，才规定增加或提高要求。表3其他特性
此表用于规定增加的或比分规范的规定更严酷的特性。2检验要求
2.1程序
2.1.1鉴定批准程序应按分规范SJ/T10679第3.4条。2.1.2质量一致性检验一览表（表4)包括抽样、周期、严酷度和要求。检验批的构成包括在分规范第3.5.1条中。
注：1）试验项目条款号和性能要求引自分规范SJ/T10679和本规范的第1章。2）检查水平（IL)和合格质量水平（AQL)选自1EC410：计数检查抽样方案和程序。3）表中：P=周期（按月计）
n=样品数
C=合格判定数（允许不合格品数）D=破坏性的
ND=非破坏性的
IL=检查水平
AQL=合格质量水平，
条款号和试验项目
(见注1)
A组检验（逐批）
A1分组
4.1外观检查
4.1尺寸（规检的）
A2分组
4.2.1耐电压(试验A)
电容量
4.2.3损耗角正切
4.2.4绝缘电阻（试验A)
D或ND
IEC410
试验条件
(见注1)
方法…
（见注2)
YKANrKca
性能要求
(见注1)
按4.1条
标志清晰并符合本规
范1.5条的规定
按本规范表1的规定
无击穿或飞弧
在规定的允许偏差
范围内
按4.2.3.2条bzxz.net
按4.2.4.2条
条款号和试验项目
(见注1)
B组检验（逐批）
B1分组
4.5可焊性
4.14标志耐溶剂
(适用性）
条款号和试验项目
（见注1)）
组检验
（周期）
CIA分组
C1分组的部分样品
4,1尺寸（详细的）
4.3.1初始测量
4.3引出端强度
4.4耐焊接热
4.4.2最后测量
4.13元件耐溶剂
(若适用）
CIB分组
C1分组其余样品
D或ND
N或ND
SJ/T10680-1995
续表4
试验条件
(见注1))
不老化
方法·
溶剂：
溶剂温度：
刷洗材料：脱脂棉
恢复时间·
试验条件
（见注1)）
电容量
损耗角正切：
CR≤10μF:1000Hz
CR>10μF:50~120Hz
外观检查
外观检查
电容量
溶剂：
溶剂温度.
方法2
(见注2))
样品数和
合格判定数
(见注3)）
YKAoMYKAa
性能要求
(见注1)）
镀锡良好。按适用，
表现为在引出端润湿
的情况下焊料能自由
流动，或者焊料在·
内会流动
见详细规范
性能要求
(见注1))
见详细规范
无可见损伤
无可见损伤
标志清晰
AC/C≤初始测量
值的2%
见详细规范
条款号和试验项目
（见注1)）
4.6.1初始测量
4.6温度快速变化
4.7振动
4.7.2最后检查
4.8磁撞（或冲击见4.9）
4.9冲击（或磁撞，见4.8）
4.8.3最后测量
C1分组
CIA和CIB分组的全部
4.10气候顾序
N或ND
SJ/T106801995
续表4
试验条件
(见注1)）
电容量
损耗角正切：
CR10μF:1000Hz
CR>10μF:50~120Hz
ea=下限类别温度
8g=上限类别温度
5次循环
持续时间1=30min
外观检验
安装方法.见本规范
程序B4
频率范围，Hz至z
振幅：0.75mm或加速
98m/3（取严酷度较小
总持续时间：6h
外观检查
安装方法：见本规范
磁撞次数次
加速度：m/s2
脉冲持续时间..ms
安装方法：见本规范
加速度m/
脉冲持续时间..ms
外观检查
电容量
损角正切
样品数和
合格判定数
(见注3))
YKAOMrKAca
性能要求
（见注1)）
无可见损伤
无可见损伤
无可见损伤
C/C≤4.6.1条
测量值的3.5%
C10μF：0.002
C>10μF:0.0015
或为4.6.1条测量值
的1.2倍（取较大者）
条款号和试验项目
(见注1)）
4.10.2干热
4.10.3循环湿热
试验Db,第1个循环
4.10.4寒冷
4.10.5低气压
（如果详细规范有要求
4.10.5.3中间检查
4.10.6循环湿热
试验Db，其余循环
4.10.6.2最后测量
C2分组
4.11稳态湿热
4.11.1初始测量
4.11.3最后测量
N或ND
SJ/T10680-1995
续表4
试验条件
(见注1)）
温度：上限类别温度
持续时间：16h
温度：下限类别温度
持续时间：2h
大气压力：8.5kPa
(85mbar)
外观检查
恢复：1到2h
外观检查
电容盘
损耗角正切
绝缘电阻
电容量
损耗角正切：
C≤10μF:1000Hz
CR>10μF:50~120Hz
恢复：1到2h
外观检查
电容量
损耗角正切
样品数和
合格判定数
（见注3)）
YKAoNrKAca
性能要求
(见注1)）
无永久性击穿、飞弧
或外亮的有害变形。
无可见损伤
标志清晰
AC/C≤4.4.2;4.8.3
或4.9.3条测量值的
3%（按适用）
tgo:C≤10μF:≤0.002
C>10μF：≤0.0015
或按适用（4.3.1或
4.6.1)测量值的1.2
倍（取较大者）
≥4.2.4.2条中数值
的50%
无可见损伤
标志清晰
4C/C≤4.11.1条
测量值的3%
tgo:C≤10μF≤0.002
C>10μF≤0.0015
或4.11.1条测量值的
1.2倍（取较大者）
条款号和试验项目
(见注1))
C3分组
4.12耐久性
4.12.1初始测量
4.12.5最后测量
C4分组
4.2.5随温度变化的特性
附加说明：
N或ND
SJ/T10680-1995
续表4
试验条件
(见注1))
绝缘电阻
持续时间：1000h
电容量
损耗角正切：
C≤10μF:1000Hz
CR>10μF;50~120Hz
恢复时间：1到2h
外观检查
电容量
损耗角正切
绝缘电阻
电容量
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化研究所负责起草。本标准主要起草人：蔡雅凤，朱宜武，张桂英，陈鸿祥。样品数和
合格判定数
（见注3)）
性能要求
(见注1)）
≥4.2.4.2条
中数值的50%
无可见损伤
标志精晰
AC/C≤4.12.1条
测量值的3%
tg8.c≤10μF≤0.002
C>10uF:≤0.0015
或4.12.1条测量值的
1.2倍（取较大者）
≥4.2.4.2条
中数值的50%
按4.2.5条
本标准等同采用国际电工委员会标准IEC384-12-1<电子设备用固定电容器第12部分：空白详细规范：金属箱式聚碳酸脂膜介质直流固定电容器许定水平E)。8
