【电子行业标准(SJ)】 ＤＢ－４７１型电子玻璃技术数据

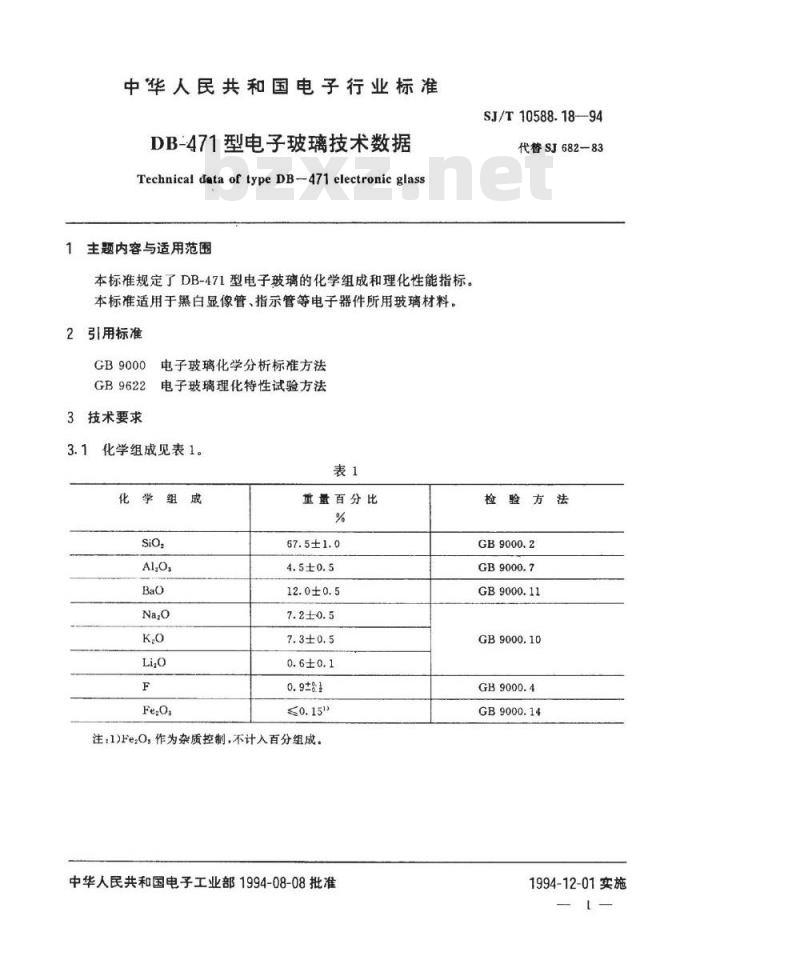

中华人民共和国电子行业标准
DB-471型电子玻璃技术数据
Technical dataof typeDB-471electronicglass主题内容与适用范围
本标准规定了DB-471型电子玻璃的化学组成和理化性能指标。本标准适用于黑白显像管、指示管等电子器件所用玻璃材料。2引用标准
电子玻璃化学分析标准方法
GB9000
GB9622
电子玻璃理化特性试验方法
技术要求
化学组成见表1。
化学组成
重量百分比
67.5±1.0
12.0±0.5
注：1)Fe:O，作为杂质控制，不计入百分组成。中华人民共和国电子工业部1994-08-08批准SJ/T10588.18—-94
代替SJ682-83
检验方法
GB9000.11
GB9000.10
GB9000.14
1994-12-01实施

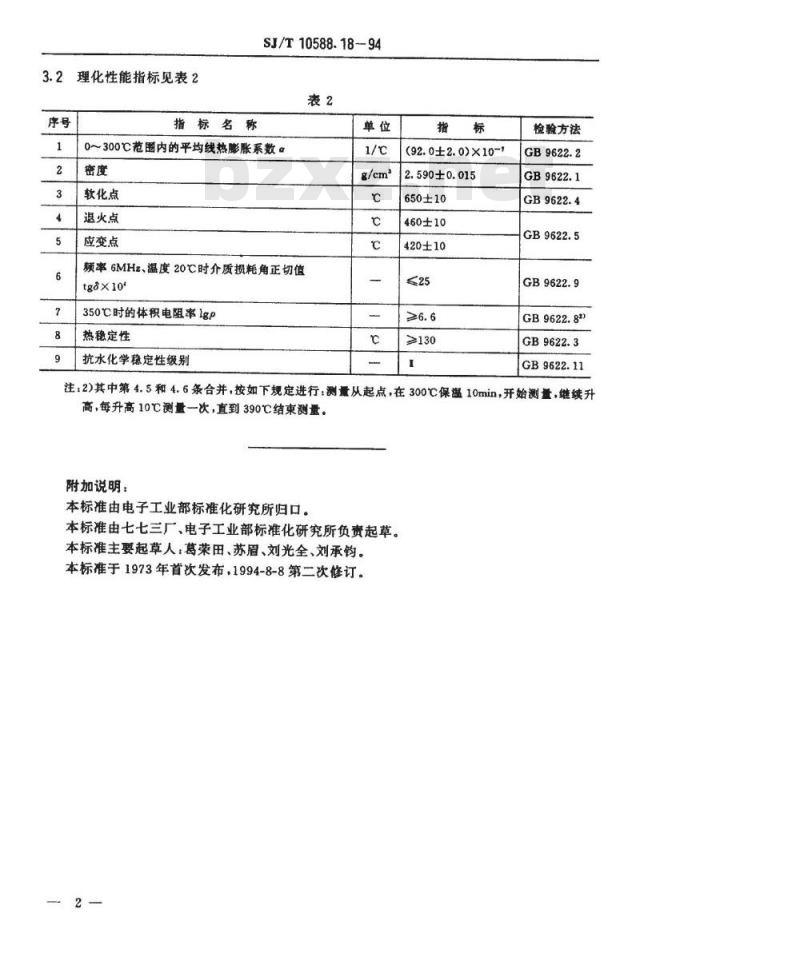

理化性能指标见表2
指标名称
SJ/T10588.18-94
0~300C范圈内的平均线热膨胀系数α密度
软化点
退火点
应变点
频率6MHz、温度20℃C时介质损耗角正切值tgox104
350C时的体积电阻率1gp
热稳定性
抗水化学稳定性级别
(92.0±2.0)×10-1www.bzxz.net
2.590±0.015
650±10
460±10
420±10
检验方法
GB9622.8t)
GB9622.11
注：2）其中第4.5和4.6条合并，按如下规定进行：测量从起点，在300℃保温10min，开始测量，继续升高，每升高10℃测量一次，直到390℃结束测量。附加说明：
本标准由电子工业部标准化研究所归口。本标准由七七三厂，电子工业部标准化研究所负责起草。本标准主要起草人：葛荣田、苏眉、刘光全、刘承钧。本标准于1973年首次发布，1994-8-8第二次修订。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
